GEAR® PRO

A maneira fácil de passar do desenho para a medição

Opções do ZEISS CALYPSO

Metrologia de engrenagens na CMM

As tolerâncias estreitas são a única maneira de as rodas dentadas transferirem forças silenciosamente, quase sem perdas. A precisão da produção e a metrologia de engrenagens devem andar de mãos dadas.

A opção GEAR PRO para o ZEISS CALYPSO permite a metrologia de engrenagens em máquinas de medição por coordenadas. O modelo analítico de engrenagem 3D e as janelas de entrada com suporte gráfico tornam a medição com o GEAR PRO altamente eficaz.

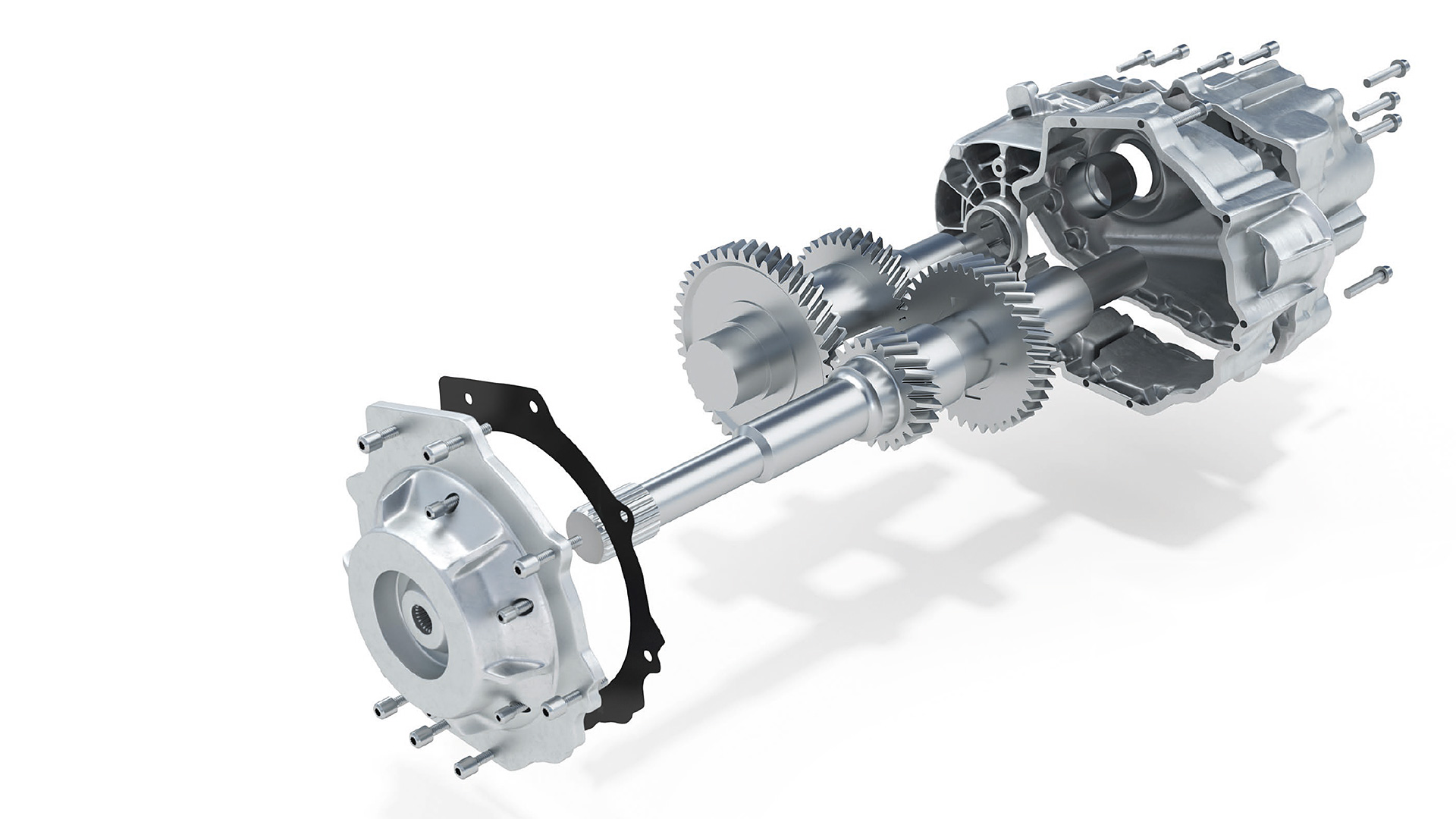

Destaques

Entrada com suporte gráfico
Simulação CAD da execução da medição
Sensores ativos e passivos
Medição com e sem mesa giratória
Avaliação automática e em conformidade com o padrão
Relatórios orientados a aplicações

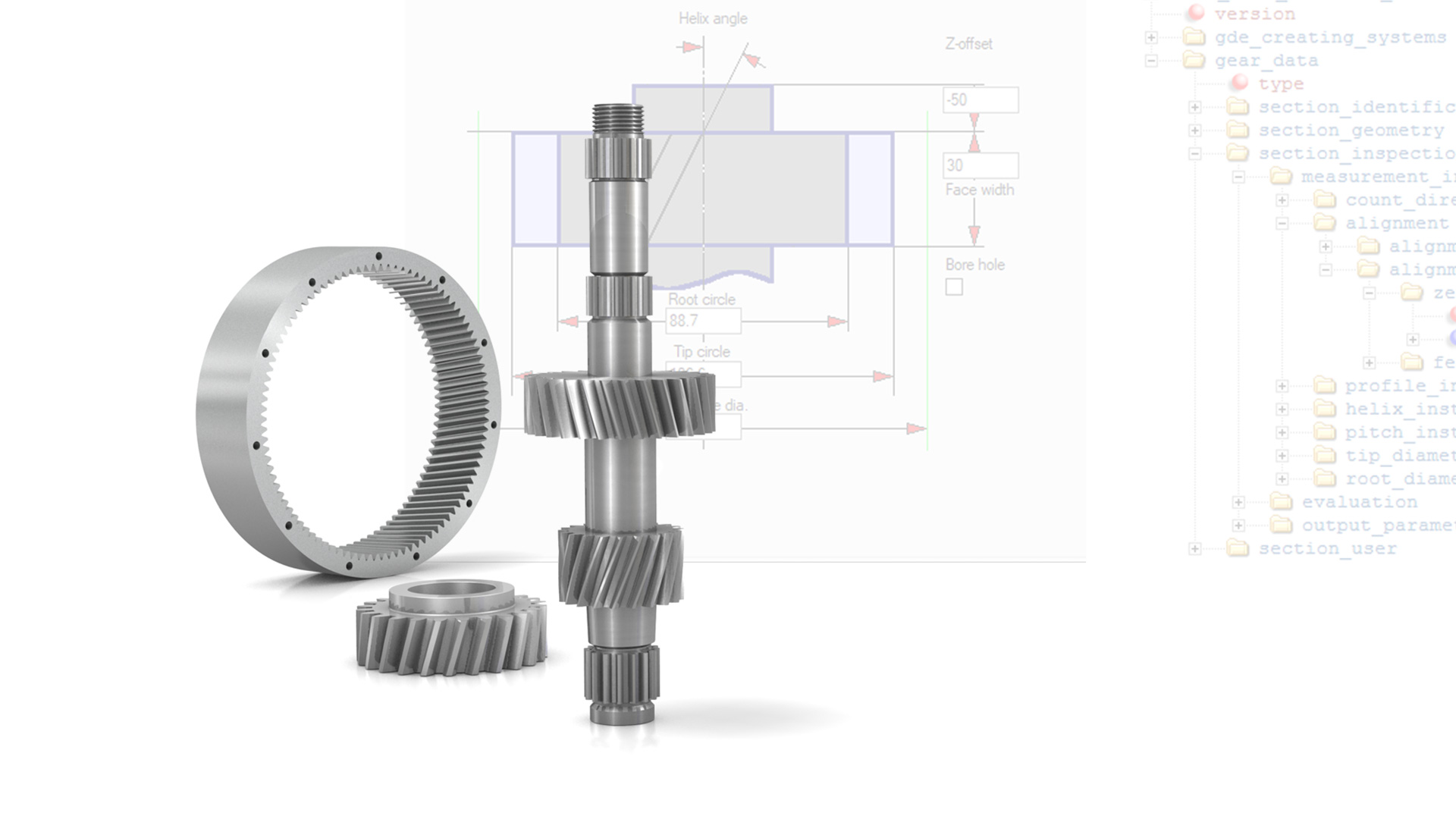

Inspeção visual

Por meio da interação entre o núcleo do software e a interface gráfica do usuário, a opção GEAR PRO gera um modelo CAD da engrenagem a partir da definição da geometria.

A exibição gráfica do modelo CAD permite que você verifique rápida e visualmente os valores de entrada. Uma medição padrão já pode ser iniciada com base na definição da geometria.

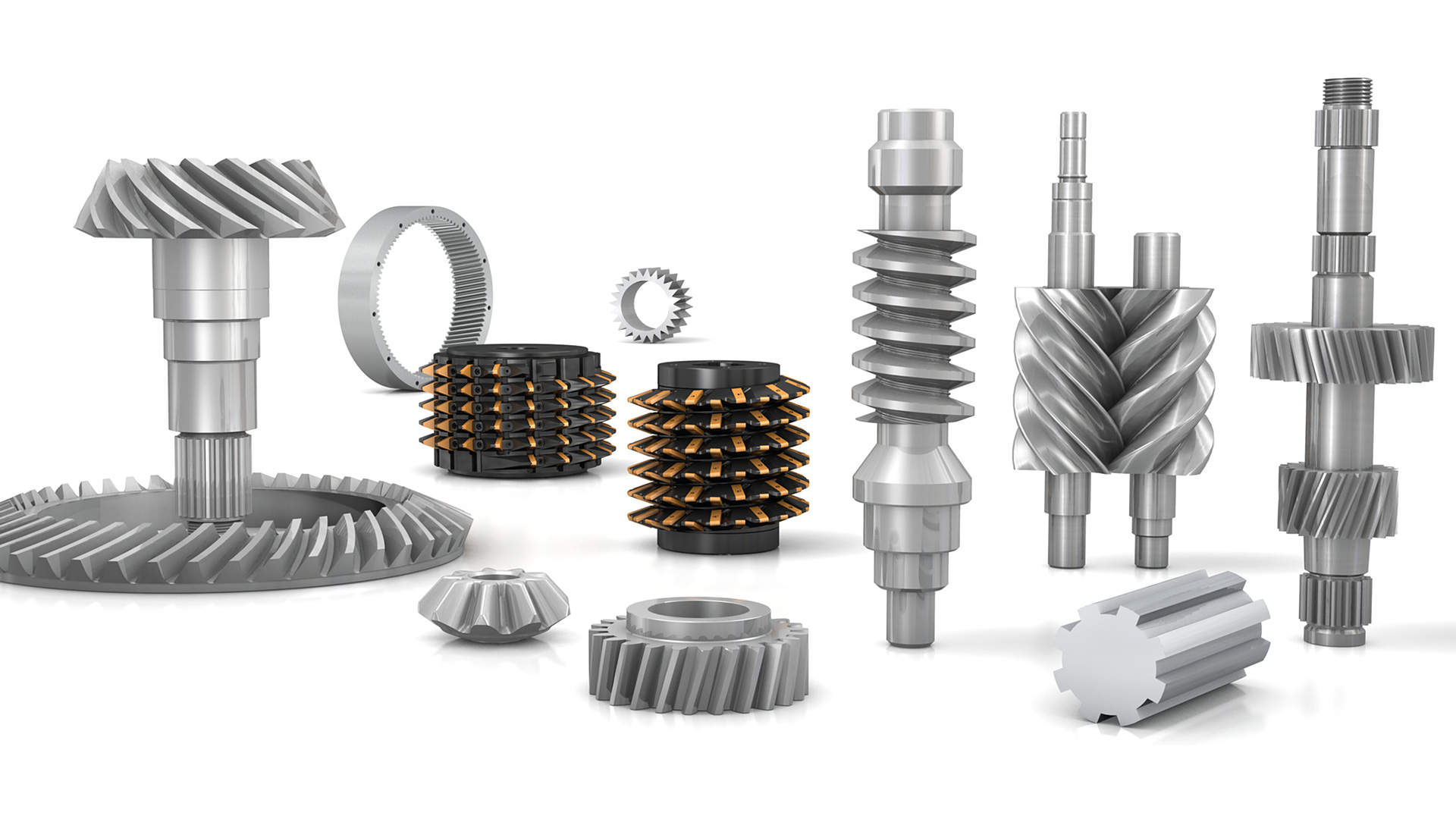

Pacotes disponíveis

Engrenagens cilíndricas – GEAR PRO involute
Engrenagens cônicas – GEAR PRO bevel
Engrenagens sem-fim – GEAR PRO worm
Rotores – GEAR PRO rotor
Placas de engrenagens – GEAR PRO hob

Mais informações sobre os pacotes

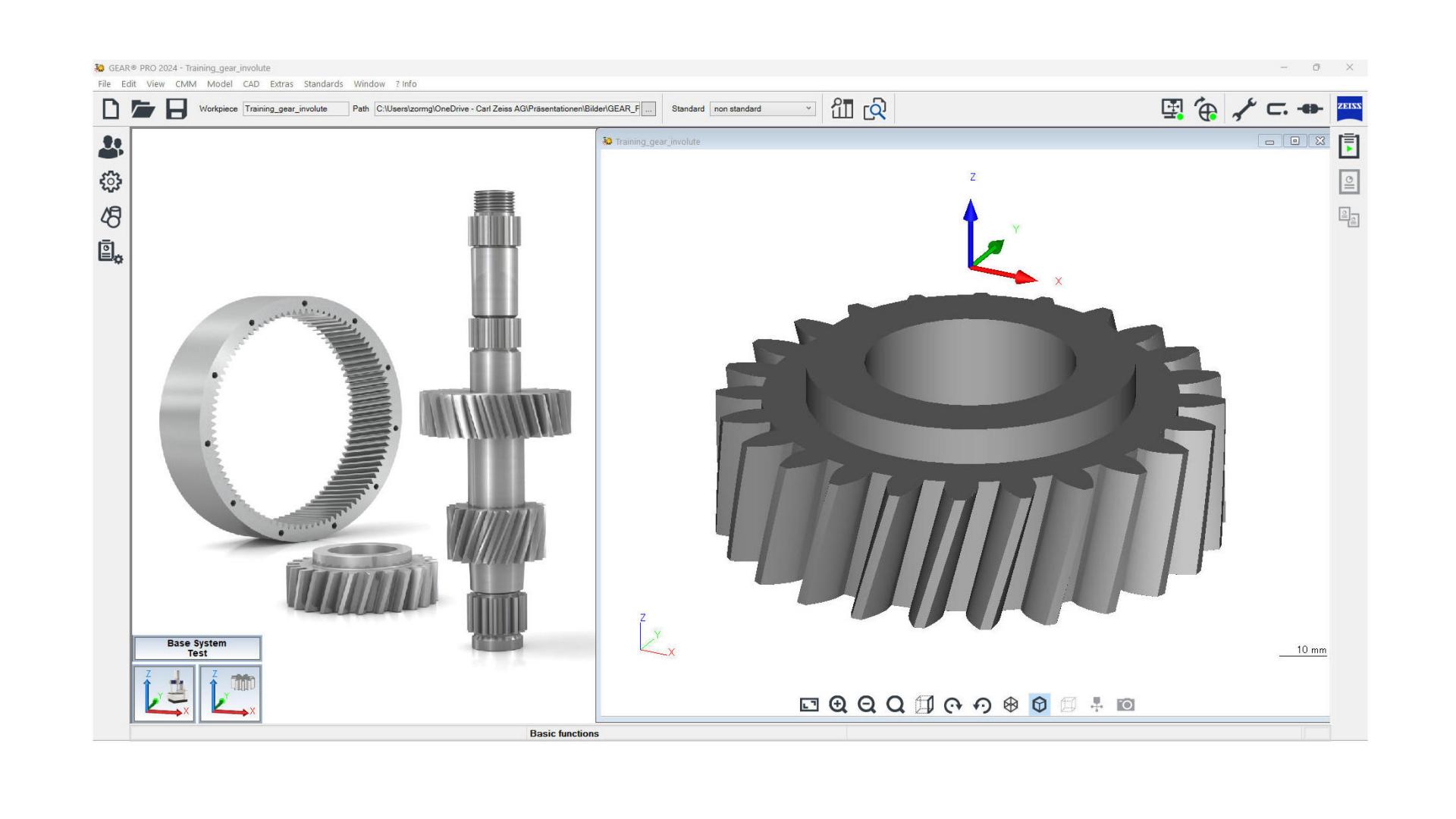

Orientação ao usuário

O GEAR PRO possibilita medir dentes de engrenagens em máquinas de medição por coordenadas — Especialista em engrenagens de dentes retos e helicoidais: GEAR PRO involute

As janelas gráficas de entrada e a orientação sistemática em cada etapa simplificam o ajuste do ciclo de medição à respectiva tarefa de medição.

Bastam alguns cliques do mouse para definir, por exemplo, faixas de avaliação e medição, com o auxílio de janelas e visualização gráfica.

ZEISS GEAR PRO em ação

Roda dentada baseada em CAD

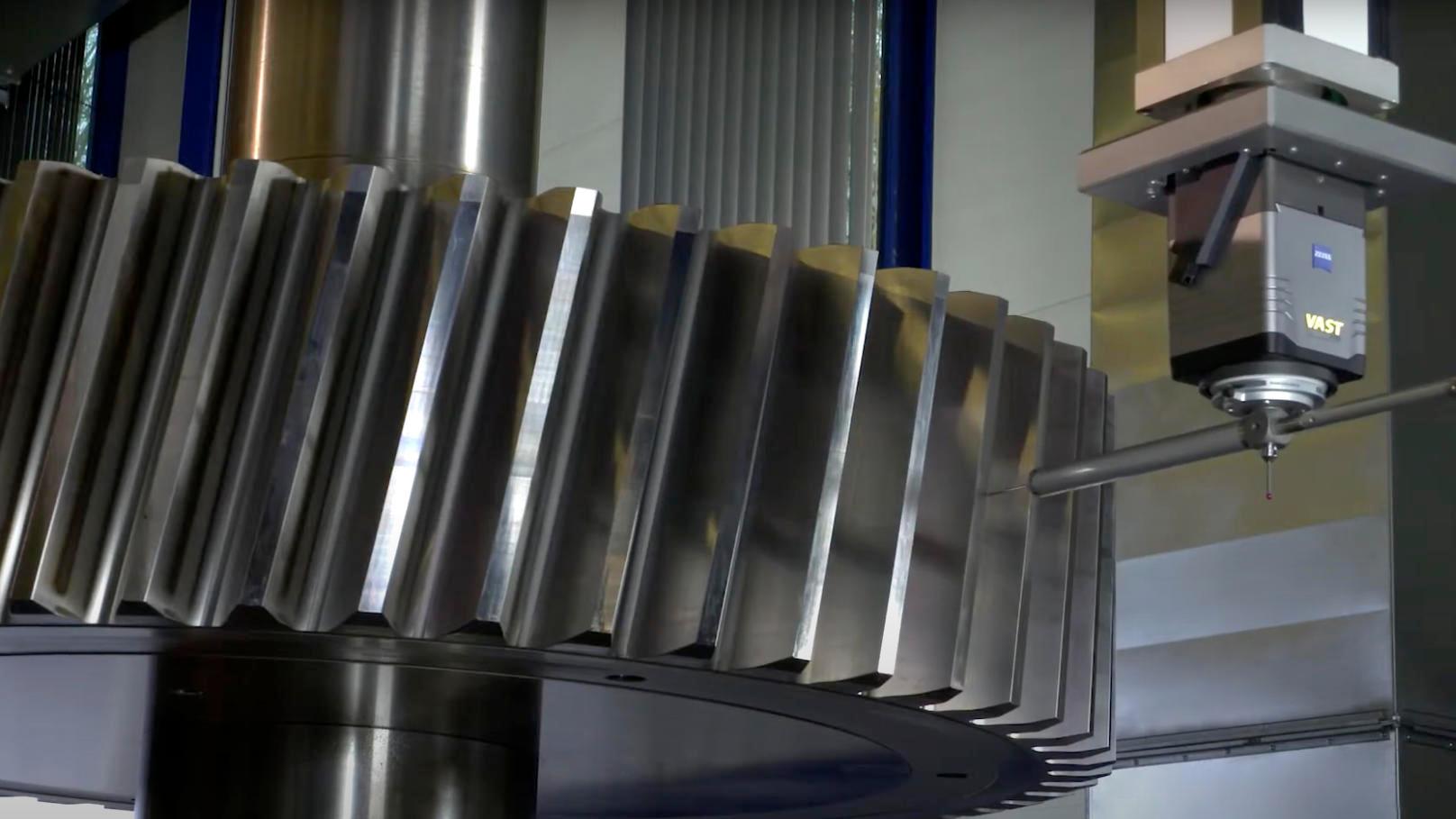

Metrologia de engrenagens da ZEISS
