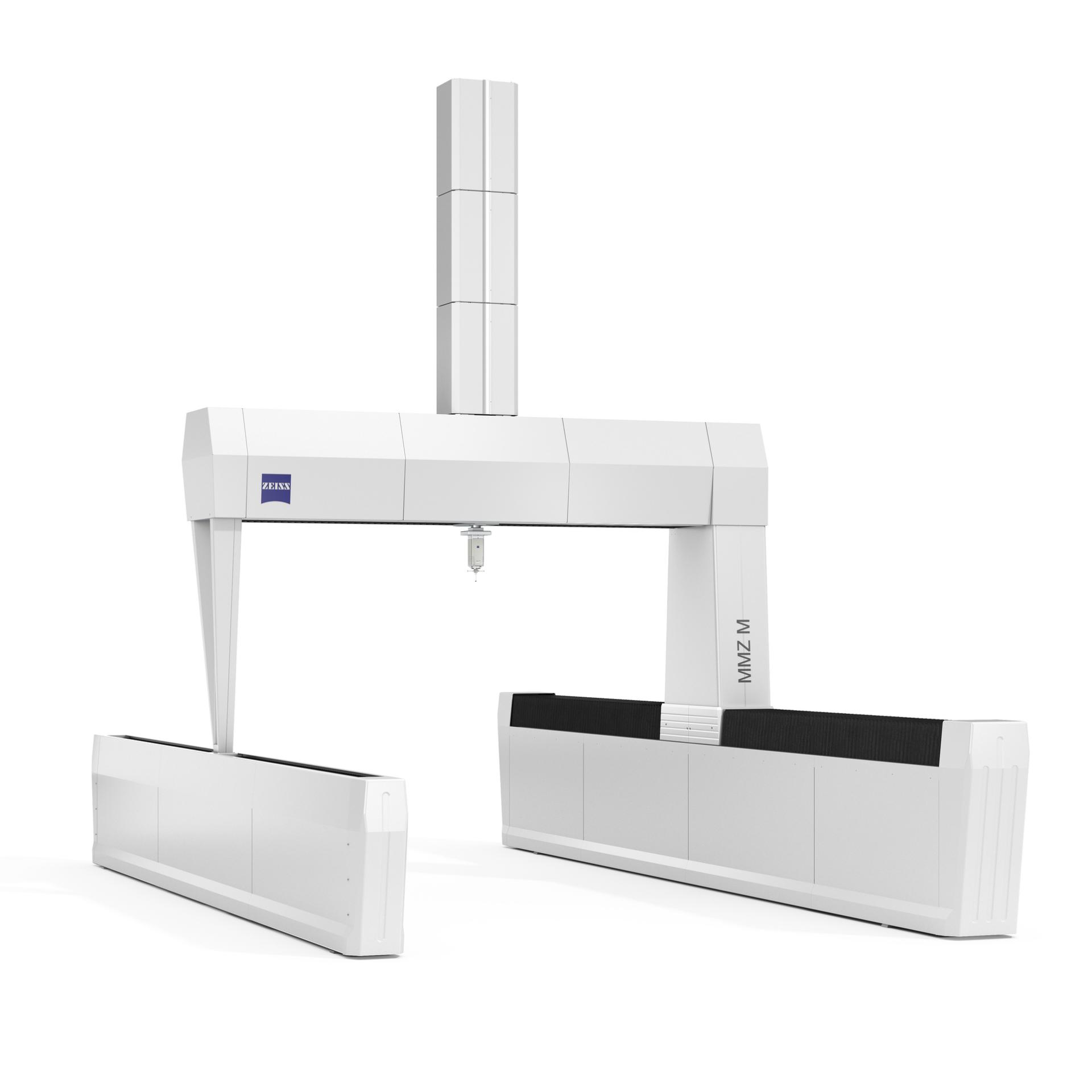

ZEISS MMZ M

CMM do tipo portal para peças complexas

A ZEISS MMZ M oferece uma solução para os requisitos de precisão mais exigentes. A máquina é ideal para verificar peças de trabalho complexas, especialmente aquelas com tolerâncias rígidas. O design estável da ponte permite um desempenho excepcional de escaneamento.

Medições eficientes e precisas
Adequado para peças de trabalho grandes e complexas
Desempenho ZEISS VAST para aumento da produtividade da medição

ZEISS MMZ M

Recursos

As CMMs ZEISS MMZ M são usadas por engenheiros mecânicos e por fabricantes de turbinas eólicas e sistemas de transmissão.

Medições eficientes e altamente precisas

Resistente a condições ambientais hostis para demandas mínimas na sala de medição
Liberação de grandes mancais e um design de ponte estável para um desempenho de scanning excepcional
Extensões do apalpador REACH CFX 3 MMZ para medição de furos profundos (1.200 mm)

Baixos custos de infraestrutura

Tamanho mínimo relativamente ao intervalo de medição para minimizar a ocupação de espaço
Requisitos de fundação minimizados para reduzir custos
Suporte de sonda articulado para versatilidade máxima e custos mínimos com apalpadores de medição

Trabalho ergonomicamente correto

Vista do intervalo de medição por todos os lados
Área de medição com entrada para análise eficaz direta na peça
Estação de dados móveis para programação direta na peça

Preparada para o futuro e de alta qualidade

Sistema de sondas ZEISS VAST navigator para calibração e scanning rápidos e mais precisão
Desempenho ZEISS VAST para aumento da produtividade da medição

Dados técnicos da ZEISS MMZ M


Incerteza de medição longitudinal	MPE_E150	de 2,2 + L/400 μm
Erro de amostragem de apalpador único	MPE_PFTU	de 1,7 μ
Erro de sondagem de varredura	MPE_THP/tau	de 2,2 μ / 64 s
Erro de medição de forma	MPE RONt	de 2,0 μm
