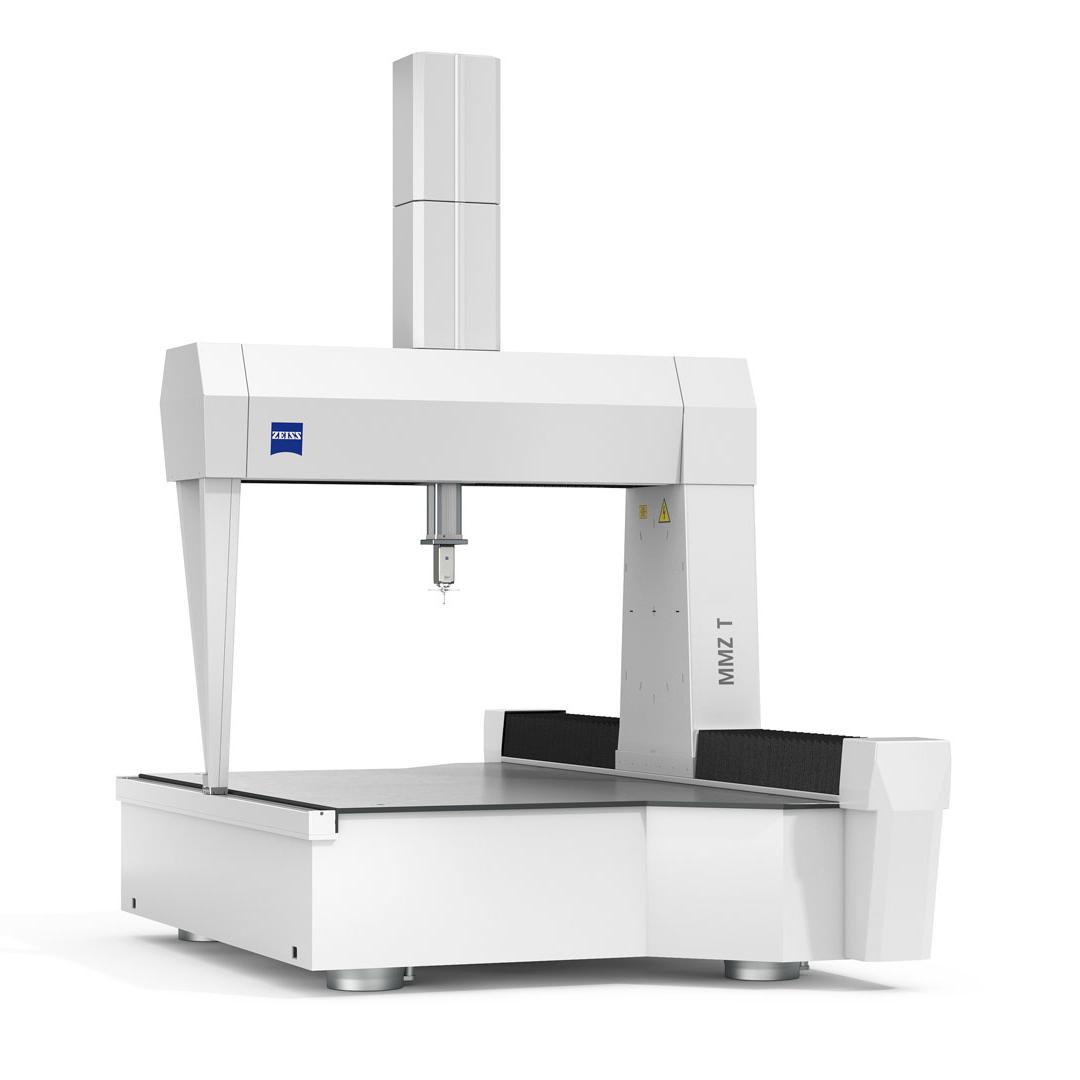

ZEISS MMZ T

CMM tipo ponte com ampla faixa de medição

Com uma faixa de medição de até 14,8 m³, a ZEISS MMZ T oferece a maior faixa de medição entre as máquinas de medição do tipo ponte de mesa. Por exemplo: ela permite a medição altamente precisa de engrenagens grandes diretamente no chão de fábrica.

Design robusto para peças de trabalho de até 10 t
Medições de alta precisão
Design aberto para facilitar o carregamento por guindaste

ZEISS MMZ T

Recursos

A estrutura aberta permite o carregamento fácil com um guindaste. O design da máquina permite a medição de peças de trabalho pesando até 10 toneladas.

Segurança para o operador e para a máquina

Proteção das curvas do êmbolo para segurança do sensor/operador
Proteção do êmbolo óptico para prevenir inatividade da máquina após colisões
Posição de segurança para a ponte, para garantir o carregamento seguro da máquina de medição por coordenadas com peças grandes

Maior desempenho de medição

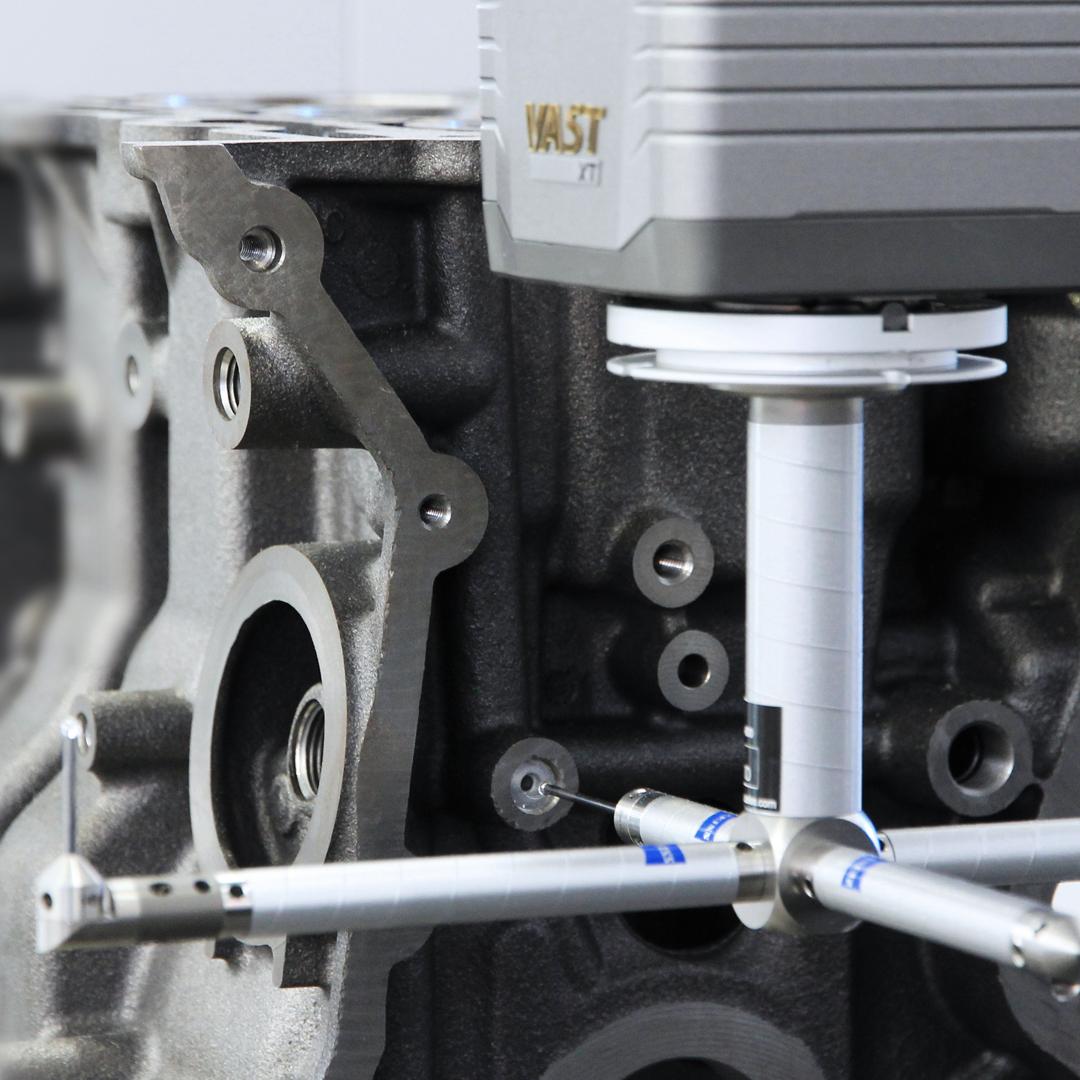

Extensões de ponta de apalpador REACH CFX 3 MMZ para medição de furos muito profundos (1.200 mm)
Mesas giratórias instadas na base para otimizar o uso da faixa de medição
Gradientes de compensação térmica para os eixos para capturar seletivamente diferenças de temperatura

Medir peças de trabalho pesadas com eficiência

Possibilidade de medir peças de até 10 toneladas sem perda da precisão
Isolamento de vibração integrado para evitar a necessidade de construir uma fundação cara
Tecnologia de mancais sem ar comprimido para minimizar os custos operacionais

Robustez e estabilidade a longo prazo

Insensível a poeira e oleosidade no ar
Resistente a condições ambientais hostis para demandas reduzidas na sala de medição
Grandes folgas nos rolamentos e um projeto de ponte estável para um desempenho excepcional de escaneamento

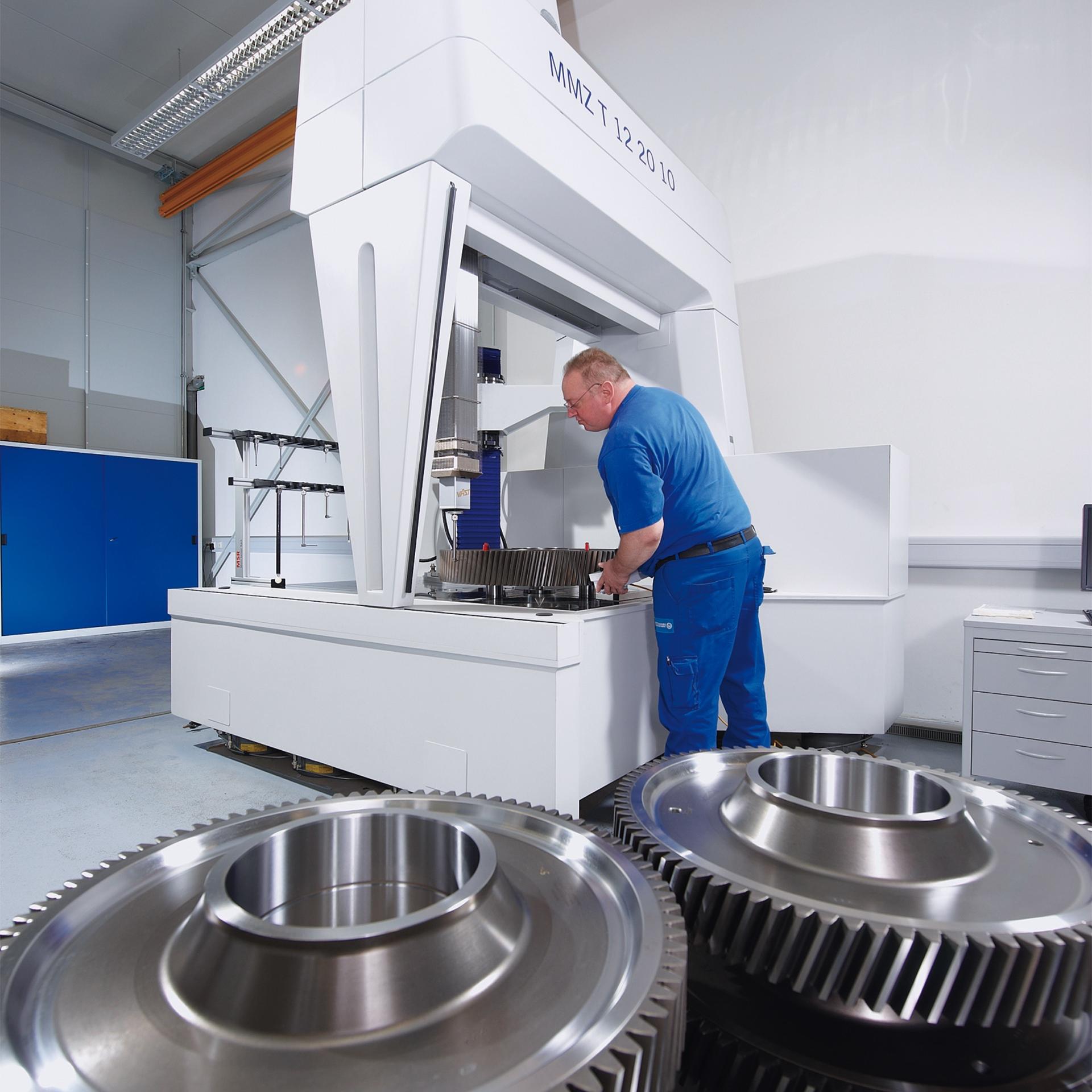

Uma engrenagem com dentes inclinados em uma máquina de medição por coordenadas ZEISS MMZ T

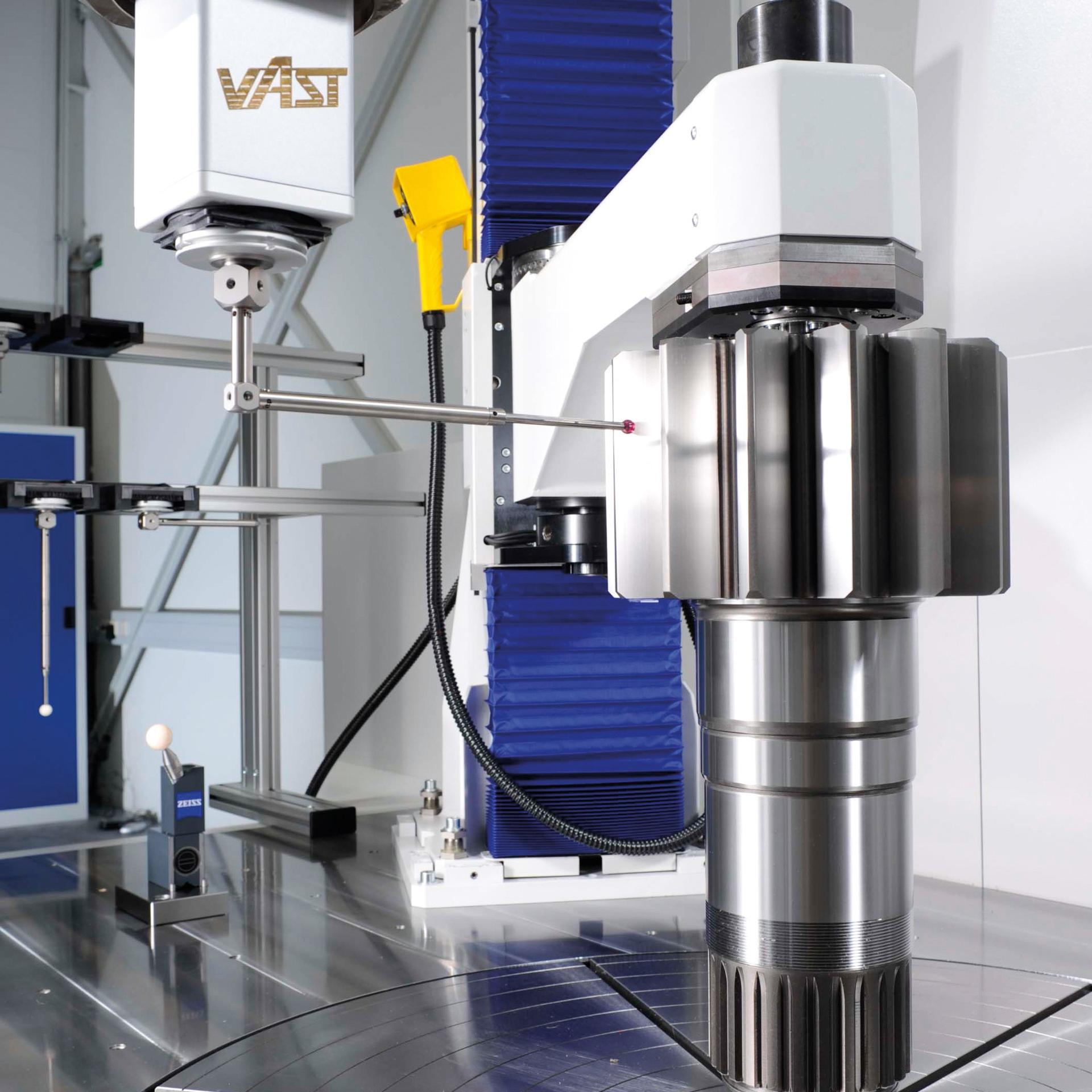

Uma ZEISS MMZ T com um cabeçote motorizado

Dados técnicos para ZEISS MMZ T


Erro de medição longitudinal	MPE_E150	de 2,4 + L/400 μm
Erro de apalpação de uma ponta de apalpador individual	MPE_PFTU	de 2,0 μ
Erro de sondagem de escaneamento	MPE_THP/tau	de 2,8 μ / 62 s
Erro de medição de forma	MPE RONt	de 2,0 μm
