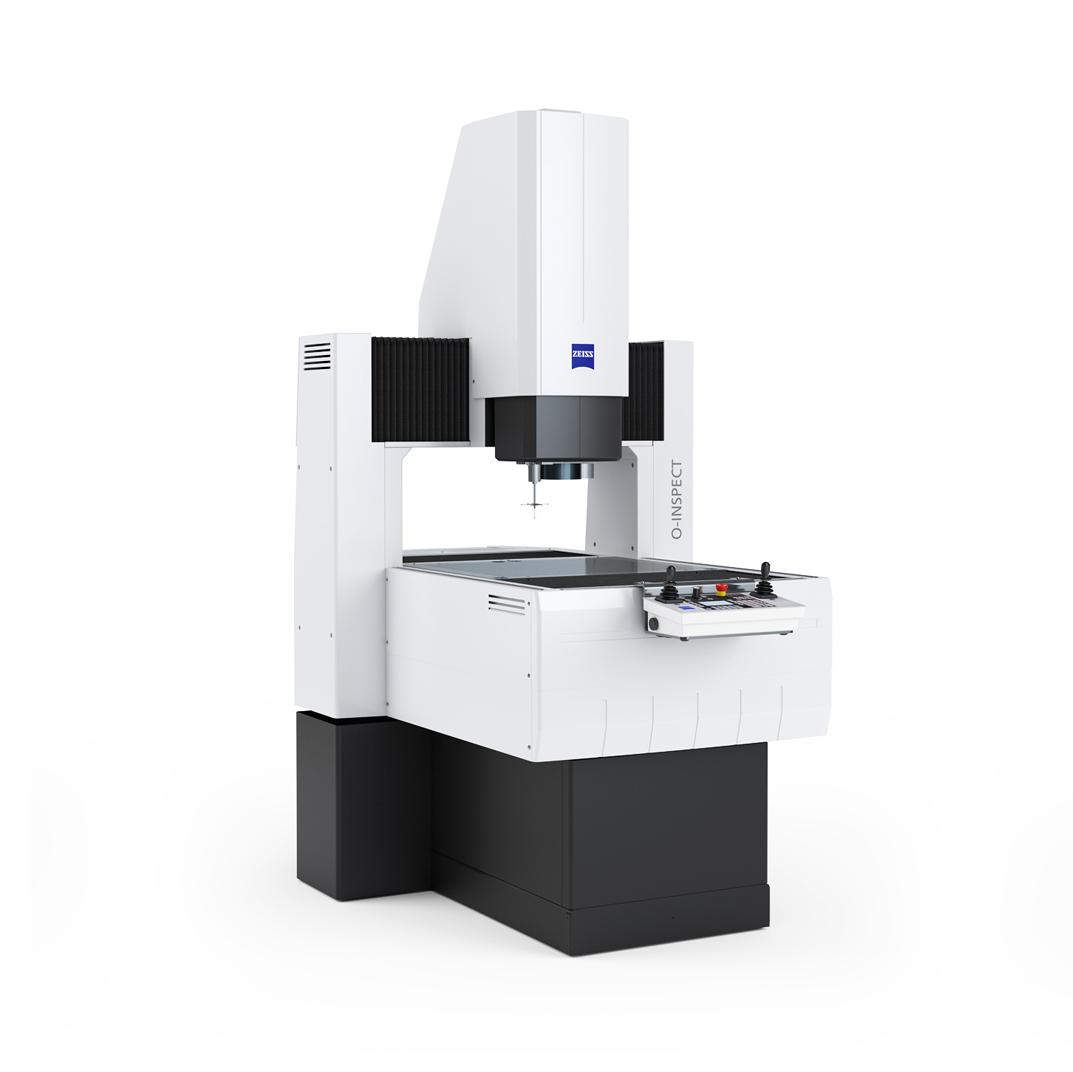

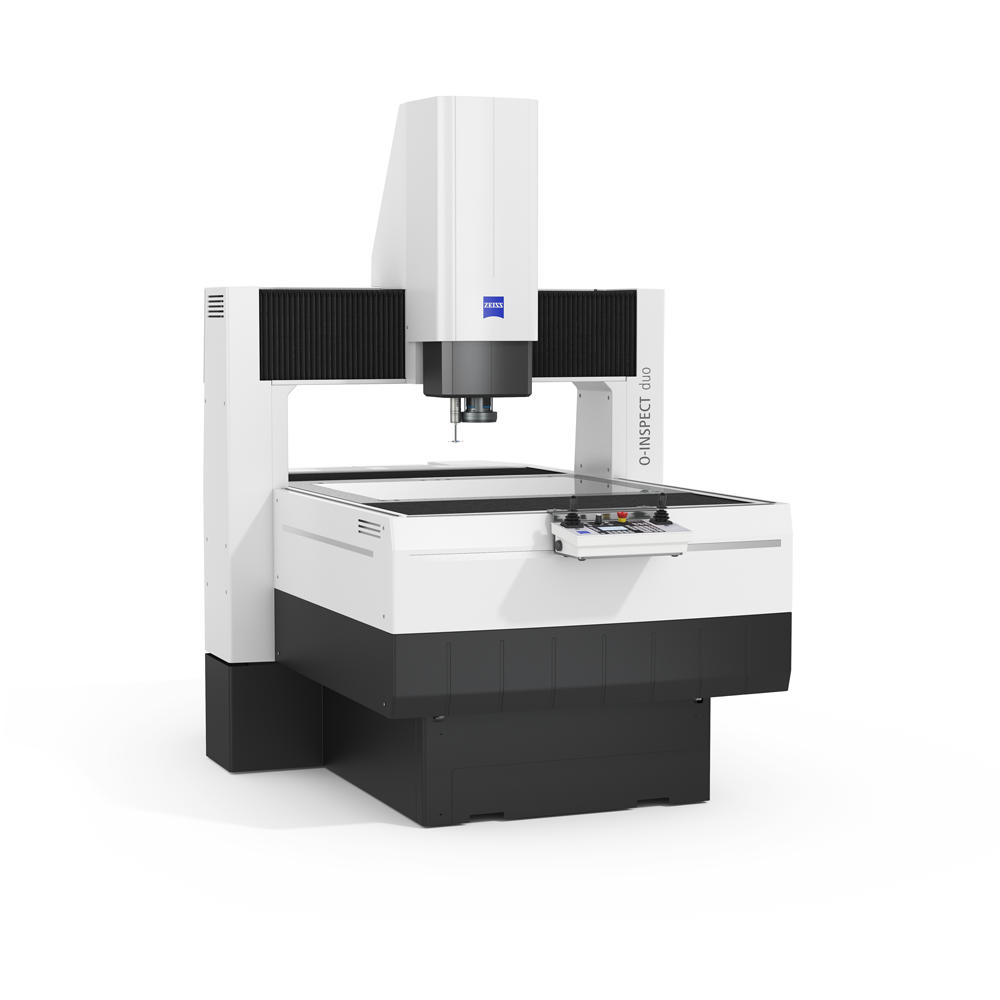

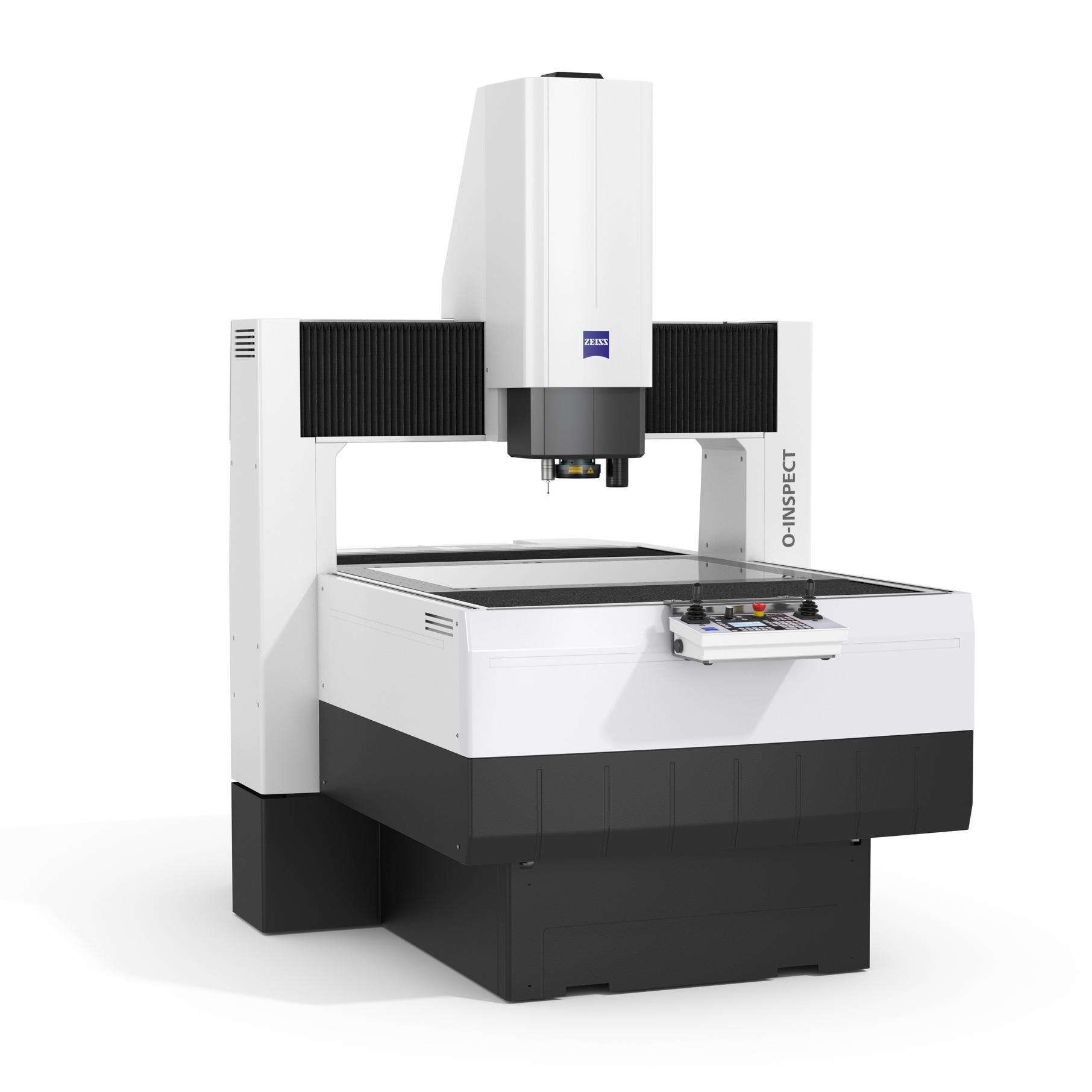

ZEISS O-INSPECT

A solução óptica com o toque certo

As máquinas de medição multissensor ZEISS O-INSPECT permitem medir de forma ideal cada característica em conformidade com a norma ISO-10360 - opticamente ou por contato.

Amplo campo visual com alta definição de imagem
Medições táteis 3D rápidas e precisas
Medições ópticas para superfícies sensíveis
Maior confiabilidade em menos tempo

Recursos

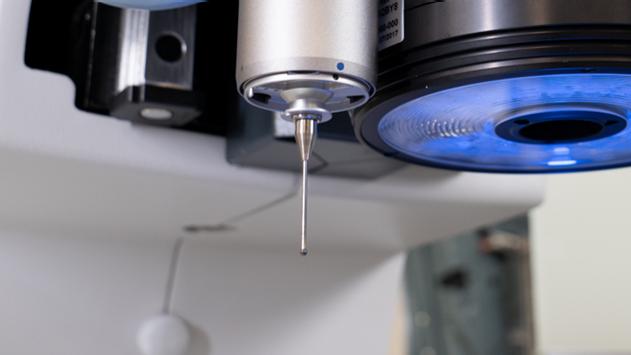

Medições táteis 3D rápidas e precisas

O ZEISS VAST XXT abre espaço para o escaneamento de alta precisão, registrando um grande número de pontos de medição em um único movimento - único nessa categoria de equipamento.

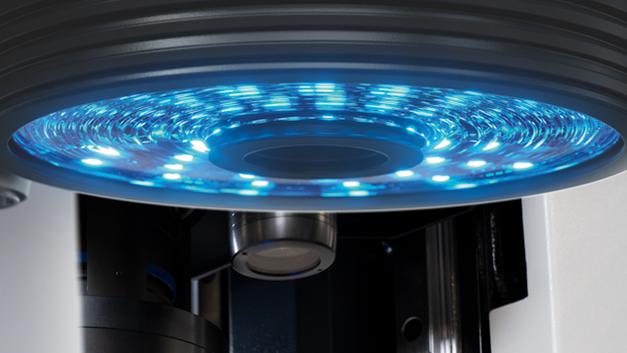

Anel de luz

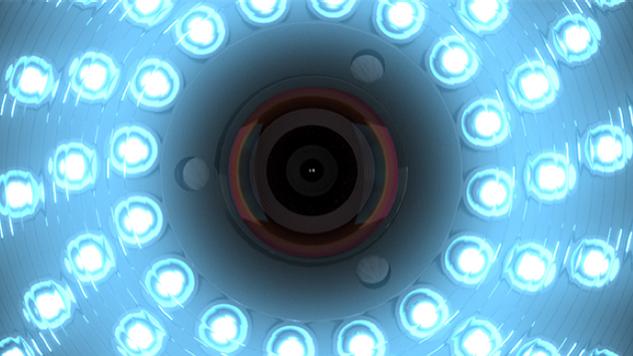

O anel luminoso é composto por quatro anéis com dezesseis LEDs azuis e dezesseis vermelhos que podem ser controlados individualmente em oito segmentos. Juntamente com a óptica sincronizada, os LEDs coloridos permitem que o operador filtre a luz ambiente que causa distração e ilumine, por exemplo, materiais coloridos com um alto nível de contraste.

Maior confiabilidade em menos tempo

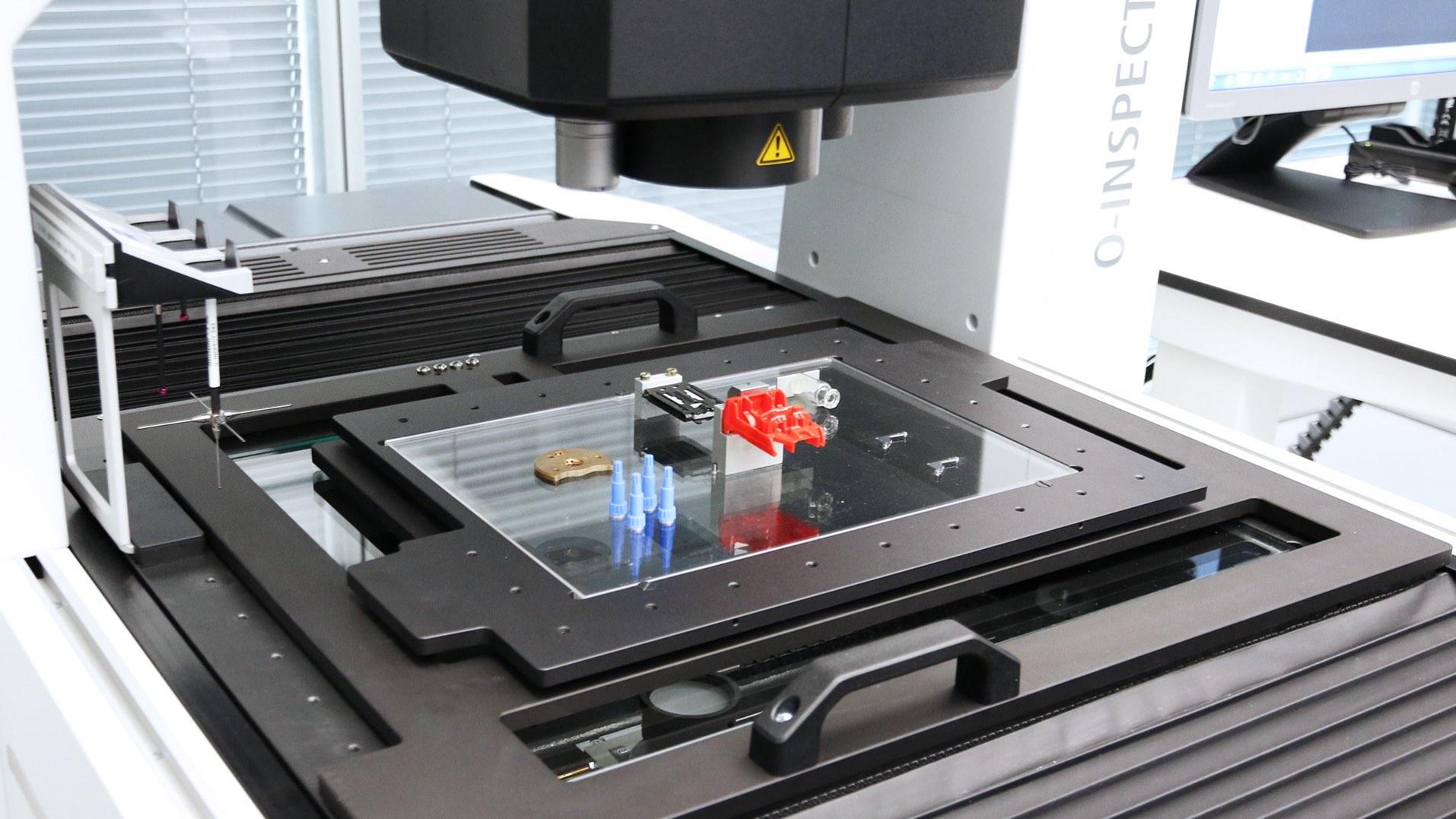

O sistema de paletes integrado com uma interface para captura automática de temperatura permite economizar tempo e garantir maior confiabilidade.

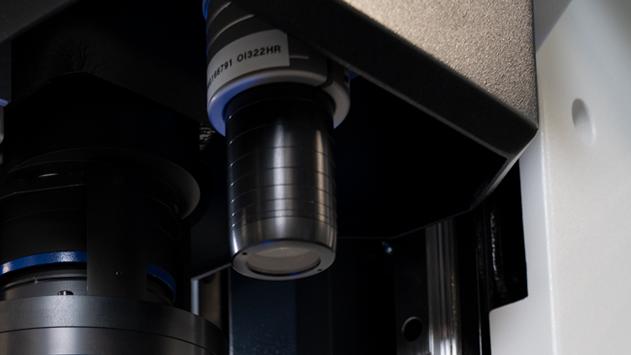

Medições ópticas para superfícies sensíveis

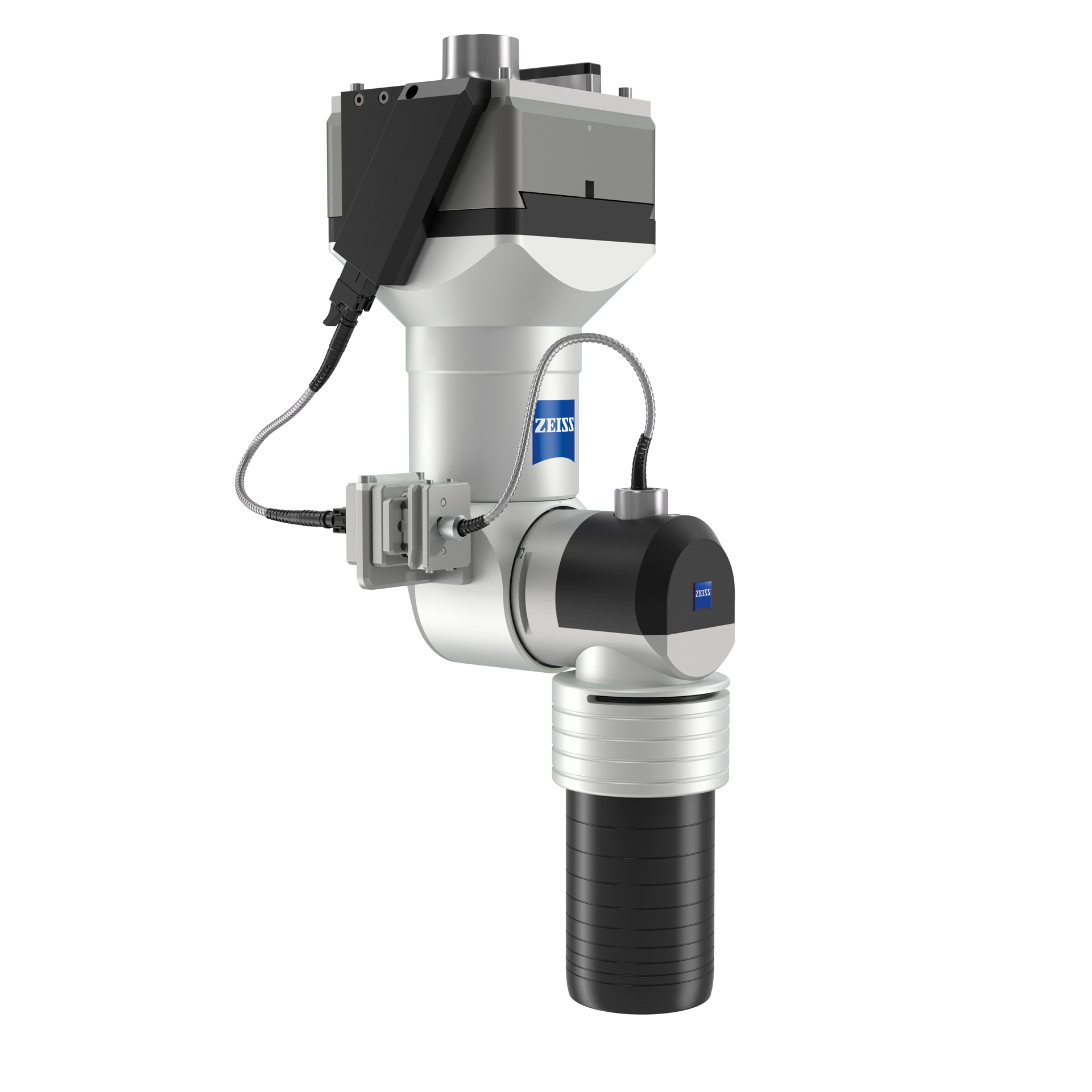

O ZEISS DotScan permite a captura sem contato da topografia da peça de trabalho. Disponível como opção quando você tem superfícies sensíveis, reflexivas ou de baixo contraste que dificultam o uso de outros sensores.

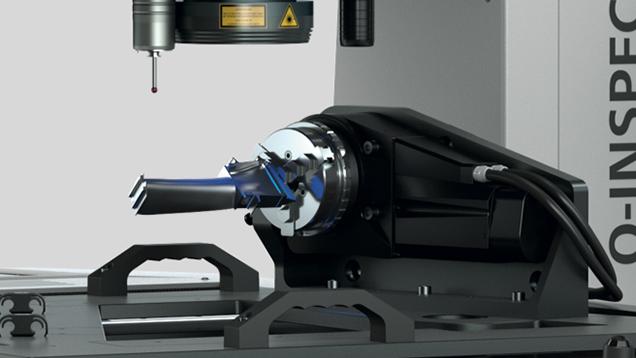

Precisão de todos os lados

A mesa giratória opcional aprimora o ZEISS O-INSPECT com um eixo giratório programável, permitindo a inspeção de características de todos os lados. Você tem a opção de integrá-lo em um palete para obter diferentes posições e reduzir o tempo de configuração.

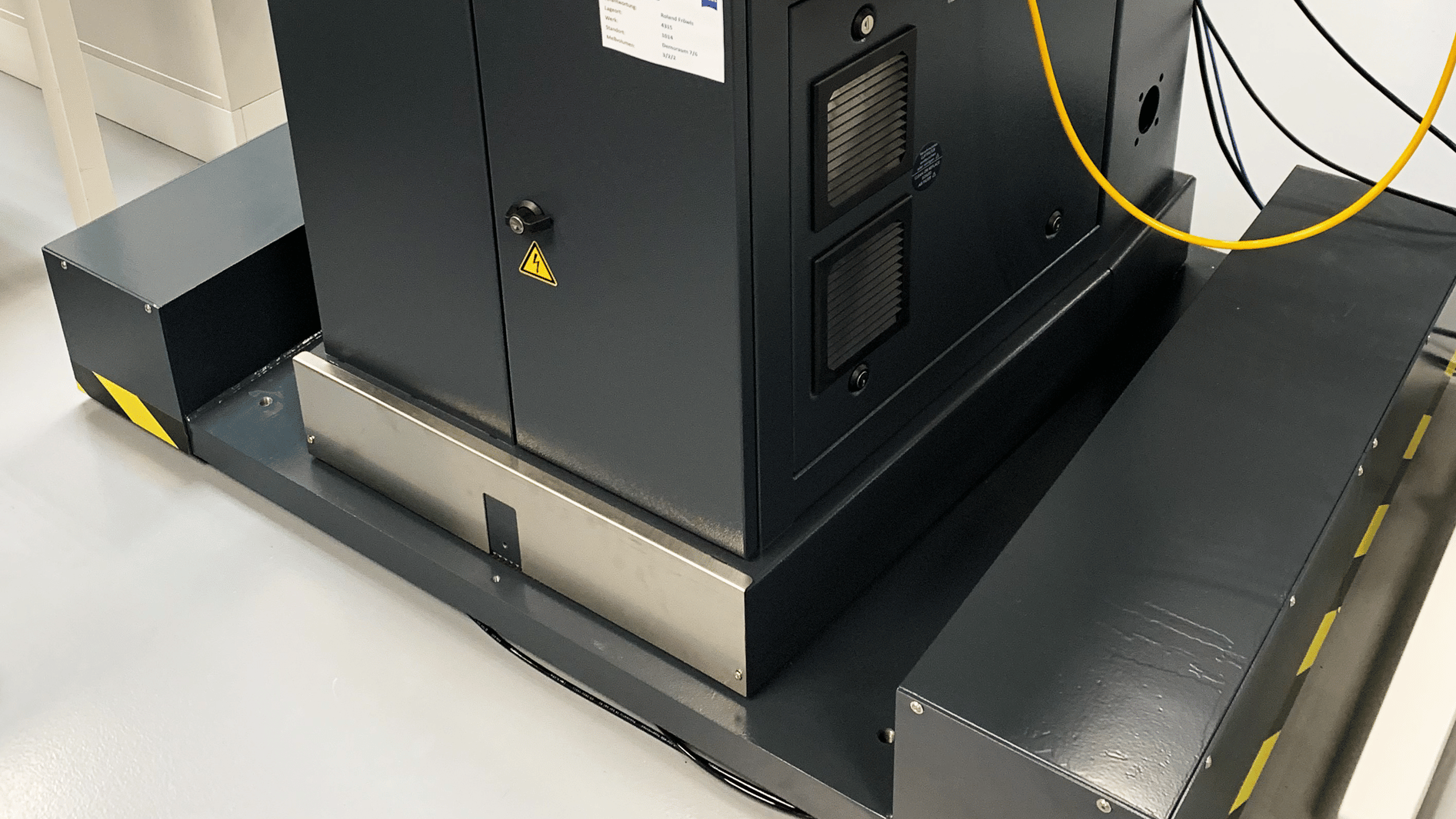

Reduzir as imprecisões de medição

As vibrações do solo estão presentes em todos os locais de instalação em graus variados e podem levar a medições incorretas.  Isso pode ser solucionado com a opção de isolamento pneumático de vibração. O isolamento pneumático de vibração que pode ser adaptado está disponível para todos os três tamanhos. Essencial para aplicações com a opção de sensor scout 240.

Amplo campo visual com alta definição de imagem

O sensor da câmera ZEISS Discovery.V12 oferece ampliação variável. As diferentes opções de sensor standard 100, scout 160 e scout 240 permitem maior resolução para capturar até os menores detalhes.

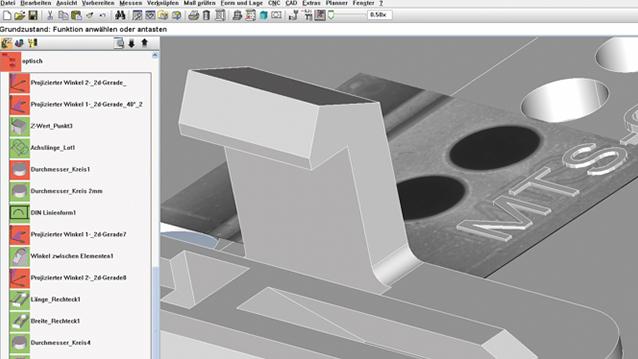

Software adaptado a cada aplicativo

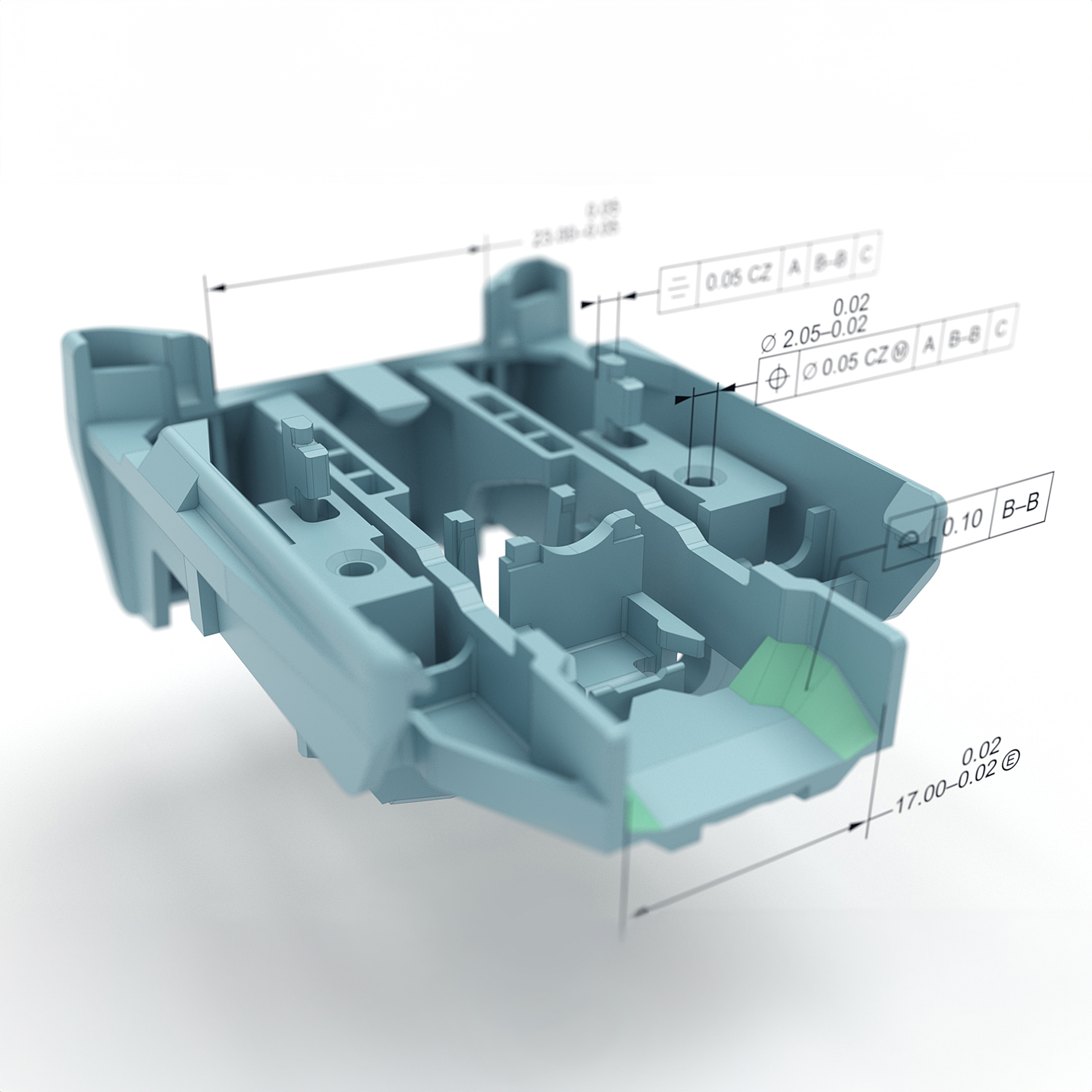

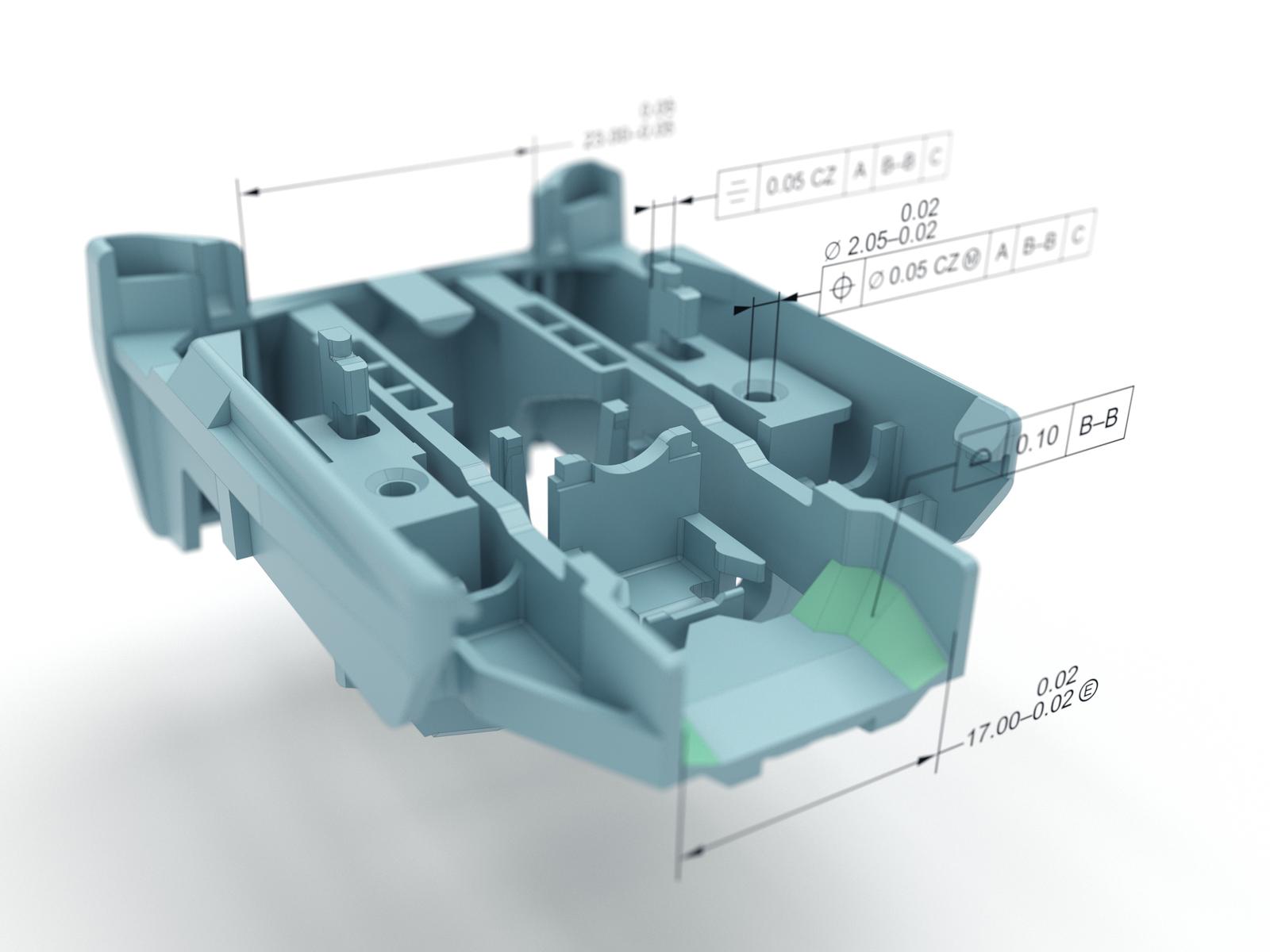

O ZEISS CALYPSO oferece opções de visualização aprimoradas para economizar seu tempo. Os modelos CAD podem ser exibidos sobrepostos e os possíveis desvios (REAL para TARGET) podem ser vistos rapidamente. Graças a uma variedade de opções, a ZEISS CALYPSO também oferece as ferramentas certas para requisitos especiais.

Relatórios profissionais e acionáveis

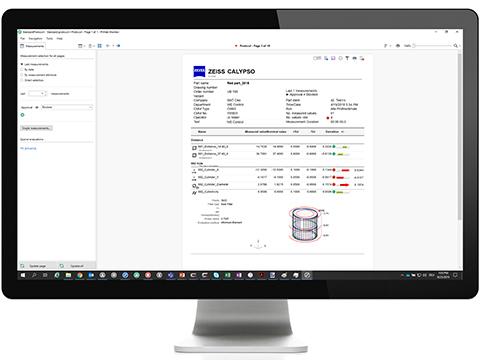

ZEISS PiWeb reporting oferece documentação e visualização de seus dados de medição com um clique, proporcionando insights úteis sobre suas peças e processos.

Ótica excelente

Amplo campo de visão

Alta definição de imagem

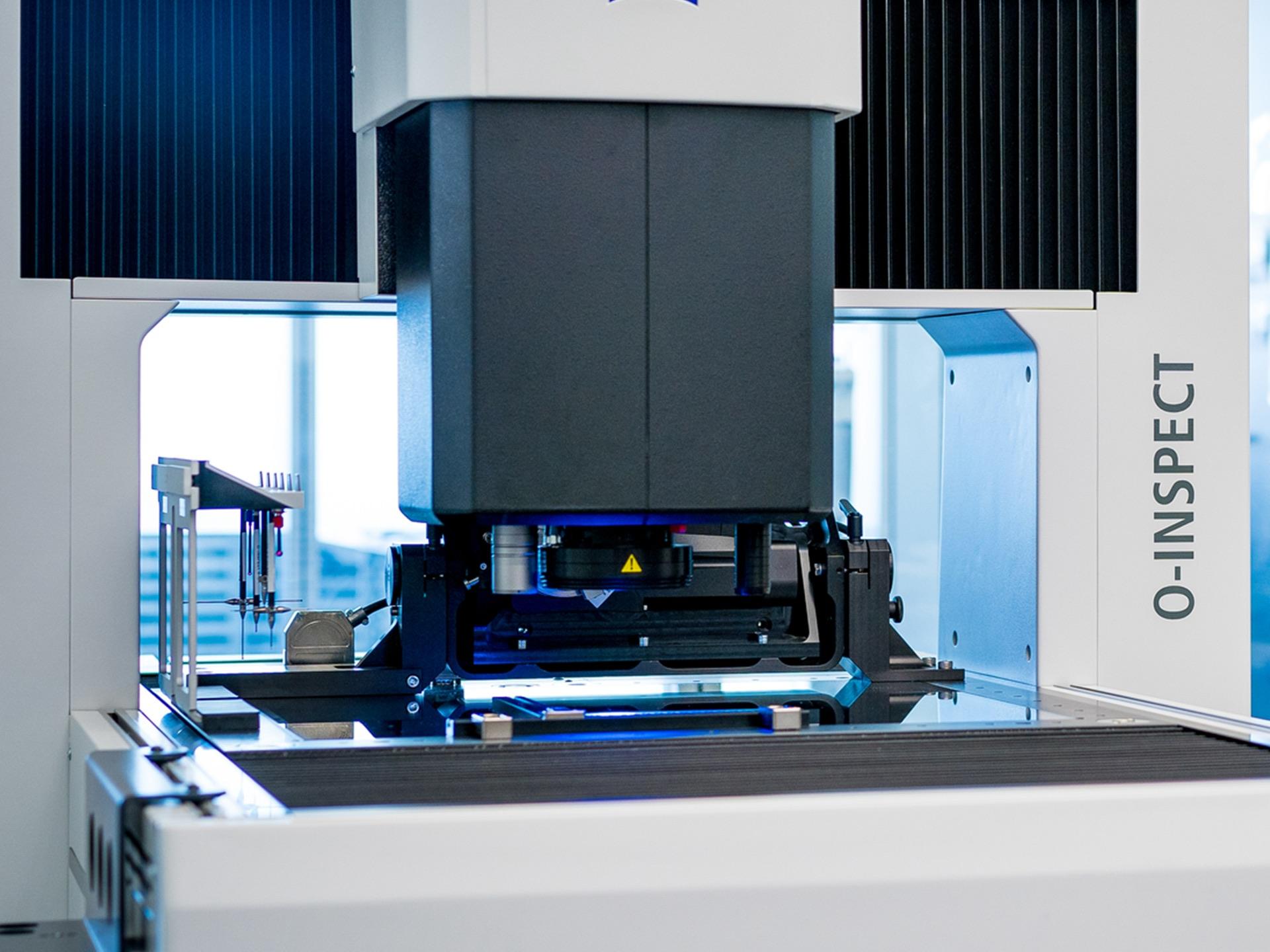

O sensor da câmera ZEISS Discovery.V12 oferece um grau variável de ampliação. Em comparação com as lentes convencionais, ela oferece um campo de visão quatro vezes maior, além de excelente fidelidade de imagem, mesmo nas áreas periféricas. O resultado: tempo de medição reduzido e precisão máxima.
As duas novas opções de sensores, scout 160 e scout 240, permitem uma resolução óptica ainda maior. O uso de unidades de sensor alternativas permite uma resolução óptica 1,6 ou 2,4 vezes maior do que a variante 100 padrão.
Contraste ideal

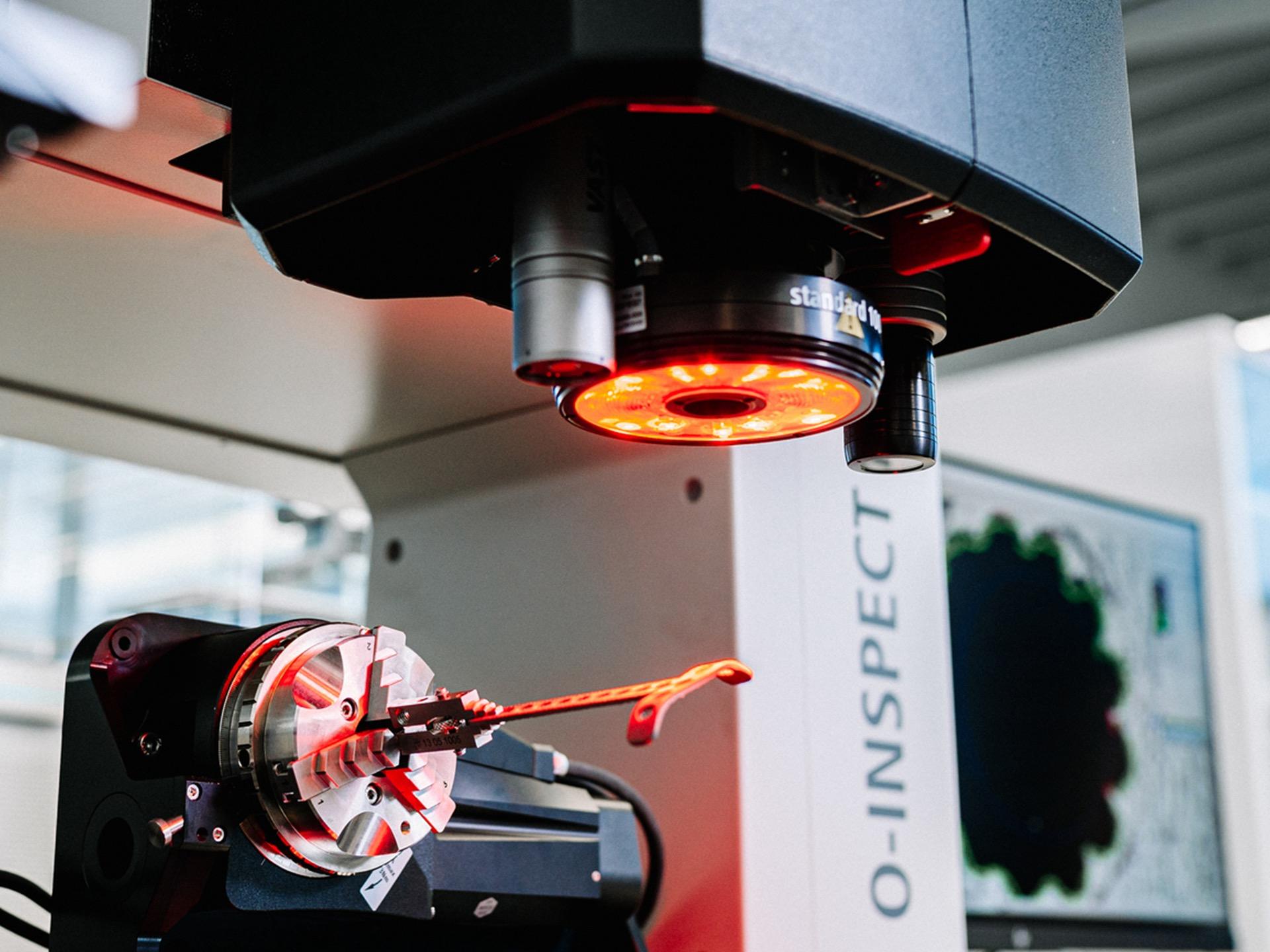

Sistema de iluminação ZEISS O-INSPECT

Uma imagem de alto contraste é necessária para obter resultados precisos. O ZEISS O-INSPECT possui um sistema de iluminação altamente versátil para essa finalidade. Formas, texturas e cores de superfície extremamente diferentes podem ser iluminadas de modo que diferentes ângulos de incidência possam ser percebidos, acentuando claramente as bordas.

Tecnologia multissensor

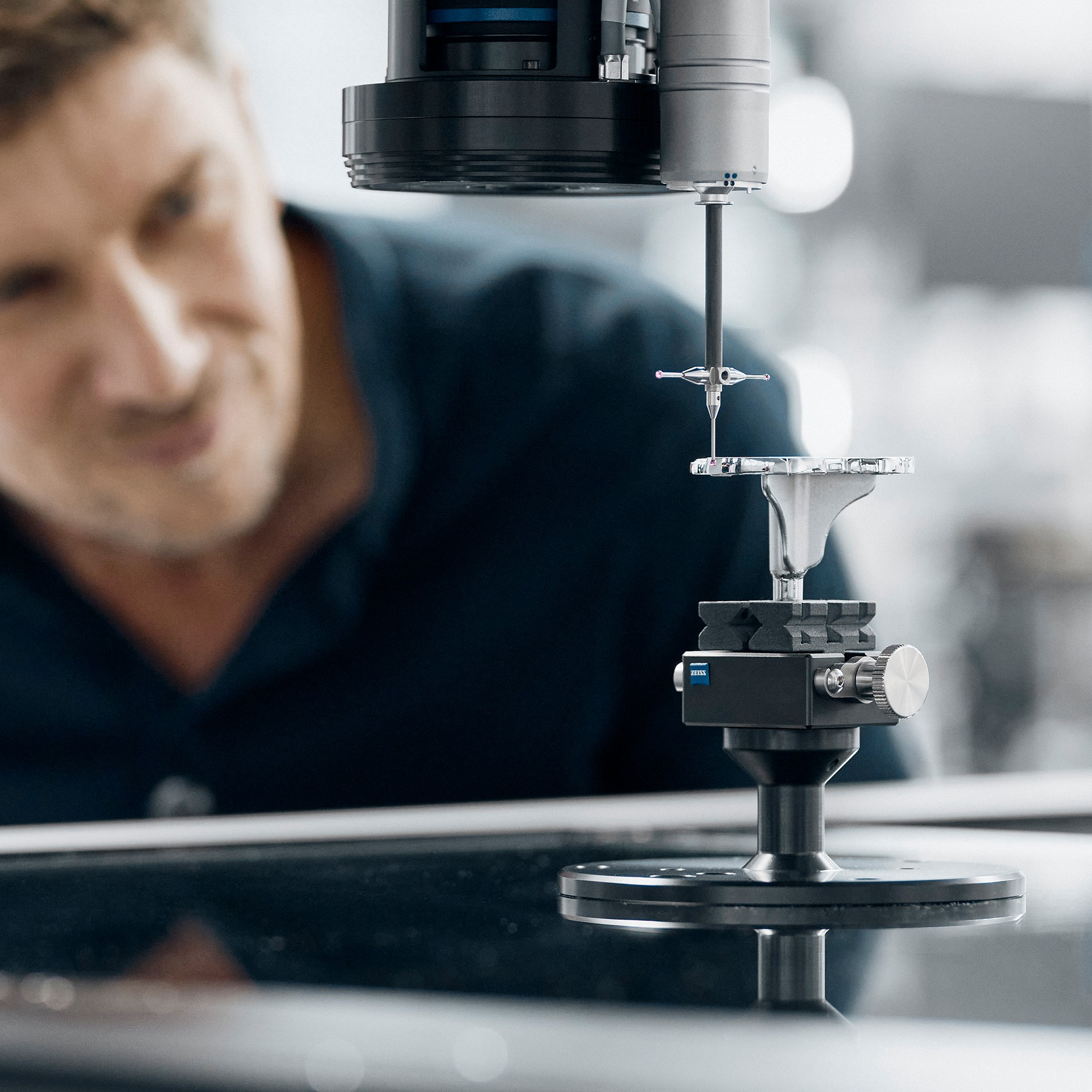

Medição tátil

A escolha certa quando são necessárias precisões muito altas. As sondas táteis, como ZEISS VAST XXT, examinam a superfície do componente ponto a ponto. Ele também adiciona a funcionalidade de escaneamento, fornecendo informações sobre a forma dos recursos.

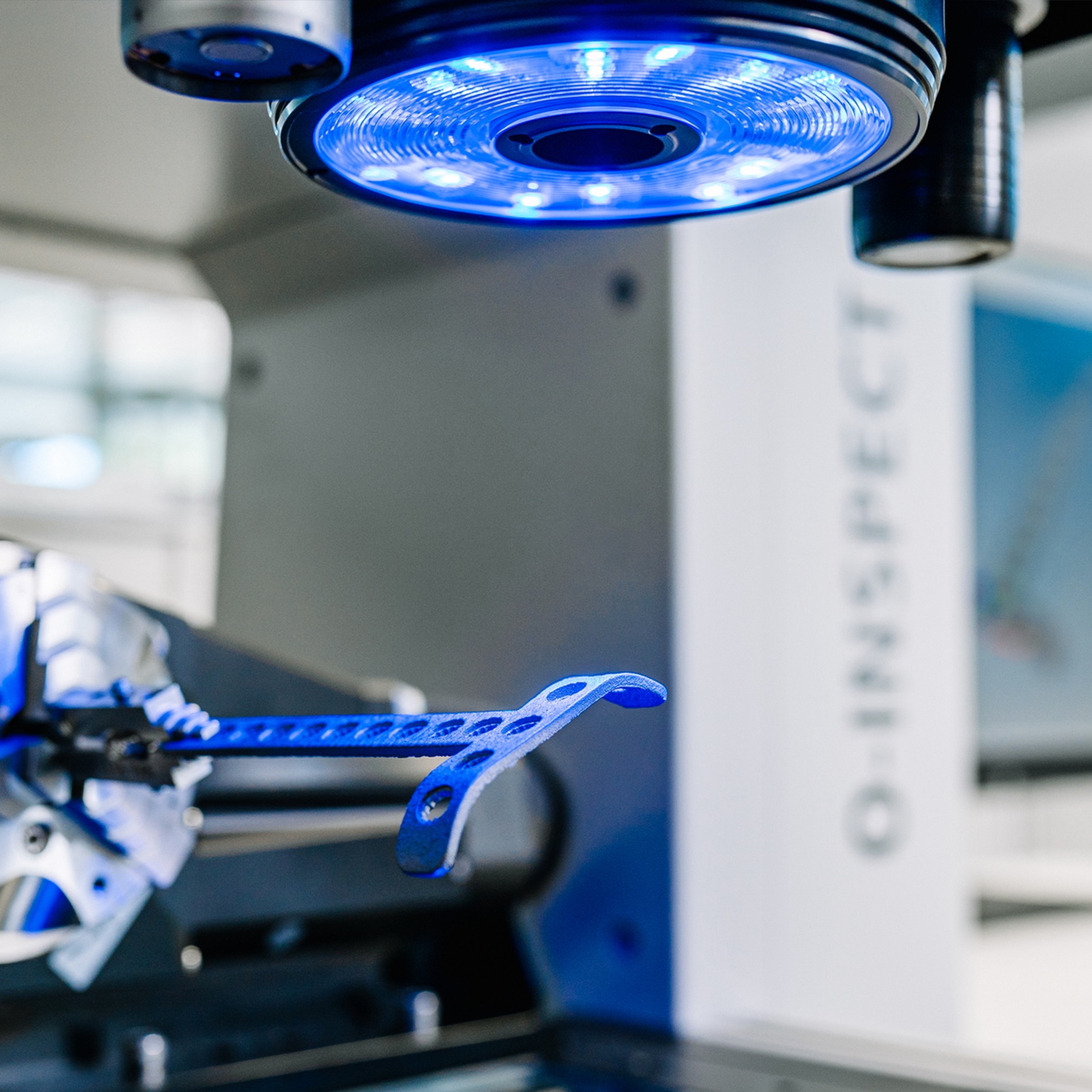

Medição óptica

A lente de zoom ZEISS Discovery.V12 oferece um campo de visão amplo e sem distorção para resultados de medição com excelente precisão e uma redução significativa no tempo de medição.

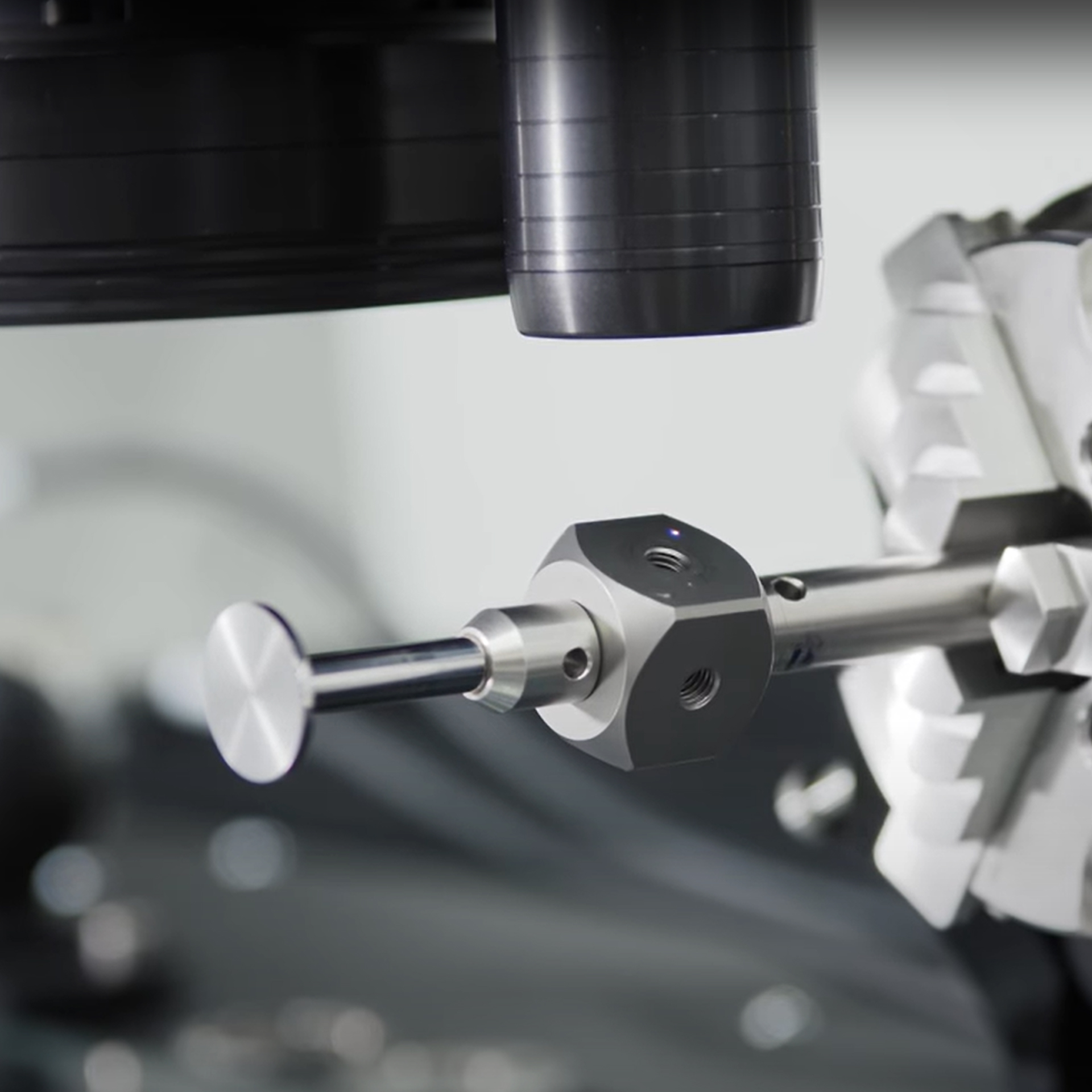

Luz branca

O ZEISS DotScan, um sensor cromático de luz branca, permite a captura sem contato da topografia da peça de trabalho. Usado quando superfícies sensíveis, reflexivas ou de baixo contraste dificultam o uso de outros sensores.

A simbiose perfeita entre ver e tocar

Conteúdo de terceiros bloqueado

O reprodutor de vídeo está bloqueado devido às suas preferências de cookies. Para mudar as configurações e reproduzir o vídeo, clique no botão abaixo e consinta com a utilização das tecnologias de rastreamento "Funcionais".

Software

Um único software para todos os trabalhos de medição

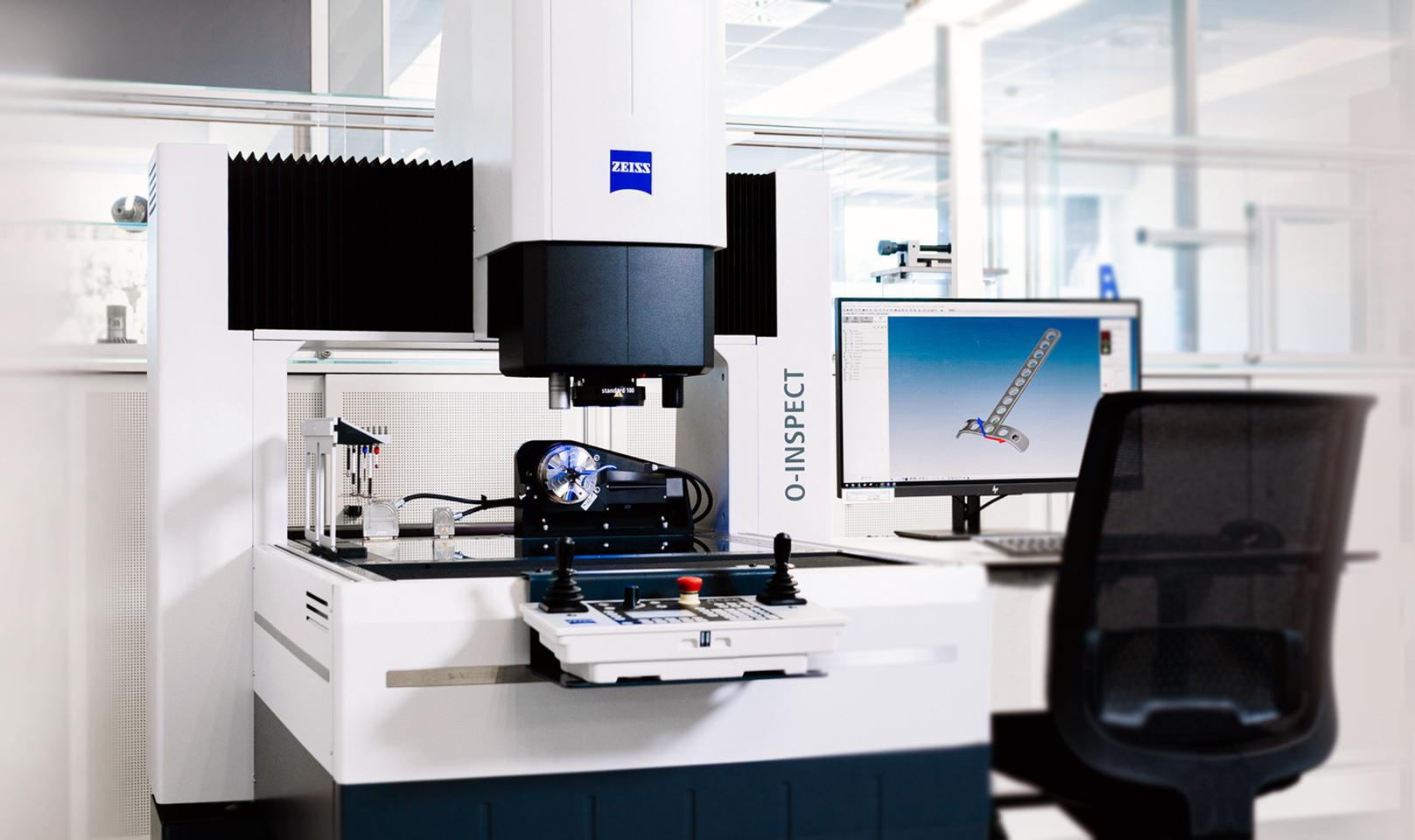

A ZEISS O-INSPECT não economiza quando se trata de software, pois com o ZEISS CALYPSO você usa nosso software de medição universal que também é usado em máquinas de medição de portais, como a ZEISS CONTURA.

O ZEISS CALYPSO impressiona com seu conceito operacional intuitivo que combina diversidade funcional e flexibilidade. A programação é realizada clicando nos elementos de medição desejados no modelo CAD com o mouse ou, ainda mais simplesmente, por meio de apalpação, independentemente do sensor, e reconhecimento automático do elemento de medição.

Várias opções de software oferecem as ferramentas certas para requisitos especiais, como a funcionalidade de curva padrão do O-INSPECT ou a ferramenta de software de relatório de medição integrada ZEISS PiWeb reporting.

Saiba mais

Dados técnicos para ZEISS O-INSPECT

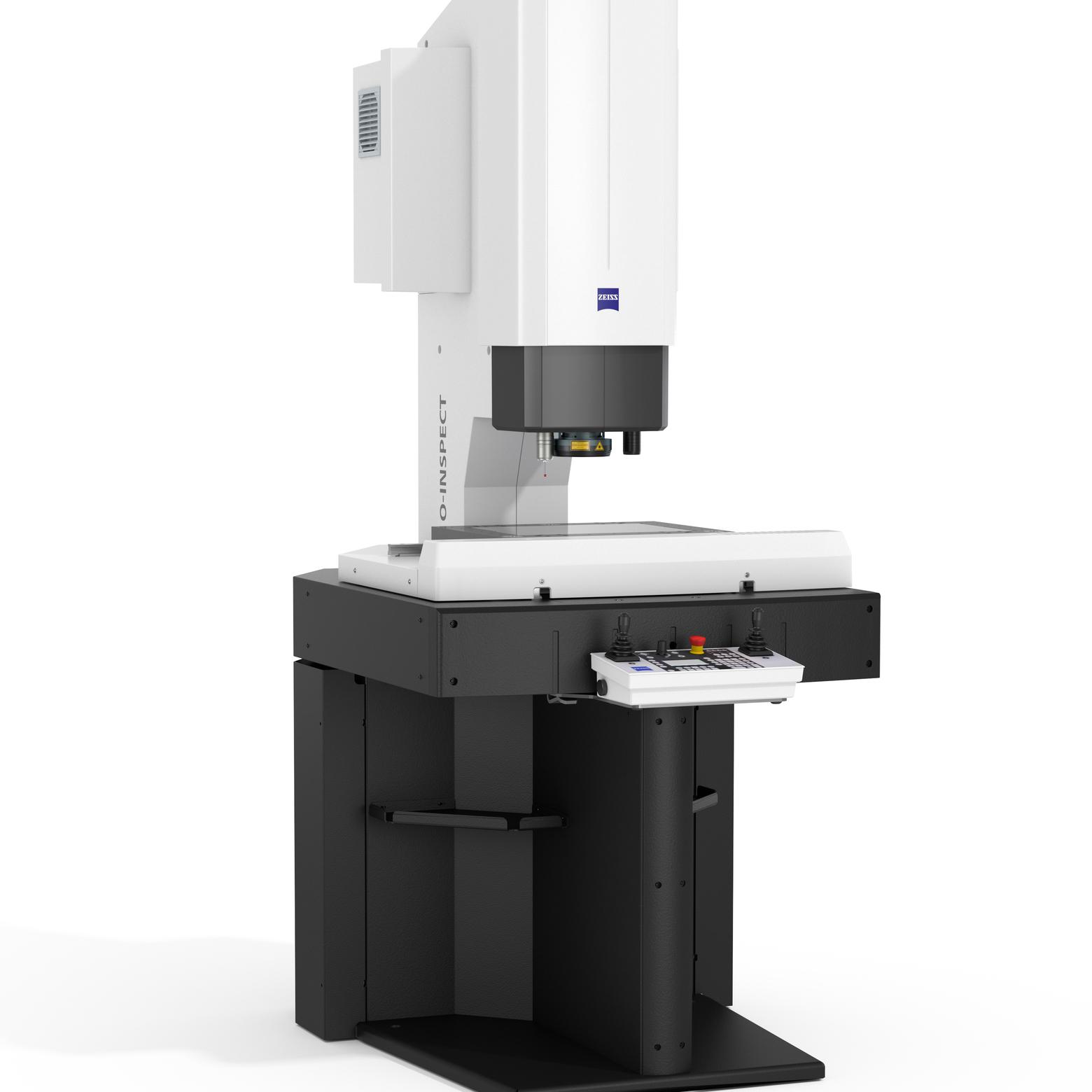

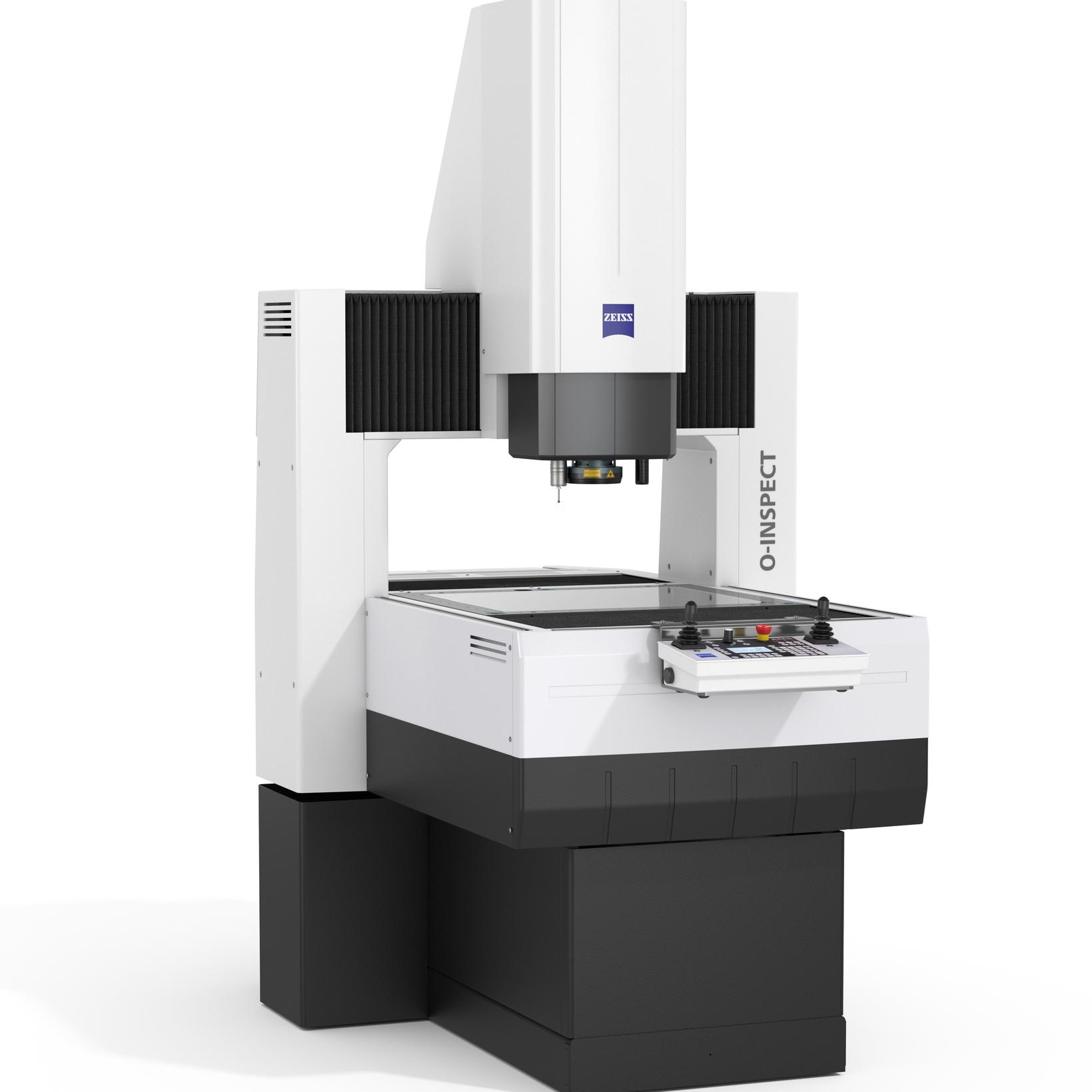

		ZEISS O-INSPECT 3/2/2 300x200x200 mm³	ZEISS O-INSPECT 5/4/3 5/4/3 500x400x300 mm³	ZEISS O-INSPECT 8/6/3 8/6/3 800x600x300 mm³
Volume de medição		300 x 200 x 200^mm3	500 x 400 x 300^mm3	800 x 600 x 300^mm3
Erro de medição de comprimento MPE(E)	em 1D	1.6 µm + L/200 µm	1.4 µm + L/250 µm	1.5 µm + L/250 µm
	em 2D	1.9 µm + L/150 µm	1.6 µm + L/250 µm	1.8 µm + L/250 µm
	em 3D	2.4 µm + L/150 µm	1.9 µm + L/250 µm	2.2 µm + L/250 µm
Software		ZEISS CALYPSO
sensor de câmera óptica 2D		ZEISS Discovery.V12
Opção	padrão 100	distância de trabalho 87 mm, 0,5 x - 6,3 x, resolução do sensor 0,9 μm, FoV máx: 16,1 mm x 12,0 mm
	escoteiro 160	distância de trabalho 55 mm, 0,8 x - 10 x, resolução do sensor 0,6 μm, FoV máx: 10,1 mm x 7,5 mm
	escoteiro 240	distância de trabalho 30 mm, 1,2x - 15 x, resolução do sensor 0,4 μm, FoV máx: 6,7 mm x 5,0 mm
Sensor tátil		ZEISS VAST XXT
Opção	VAST XXT TL 1	comprimento radial do apalpador de até 40 mm (apalpador em estrela); diâmetro da ponta do apalpador de 0,1 a 8 mm
Opção	VAST XXT TL 3	comprimento radial do apalpador de até 65 mm (apalpador em estrela); diâmetro da ponta do apalpador de 0,3 a 8 mm
