ZEISS MICURA
CMM tipo ponte

ZEISS MICURA

Máxima precisão para componentes pequenos

A ZEISS MICURA define o padrão de precisão para peças compactas e combina tecnologias avançadas, como o apalpador de escaneamento ativo ZEISS VAST XT gold, o ZEISS VAST XTR gold, a tecnologia de navegação e as novas e inéditas correções de CMM para uma precisão inigualável na sua classe.

  • Altamente preciso com uma exatidão < 1 µm
  • Tecnologia de escaneamento ativo e de navegador
  • Alta estabilidade devido ao rolamento de ar
  • Mesa giratória opcional para maior flexibilidade com escaneamento de 4 eixos

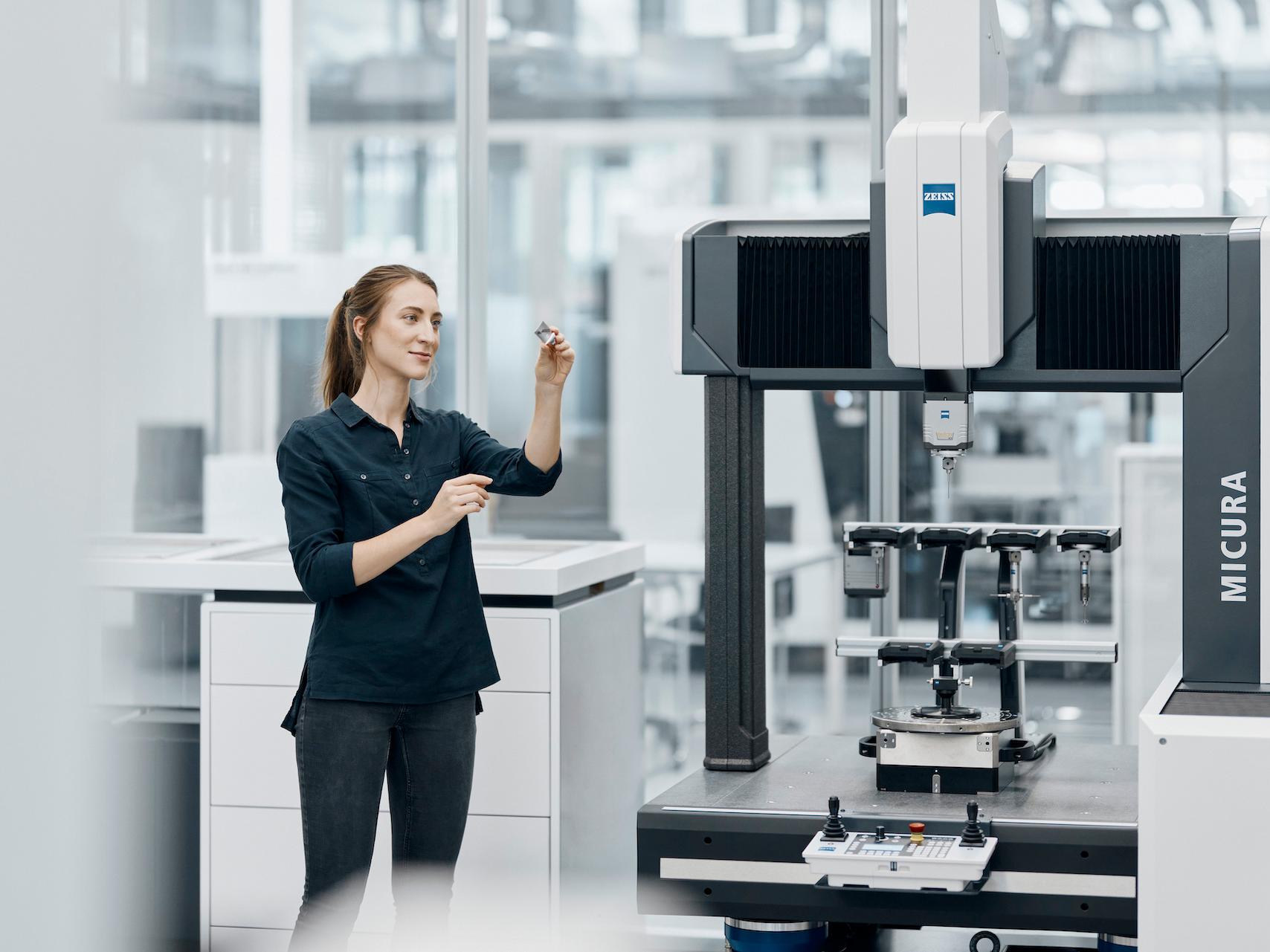

ZEISS MICURA
Contacto

Líder em termos de precisão

A ZEISS MICURA é a solução para os novos requisitos da produção industrial, em que os componentes estão se tornando cada vez mais compactos e há demandas crescentes por precisão.

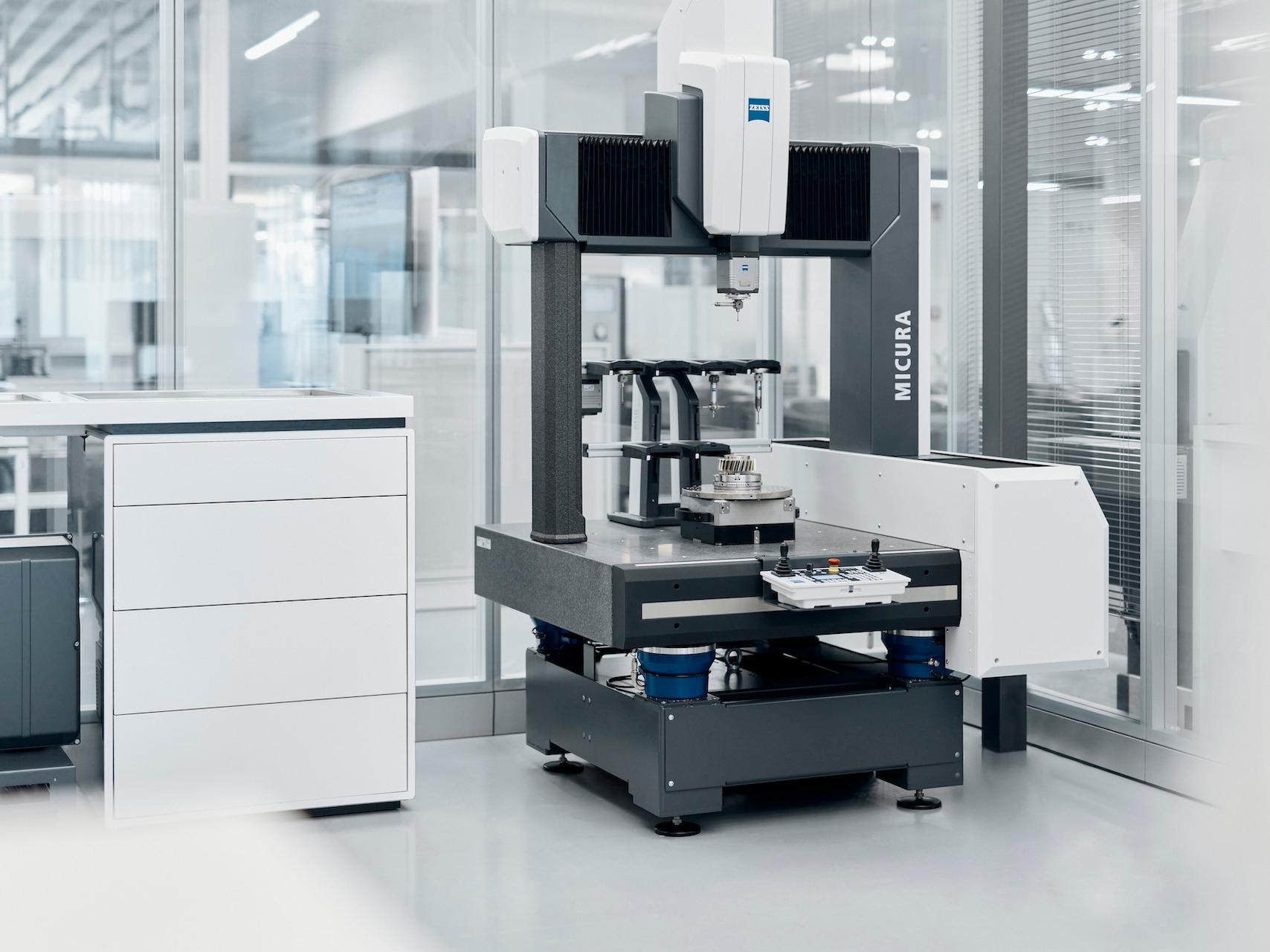

Compacta e altamente precisa

Equipada com o apalpador VAST XT gold ou VAST XTR gold de alta qualidade da ZEISS e com a tecnologia de navegador, a ZEISS MICURA oferece escaneamento ativo com uma precisão de medição inferior a um micrômetro. A ZEISS MICURA demonstra seus pontos fortes especialmente com componentes pequenos e complicados com tolerâncias estreitas, como os usados em óptica, tecnologia médica ou eletrônica. Apesar de suas dimensões compactas, a máquina de medição por coordenadas atinge um volume de medição de 500 x 700 x 600 mm - significativamente maior do que o de máquinas comparáveis.

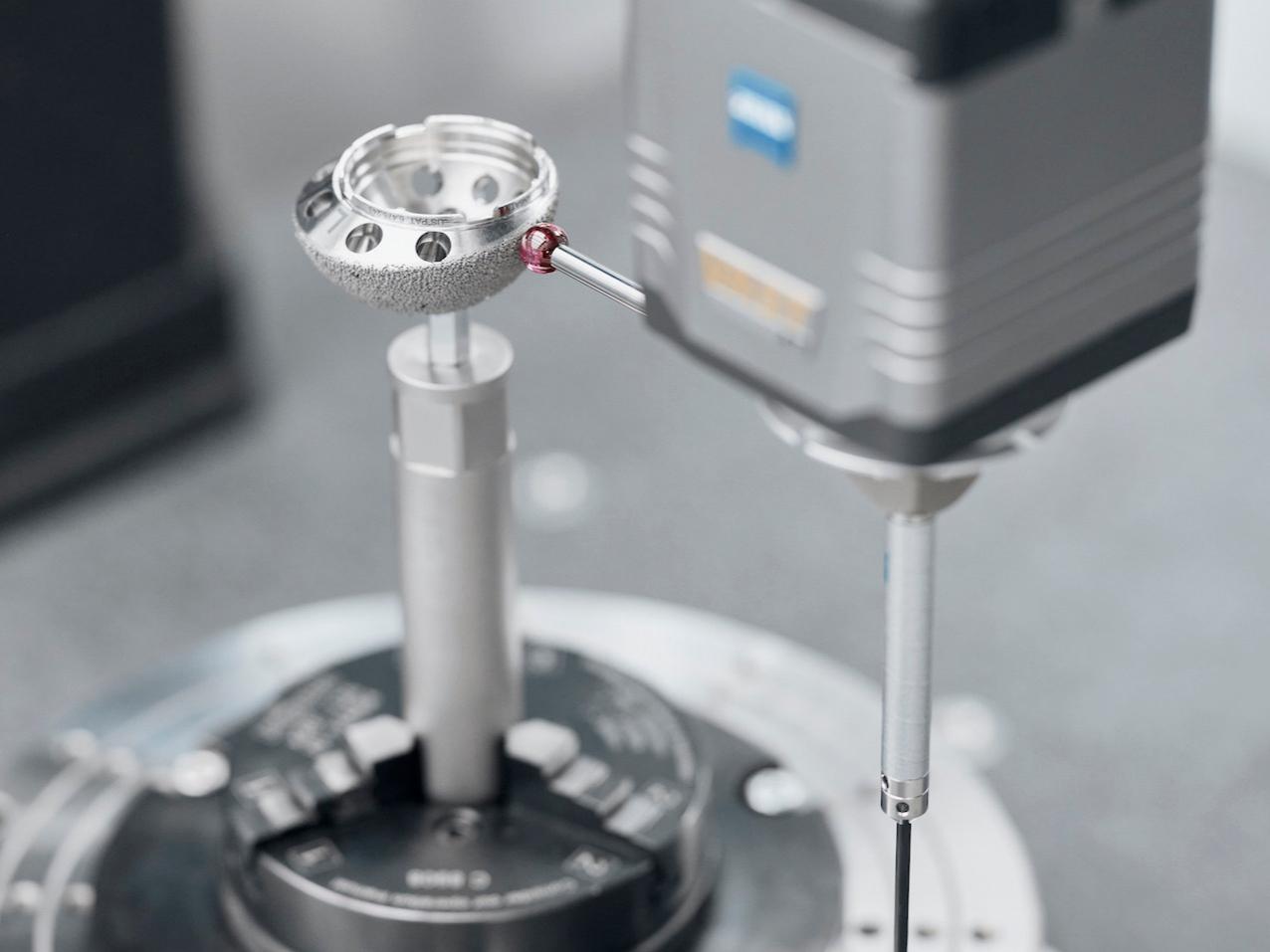

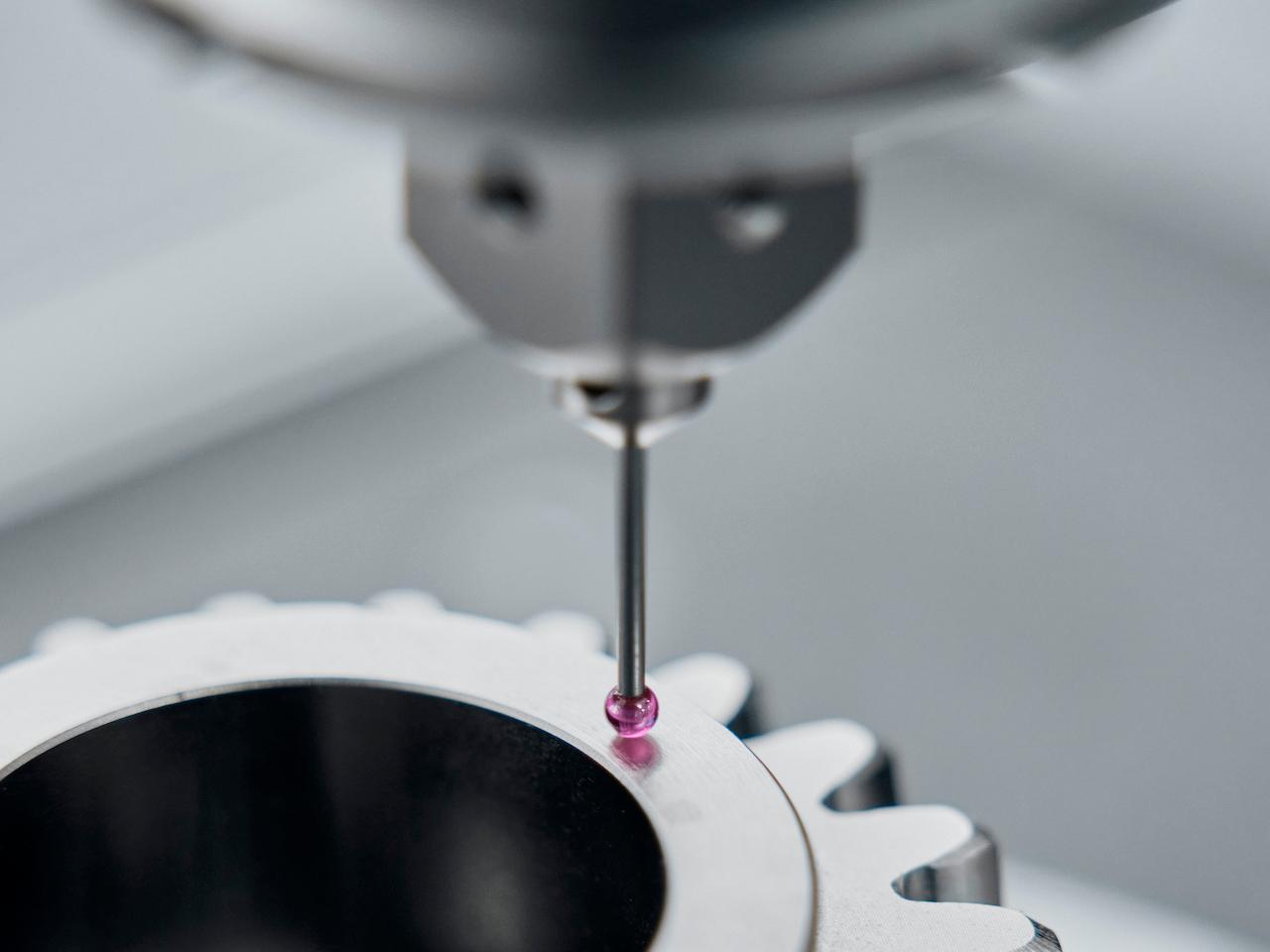

Escaneamento preciso em alta velocidade

Os apalpadores VAST XT gold e VAST XTR gold da ZEISS permitem o escaneamento em alta velocidade com até 500 pontos de medição por segundo. Além dos parâmetros geométricos, os parâmetros de forma e posição, como arredondamento ou planicidade, também podem ser medidos com precisão em um curto espaço de tempo. O apalpador VAST XT gold pode ser equipado com esferas de teste particularmente pequenas. O menor apalpador tem um diâmetro de apenas 0,3 mm.

Velocidade de medição automática

A ZEISS MICURA é equipada com a tecnologia de navegador VAST como padrão. Ela define automaticamente a velocidade de medição ideal com precisão garantida e, portanto, reduz significativamente o tempo de medição. A ZEISS MICURA se move um pouco mais devagar em locais com requisitos de alta precisão. A máquina de medição por coordenadas se move mais rapidamente se os contornos forem mais simples ou medidos com menos requisitos.

A tecnologia de navegador poupa ainda mais tempo graças à abordagem e ao escaneamento tangenciais, ao escaneamento helicoidal e à rápida qualificação dinâmica da ponta do apalpador.

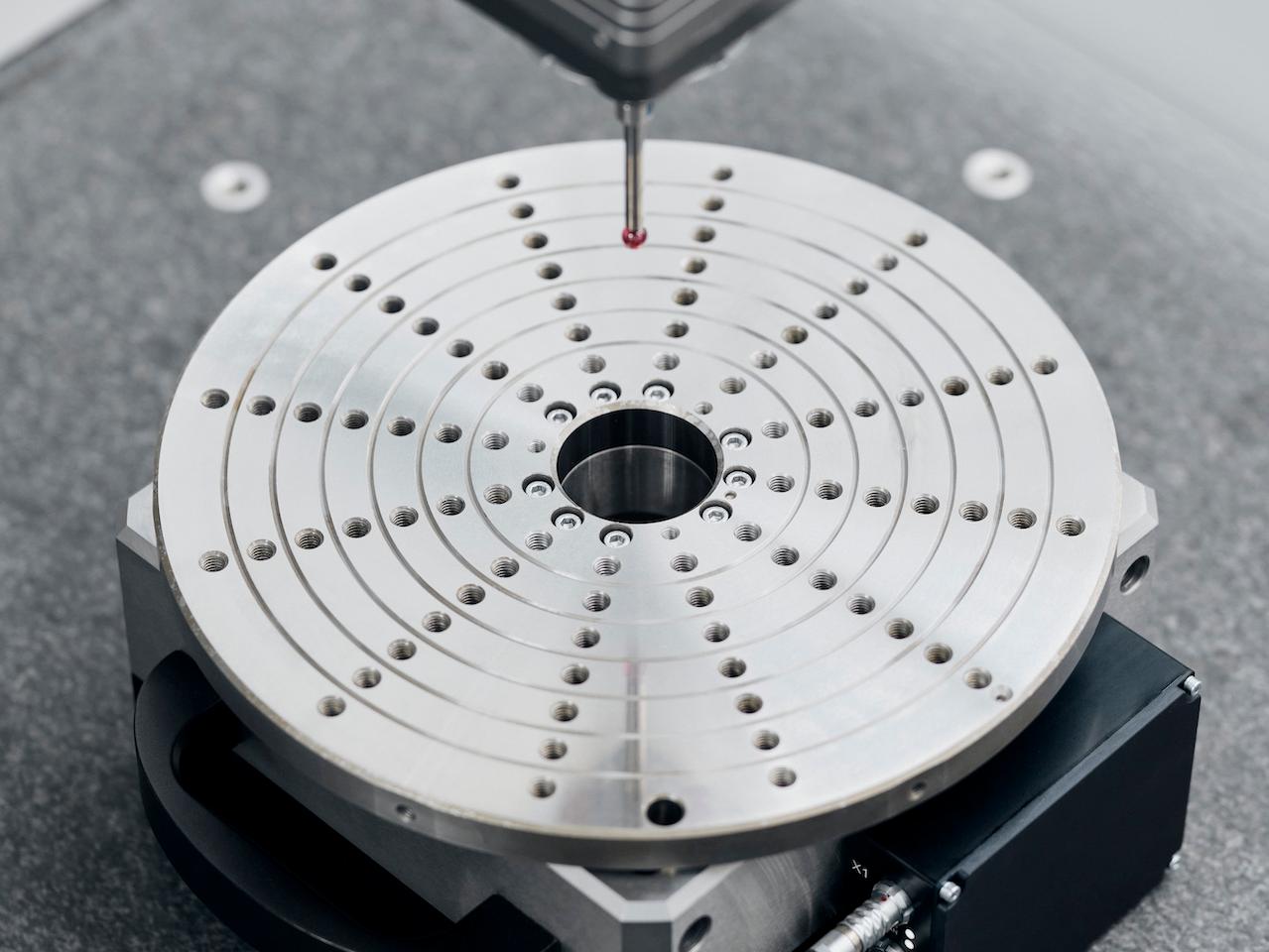

Mais flexibilidade com a mesa giratória da ZEISS

A mesa giratória flexível ZEISS RT-RB-100-1 pode ser instalada na área de medição como uma variante de configuração, conforme necessário, e depois convenientemente removida da área de medição novamente. Essa opção permite a medição em quatro eixos - em apenas uma máquina.

Destaques técnicos

  • Computer-aided Accuracy (CAA) (precisão auxiliada por computador)

    Computer-aided Accuracy (CAA) (precisão auxiliada por computador)

    Os componentes de erro devido aos efeitos de inércia induzidos dinamicamente são corrigidos com o auxílio de computadores.

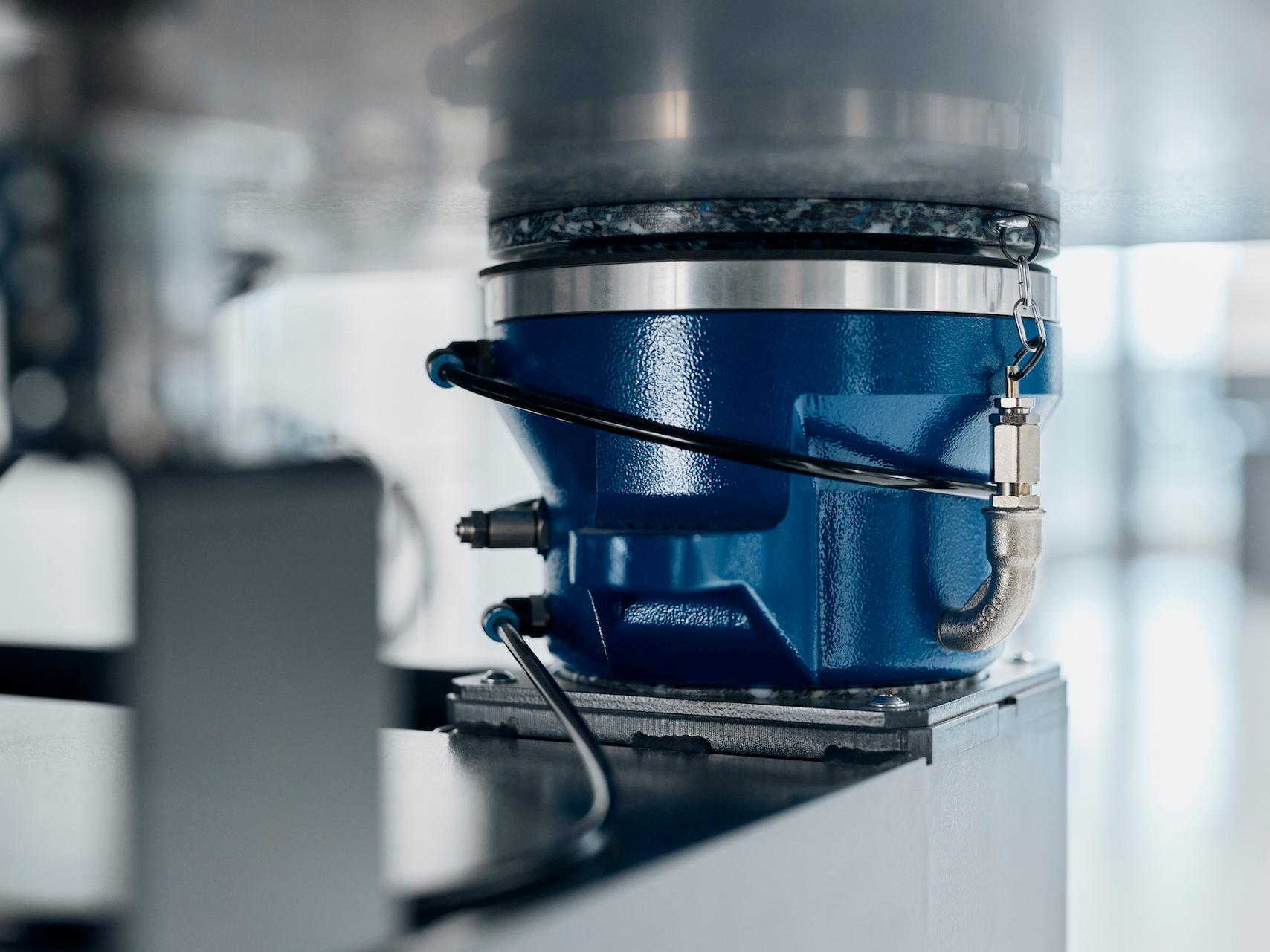

  • Rolamentos de ar e amortecedores de vibração

    Rolamentos de ar e amortecedores de vibração

    Os rolamentos de ar de quatro lados da ZEISS garantem estabilidade e precisão. Amortecedores de vibração ativos também estão disponíveis como opção para filtragem ideal das vibrações do piso.

  • Sensores de temperatura

    Sensores de temperatura

    Dois sensores para registrar a temperatura da peça de trabalho fazem parte do equipamento básico da ZEISS MICURA.

  • Unidade de controle separada

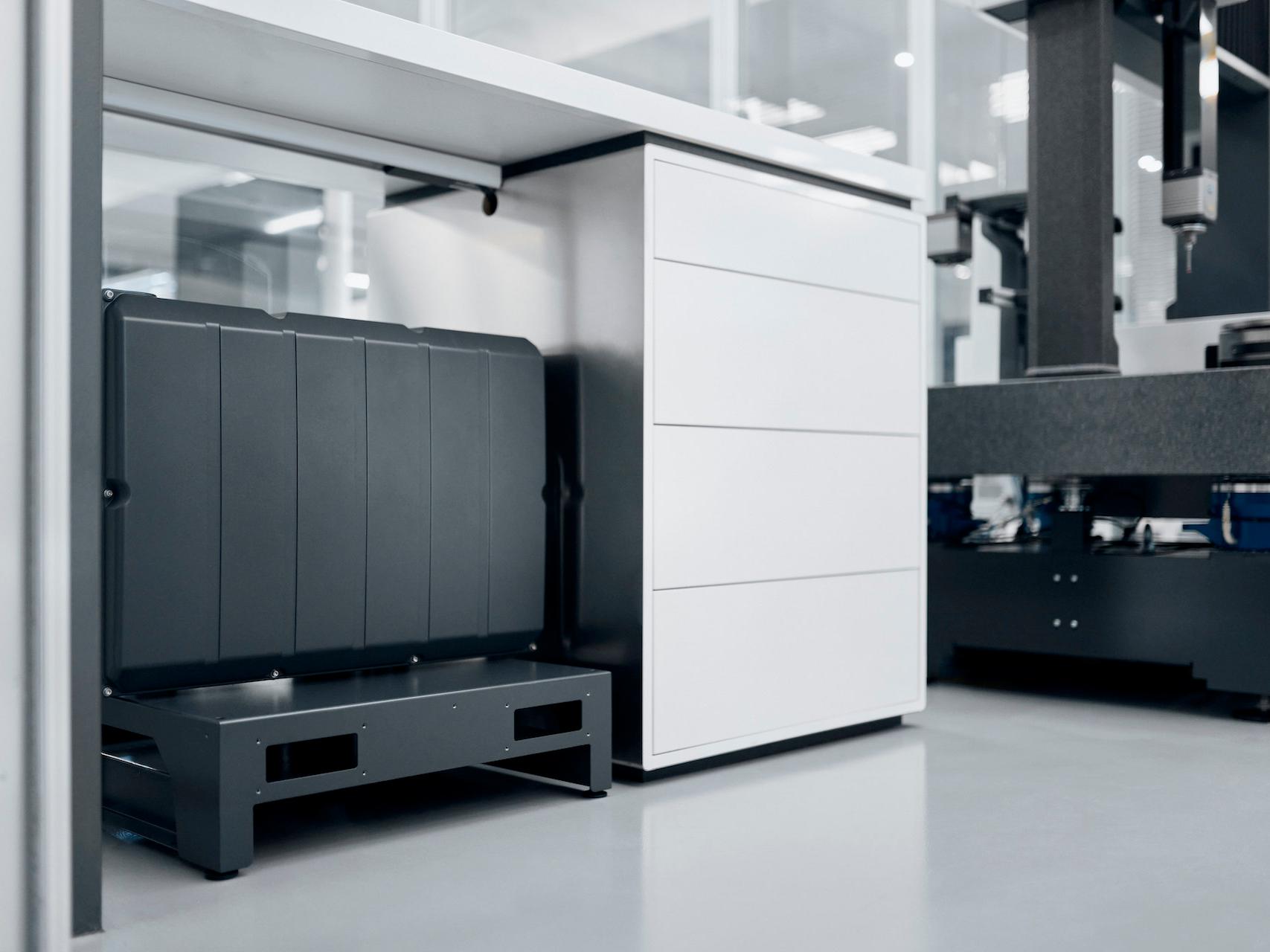

    Unidade de controle separada

    As influências térmicas podem ser minimizadas com a separação da máquina de medição por coordenadas e do controlador.

  • Coordenados tecnicamente

    Coordenados tecnicamente

    Todos os componentes são tecnicamente coordenados entre si: tecnologia de controle, software, apalpadores e componentes adicionais da ZEISS.

  • Controle ativo da força de apalpação

    Controle ativo da força de apalpação

    A força de apalpação do apalpador é controlada ativamente e é muito baixa - ideal para materiais sensíveis.

Dados técnicos

Faixa de medição em dm

5/7/6

Precisão de

0,7 + L/400 μm

Apalpadores

ZEISS VAST XT gold

ZEISS VAST XTR gold

Peso máximo da peça de trabalho

730 kg

Software

ZEISS CALYPSO
