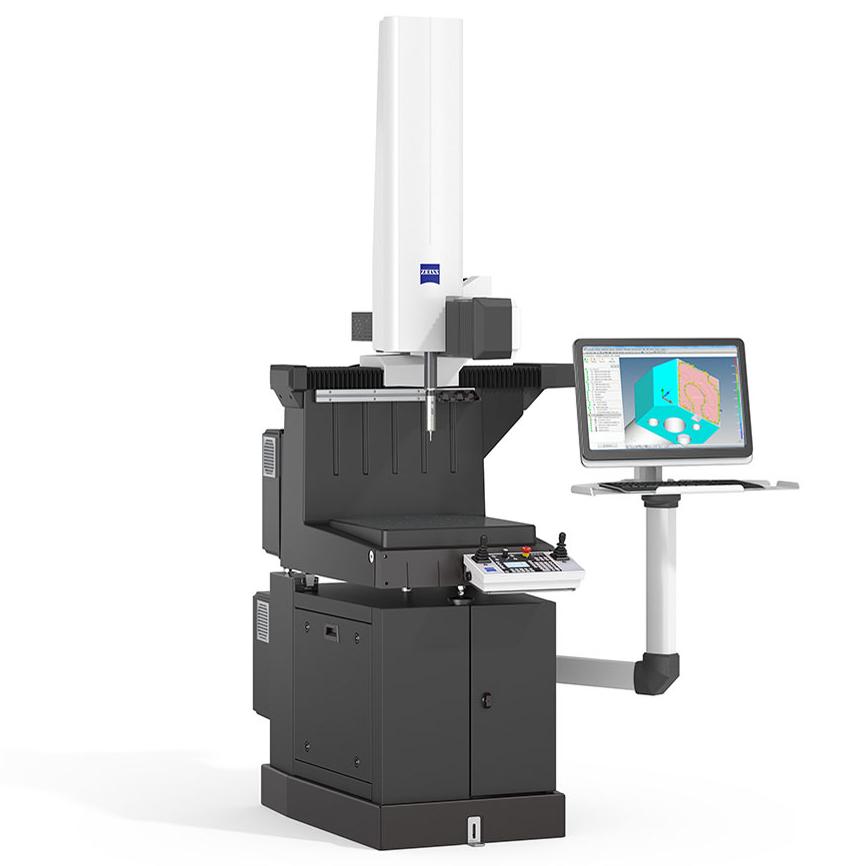

ZEISS DuraMax

A escolha natural para o chão de fábrica

A garantia de qualidade é exigente e os requisitos à CMM são altos, especialmente no ambiente de produção. O ZEISS DuraMax combina robustez, precisão e eficiência, tornando-o a escolha perfeita para medição em linha diretamente em seu pavilhão de produção. O ZEISS DuraMax não se intimida com condições ambientais adversas e resiste até mesmo a altas temperaturas. Em conjunto com o sensor ZEISS VAST XXT, ele permite medições rápidas de ponto único, bem como o escaneamento de contornos e superfícies de forma livre, tornando supérfluos os medidores fixos.

  • Design robusto para ambientes de produção
  • Alta precisão em condições variáveis
  • Tecnologia avançada de escaneamento
ZEISS DuraMax
Contato

Visão geral de todos os benefícios

  • Eficiência

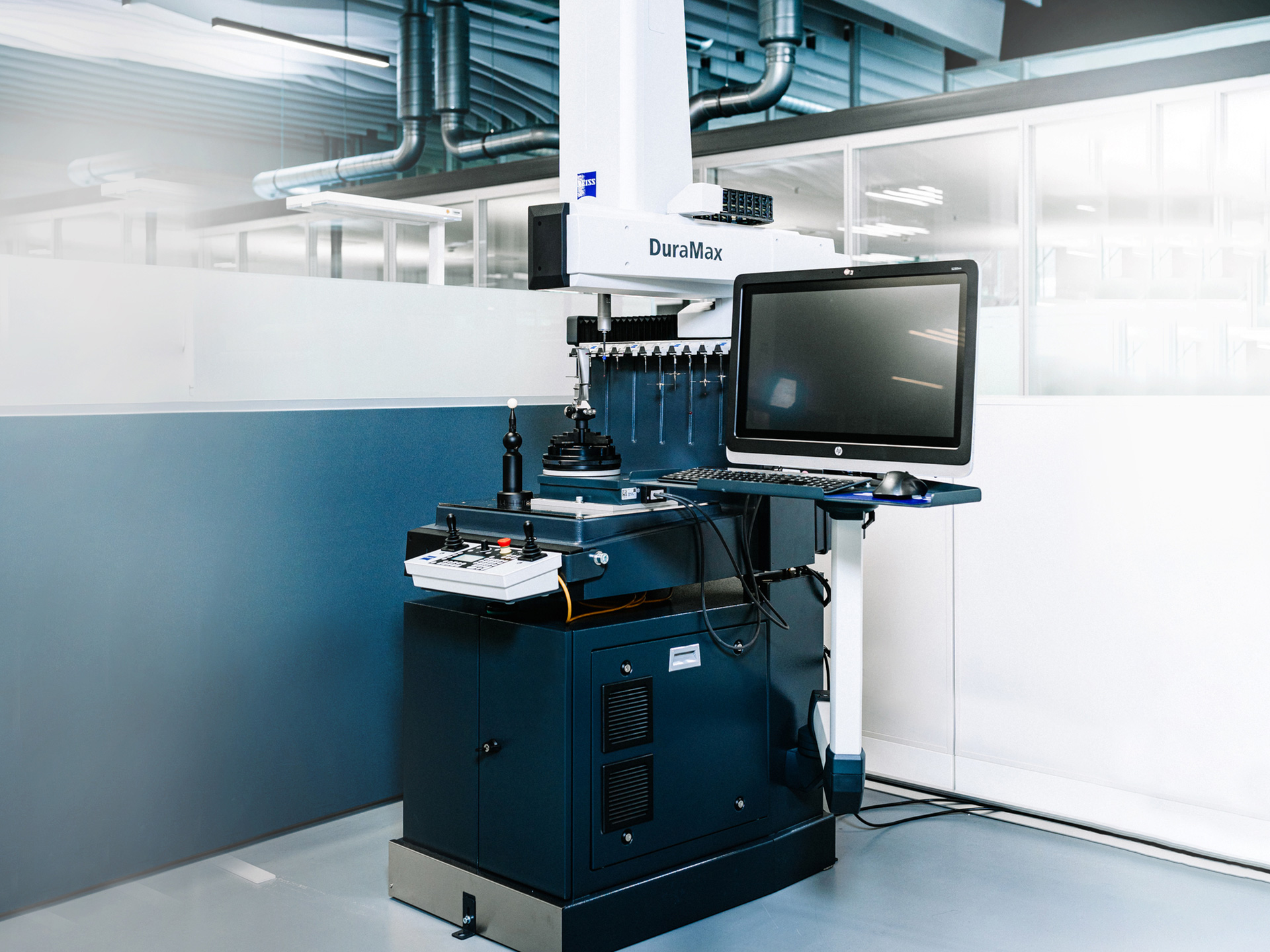

    Uma máquina de medição por coordenadas (CMM) rotulada como "DuraMax" em um ambiente de laboratório limpo e moderno, com um monitor grande e um painel de controle na frente e tubos e paredes divisórias brancas ao fundo.

    Relação ideal entre volume de medição e área ocupada

    • Design que economiza espaço para uma pegada pequena
    • Volume de medição generoso e de fácil acesso
    • Carregamento por três lados e por cima
    • Não é necessário ar comprimido

  • Velocidade

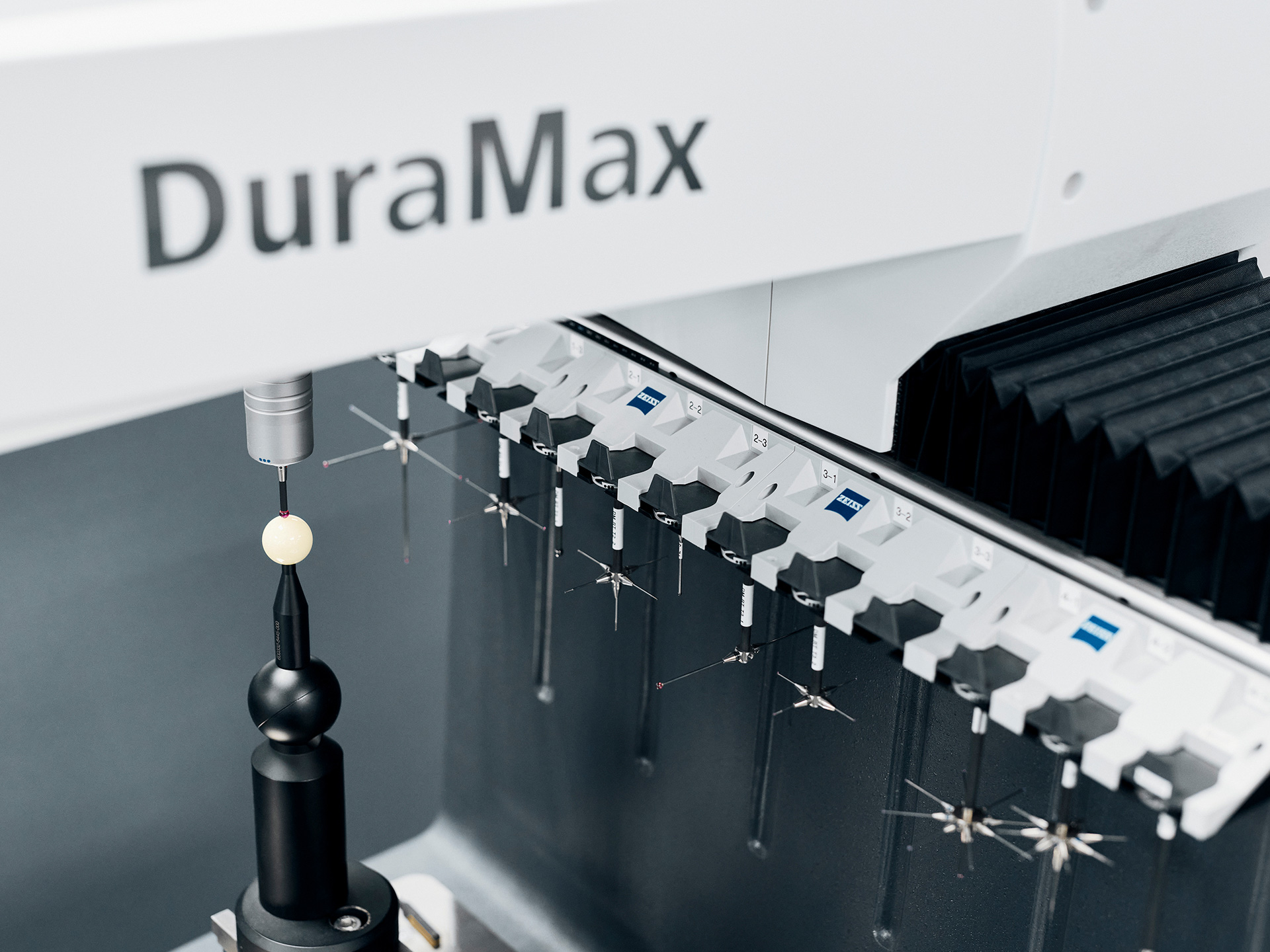

    Vista de perto de uma máquina de medição de precisão DuraMax com vários apalpadores.

    Tempos de operação reduzidos e medições rápidas

    • Escaneamento rápido com o ZEISS VAST XXT
    • Medições de ponto único com o apalpador ZEISS VAST
    • ZEISS Duplex System para aumentar a produtividade
    • Medição de quatro eixos com mesa giratória

  • Precisão

    Engenheiro operando uma máquina de medição DuraMax em um laboratório de fabricação moderno.

    Resultados precisos mesmo em ambientes adversos

    • Proteção contra poeira e umidade
    • Base ShopFloor com classificação IP54
    • Estabilidade térmica devido às balanças de vitrocerâmica
    • Porca de acionamento linear e sistema de guia de rolamento de esferas com guia coberto em todos os eixos
    • Amortecimento passivo de vibrações como padrão

Clique nos marcadores circulares na imagem para abrir a caixa de informações que contém mais detalhes.

Totalmente equipado para seus desafios

Descubra os recursos exclusivos do ZEISS DuraMax
Máquina de medição por coordenadas da ZEISS com painel de controle e monitor mostrando um modelo de peça 3D em um laboratório de inspeção moderno e bem iluminado.
ZEISS VAST XXT
ZEISS VAST XXT

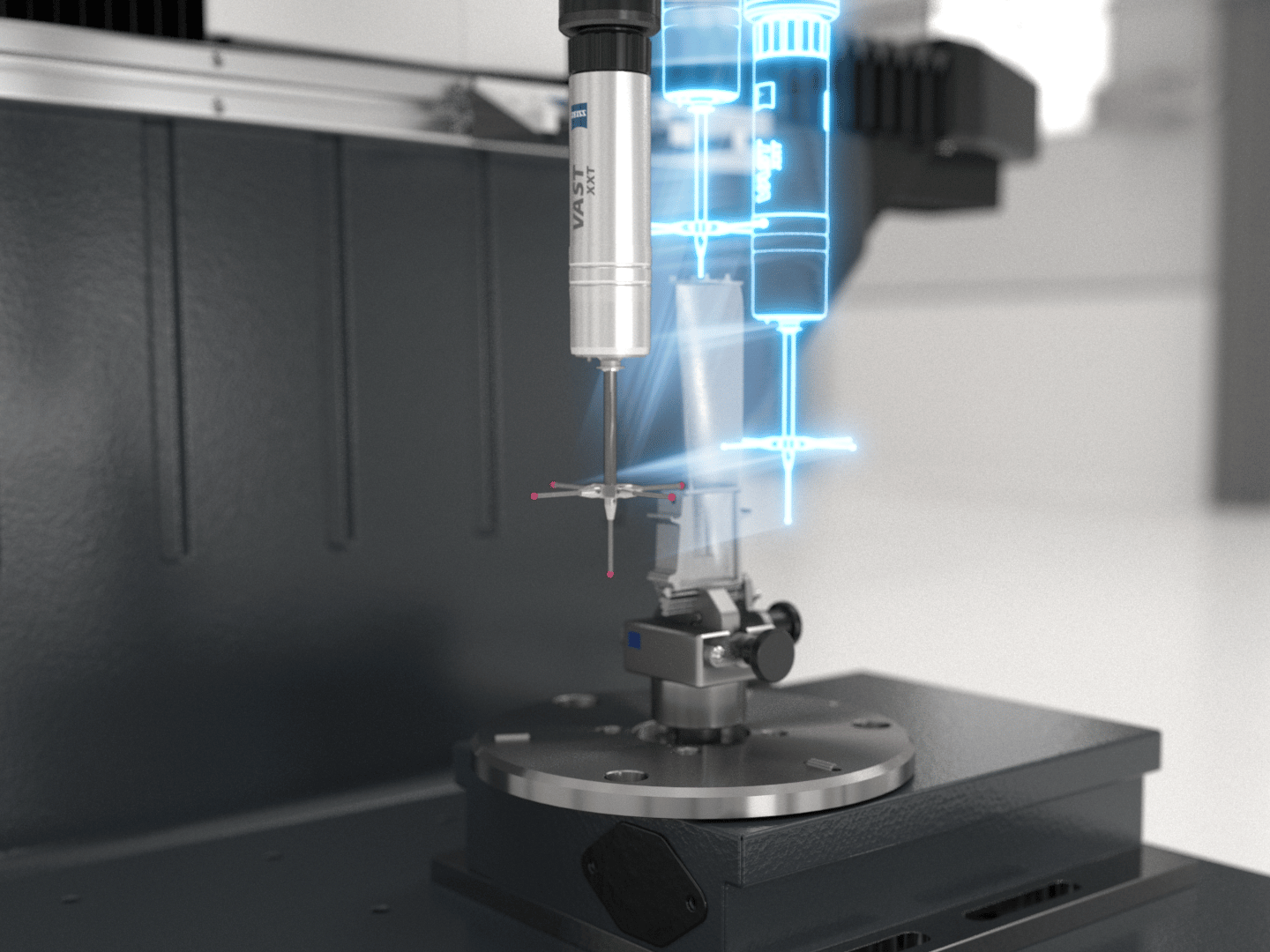

O ZEISS VAST XXT permite medição e escaneamento de ponto único. Isso oferece produtividade ideal com resultados estáveis. A tecnologia de escaneamento permite a medição de uma densidade de pontos muito maior e, portanto, uma melhor avaliação da tolerância de tamanho, forma e posição. Um amplo espectro de pontas de apalpador permite que você meça características mais complexas em mais peças.
Saiba mais
Mesa giratória
Mesa giratória

Em combinação com a mesa giratória opcional, você ganha ainda mais flexibilidade para peças pequenas simétricas rotacionais, permitindo medir tarefas complexas com um quarto eixo. Isso não apenas reduz a complexidade dos sistemas de pontas de apalpadores, mas também o tempo de operação devido ao menor número de trocas de apalpadores.
Acessórios
Acessórios

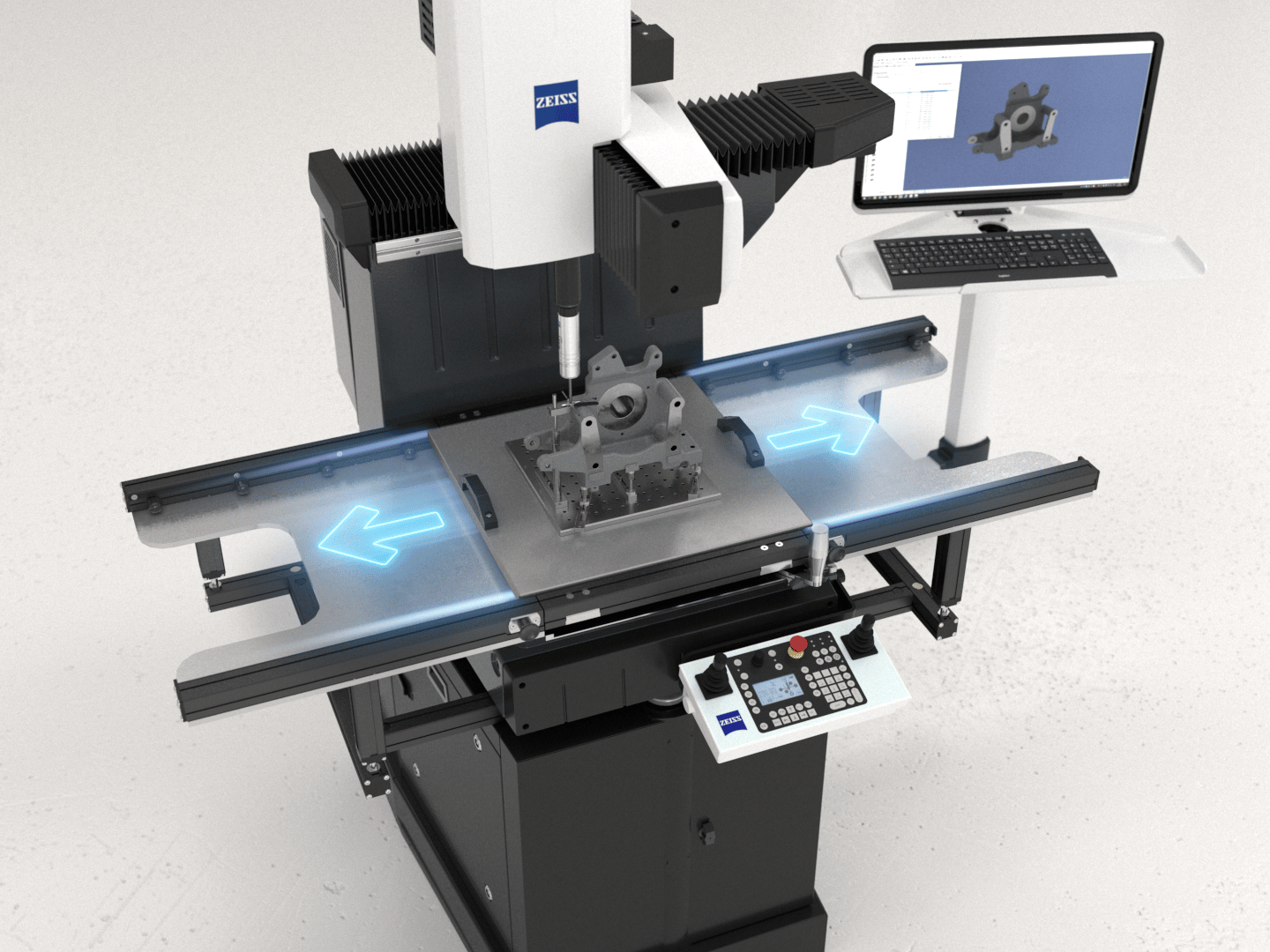

A ZEISS Integration Series permite a expansão flexível de sua solução de medição para uma integração ideal em seus processos existentes e um aumento na produtividade e no rendimento.
ZEISS Calypso
ZEISS Calypso

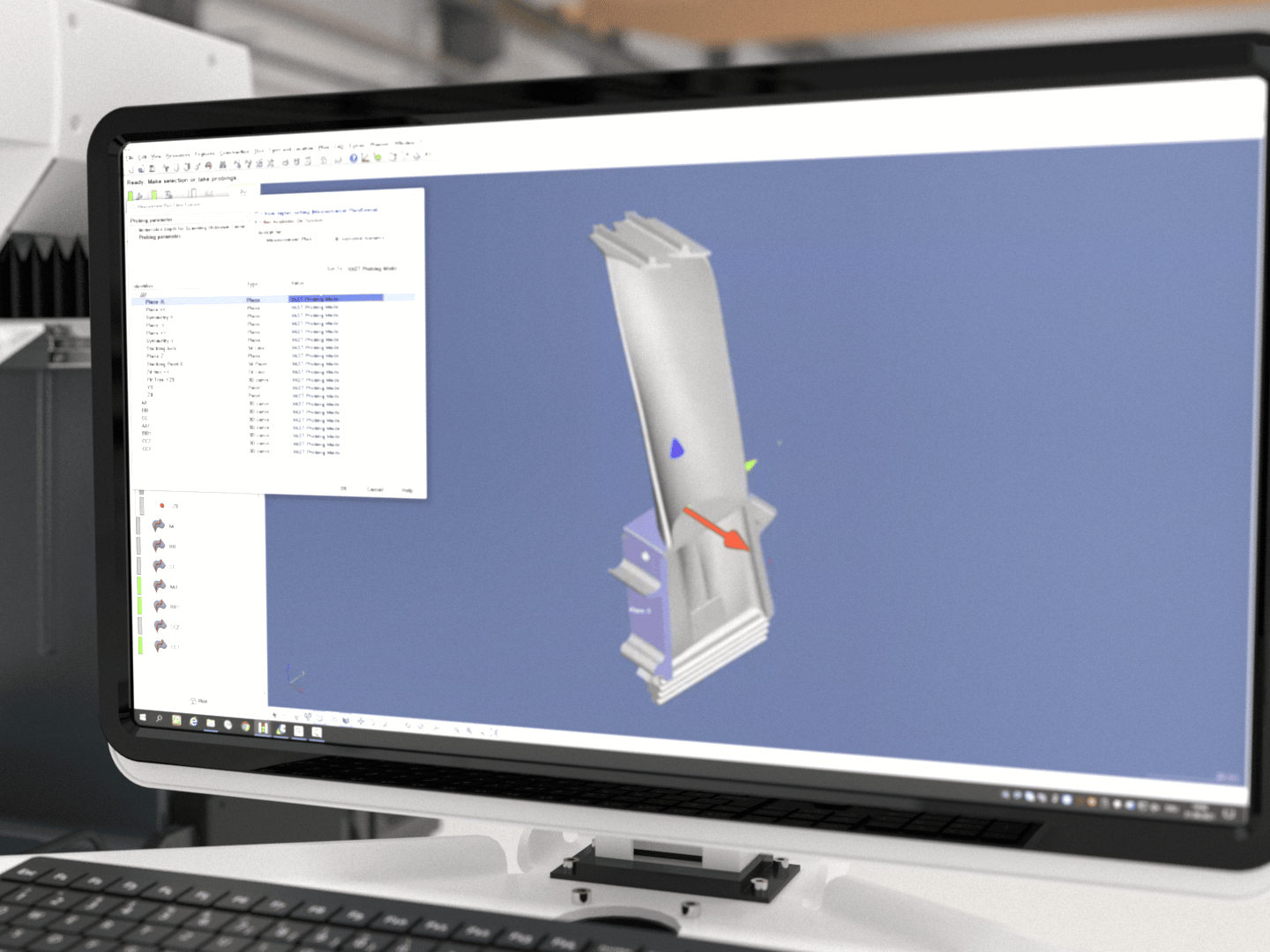

O software intuitivo ZEISS CALYPSO oferece um alto nível de flexibilidade para diferentes tarefas de medição, enquanto o ZEISS CALYPSO express permite uma programação simples. O modo de ponto único para o ZEISS DuraMax agora também permite operar seu sensor tátil no modo de apalpação ZEISS VAST, economizando até 25 a 80% do tempo de medição, dependendo da tarefa.
Saiba mais
Resistividade de temperatura
Resistividade de temperatura

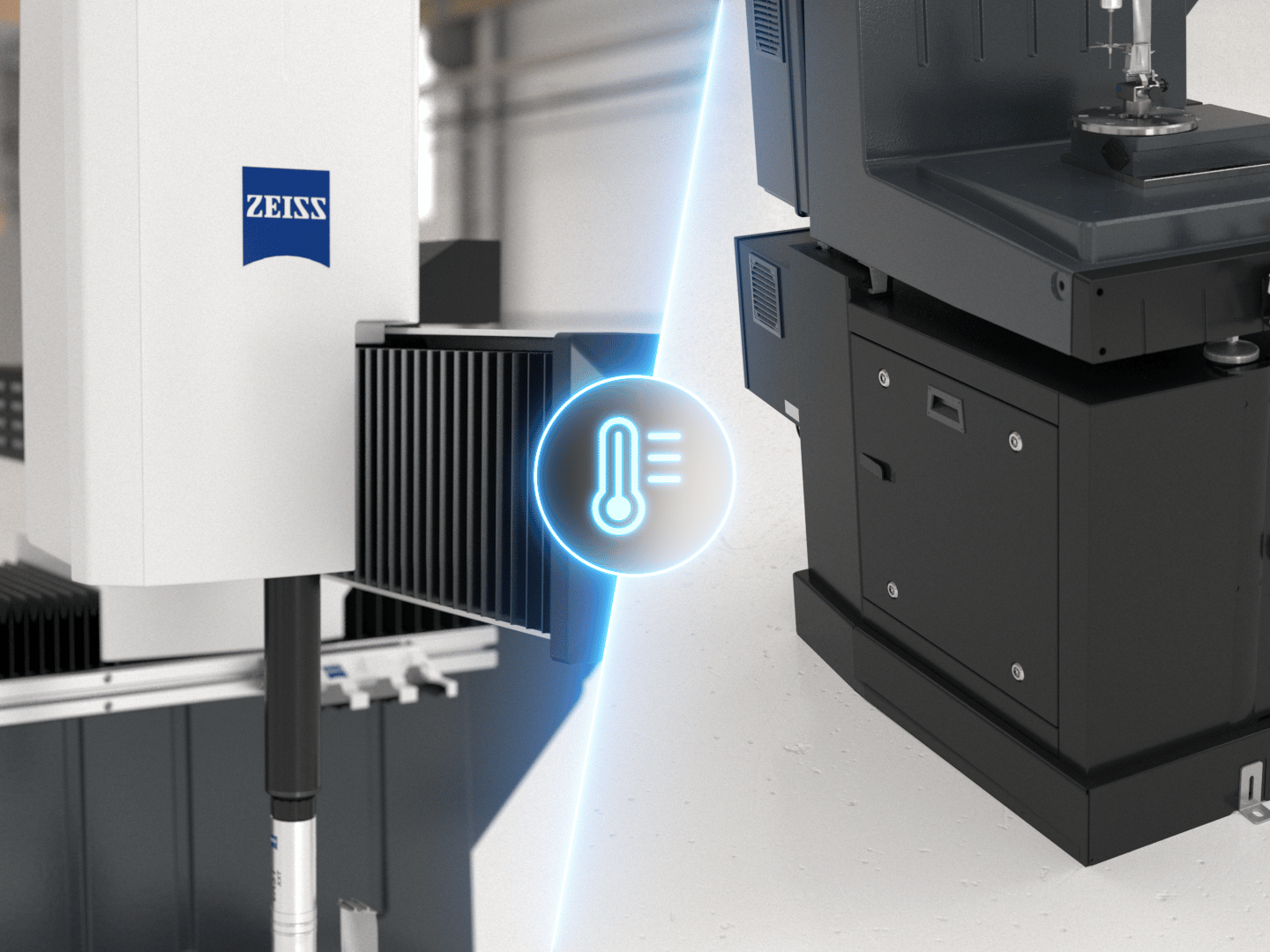

Todos os eixos são equipados com balanças de vidro-cerâmica. Elas não se expandem com o aumento da temperatura, permitindo medições estáveis em temperaturas de +18 °C a +30 °C. A base IP54 protege o hardware do computador.
Isolamento pneumático de vibração
Isolamento pneumático de vibração

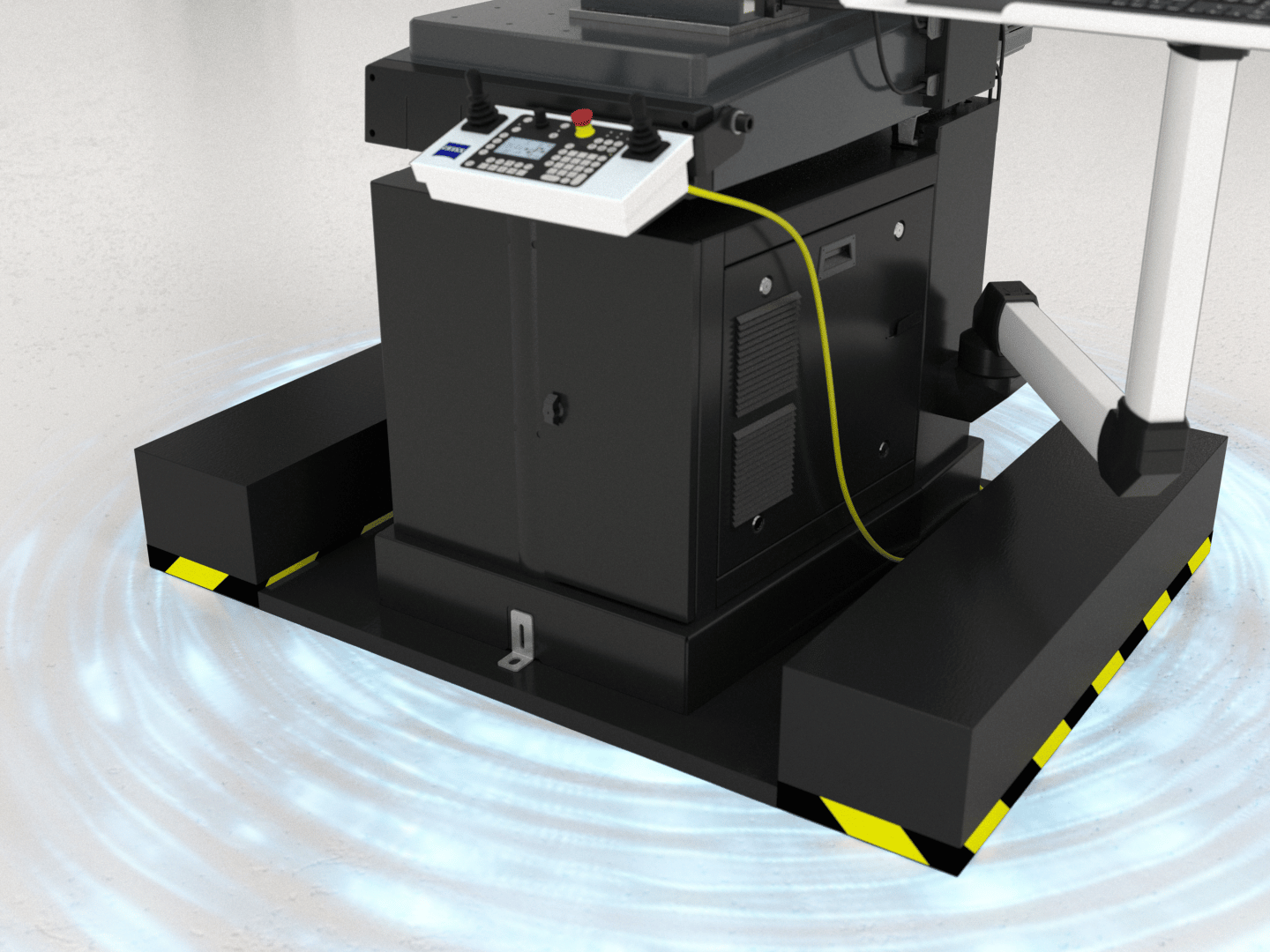

O isolamento pneumático de vibração opcional evita a influência das vibrações do solo nos resultados da medição e oferece controle automático de nível. Ele também pode ser adaptado para o ZEISS DuraMax e o ZEISS O-INSPECT.
Volume de medição
Volume de medição

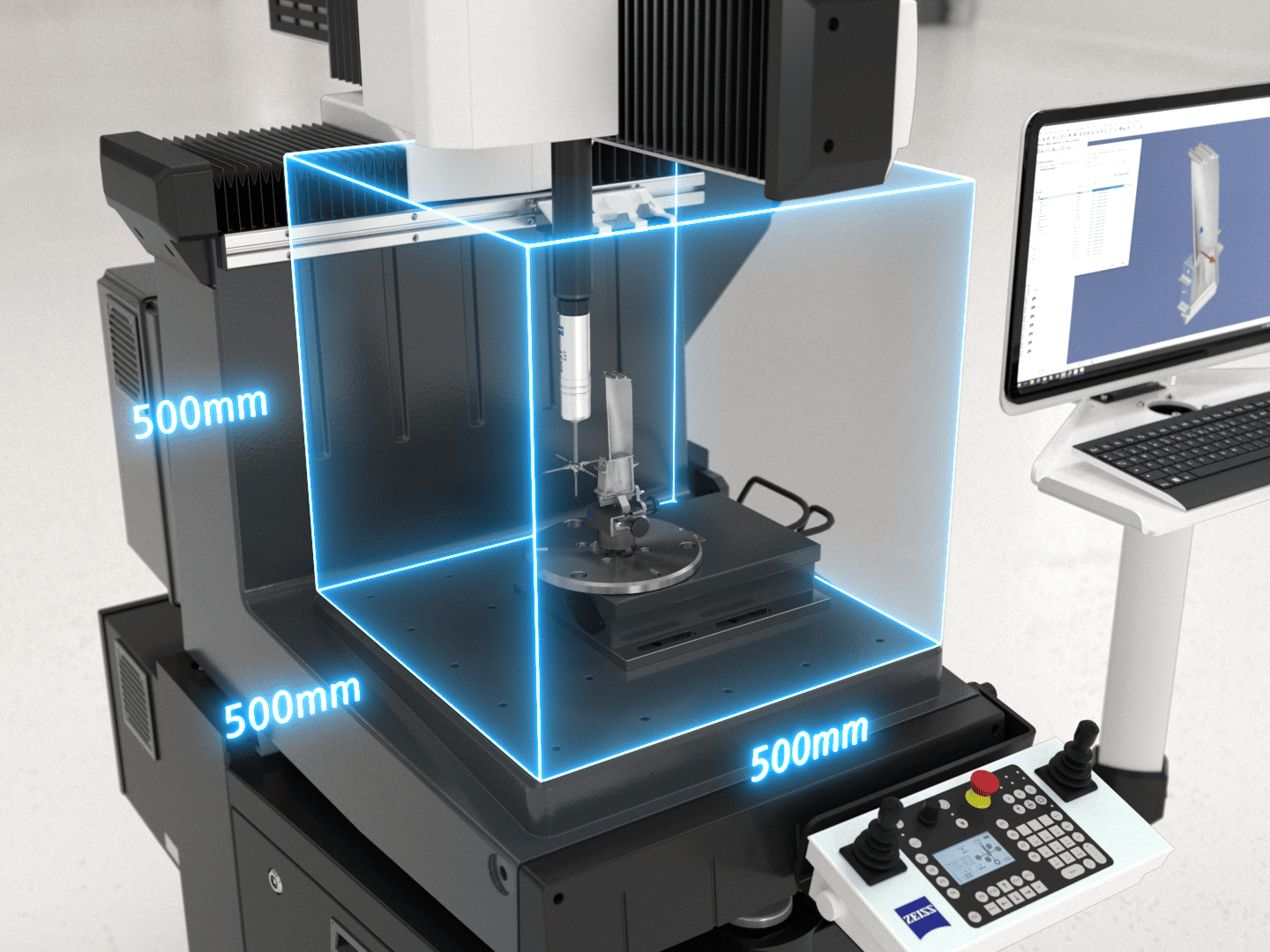

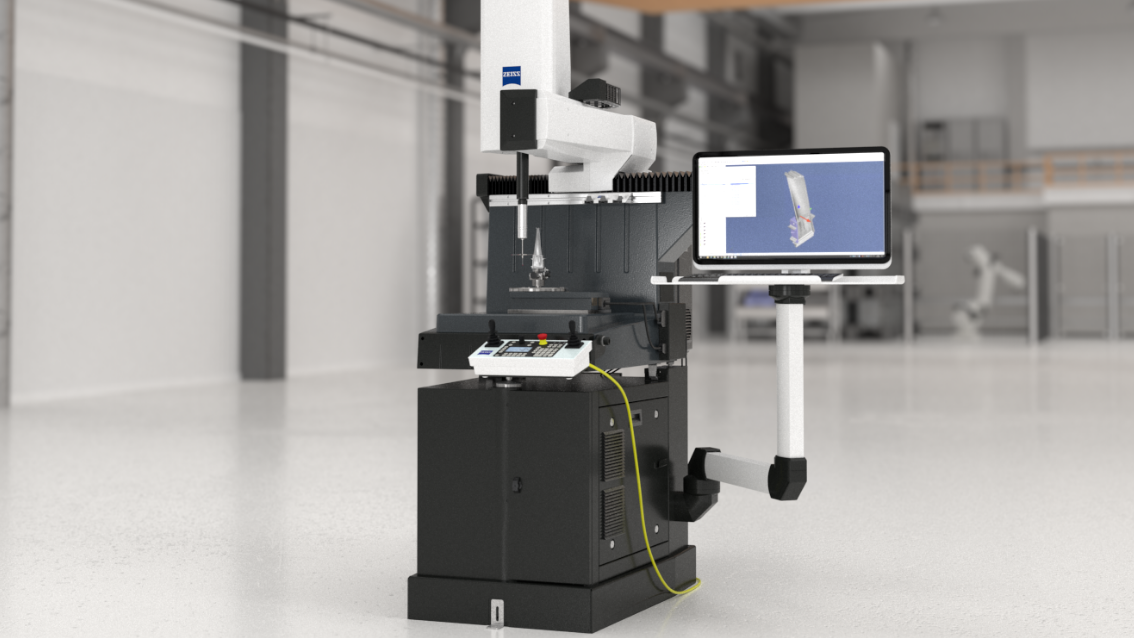

O ZEISS DuraMax oferece uma relação imbatível entre volume de medição e área ocupada.  A acessibilidade ideal, uma visão clara do volume de medição e o carregamento em uma altura de trabalho ideal por três lados e por cima melhoram a ergonomia e a segurança e reduzem o tempo de operação.
Máquina industrial de medição por coordenadas com uma coluna branca alta em uma base preta, mostrada ao lado de um monitor de computador montado que exibe um modelo de peça em 3D.

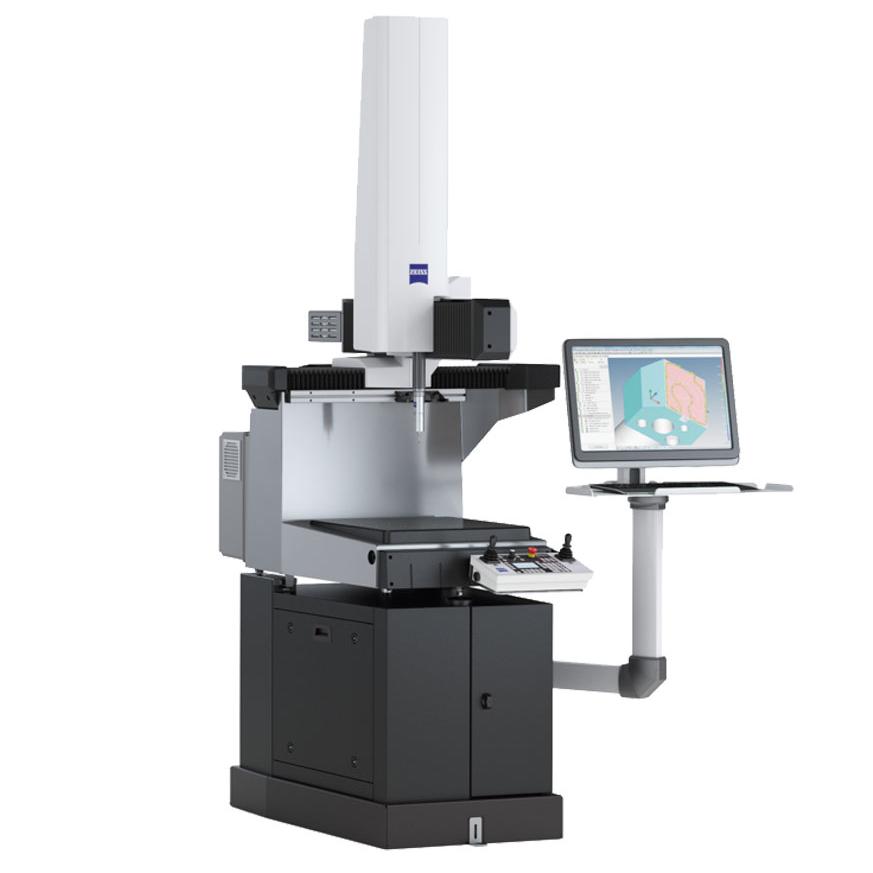

ZEISS DuraMax HTG

Ainda menos sensível a temperaturas e muito mais robusto

O ZEISS DuraMax HTG oferece a mais ampla faixa de temperaturas com o mais alto gradiente de temperaturas e pode ser operado tanto no local de produção quanto em sistemas de automação. Isso proporciona mais flexibilidade, pois você pode realizar suas tarefas de medição com ainda mais resistência às influências ambientais.

Destaques

  • Medição precisa em altas temperaturas
  • Balanças Zerodur para a menor expansão de calor possível
  • Sensores de temperatura para correção da temperatura da peça de trabalho
  • Elementos filtrantes adicionais nos eixos X e Y para proteção contra sujeira e poeira

ZEISS Integration Series: Soluções adequadas para cada tarefa de medição

A linha de produtos da ZEISS Integration Series permite a expansão flexível de sua solução de medição para garantir a integração ideal em seus processos existentes e para aumento na produtividade e no rendimento.
  • Máquina de medição por coordenadas com uma grande mesa de inspeção de metais e um apalpador da marca ZEISS, ao lado de um monitor de computador que exibe software de automação e controle em um laboratório industrial moderno.

    Sistema duplex

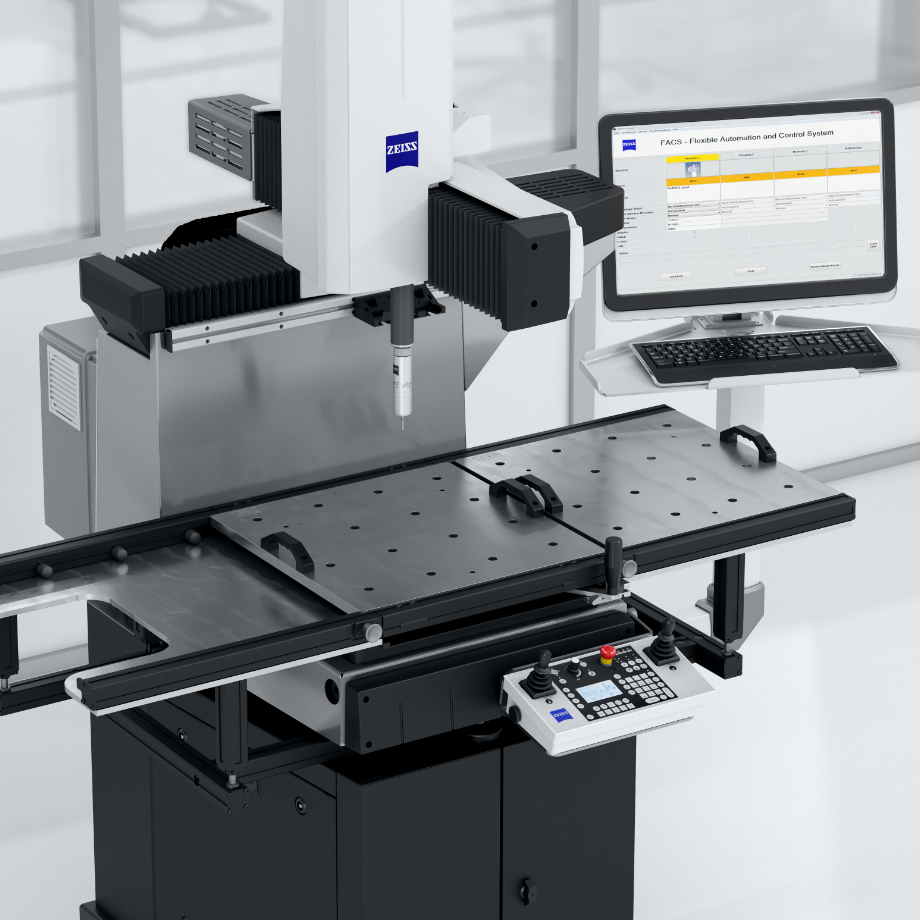

    O sistema duplex para o ZEISS DuraMax melhora a utilização da máquina, pois as peças podem ser fixadas e soltas paralelamente ao processo de medição. Além disso, o sistema melhora a ergonomia do manuseio das peças e evita danos aos sensores de medição

    Configuração durante o processo de medição

    • Utilização otimizada da CMM
    • Alto rendimento de peças de trabalho
  • Um teclado sem fio fino em frente a um monitor grande e inclinado que exibe gráficos de dados azuis e um diagrama de máquina em um fundo branco.

    Interface de automação

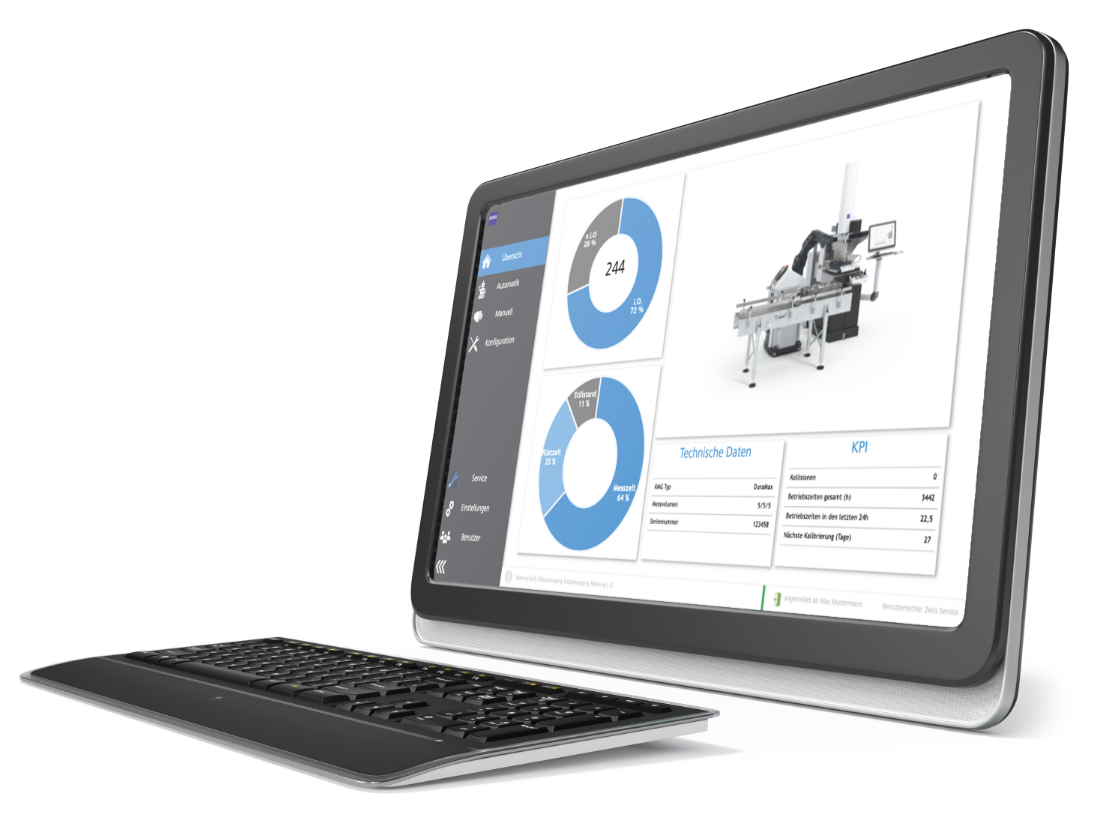

    A ZEISS Automation Interface permite que você automatize facilmente seu dispositivo de medição sem nenhum esforço de engenharia. Além de iniciar planos de medição e fornecer feedback sobre os resultados das medições ou o status da máquina, o aplicativo permite controlar os periféricos da CMM. A interface também é pré-configurada para todos os produtos da ZEISS Integration Series. Por exemplo, o controle de fixações automáticas ou a alimentação de paletes podem ser configurados sem esforço com apenas alguns cliques. Dispositivos individuais desenvolvidos por você também podem ser controlados por meio da configuração.

    Fácil automação de periféricos da CMM

    • Interfaces de comunicação padronizadas: OPC UA, Profinet, EthernetIP
    • A administração do usuário permite que os operadores da planta, técnicos de medição, configuradores ou serviços vejam exatamente o que precisam
    • Pode ser usado tanto no modo automático quanto no manual, mesmo por operadores não treinados
    • Configuração simples por clique e diretamente pela interface do usuário, sem programação complexa do CLP
    • Comissionamento eficiente com baixos riscos de projeto e custos reduzidos

Especificações técnicas

DuraMax
DuraMax HTG

Volume de medição

500 x 500 x 500 mm3

500 x 500 x 500 mm3

Erro de medição de comprimento E0 em μm
E0/E40 em µm MPE de acordo com a norma ISO 10360-2:2009

2,4 + L/300 18 °C - 22 °C

2,2 + L/300 18 °C - 22 °C

Faixa de temperatura estendida
(ZEISS TVA 1) E0/E40 em µm

2,7 + L/250 18 °C - 26 °C

2,5 + L/250 18 °C - 26 °C

Faixa de temperatura estendida
(ZEISS TVA 2) E0/E40 em µm

2,9 + L/200 18 °C - 30 °C

2,7 + L/200 18 °C - 30 °C

Faixa de temperatura estendida
(ZEISS TVA 3) E0/E40 em µm

não disponível

3,9 + L/100 15 °C - 40 °C

Software

ZEISS CALYPSO

ZEISS CALYPSO

Sensor tátil

VAST XXT TL 3

VAST XXT TL 3

Comprimento da ponta do apalpador

radialmente até 65 mm (star stylus)

radialmente até 65 mm (star stylus)

Diâmetro do apalpador

0,3 - 8 mm

0,3 - 8 mm
