Serviços de medição de engrenagens

Apoio profissional a suas tarefas de medição

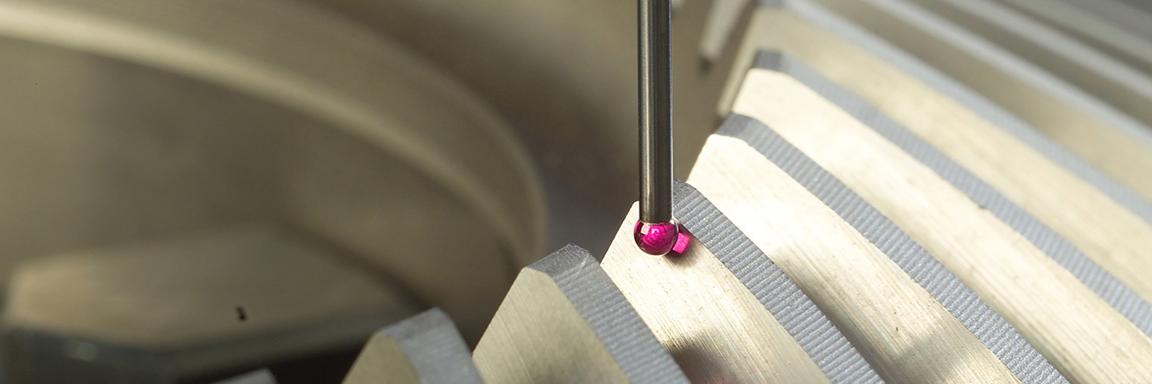

Oferecemos suporte profissional para suas tarefas de medição, graças às nossas décadas de experiência em tecnologia de engrenagens, e encontraremos o procedimento de medição correto para cada uma de suas aplicações. A solução de medição é baseada em cada aplicação. Isso pode ser uma medição com ou sem uma mesa giratória e um sistema de apalpador star, ou uma medição horizontal com um sistema de apalpador fan.

Ampla faixa de medição

As máquinas de medição por coordenadas da ZEISS e o software ZEISS GEAR PRO permitem medir e analisar, de acordo com os padrões, todos os tipos comuns de rodas dentadas até um diâmetro externo de três metros e 16 toneladas de peso.

Saiba mais

De acordo com os padrões

A análise da medição de engrenagens segue os padrões nacionais e internacionais, como DIN, ISO, AGMA e JIS, ou as tolerâncias definidas pelo usuário.

Comparações de valores nominais-reais

Quando houver um modelo CAD, também podemos usar os tomógrafos computadorizados ZEISS METROTOM para gerar uma comparação nominal/real de engrenagens feitas de plástico, além dos diagramas padrão de rodas dentadas.

Saiba mais

Medições de engrenagens

Campos de aplicação

Engrenagem cilíndrica

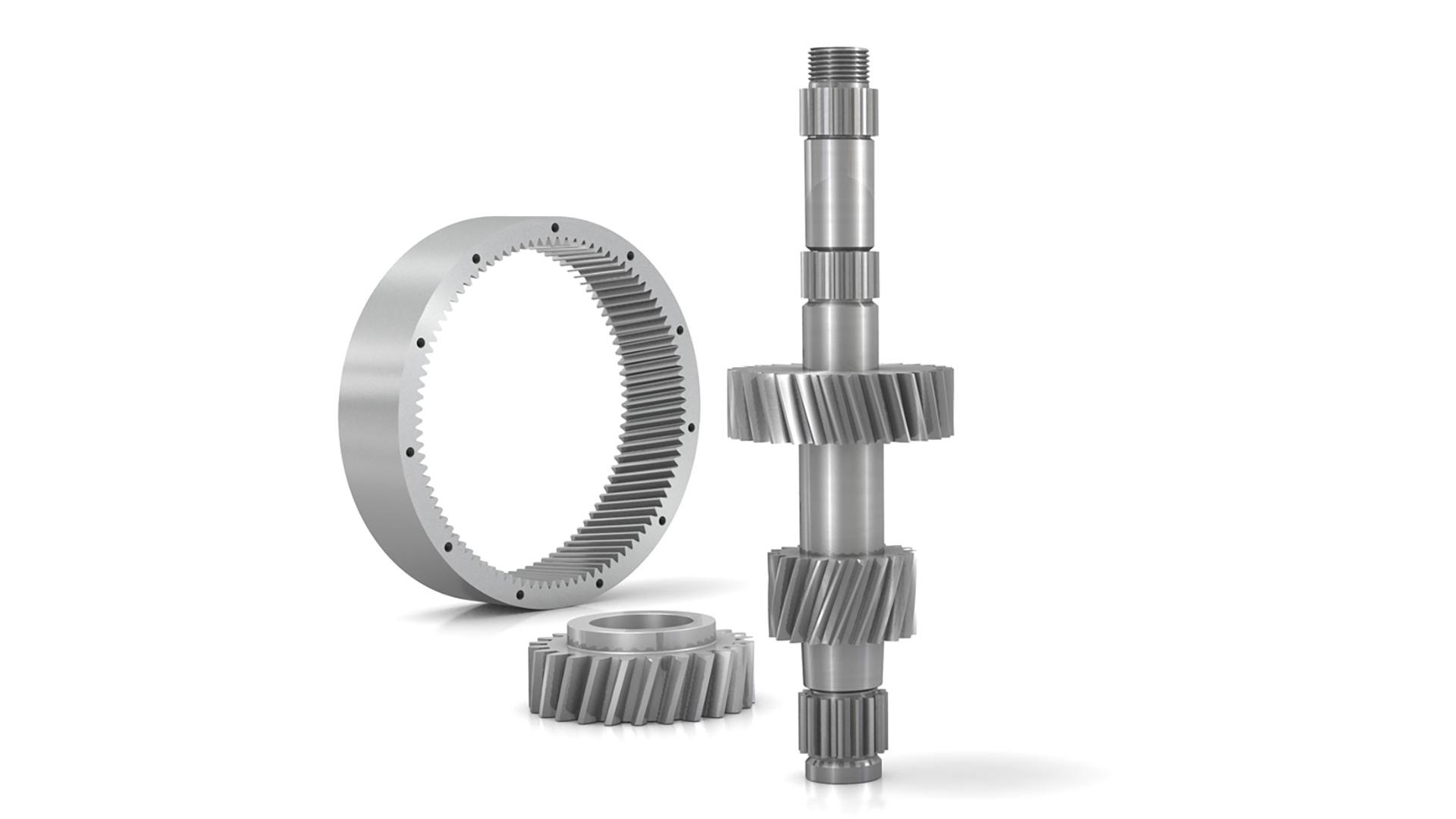

Podem ser medidas engrenagens e splines involutas, bem como splines com perfis lineares. Não importa se é uma engrenagem externa ou interna, de dentes retos ou helicoidais. Formas especiais, como engrenagens com correção cônica ou chanfrados, bem como splines de chaveta paralela ou serrilhados, também podem ser analisados. O ZEISS GEAR PRO involute também é compatível com o formato GDE (GearDataExchange), comum do setor.

ZEISS GEAR PRO involute protocol

Engrenagem cônica espiral e reta

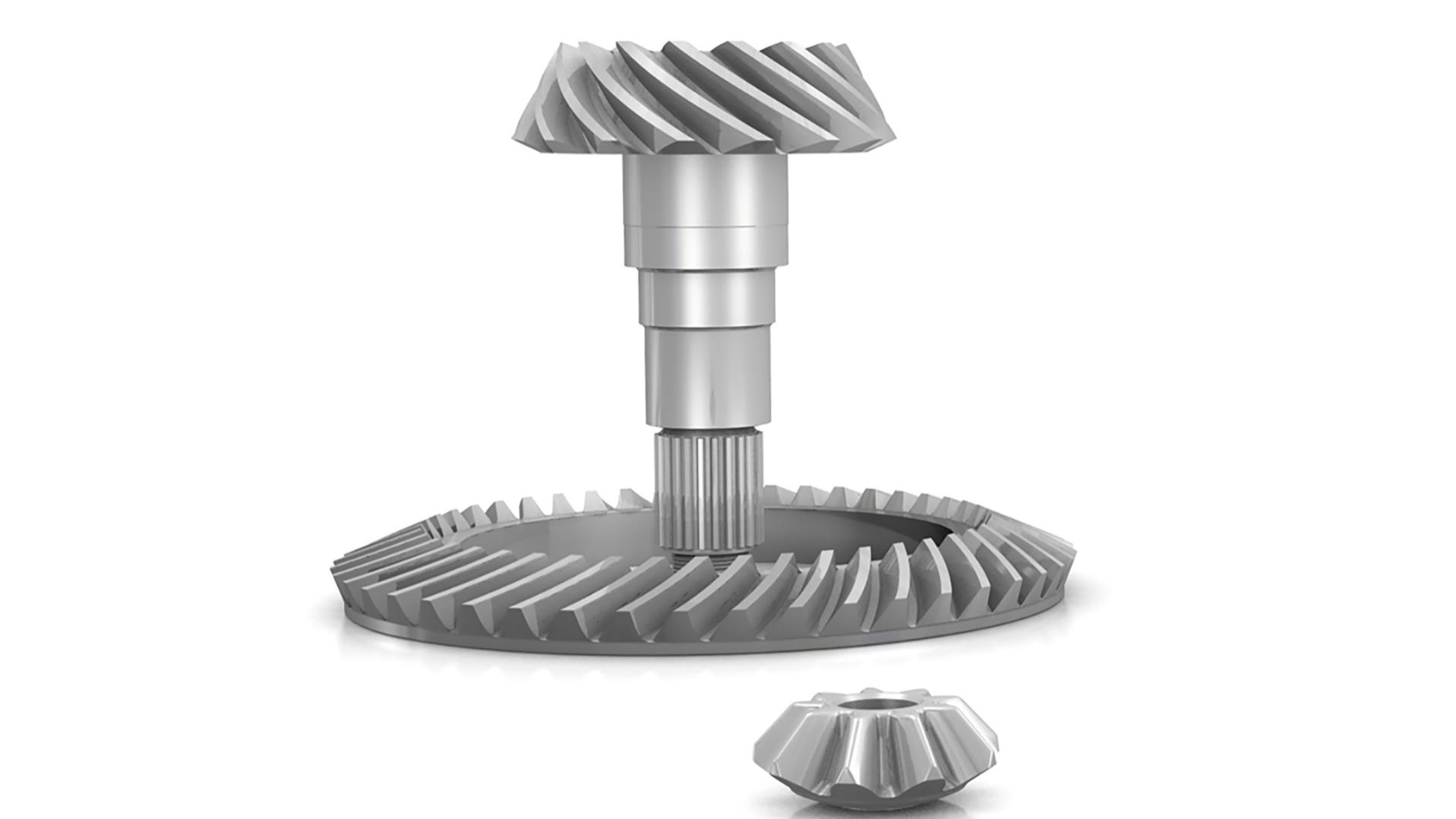

É feita uma distinção entre as engrenagens cônicas espirais e as retas. Todas as variações, como pinhões, engrenagens de anel e matrizes, também podem ser medidas. Os dados nominais podem ser gerados em formatos típicos do setor, como Gleason (GAGE) ou Klingenberg (KIMOS), ou podem ser importados de um modelo CAD. Se não houver dados nominais, o método da engrenagem principal (ou digitalização) também pode ser aplicado.

ZEISS GEAR PRO bevel protocol

Sem-fim

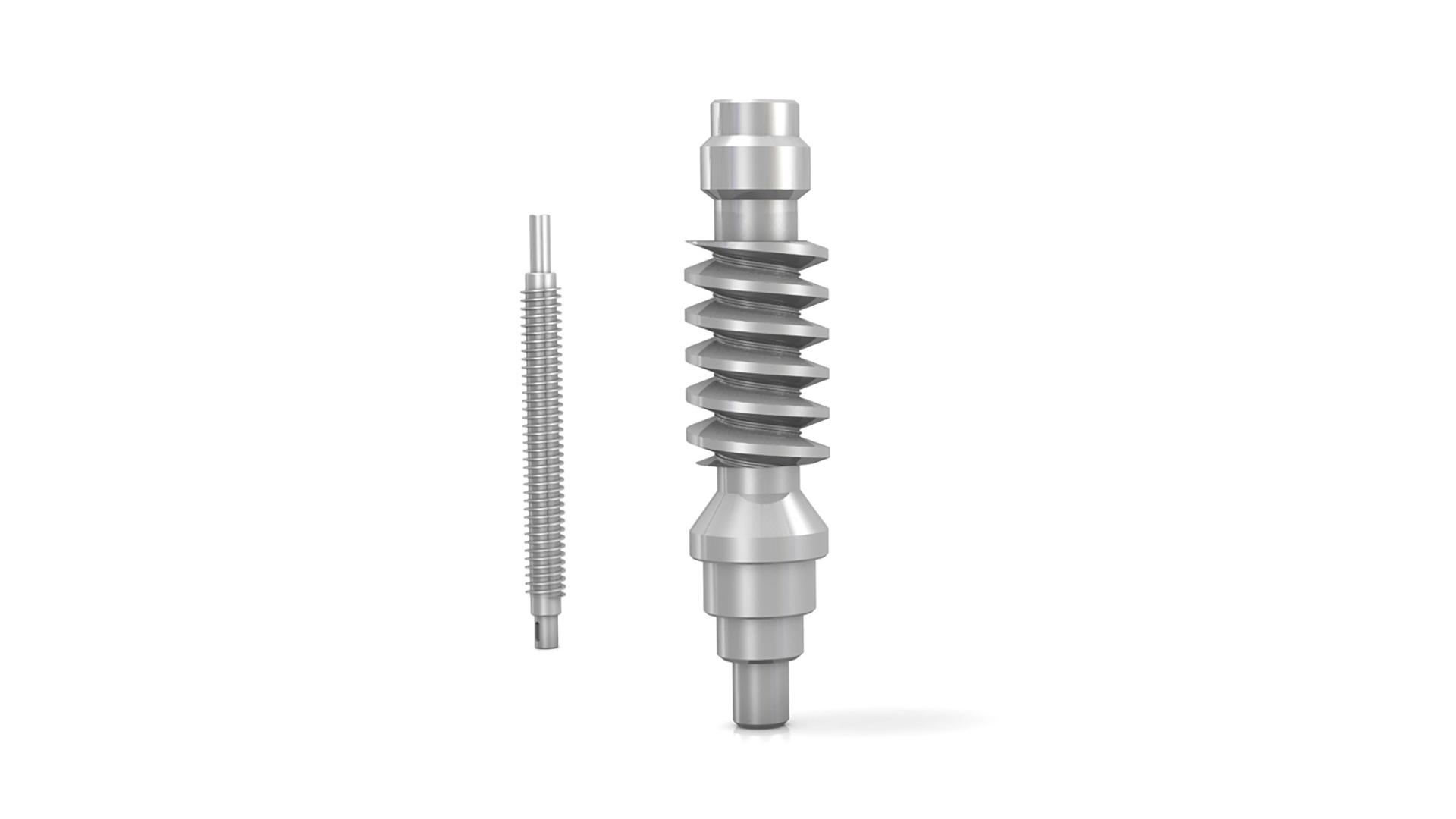

Todos os perfis típicos de sem-fim, como ZI, ZA, ZN e ZK, podem ser medidos e analisados de acordo com os padrões.

ZEISS GEAR PRO worm protocol

Rotor

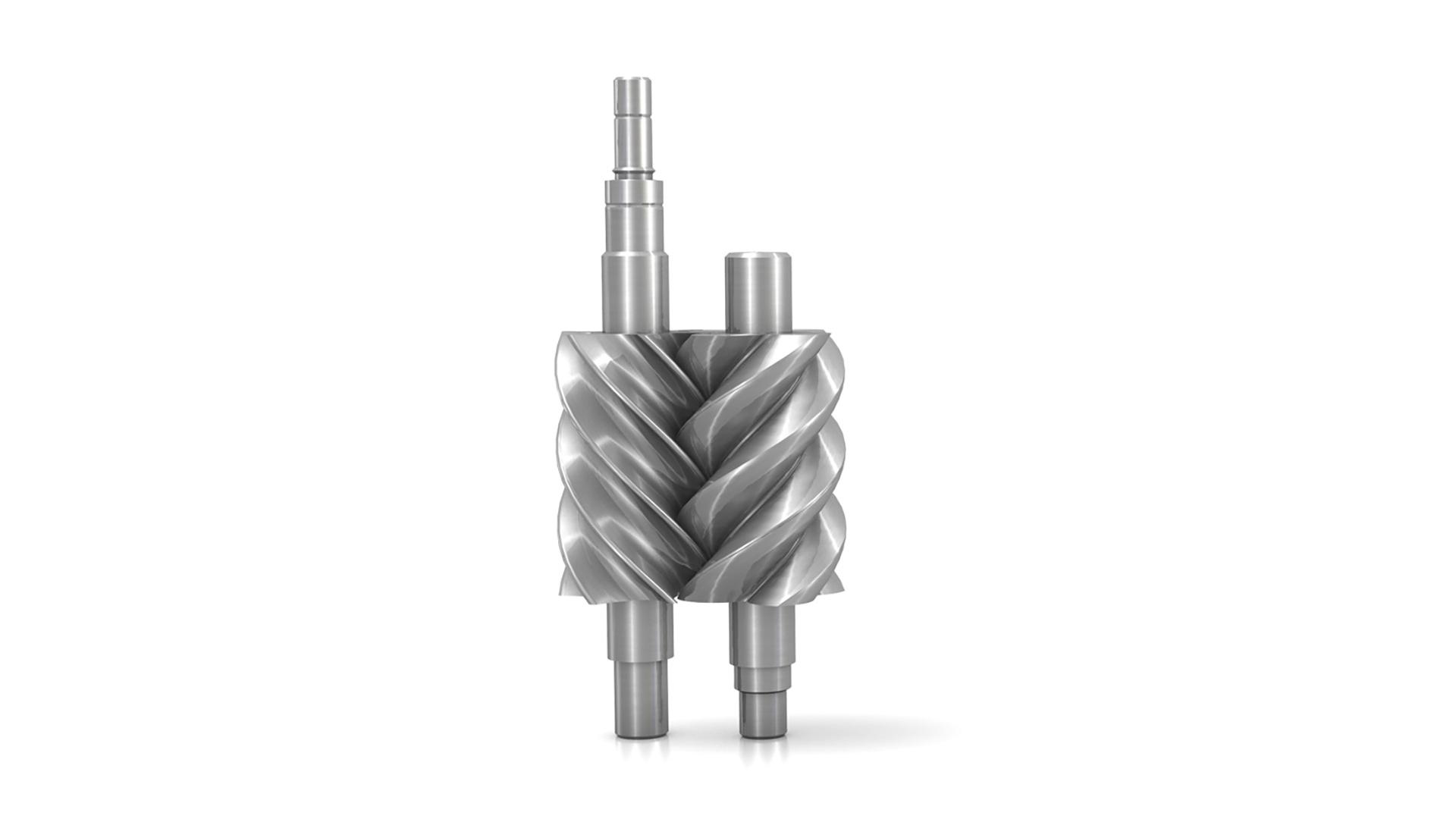

Para a medição de rotores (compressores de parafuso), há suporte para rotores macho (rotor primário), fêmea (rotor auxiliar) e retos. Os dados nominais para a medição podem ser fornecidos como uma secção transversal do perfil ou como um modelo CAD.

ZEISS GEAR PRO rotor protocol

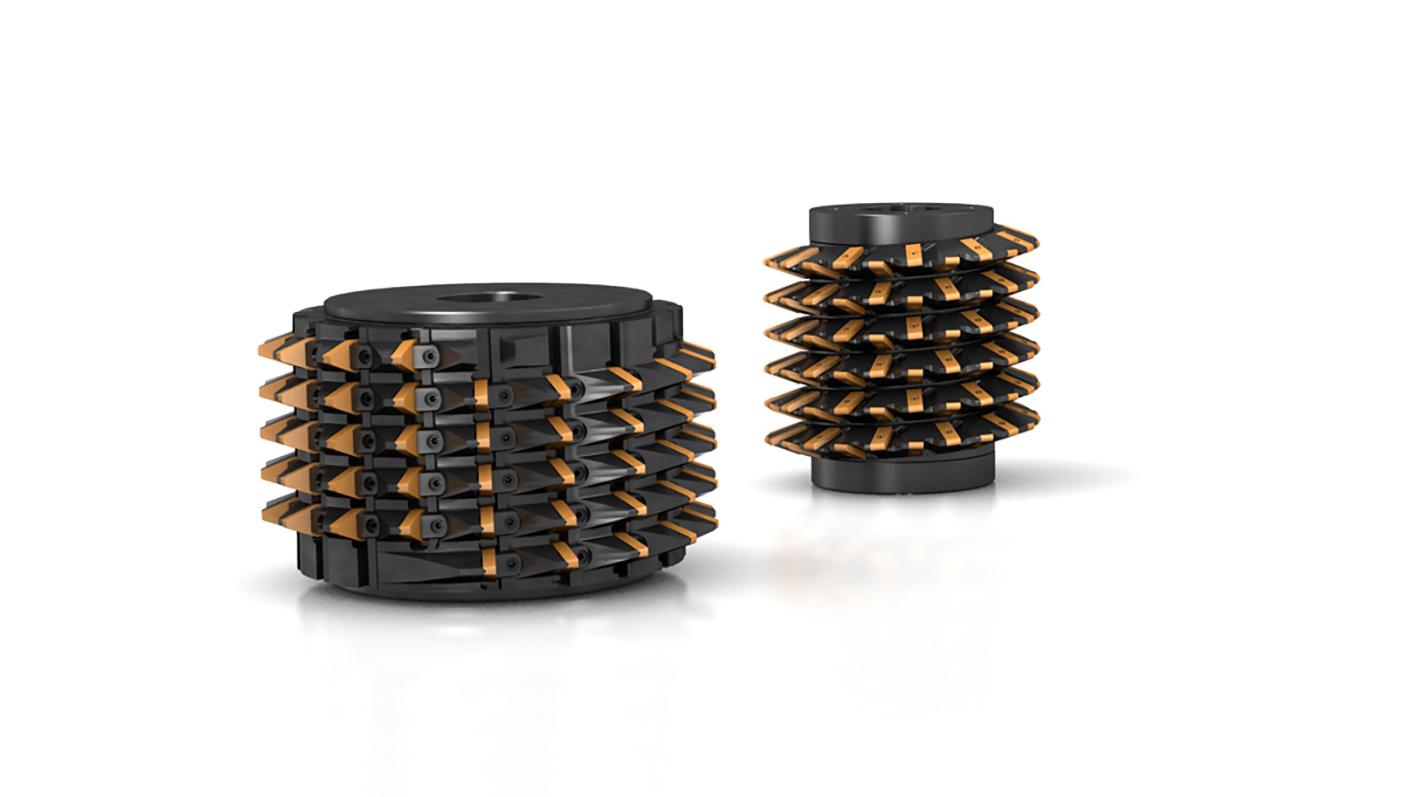

Placa

Podem ser medidas placas de rosca simples e múltipla para a produção de engrenagens involutas. Há suporte para placas de perfil completo e placas de bloco, bem como placas com pratos rotativos. Placas com geometrias de corte tangenciais também podem ser medidas.
