ZEISS EMOBILITY SOLUTIONS

Garantia de Qualidade
para motores eletrônicos de alto desempenho

Componentes confiáveis por meio de inspeção e dados de qualidade

Gerenciamento da qualidade do motor eletrônico na produção

A mais alta precisão para processos automatizados

Muitos dos componentes dos motores elétricos compactos de alto desempenho são produzidos em processos automatizados. Eles exigem verificações em todos os estágios da produção - embora os requisitos possam variar, a precisão é uma necessidade constante. O desempenho do motor elétrico depende da garantia de posicionamento adequado, dimensões precisas e costuras de solda de alta qualidade.

A ZEISS se destaca quando se trata dessas montagens de precisão, que exigem precisão de nível micrométrico e uma gama de tecnologias, incluindo soluções automatizadas e sem contato.

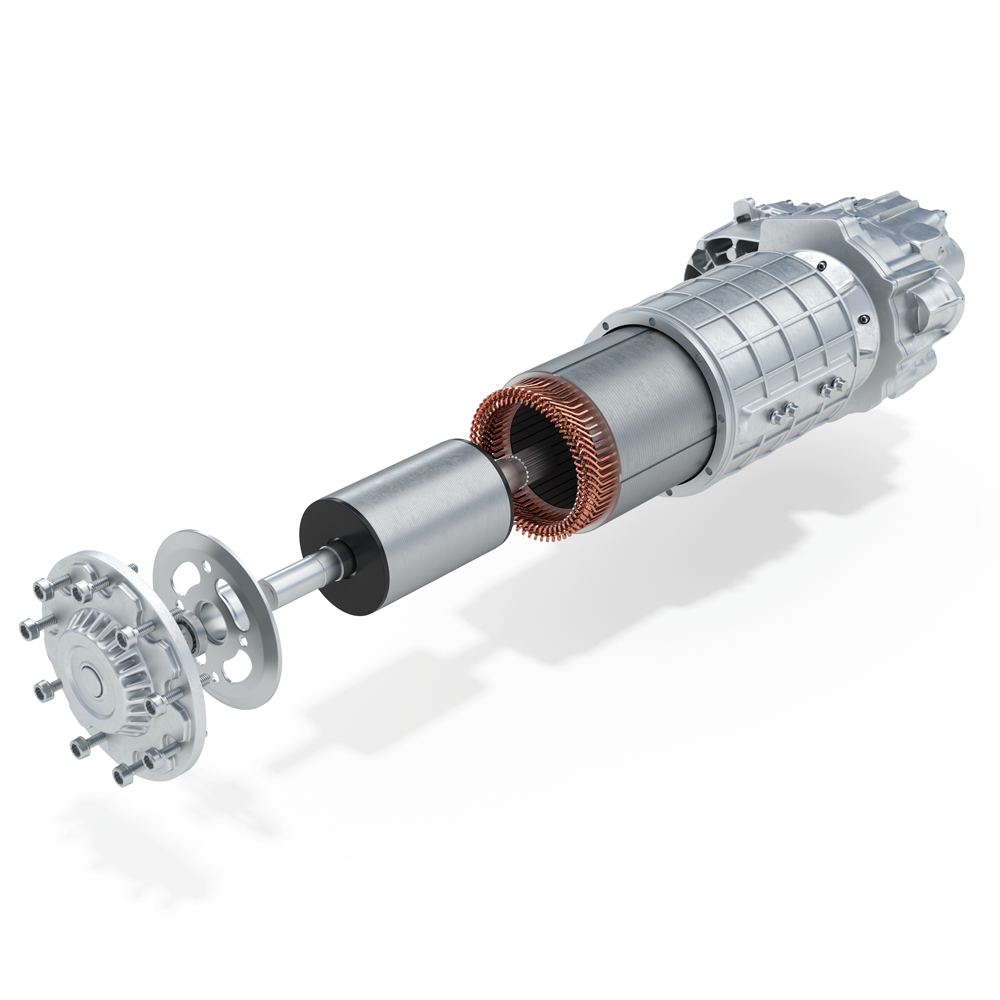

Cobertura completa de aplicações de motores elétricos

Os motores elétricos são as verdadeiras potências dos veículos elétricos, combinando alta velocidade e enorme torque, além de serem leves e compactos. Para obter o máximo desempenho com pouco desgaste, todos os componentes devem ser intertravados com precisão para uma interação perfeita. Inspecionar os pinos e as pilhas de chapas, verificar as costuras de solda nos estatores, medir os rotores e os eixos - você pode fazer tudo isso com o portfólio da ZEISS. Clique nos links abaixo para explorar nossas soluções dedicadas de garantia de qualidade para aplicações de motores elétricos.

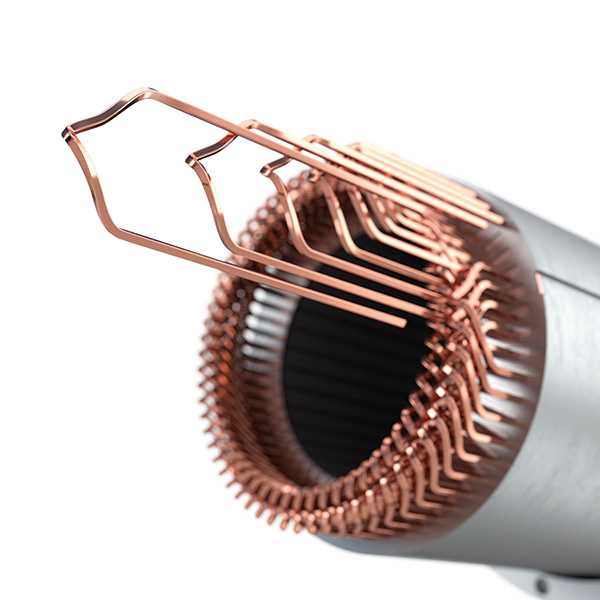

Pinos

Inspeção de dimensões e posições

Os pinos consistem em um fio de cobre retangular dobrado e são revestidos com uma camada isolante. Como eles são altamente suscetíveis à deformação e suas extremidades são difíceis de soldar, é necessário inspecionar as dimensões e as posições dos pinos durante o processo de montagem do estator.

Descubra soluções

Pilhas de folhas

Inspeção da geometria e da superfície

As pilhas de chapas são compostas por várias chapas 2D com menos de 1 mm de espessura. Os principais aspectos de qualidade incluem a geometria da ranhura da seção transversal dos pinos, as ranhuras do ímã permanente e o diâmetro interno e externo do conjunto da pilha de folhas. As tolerâncias na faixa de micrômetros significam que as chapas devem ser planas e sem rebarbas.

Descubra soluções

Estatores

Inspeção e digitalização de defeitos

Entre todos os componentes do motor elétrico, o estator oferece o maior potencial para melhorar o desempenho, a potência e a eficiência. Com novas matérias-primas e tecnologias de fabricação inovadoras, a garantia de qualidade é necessária em todas as etapas de produção do estator para garantir a segurança, a confiabilidade e o desempenho do motor elétrico.

Descubra soluções

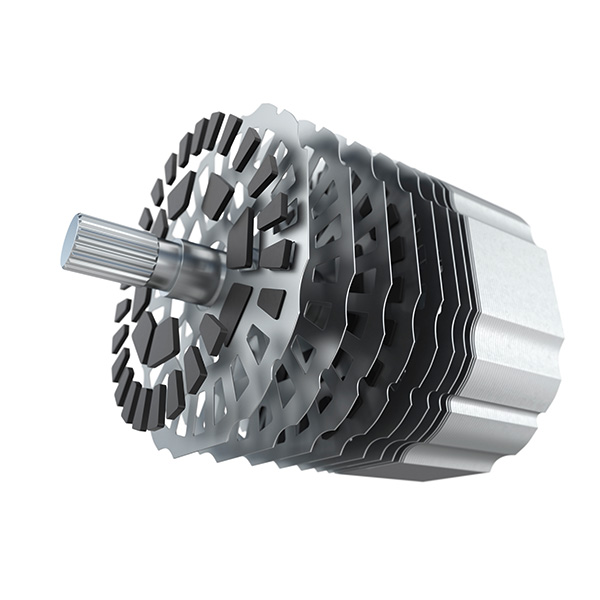

Rotores e eixos

Inspeção de forma e localização

Devido ao alto desempenho e à velocidade do motor elétrico, o rotor deve atender a tolerâncias de formato e localização muito restritas que exigem inspeção. O espaço de ar entre o rotor e o furo do estator é um dos principais parâmetros que definem a segurança, a confiabilidade e a eficiência do motor elétrico.

Descubra soluções

ZEISS eMobility solutions em cada etapa da fabricação

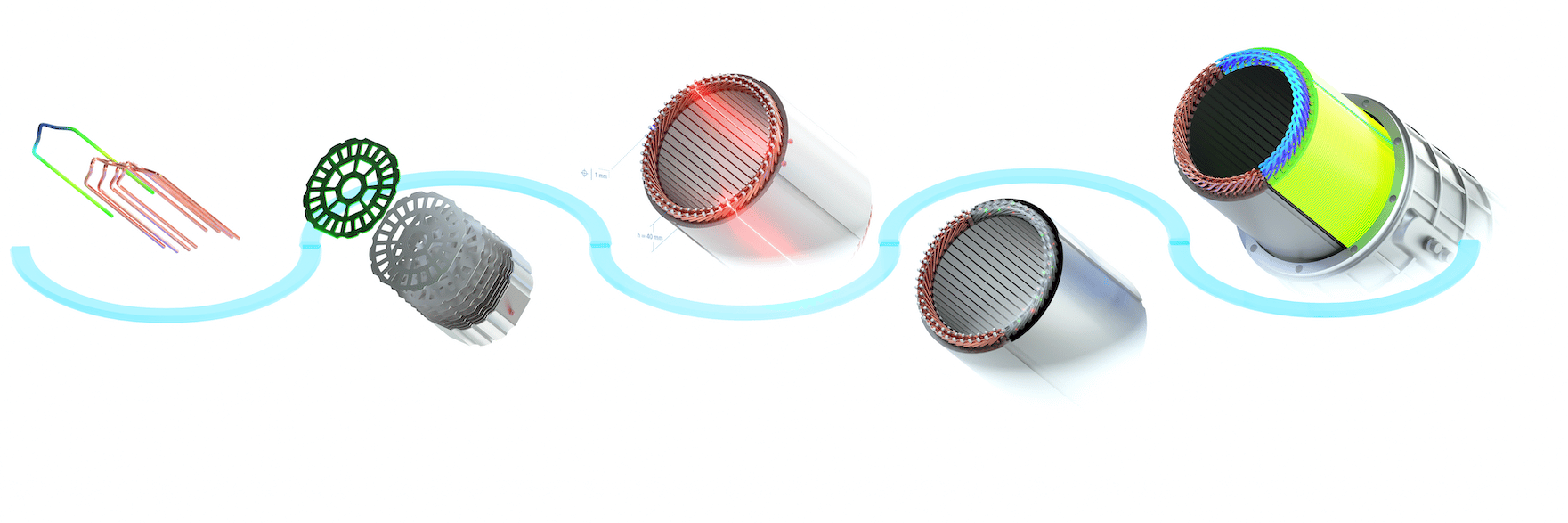

Linha azul para desenvolvimento e produção de baterias

Clique em todas as barreiras de qualidade

Barreira de qualidade 1: Tamanho, forma e posição

Inspeção geométrica da produção de pino

Desafios

Um grande número de pinos é usado como condutores de corrente em motores elétricos
Difícil de inspecionar geometricamente as dimensões individuais devido à estrutura flexível em forma de pino e ao revestimento sensível com verniz isolante

Seus benefícios com a ZEISS

Supere as propriedades estruturais dos pinos por meio da medição sem contato com sondas ópticas em CMMs

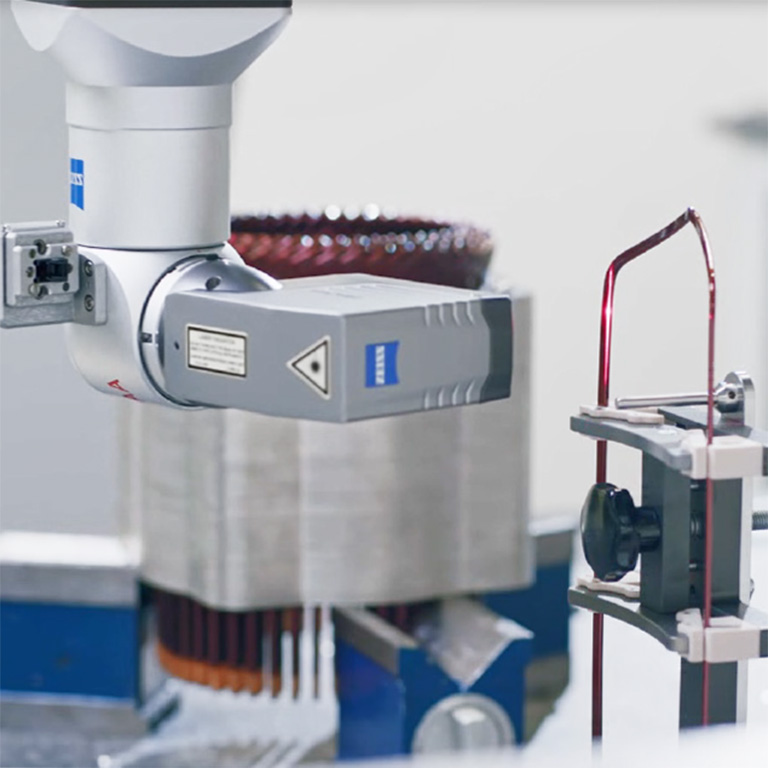

Digitalização rápida em campo total de pinos sem pré-tratamento graças à triangulação a laser usando o ZEISS LineScan
Digitalização totalmente automatizada e sem contato de estruturas sensíveis com o ZEISS ScanBox for eMotors

ZEISS CMMS

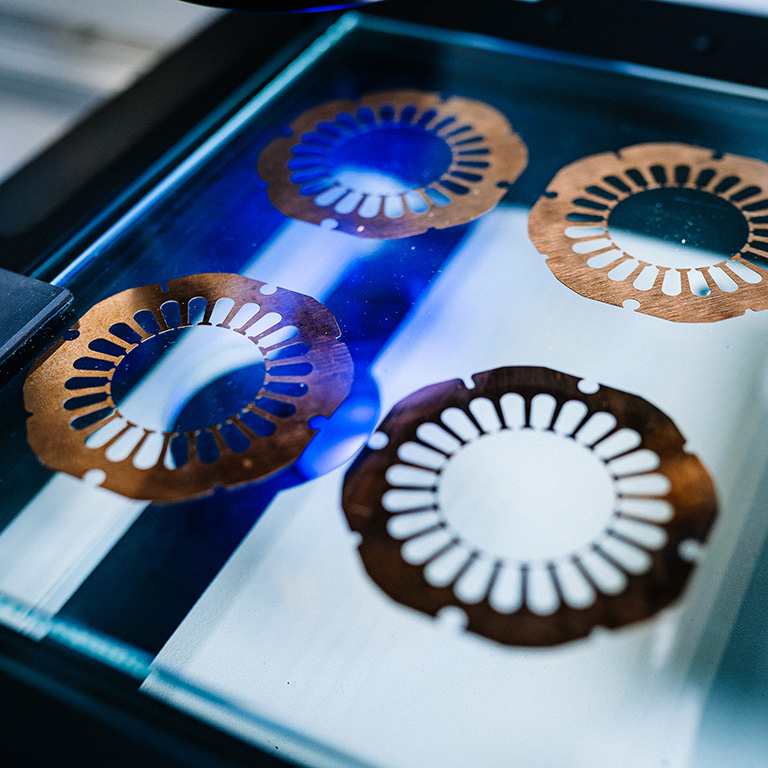

Barreira de qualidade 2: Folha única e pilha de folhas

Inspeção geométrica na produção de pilhas de chapas

Desafios

As pilhas de chapas são compostas por várias chapas individuais, cada uma com apenas alguns milímetros de espessura
a geometria 2D, a planicidade e a ausência de rebarbas devem ser avaliadas em folhas individuais
O controle de qualidade com precisão em nível de micrômetro garante o ajuste adequado e o desempenho do motor elétrico

Seus benefícios com a ZEISS

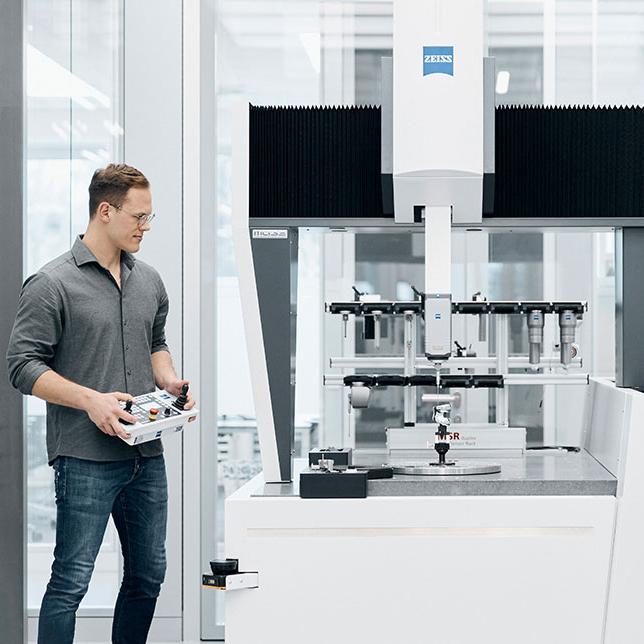

As CMMs multissensor da ZEISS combinam um grande número de sondas táteis e ópticas em um único sistema
Isso permite a inspeção automatizada de paletes de componentes para aumentar a utilização da máquina e reduzir os tempos de ciclo de inspeção
Detecção rápida e eficaz de defeitos internos com as soluções de raios X da ZEISS

VMMs da ZEISS

ZEISS Quality Software
Barreira de qualidade 3: Papel de isolamento e posição do pino

Instalação do estator

Desafios

O posicionamento e o comprimento excessivo do papel de isolamento entre o pino e o estator devem ser inspecionados para evitar curto-circuito no estator
A inspeção das posições finais do pino antes e depois da soldagem é fundamental para garantir a segurança, a confiabilidade e o desempenho do motor elétrico

Seus benefícios com a ZEISS

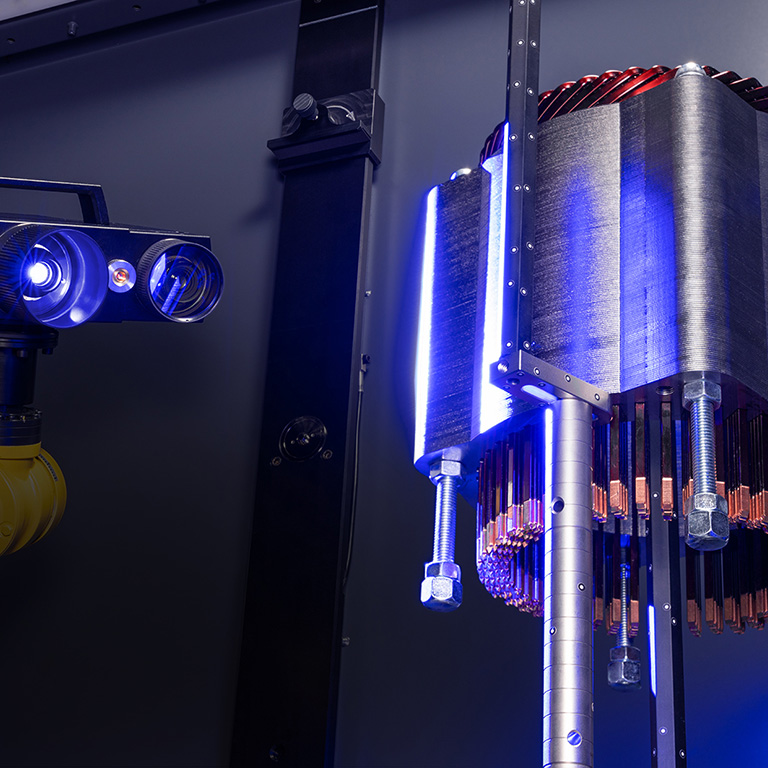

Posicionamento do papel de isolamento realizado com escaneamento óptico 3D e CMMs da ZEISS
Controle ideal do processo e fusão de diferentes resultados de medição por meio do software ZEISS PiWeb reporting e estatísticas

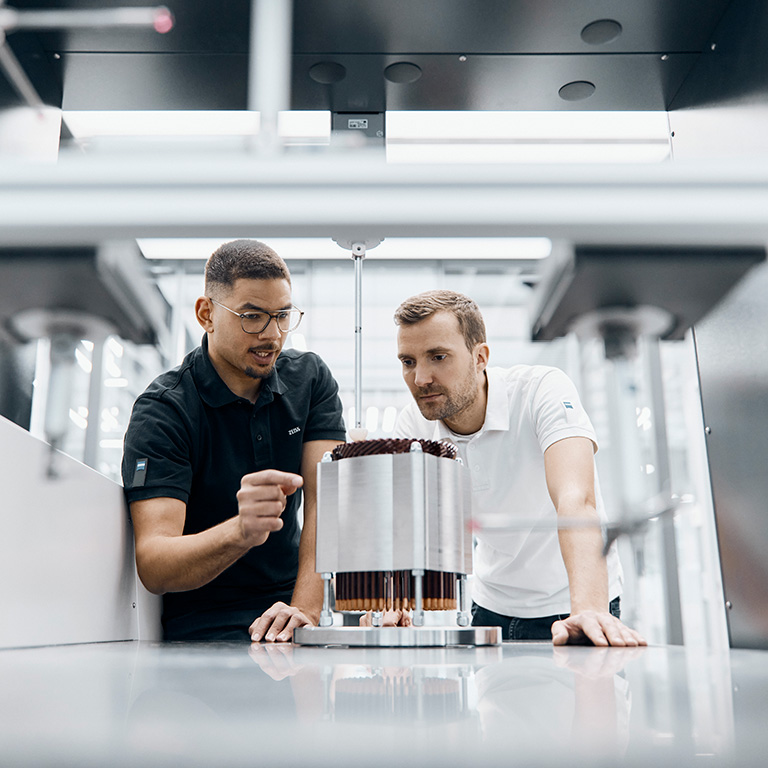

Determine a posição das pontas de solda com pinos usando o ZEISS PRISMO com pontas táteis

ZEISS CMMS
Barreira de qualidade 4: Inspeção de cordões de solda

Instalação do estator

Desafios

Os resíduos de verniz da vedação podem resultar em porosidade na costura de solda que prejudica o desempenho do motor elétrico ou causa falha total
A inspeção não destrutiva de defeitos de todas as costuras de solda é, portanto, um requisito essencial

Seus benefícios com a ZEISS

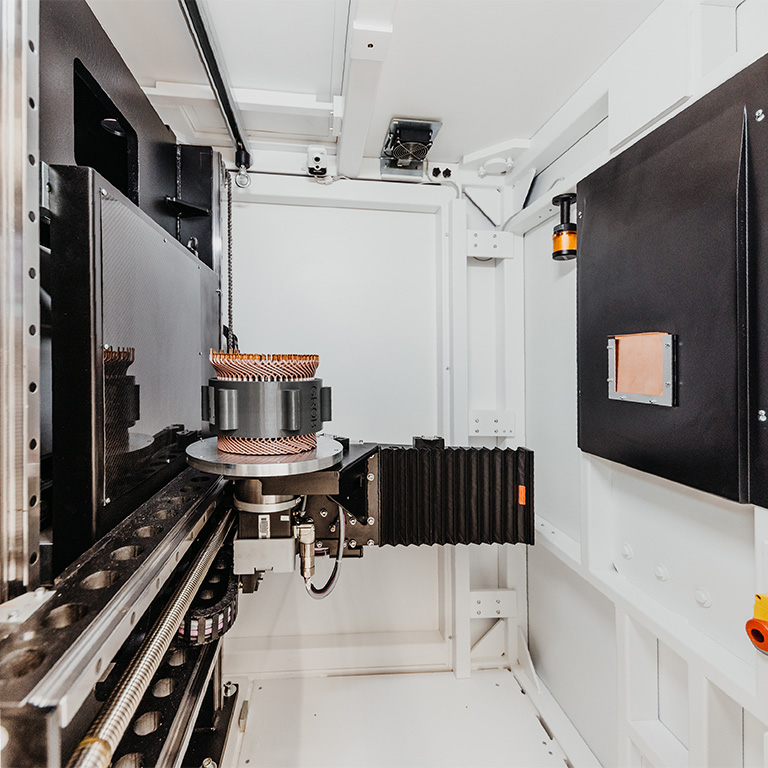

Detecção, localização e classificação de poros e defeitos dentro da costura de solda com sistemas de TC industriais, como o ZEISS METROTOM
Garante a garantia de qualidade não destrutiva e o monitoramento dos processos de soldagem

Soluções de raios X da ZEISS

ZEISS Quality Software
Barreira de qualidade 5: Análise das dimensões do espaço de instalação

Instalação do estator

Desafios

O motor eletrônico só pode ser montado se as dimensões externas do estator não excederem o espaço de instalação na carcaça do motor eletrônico
As geometrias complexas e os materiais mistos do estator também aumentam a dificuldade de garantir a qualidade do componente como um todo

Seus benefícios com a ZEISS

Comutação automatizada entre diferentes sensores suportados pelas CMMs da ZEISS equipadas com a tecnologia ZEISS mass
Controle de qualidade total do estator pré-montado graças à combinação de sondas de triangulação a laser e sistemas de apalpador tátil
Inspeção automatizada de grandes quantidades com a ZEISS Integration Series

ZEISS CMMS

Sensores ZEISS

Informações adicionais sobre garantia de qualidade para motores elétricos

Conteúdo de terceiros bloqueado

O reprodutor de vídeo está bloqueado devido às suas preferências de cookies. Para mudar as configurações e reproduzir o vídeo, clique no botão abaixo e consinta com a utilização das tecnologias de rastreamento "Funcionais".

Cinco etapas de medição para um controle de qualidade ideal

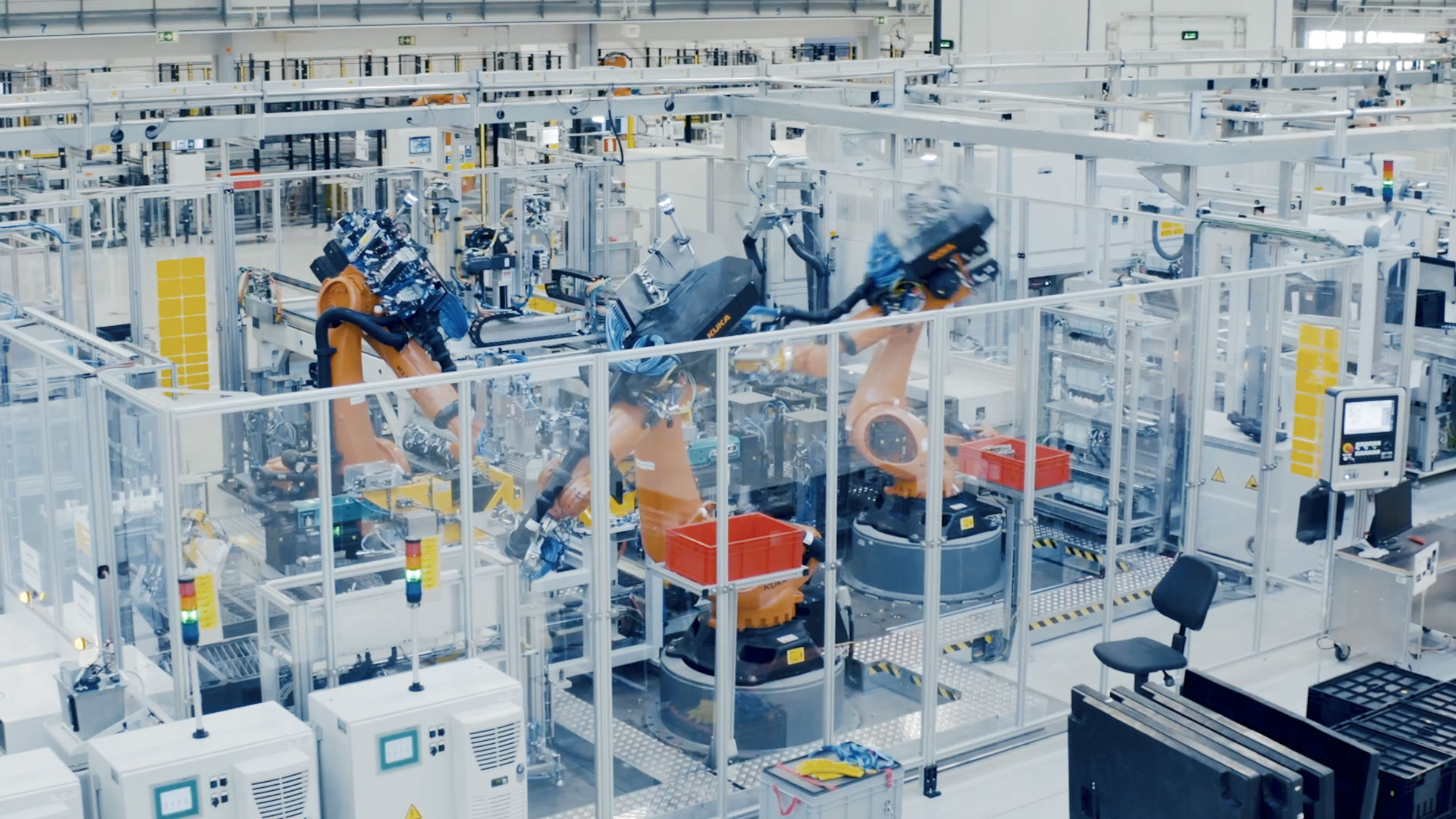

ZEISS eMobility Solutions em GROB: Caso de sucesso
Conteúdo de terceiros bloqueado

O reprodutor de vídeo está bloqueado devido às suas preferências de cookies. Para mudar as configurações e reproduzir o vídeo, clique no botão abaixo e consinta com a utilização das tecnologias de rastreamento "Funcionais".

Múltiplas tarefas de medição gerenciadas pela tecnologia de precisão da ZEISS

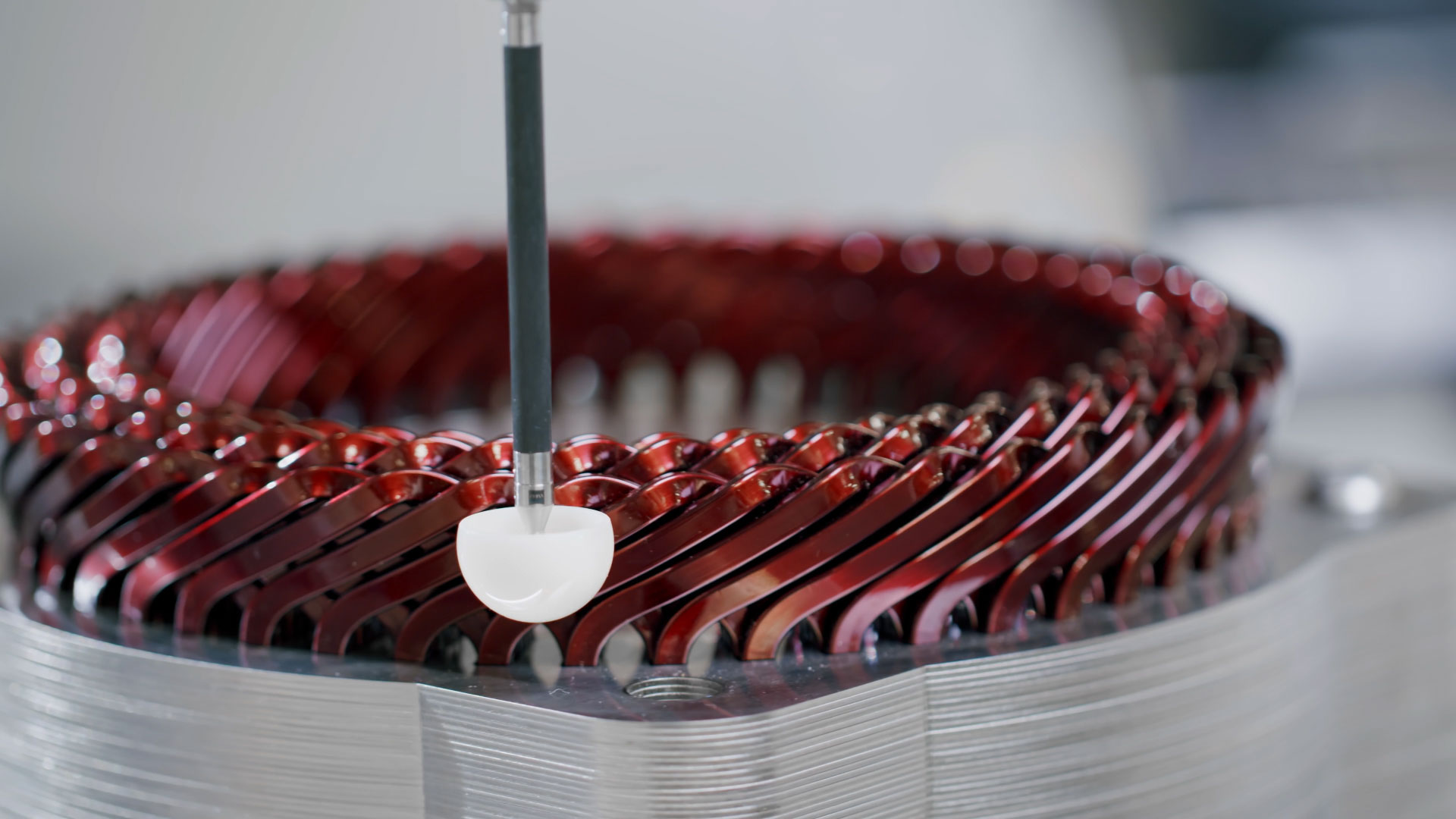

Medição do estator do motor eletrônico
Conteúdo de terceiros bloqueado

O reprodutor de vídeo está bloqueado devido às suas preferências de cookies. Para mudar as configurações e reproduzir o vídeo, clique no botão abaixo e consinta com a utilização das tecnologias de rastreamento "Funcionais".

Múltiplas tarefas de medição gerenciadas pela tecnologia de precisão da ZEISS

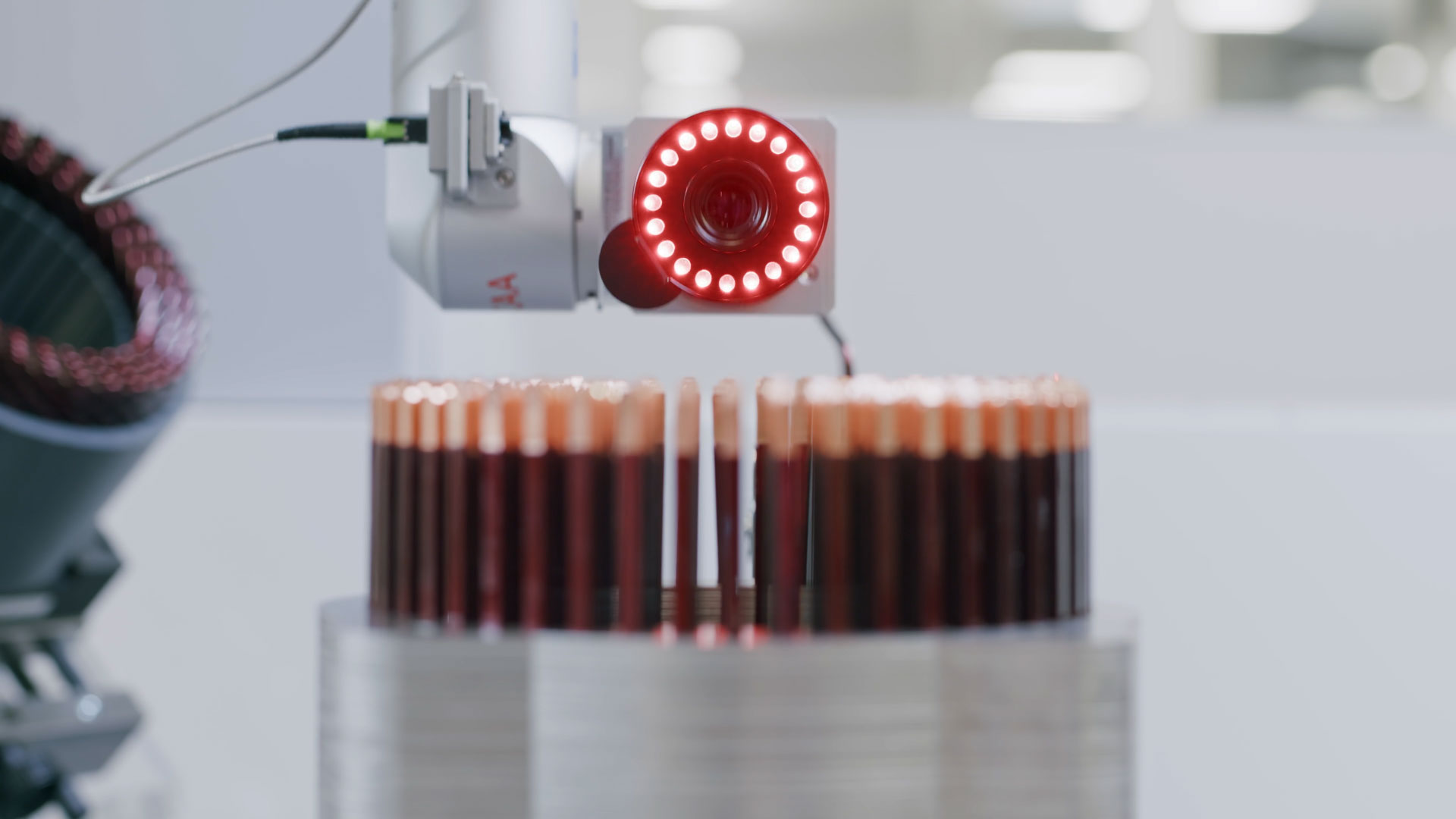

Medição das características do estator do motor eletrônico
Conteúdo de terceiros bloqueado

O reprodutor de vídeo está bloqueado devido às suas preferências de cookies. Para mudar as configurações e reproduzir o vídeo, clique no botão abaixo e consinta com a utilização das tecnologias de rastreamento "Funcionais".

Múltiplas tarefas de medição gerenciadas pela tecnologia de precisão da ZEISS

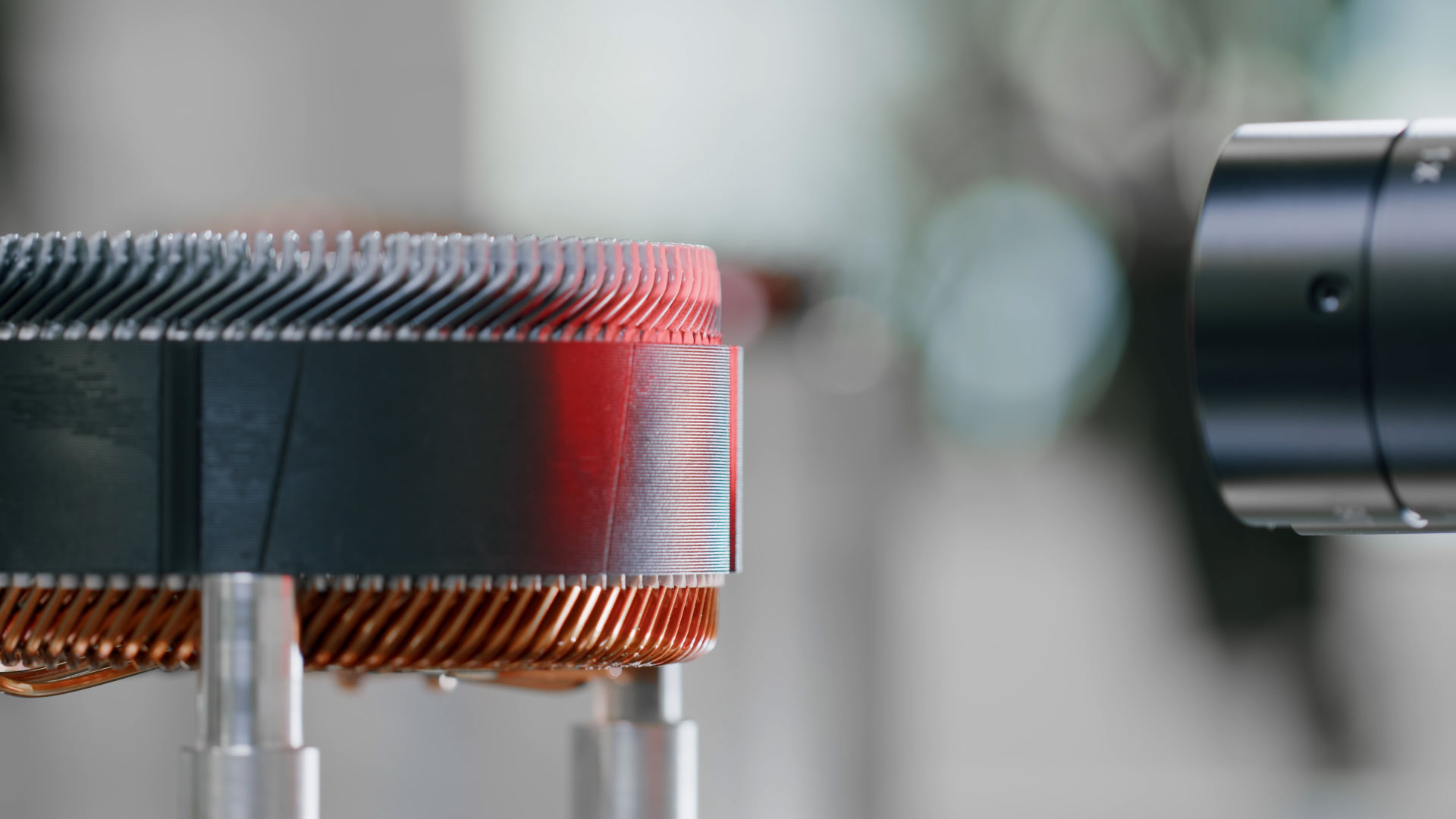

Medição do cabeçote de enrolamento do motor eletrônico

"É por isso que temos que realizar verificações constantes desde a entrada de mercadorias até a peça totalmente montada: Qual é o comportamento de flexão do fio, a geometria se ajusta, a camada de isolamento de papel está posicionada entre os pinos e a embalagem de chapa metálica, as soldas se ajustam?"

Georg Knoll Chefe do Laboratório de Inspeção, GROB
