ZEISS EMOBILITY SOLUTIONS

Garantia de qualidade para pilhas de folhas

Inspeção de chapas e posicionamento de pilhas

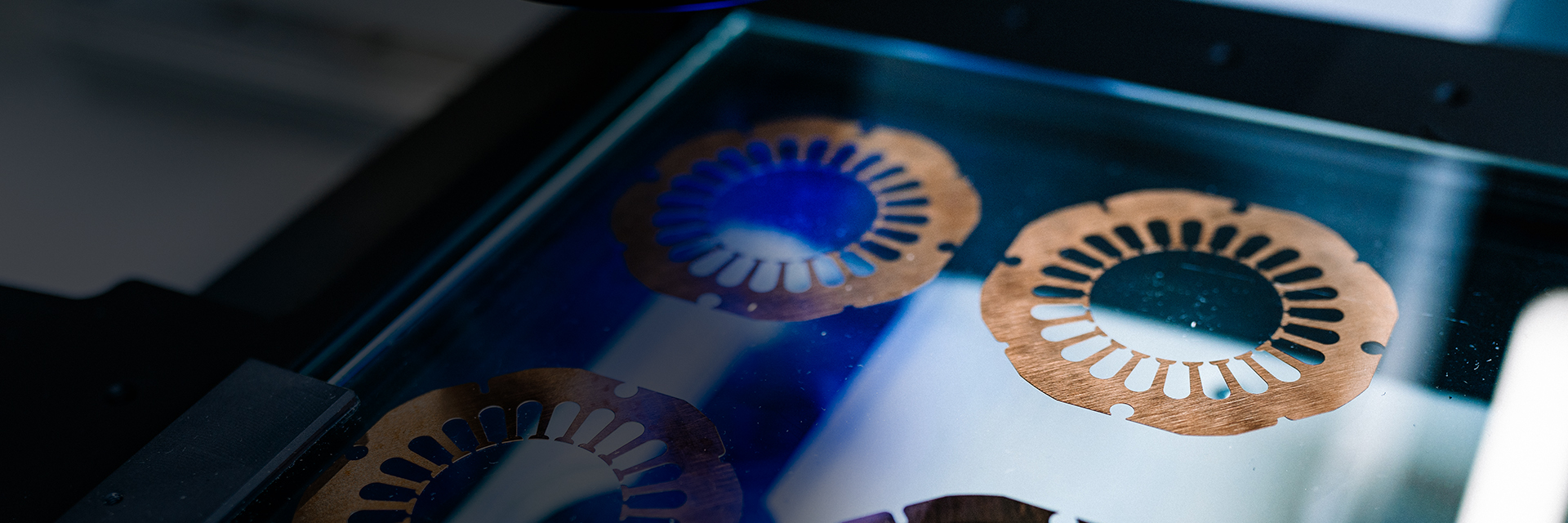

Garantir a qualidade da pilha folha por folha

Tolerâncias rígidas e superfícies perfeitas

As chapas 2D simples fornecem a base para a construção de pilhas de chapas em rotores e estatores. As pilhas de chapas são compostas por várias chapas, cada uma perfurada ou cortada a laser a partir de chapas de aço elétricas e com espessura inferior a 1 mm. Os principais aspectos de qualidade incluem a geometria da ranhura da seção transversal dos pinos, as ranhuras do ímã permanente e o diâmetro interno e externo do conjunto da pilha de folhas. Como as tolerâncias estão na faixa dos micrômetros, as chapas devem ser planas e sem rebarbas para garantir o desempenho adequado do motor eletrônico.

Principais desafios de qualidade para pilhas de chapas

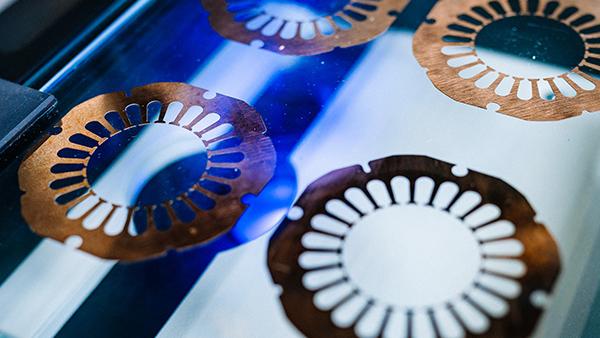

Inspeção de folha única

Produção de folhas avulsas

Como a geometria da folha 2D define as dimensões do estator final e das ranhuras do ímã permanente, é muito importante medir essas dimensões rapidamente e com alta precisão. A espessura da folha e a flexibilidade associada levam a desafios de medição.

Série Ótica ZEISS

Inspeção geométrica

Produção de folhas avulsas

A tecnologia multissensor da ZEISS, como câmeras 2D e sensores de luz confocal, é usada para medir a planicidade de cada folha individual. A planicidade e a ausência de rebarbas são fatores essenciais para garantir uma pilha de chapas perfeitamente construída e fácil de montar.

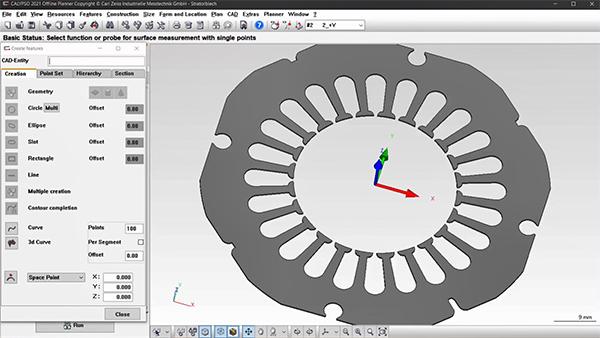

Software ZEISS CALYPSO

Conteúdo de terceiros bloqueado

O reprodutor de vídeo está bloqueado devido às suas preferências de cookies. Para mudar as configurações e reproduzir o vídeo, clique no botão abaixo e consinta com a utilização das tecnologias de rastreamento "Funcionais".

Desafios da montagem

Produção de pilhas de folhas

O posicionamento das folhas individuais para a soldagem a laser tem um grande impacto na geometria das ranhuras do estator e do rotor, que são acopladas aos pinos e aos ímãs. Após a soldagem, é importante inspecionar as dimensões e as posições das ranhuras, bem como a altura e o diâmetro da pilha de chapas. As características de contorno da montagem também são importantes para o processo de inserção dos pinos e dos ímãs.

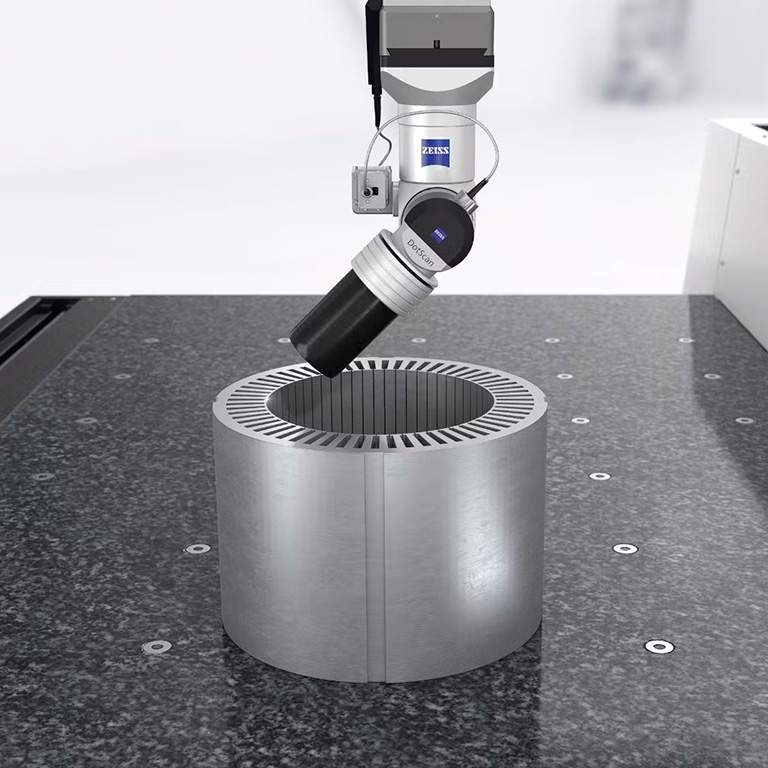

Soluções de montagem

Produção de pilhas de folhas

As máquinas de medição por coordenadas multissensor da ZEISS podem ser combinadas com câmeras 2D e sensores confocais de luz branca para uma inspeção ainda mais completa. Eles são capazes de realizar inspeção automatizada de alta velocidade de paletes de componentes sem qualquer intervenção do operador.
