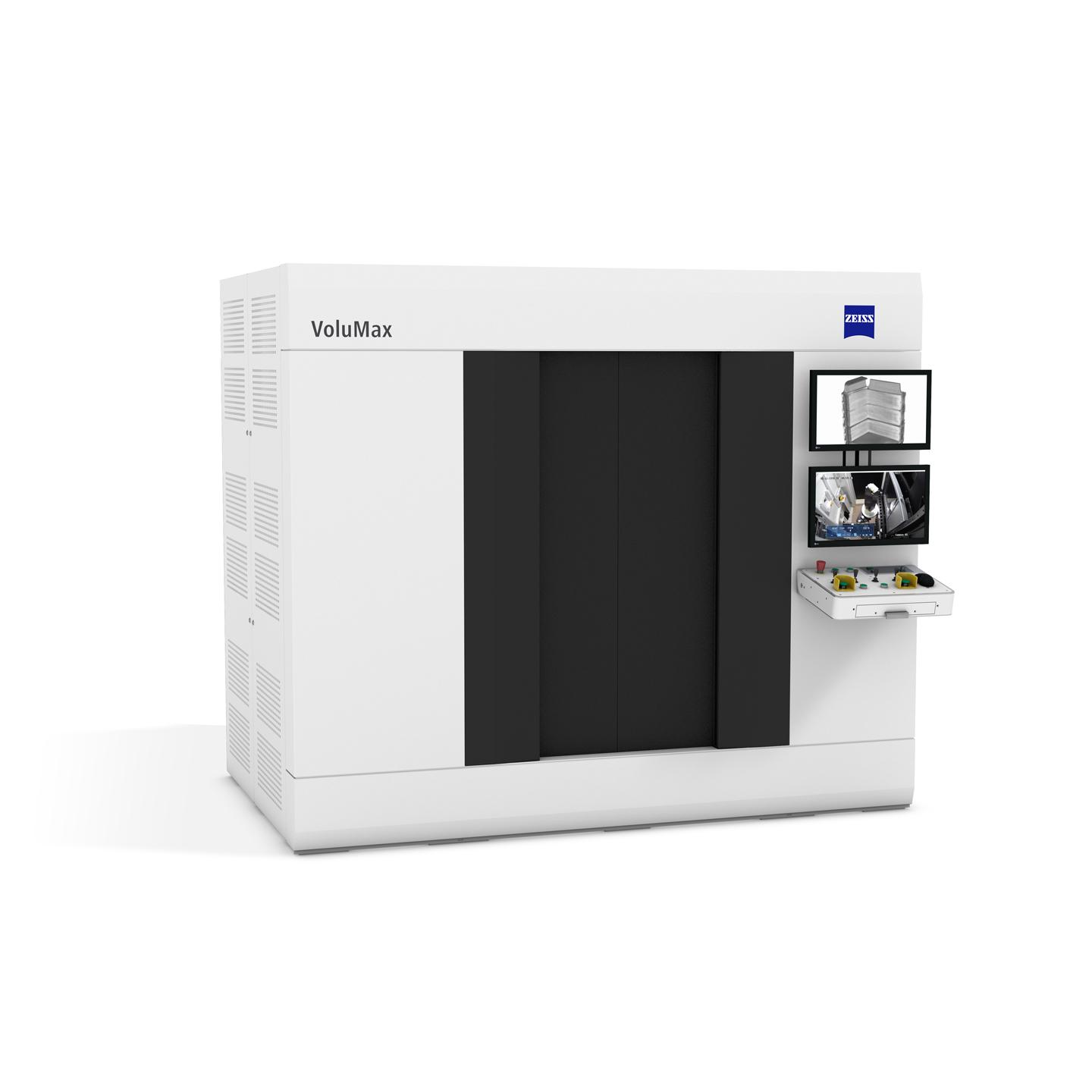

ZEISS VoluMax 9 titan

Solução completa e robusta para fluxos de trabalho eficientes

O ZEISS VoluMax 9 titan combina uma tecnologia robusta com a máxima facilidade de uso. Equipado com uma tensão de tubo de 450 kV e potência de 1.500 W, o sistema de TC oferece uma força de penetração notável e detecta de forma confiável os defeitos em peças de alta densidade e unidades complexas de vários materiais.
O software totalmente integrado ZEISS INSPECT X-Ray permite que os usuários realizem tarefas que vão desde a calibração do escaneamento até a geração de relatórios em um único software.

Inspeção confiável de materiais densos e unidades complexas
O design compacto garante o uso mais inteligente do espaço disponível
Solução completa de software para um fluxo de trabalho contínuo


      Gerador de energia de TC de fácil utilização

    O ZEISS VoluMax 9 titan não apenas combina o desempenho de 450 kV com uma facilidade de uso excepcional, mas também é o sistema mais compacto e robusto de seu tipo no mercado. Seu interior espaçoso acomoda peças que medem até 590 x 700 mm e pesam até 60 kg, enquanto seu detector de 3k e 1.500 W de potência oferece uma força de penetração notável - tudo o que é vital para o manuseio de componentes grandes e densos.

Conteúdo de terceiros bloqueado

O reprodutor de vídeo está bloqueado devido às suas preferências de cookies. Para mudar as configurações e reproduzir o vídeo, clique no botão abaixo e consinta com a utilização das tecnologias de rastreamento "Funcionais".

Energia, qualidade e facilidade de uso

Visão geral das vantagens

O ZEISS VoluMax 9 titan lida com uma ampla variedade de aplicações que apresentam diversos requisitos de eficiência e qualidade. Ele oferece um meio confiável de realizar inspeções de defeitos consistentes em peças muito densas de vários setores.

Com o software ZEISS INSPECT X-Ray totalmente integrado, os usuários podem realizar tarefas que vão desde a calibração de escaneamento até a geração de relatórios. Mesmo para iniciantes na operação de tomógrafos computadorizados industriais, esse software garante um fluxo de trabalho guiado durante todo o processo e produz excelentes resultados na inspeção de defeitos e no controle de montagem de componentes individuais. Seus vários recursos facilitam a determinação do status dos principais componentes de raios X, a identificação dos parâmetros corretos de tomografia computadorizada, a obtenção do volume reconstruído, o recebimento instantâneo de vista 3D e a realização de avaliações essenciais.

Design compacto e inteligente

A pequena área ocupada pela máquina, o console do operador integrado ao gabinete e o sistema de movimentação aprimorado contribuem para uma flexibilidade excepcional. Como os geradores são incorporados diretamente ao sistema, eles não exigem espaço adicional. Esse sistema compacto, porém espaçoso, pode manusear peças de até 590 x 700 mm, garantindo o uso mais inteligente do espaço disponível.
Solução robusta

Mesmo em ambientes operacionais altamente desafiadores, esse equipamento robusto combina uma longa vida útil com um tempo mínimo de inatividade. O gerador e o motor são desenvolvidos e produzidos internamente pela ZEISS, enfatizando o compromisso com componentes de alta qualidade e melhorando a produtividade em toda a linha.
Serviço excepcional da ZEISS

A ZEISS oferece uma série de excelentes serviços de hardware e software, mantendo baixos os requisitos de manutenção e, ao mesmo tempo, fornecendo suporte rápido sempre que necessário. Equipes de técnicos de serviço e instrutores nativos estão prontas para implantação em 25 países.
Rápido retorno do investimento

Graças ao seu tubo de raios X de alta potência e ao seu detector com um cintilador muito sensível, os tempos de ciclo são reduzidos ao mínimo. Escaneamentos mais rápidos, o design robusto e os padrões de alta qualidade permitem um rápido retorno do investimento para os usuários do ZEISS VoluMax 9 titan.

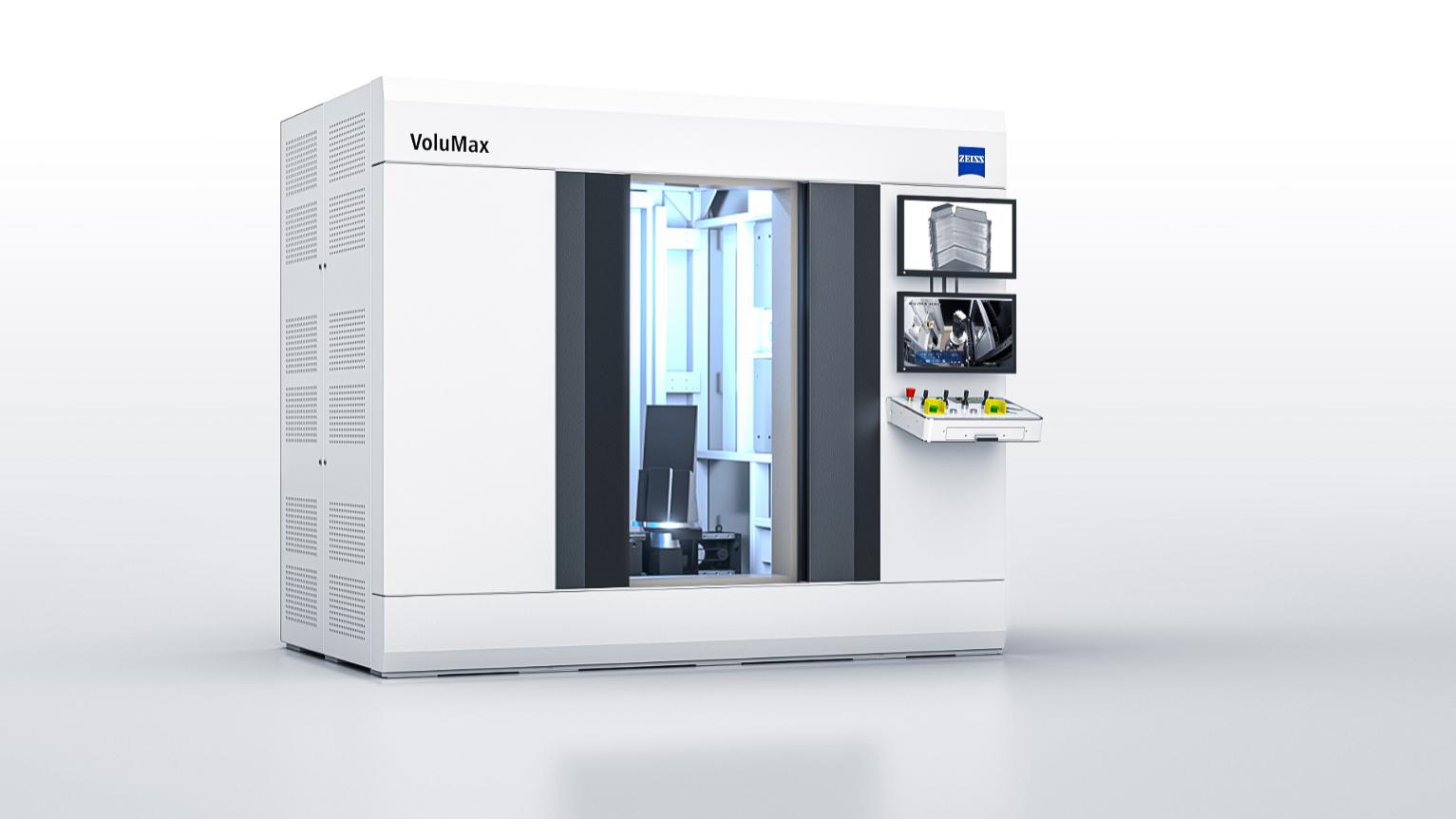

Carregamento fácil

As amplas portas de correr eletrônicas permitem o fácil manuseio de peças grandes, enquanto o posicionamento automático do eixo promove o carregamento e o descarregamento convenientes. Essa operação ergonômica aumenta o conforto e a facilidade de uso.
Segurança do usuário

Projetada de acordo com os altos padrões de segurança e a qualidade dos componentes inerentemente associados à marca ZEISS, essa máquina apoia uma experiência de usuário segura e direta.

Processos de precisão em setores exigentes

Visão geral dos aplicativos típicos

NEV

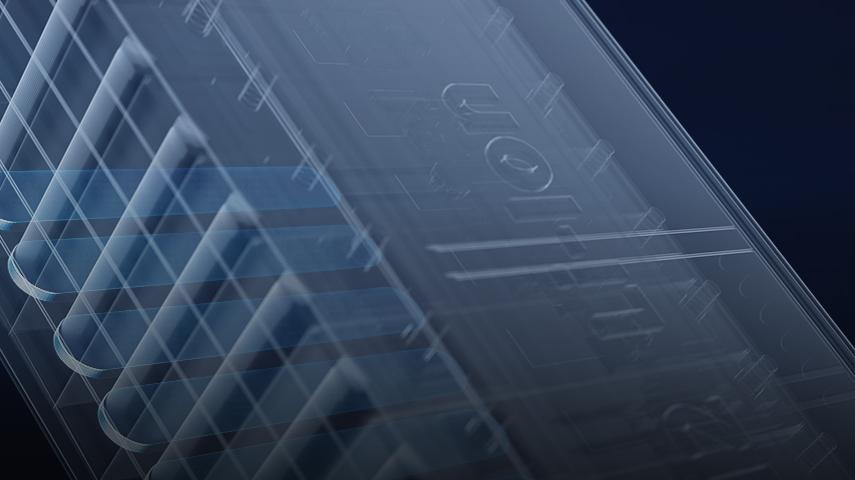

Módulo de bateria

O ZEISS VoluMax 9 titan realiza inspeções altamente confiáveis de conjuntos multimaterial, como módulos de bateria. Ao eliminar os artefatos de endurecimento do feixe, garante escaneamentos mais rápidos e de maior qualidade, com maior capacidade de detecção.
NEV

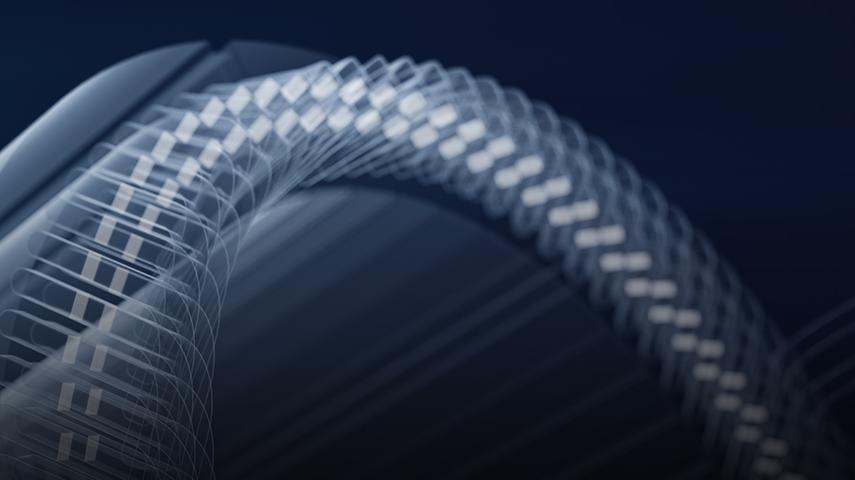

Estator

Os usuários se beneficiam de tempos de escaneamento rápidos de 10 a 15 minutos, resolução de aproximadamente 100 μm, baixo ruído e artefatos reduzidos. O ZEISS VoluMax 9 titan é uma excelente solução completa para a detecção de porosidade em áreas de soldagem no processo de garantia de qualidade de estatores. Combinado com o software opcional de segmentação ZADD para detecção automatizada de poros baseada em IA nos pinos, o ZEISS VoluMax 9 titan oferece facilidade de uso e estabilidade inigualáveis de poros críticos.
Aeroespacial

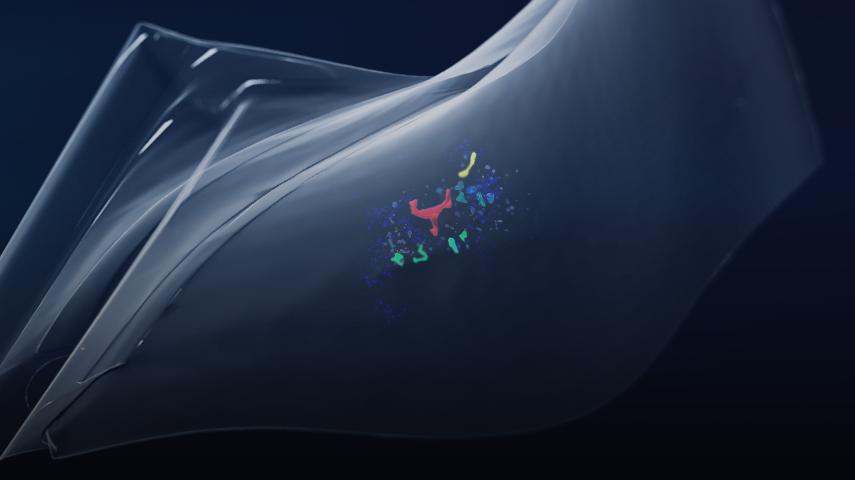

Pás

O ZEISS VoluMax 9 titan fornece a alta tensão e a potência essenciais para a inspeção de materiais densos. Ele permite a análise de defeitos de estruturas internas em cada etapa e detecta de forma confiável a porosidade em peças como pás de turbinas ou de ventiladores.
Eletrônicos

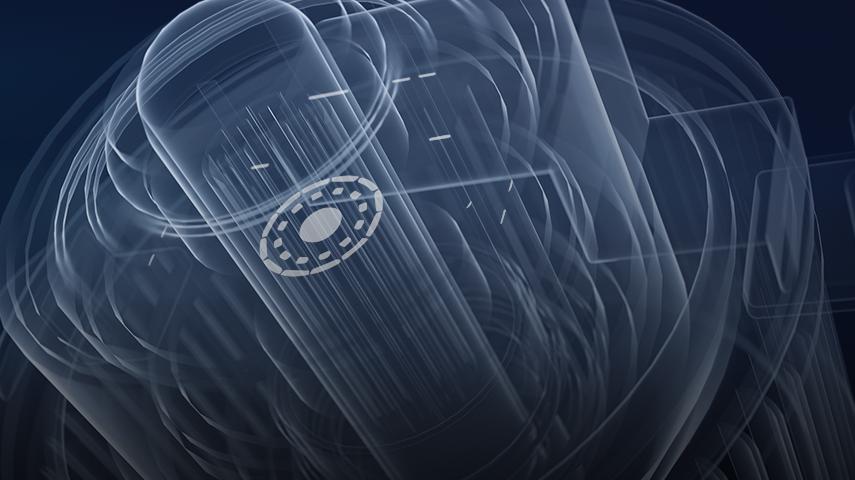

Motor de ventoinha

Para a inspeção de montagens complexas de vários metais, o ZEISS VoluMax 9 titan oferece a confiabilidade de que você precisa. Capaz de reconhecer os fios de cobre no motor, ele também realiza a detecção clara de outros componentes - e com resolução de boa qualidade.

Além de sua operação fácil de usar, o compacto e robusto sistema ZEISS VoluMax 9 titan está repleto de recursos adicionais para garantir um desempenho de alto nível. Clique nos pontos azuis na imagem abaixo para obter mais informações sobre os destaques do produto.

Destaques do produto

Pico na linha e desempenho do laboratório de qualidade

Tubo de raios X de 450 kV

1.500 W de potência proporcionam a força de penetração necessária para escanear peças grandes e densas e atingir tempos de ciclo rápidos.

Relação sistema/volume da peça

Elegante e espaçoso, com lugar para peças de até 590 x 700 mm, como módulos de bateria ou pás de ventilador

Detector 3k

Com 3.072 x 3.072 px, o detector de tela plana garante projeções de alta resolução para análises de alta precisão.

Dimensões compactas

Com apenas 2.750 x 2.350 x 1.750 mm (incluindo geradores), o sistema mais compacto de sua classe se encaixa em praticamente qualquer ambiente operacional.

Console no gabinete

O console do operador integrado ao gabinete do sistema aumenta a facilidade de uso e economiza espaço, pois não é necessária uma mesa adicional.

Integração de software

A interação perfeita com o ZEISS INSPECT X-Ray garante uma cobertura exaustiva de tudo, desde a calibração até a geração de relatórios.

Qualidade dos dados

O processo de escaneamento 3D automatizado e os algoritmos de pós-processamento do software garantem dados de alta qualidade, permitindo uma análise precisa.

Flexibilidade e automação com o ZEISS INSPECT X-Ray

Como uma solução completa, o ZEISS INSPECT X-Ray gerencia a operação do sistema, a reconstrução do volume da TC, a avaliação e o registro dos dados. A facilidade de uso do sistema permite que uma ampla gama de operadores, desde a pesquisa e desenvolvimento até a produção, atinja um novo nível de flexibilidade.

Mais

Dados técnicos


Dimensões (L x A x P)	2.750 mm x 2.350 mm x 1.750 mm
Peso do sistema	13.500 kg
Tensão do tubo	450 kV, 3,3 mA
Distância entre pixels	139 μm
Detector de tela plana	3.072 x 3.072 px
Tamanho máximo da peça de trabalho	Ø 590 x 700 mm
Peso máx. da peça	60 kg

Campos de aplicação:
Módulos de bateria, estatores, lâminas, conjuntos elétricos

Recursos de inspeção:
Inspeção não destrutiva e garantia de qualidade de materiais densos
