ZEISS LineScan

Nuvens de pontos na velocidade da luz

O ZEISS LineScan é a ferramenta preferida para capturar toda a superfície de formas usando nuvens de pontos - seja para comparação com conjuntos de dados CAD nominais disponíveis ou para a criação de um novo modelo CAD.

A alta velocidade e a detecção abrangente de superfícies aumentam a produtividade
Ampla seleção de sensores com diferentes faixas de medição e precisões para uma ampla gama de aplicações

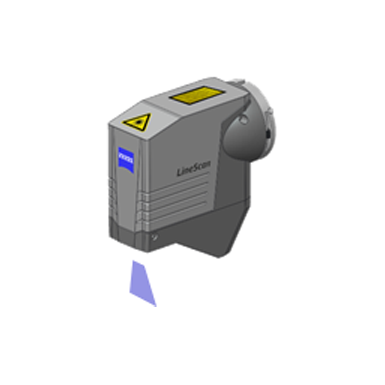

O ZEISS LineScan 2-8 é o scanner de linha mais preciso do mundo em CMMs e garante resultados de medição excepcionais
Poderosa integração de software no ZEISS CALYPSO - para uma interface de usuário padronizada, uniforme e fácil de usar

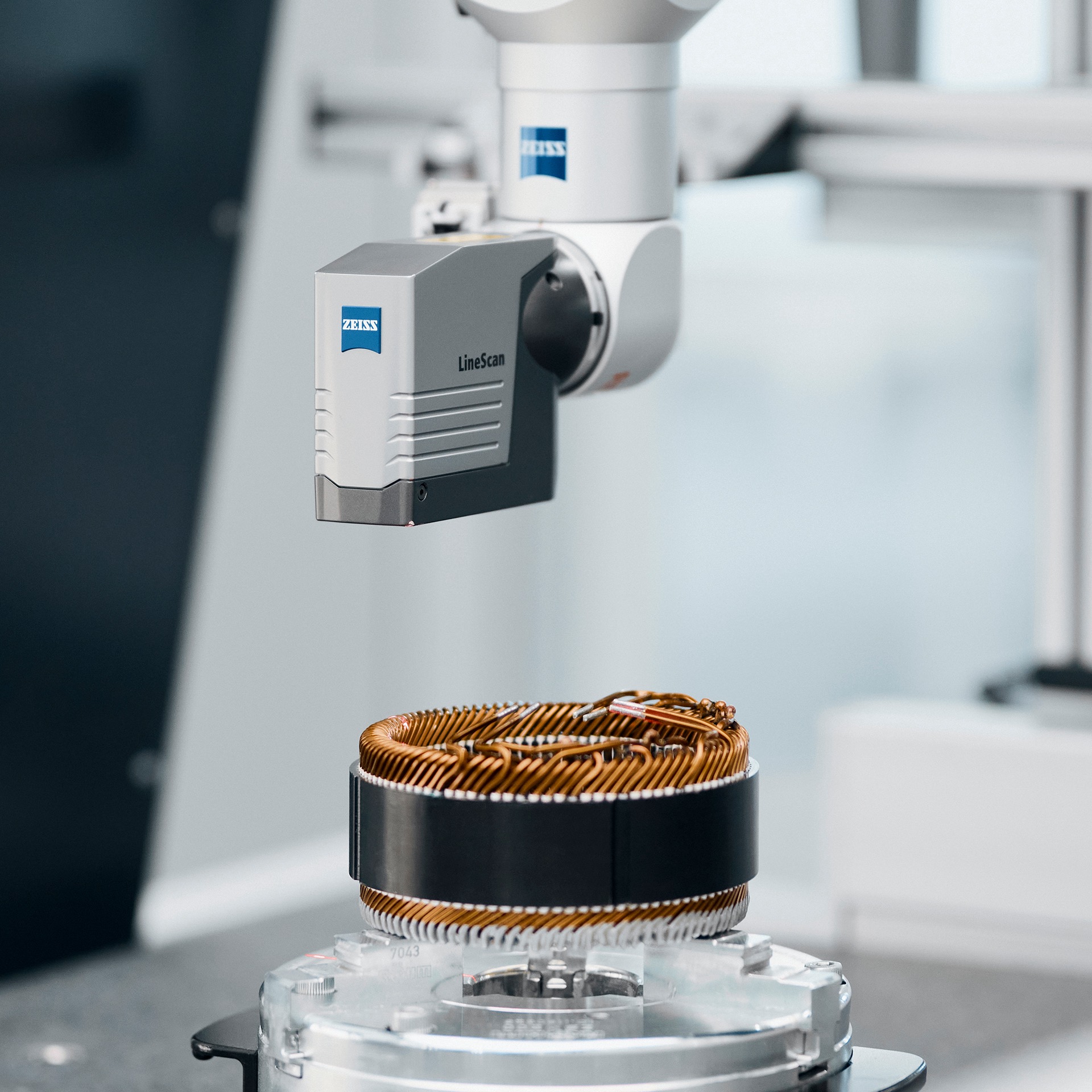

Benefícios

Maior produtividade
O sensor garante a captura rápida e completa da estrutura da superfície e uma alta densidade de pontos, possibilitando a redução do tempo de medição em até 70%. Isso aumenta consideravelmente a produtividade.

Flexibilidade
Os sensores personalizados para aplicações específicas ajudam o operador, simplificando a estratégia de medição. Invista apenas no sensor que melhor se adapta à aplicação.

Confiança nos dados de medição
Os usuários confiam em seus resultados de medição devido às imagens precisas e de alta resolução. Isso reduz as iterações, resultando em menores custos de peças e maior produtividade da máquina por meio da redução do tempo de medição.

Excepcional facilidade de uso
Nenhuma mudança na forma como os usuários trabalham: as avaliações são exibidas junto com as avaliações de geometria padrão no relatório. Os usuários ganham uma gama mais ampla de possibilidades de medição com o ZEISS CALYPSO.

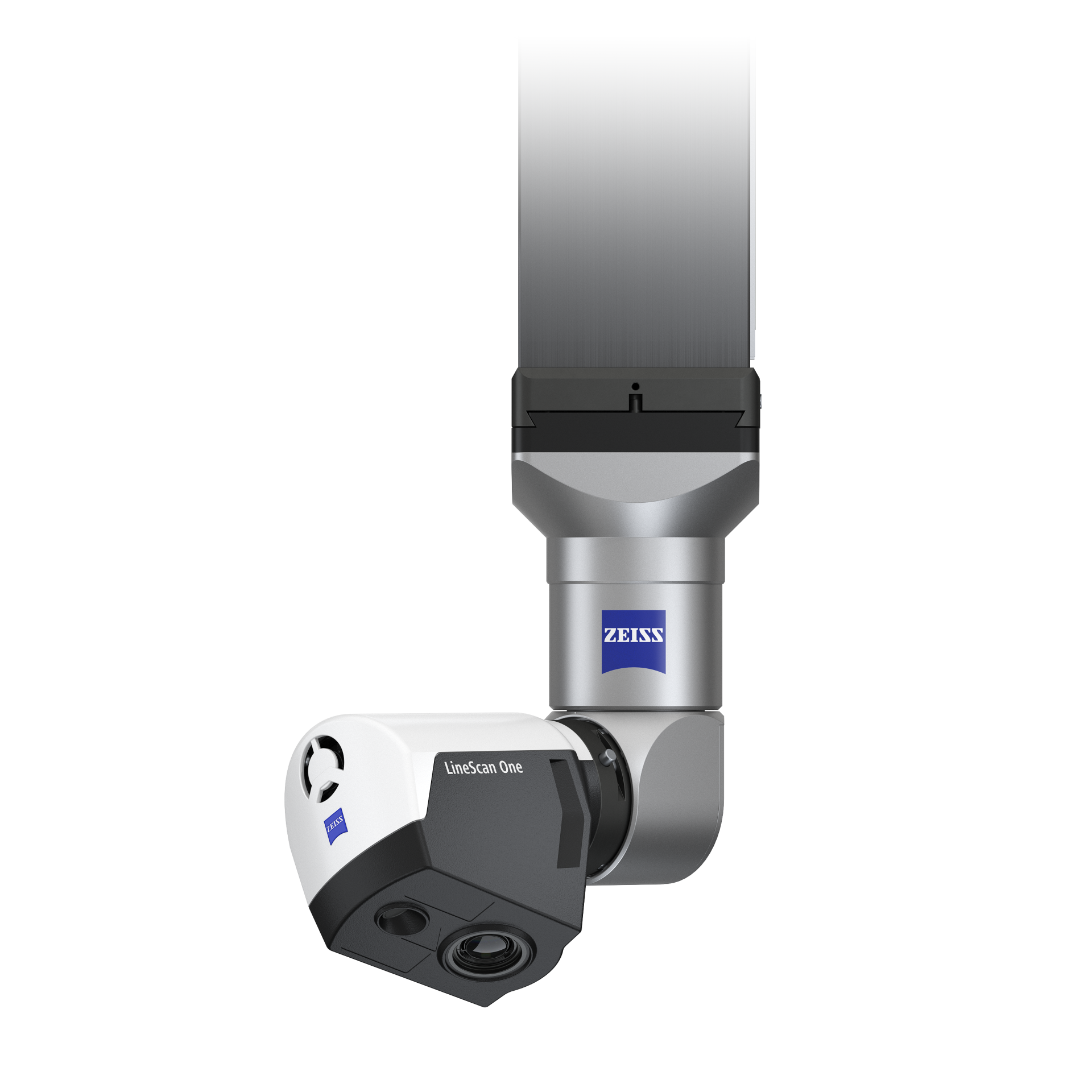

ZEISS LineScan One

O ZEISS LineScan One é a entrada na tecnologia de medição óptica para a medição completa e eficiente de superfícies de forma livre. O sensor de triangulação a laser captura um grande número de pontos para comparar com precisão a geometria nominal com a real.

Alta precisão (20 mícrons)
Muito rápido (232 960 pontos por segundo)
Integração direta e poderosa de software no ZEISS CALYPSO para uma interface única e fácil de usar

Conteúdo de terceiros bloqueado

O reprodutor de vídeo está bloqueado devido às suas preferências de cookies. Para mudar as configurações e reproduzir o vídeo, clique no botão abaixo e consinta com a utilização das tecnologias de rastreamento "Funcionais".

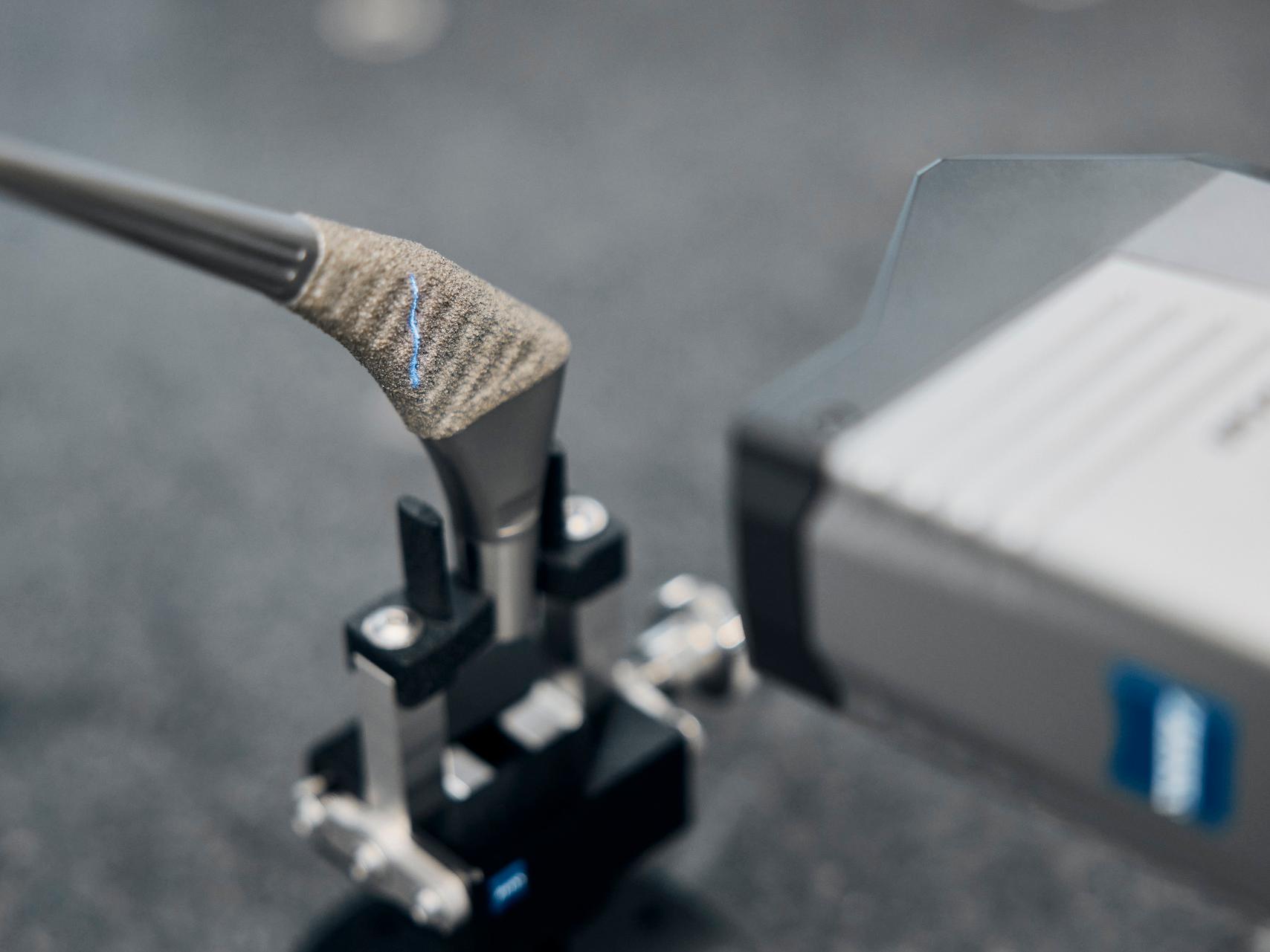

Exemplos de aplicativos

Os pontos fortes do ZEISS LineScan são particularmente evidentes nas áreas de carroceria de automóveis, fabricação de moldes/ferramentas, modelagem, design e para superfícies sensíveis ao toque ou finamente estruturadas.

Automotivo

Inspeção CAD de carrocerias de automóveis
Medições de folga e alinhamento
Análise do volume corporal para motores elétricos

Aeroespacial

Inspeção de qualidade de áreas de forma livre de peças metálicas fundidas para motores a jato
Medição de lâminas de rotor e elementos de asa

Formação

Comparação CAD de peças formadas
Análise de desgaste e reparo de ferramentas de conformação
Engenharia reversa de ferramentas de conformação

Sistemas médicos

Inspeção de planicidade de chapas fotográficas para raios X digitais
Inspeção de ferramentas de formação para brocas odontológicas

Energia

Medição CAD e engenharia reversa de pás para turbinas eólicas e hidráulicas

Construção naval

Comparação CAD de blocos de cilindros de motores de navios

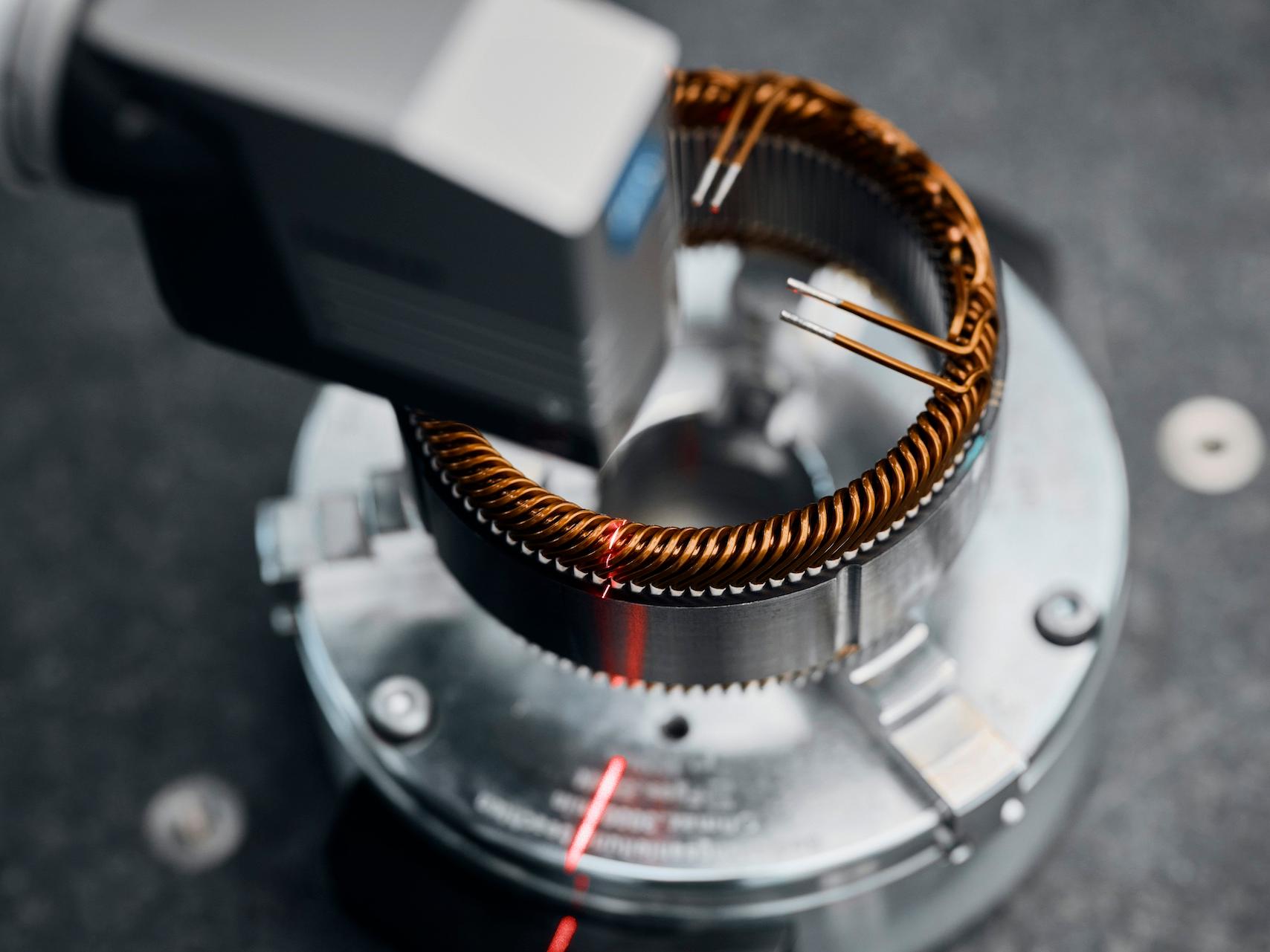

Análise do volume corporal para motores elétricos

As aplicações em eletromobilidade são um exemplo do uso do sensor óptico ZEISS LineScan. As dimensões externas do estator são um fator decisivo para sua montagem na carcaça do motor elétrico. A posição do flange de conexão e do eixo exige medição em relação à posição da engrenagem.

Ampla seleção com diferentes faixas de medição

Adequado para as mais diversas aplicações

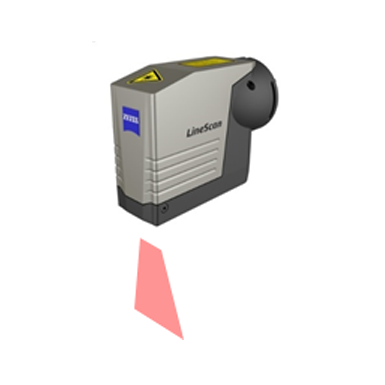

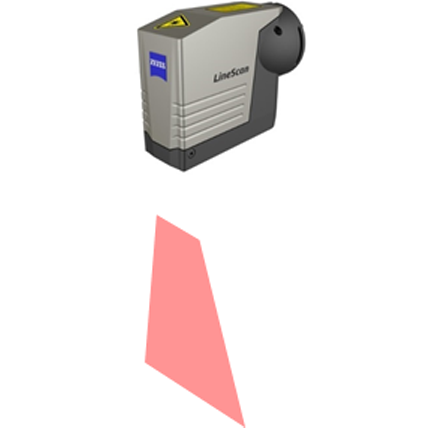

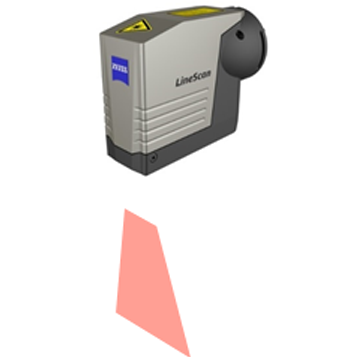

	LineScan One	LineScan 2-25	LineScan 2-25	LineScan 2-50	LineScan 2-100
*MPE P (D.95%:Tr:Opt):**	20 μm	2,9 μm - PRISMO; 3,3 μm - CONTURA/ACCURA	12 μm	20 μm	50 μm
*RMS:**	5 μm	0,9 μm	4 μm	5 μm	12 μm
Área de aplicação:	Adequado para uma ampla gama de aplicações	Componentes pequenos com alta precisão; tolerâncias pequenas	Componentes de tamanho médio com alta precisão; tolerâncias médias	Scanner universal, para uma ampla gama de aplicações	Faixa de medição muito grande com baixa precisão; grandes tolerâncias
Pontos de varredura:	Até 232 960	700 000	700 000	256 000	700 000
Correção automática da iluminação:	sim	não	não	não	não
Produtos compatíveis:	ZEISS SPECTRUM, ZEISS CONTURA	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ
