Máquinas de medição por coordenadas de grande porte

Máquinas de medição por coordenadas de grande porte

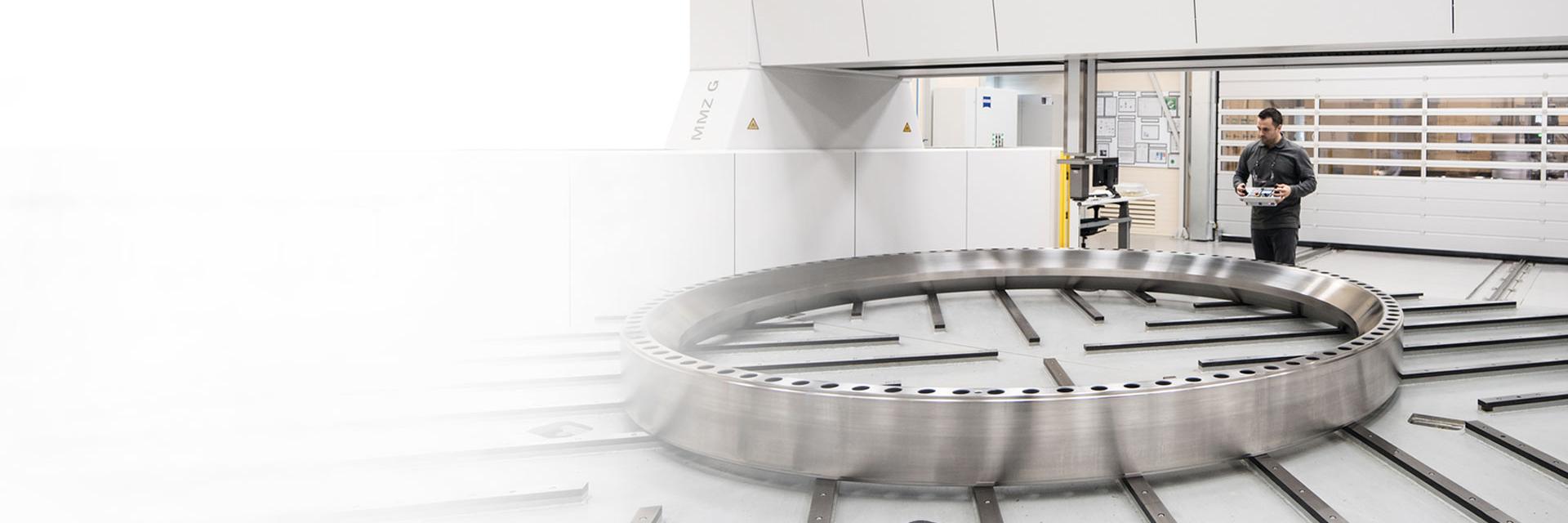

Teste confiável de componentes grandes

Garantia de qualidade de componentes grandes com a família ZEISS MMZ

As máquinas de medição por coordenadas com uma grande faixa de medição e alta capacidade de carga são essenciais em vários setores, como energia e geração de potência, engenharia mecânica e no setor aeroespacial. Os produtos da família ZEISS MMZ podem ser configurados em vários tamanhos e, assim, garantem a medição das maiores peças de trabalho - sem comprometer a precisão.

Tabela MMZ 1

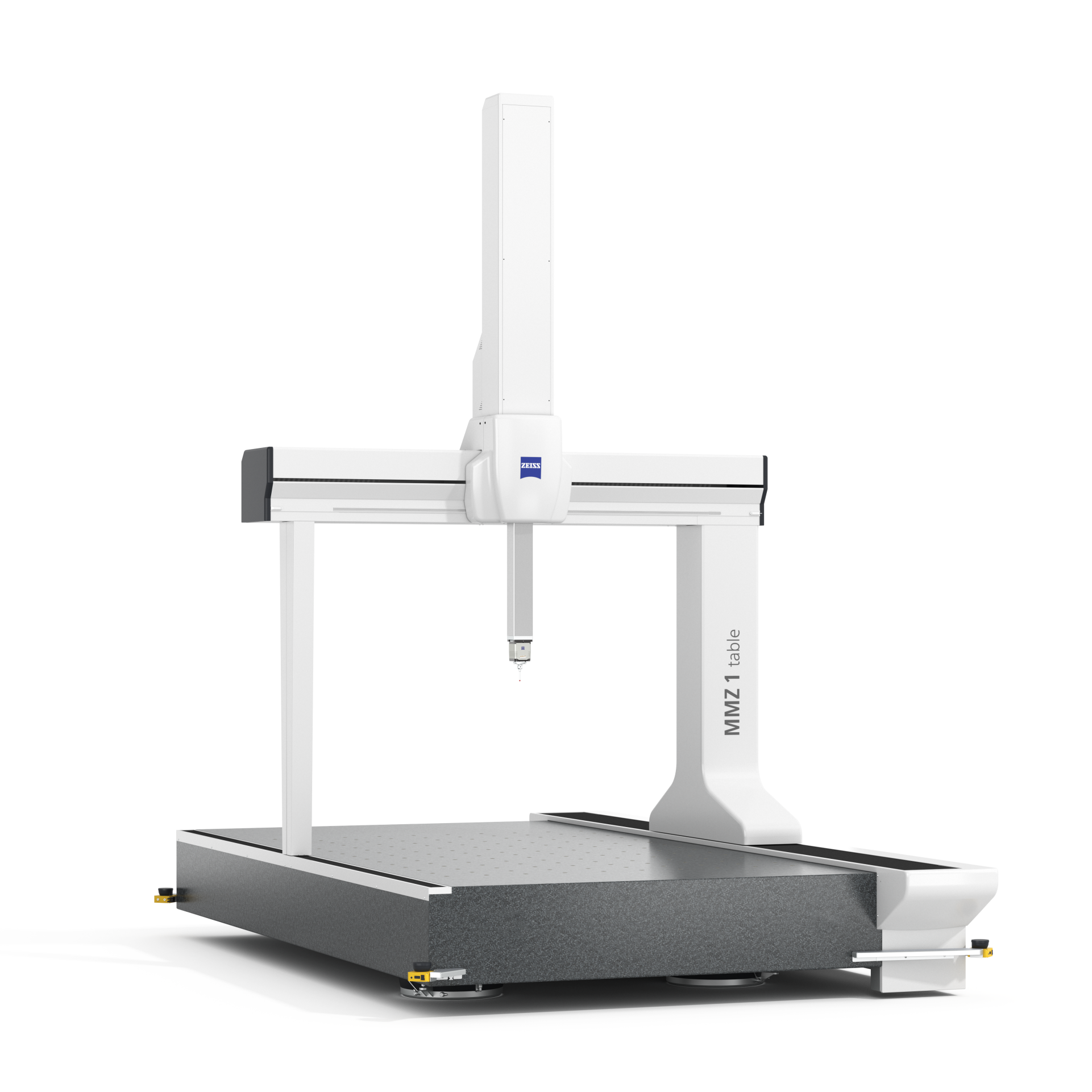

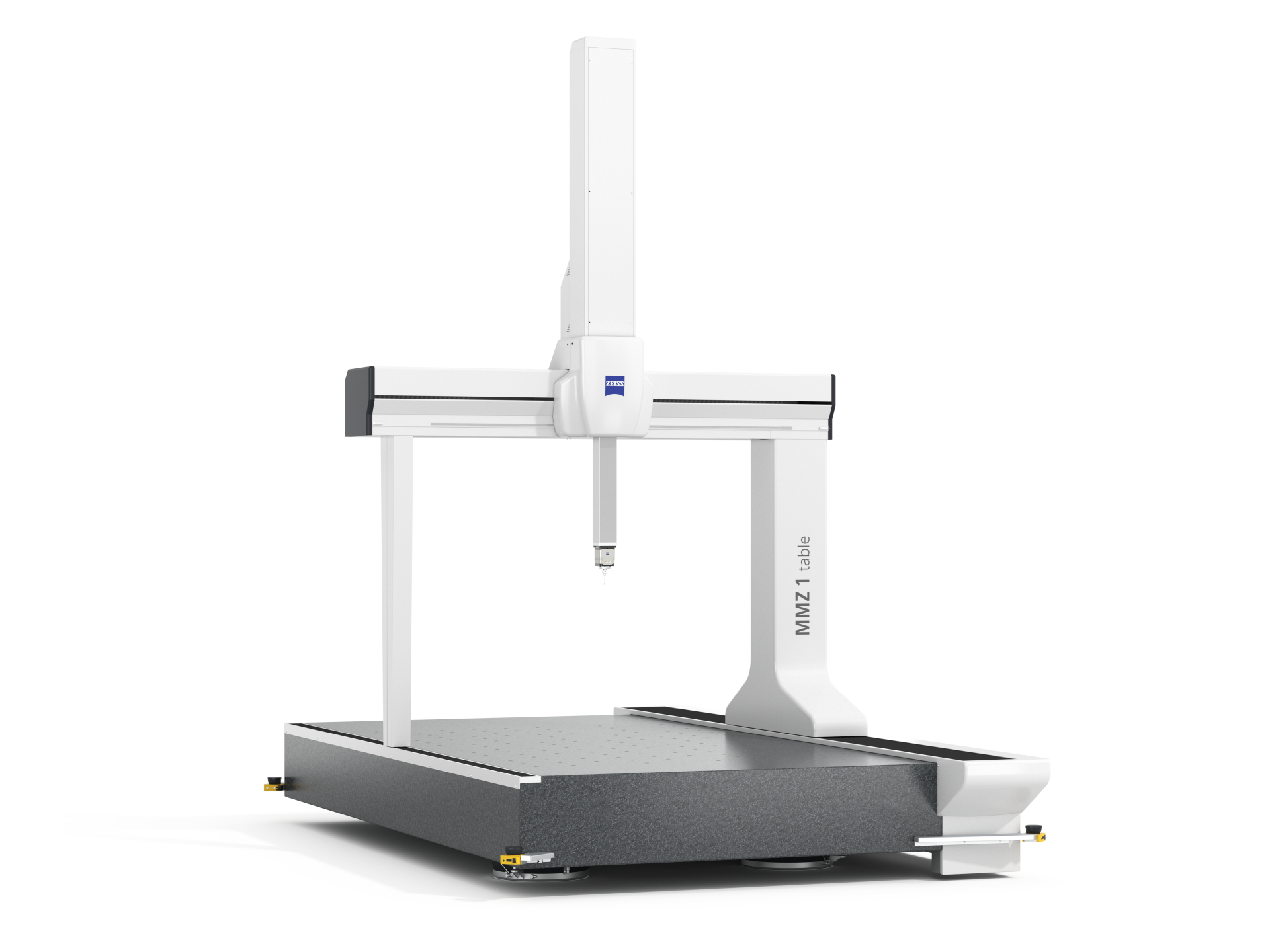

Mesa ZEISS MMZ 1

Solução compacta para peças volumosas

MMZ T

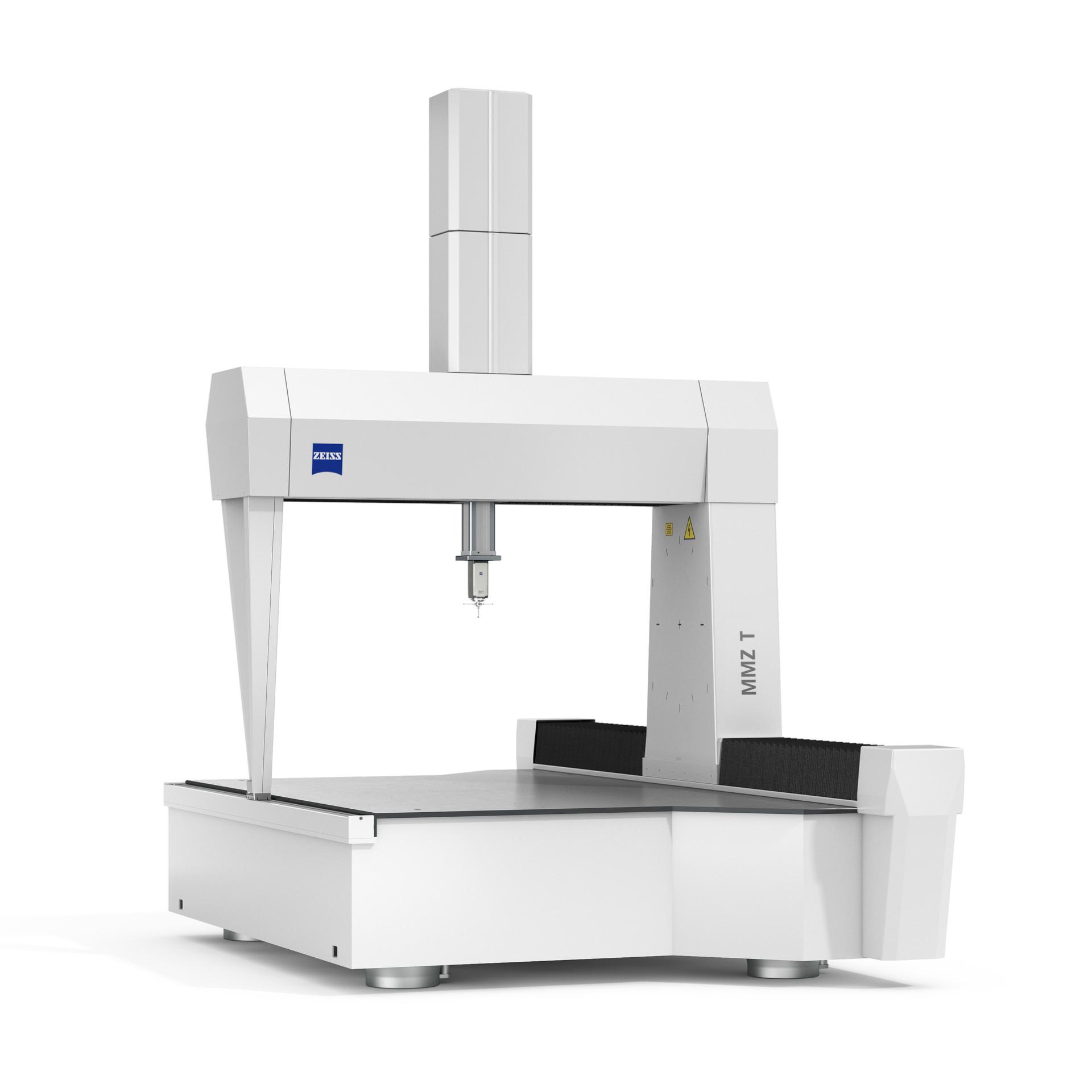

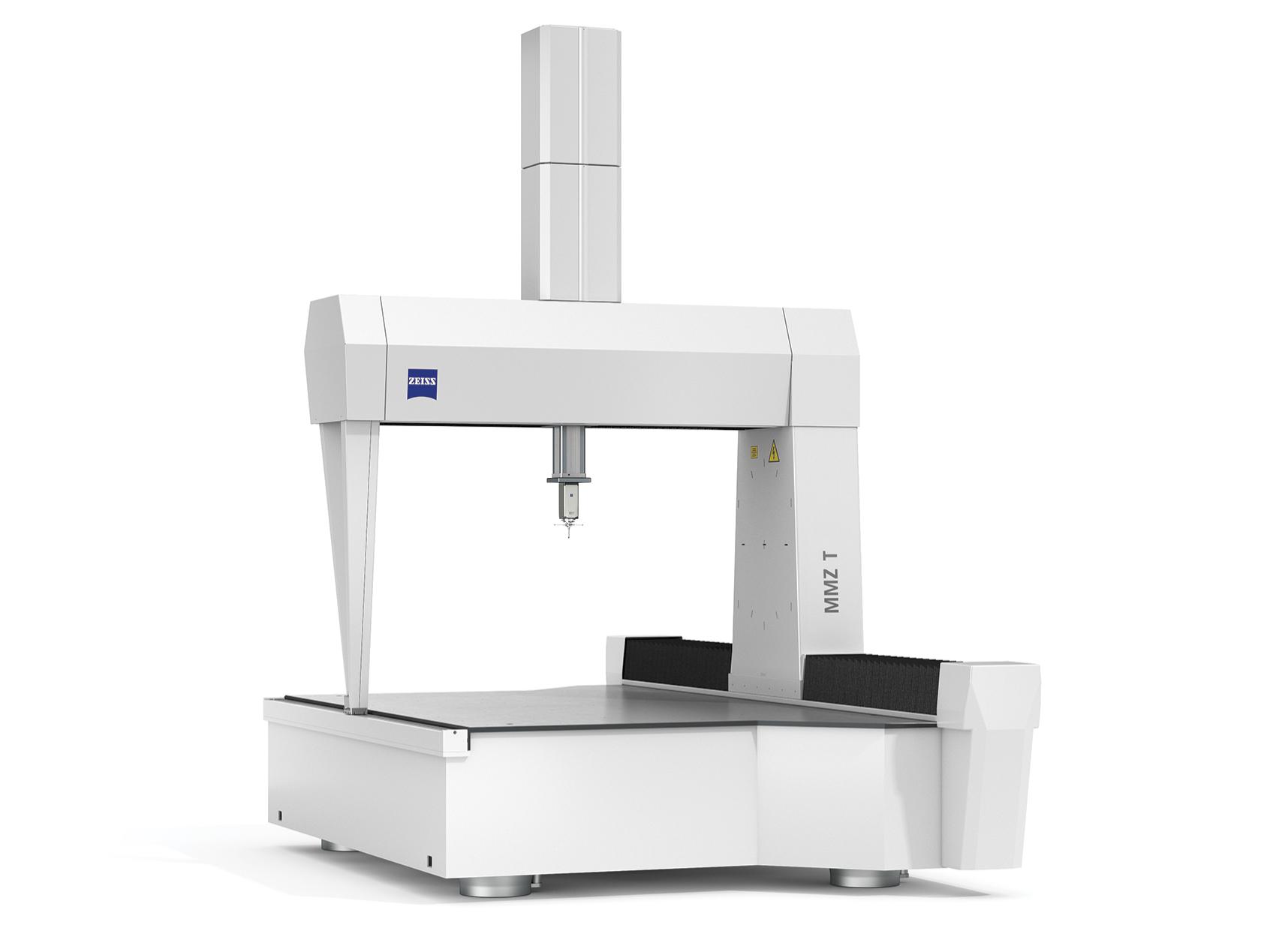

ZEISS MMZ T

Máquinas de medição tipo portal para componentes muito pesados (10 t)

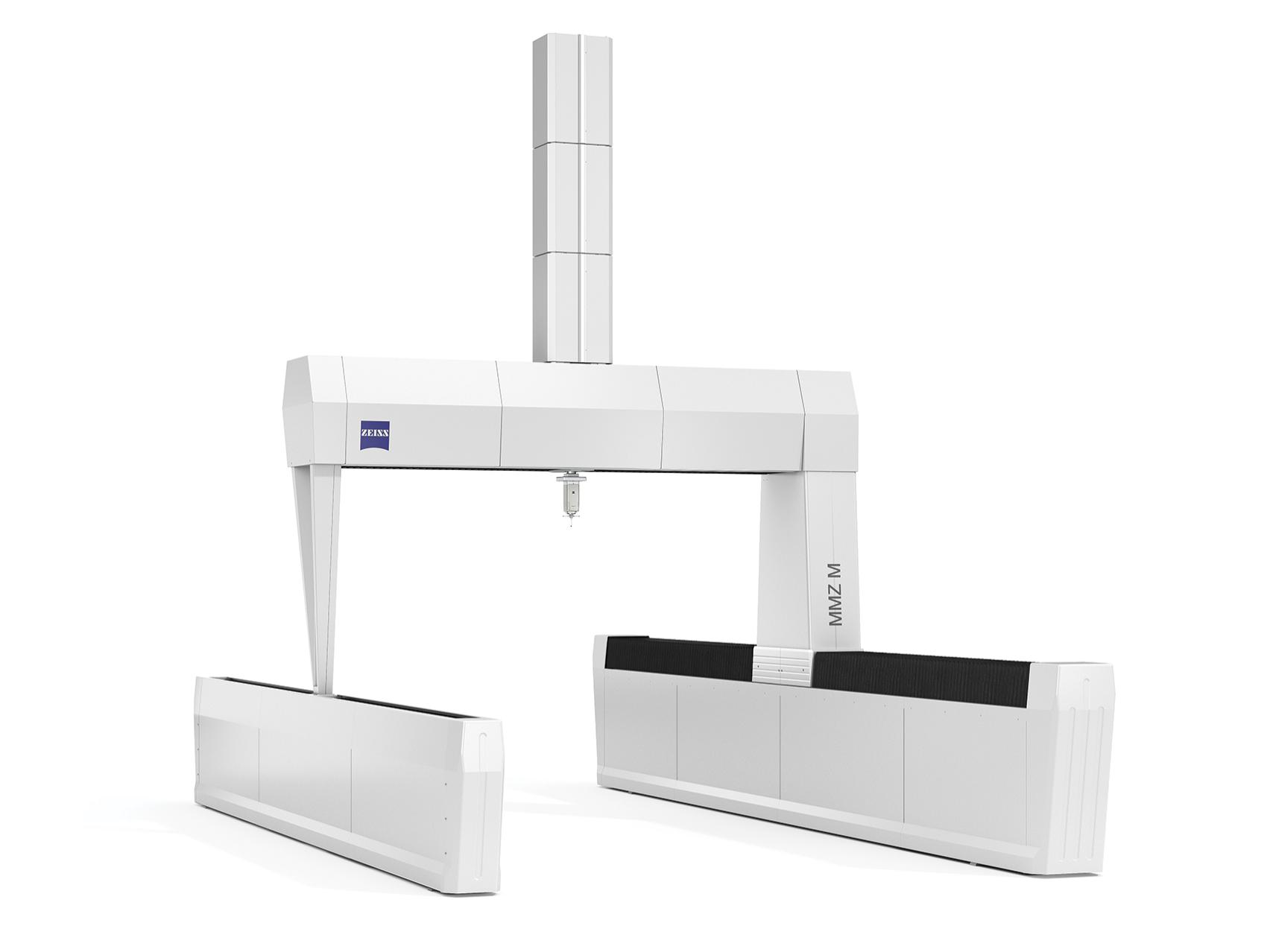

MMZ M

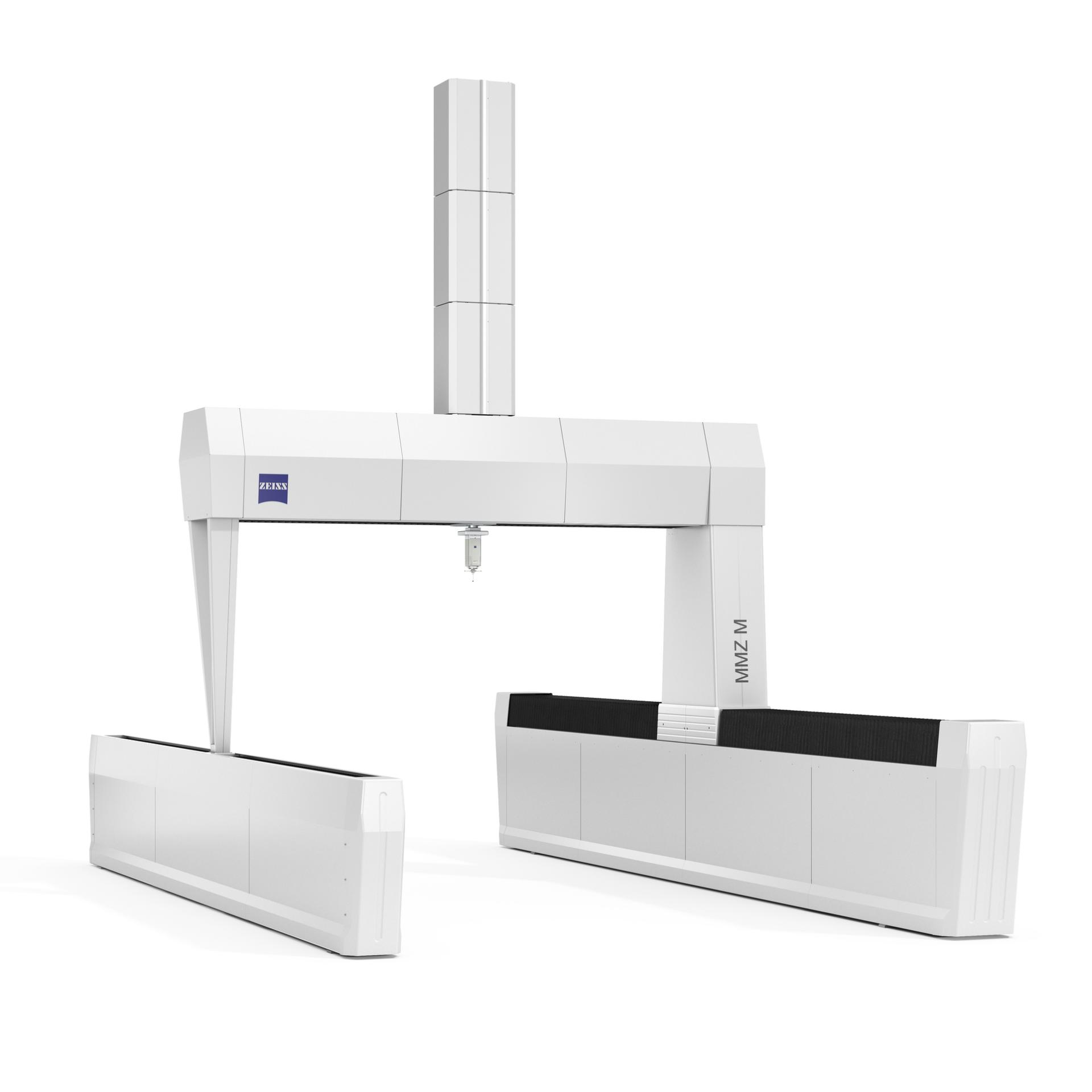

ZEISS MMZ M

Para componentes grandes e complexos com tolerâncias rígidas

MMZ G

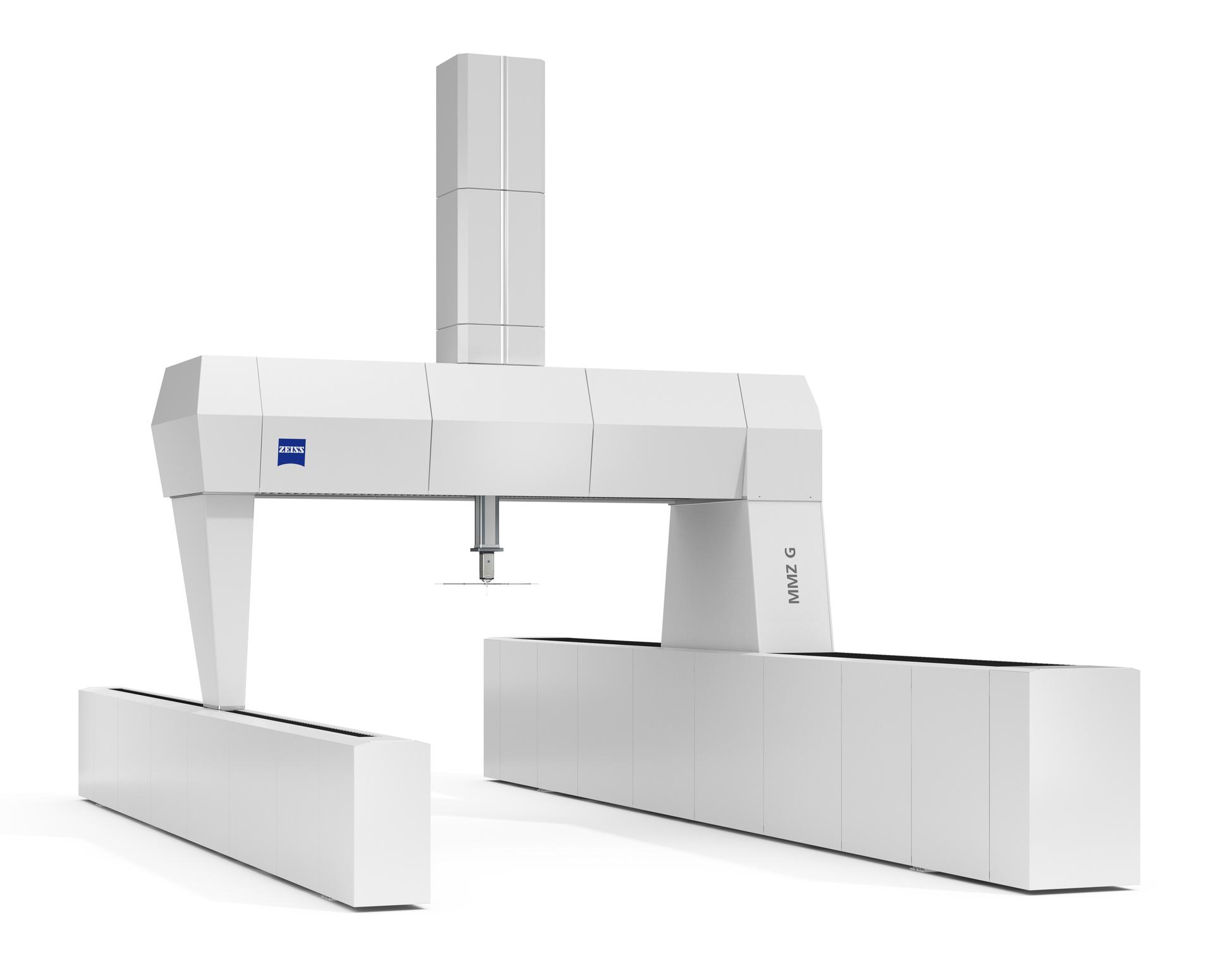

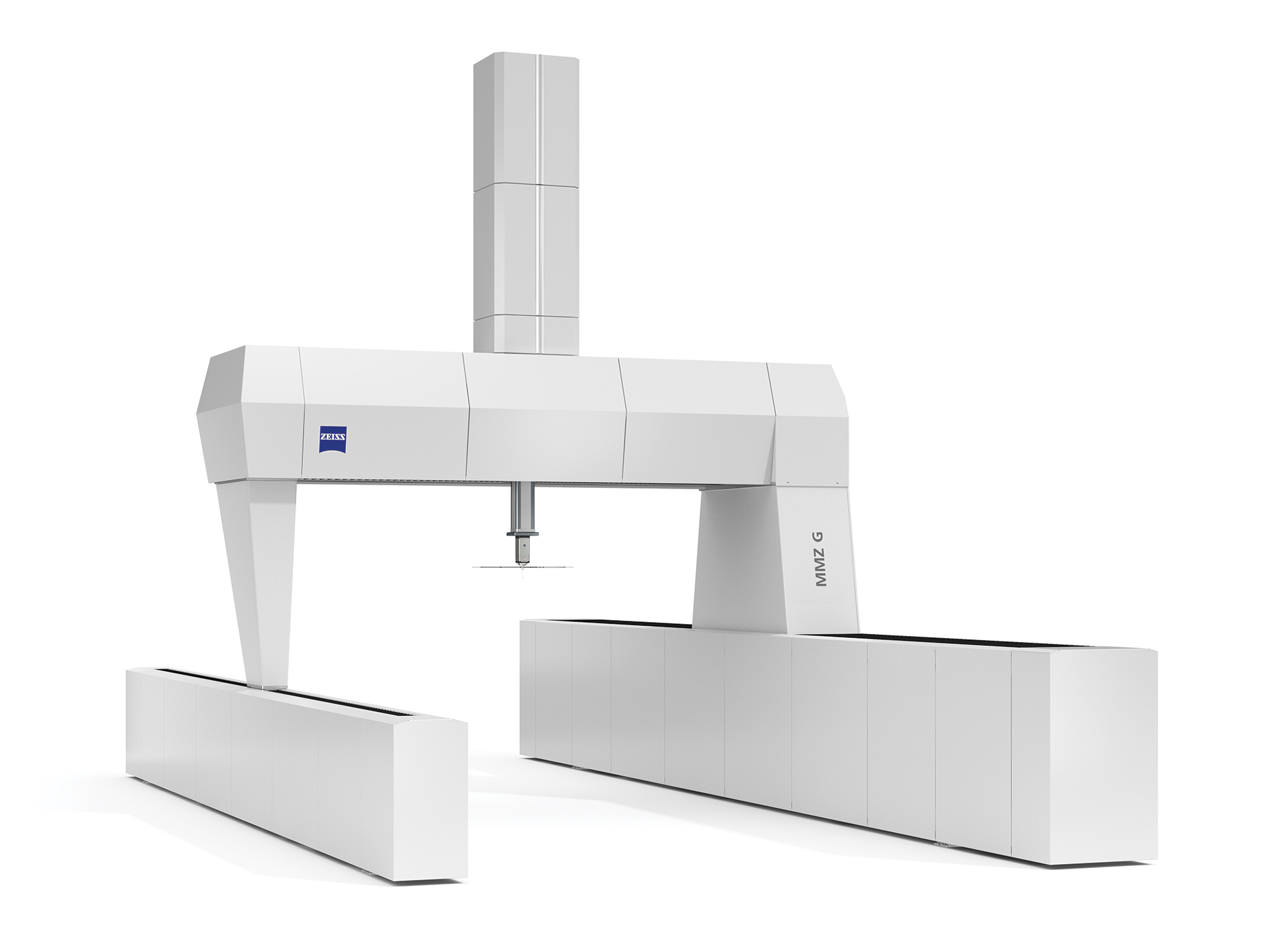

ZEISS MMZ G

Para componentes grandes e complexos com tolerâncias rígidas

A maior CMM do portfólio da ZEISS

A ZEISS MMZ G pode ser configurada em mais de 200 combinações diferentes

8 m

Comprimento máximo em x
10 m

Comprimento máximo em y
3,5 m

Comprimento máximo em z

Comparação técnica

	Mesa ZEISS MMZ 1	ZEISS MMZ T	ZEISS MMZ M	ZEISS MMZ G
Especificações
Tipo	Ponte	Ponte	Ponte grande	Ponte grande
Tamanhos	20/30/15 20/40/15	X: 21 Y: 32; 44; 52 Z: 12; 16	X: 20; 30 Y: 30; 45; 60 Z: 12; 16; 20	Mais de 200 combinações possíveis Xmax: 80 Ymax: 100 Zmax: 35
Cabeça de apalpador compatível	VAST XT gold, VAST gold, VAST XTR, RDS - VAST XXT	VAST XT gold, VAST gold, VAST XTR RDS - VAST XXT	VAST XT gold, VAST gold, VAST XTR RDS - VAST XXT	VAST XT gold, VAST gold, VAST XTR RDS - VAST XXT
Precisão	3,6 + L/250 µm	De 2,4 + L/400 µm	De 2,2 + L/400 µm	De 2,2 + L/400 µm
Peso máximo da peça de trabalho	5 t	10 t	Dependendo da espessura da fundação	Dependendo da espessura da fundação
Fundação necessária	Não*	Não*	Sim	Sim

*se o piso puder suportar a carga
