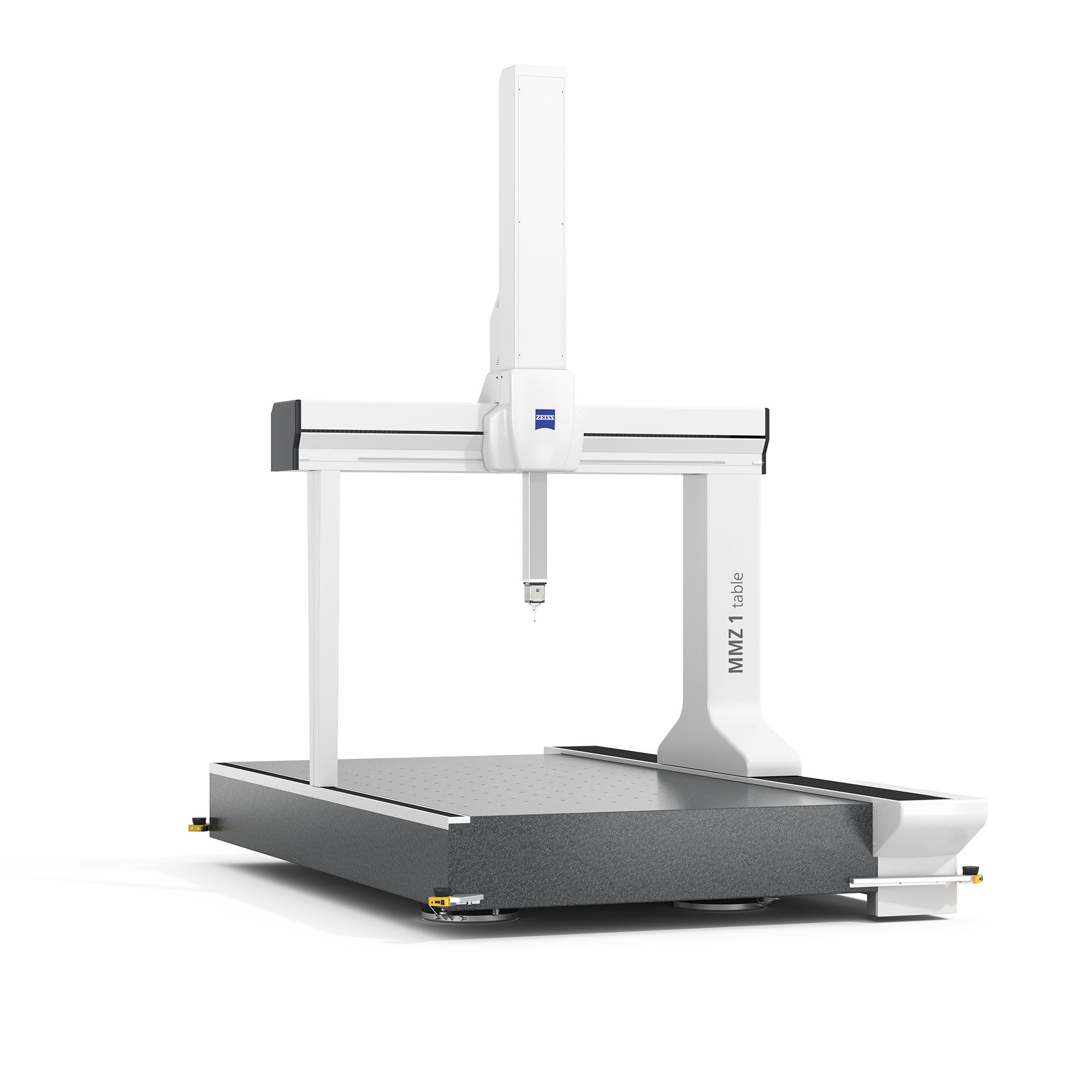

CMM grande

Mesa ZEISS MMZ 1

Solução compacta para peças de grande volume

A mesa ZEISS MMZ 1 é adequada para peças grandes de até 5 toneladas e aplicações em que são necessárias medições de contato precisas e em que as medições de tamanho, forma e localização são avaliadas com a mais alta precisão - com o cabeçote de sonda ZEISS VAST XT gold.

Design estável para alto desempenho
Scanners a laser de segurança
Sistema flexível e sustentável
Isolamento de vibração pneumática - sem necessidade de fundação

Design estável para alto desempenho

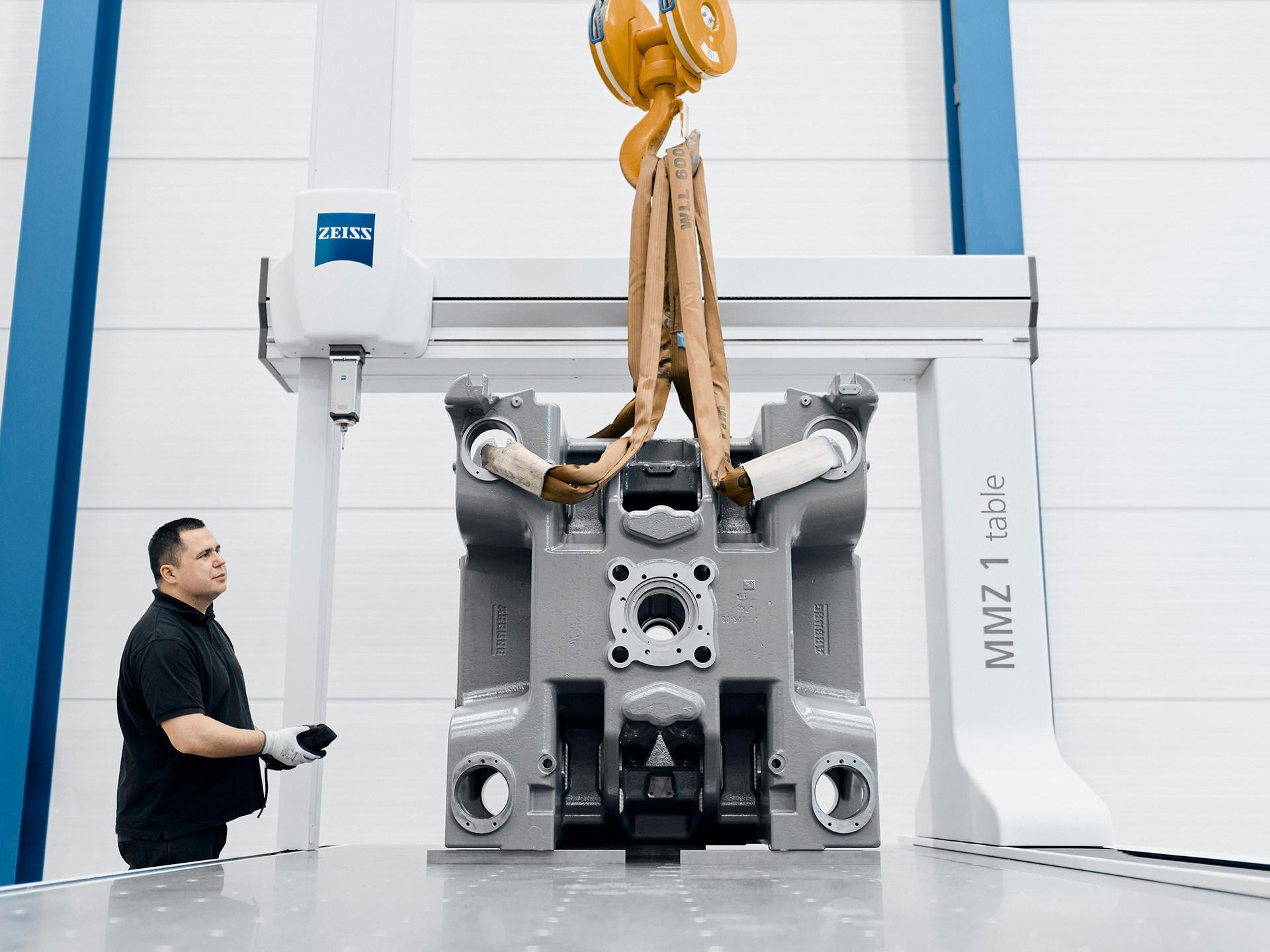

CMM robusta com alta precisão

O design da mesa ZEISS MMZ 1 permite grandes seções transversais de material e grandes distâncias de rolamento para alta repetibilidade. Mesmo peças de trabalho grandes, de até 5 t, podem ser medidas com uma precisão de 3,6 + L/250 µm.

As guias em Y do granito são cobertas e fechadas por foles, proporcionando maior robustez contra poeira e sujeira. A resistência adicional é obtida pelo cilindro de carbeto de silício, que, além de melhorar a estabilidade da temperatura, reduz os arranhões na superfície do cilindro.

Devido à sua superfície plana e limpa, a CMM permite uma visão clara do volume de medição. A mesa também tem uma altura fácil de usar e pode ser carregada pela frente, por trás, pela lateral e por cima, garantindo uma operação suave durante todo o processo.

A mesa ZEISS MMZ 1 está disponível em dois tamanhos: 20/30/15 e 20/40/15.

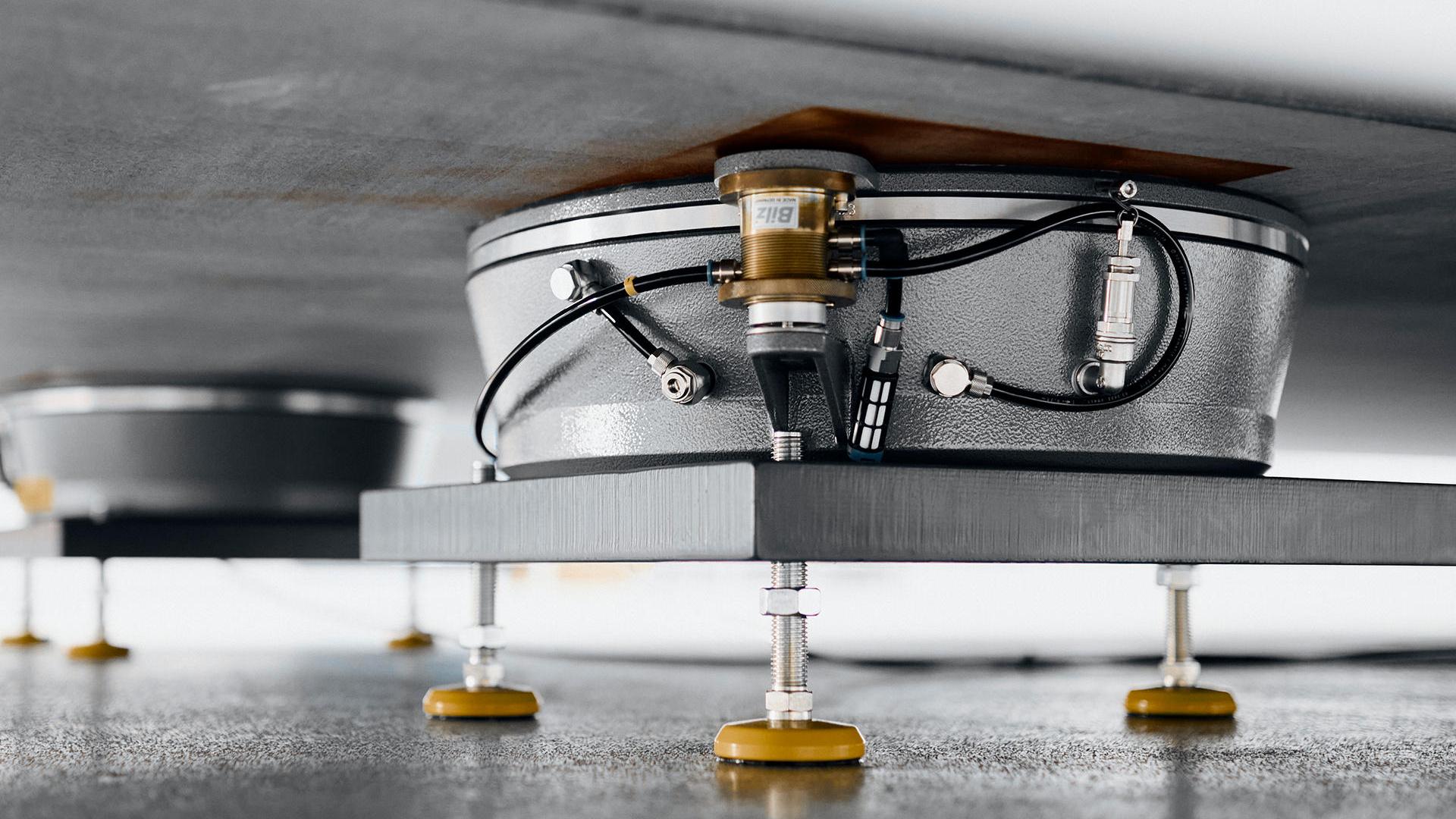

Isolamento de vibração pneumática

Devido à baixa carga no piso e ao isolamento de vibração pneumático padrão, não é necessária uma fundação cara, garantindo ainda uma carga de peça de trabalho de 5 t.

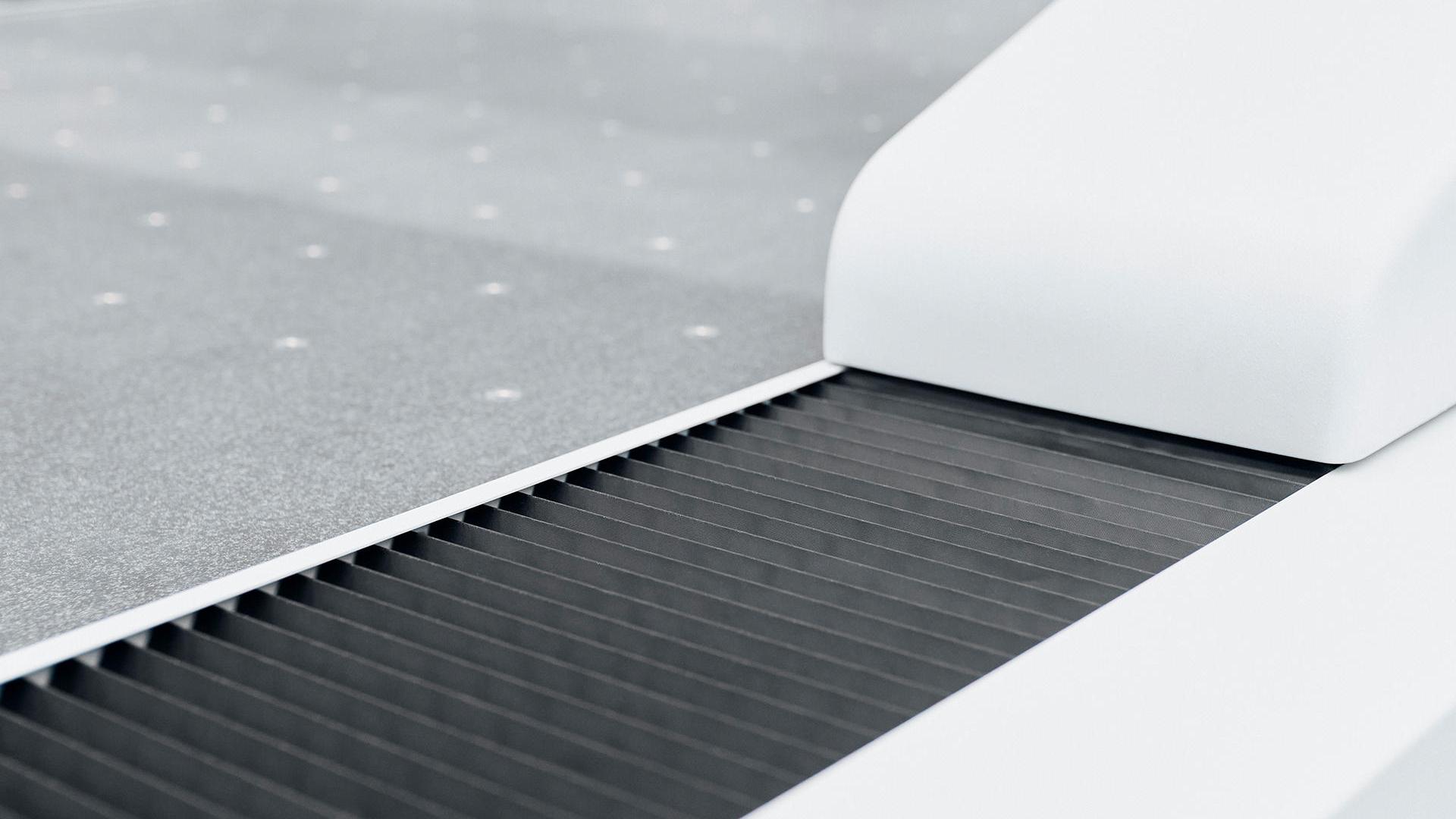

Guias cobertas

As guias X e Y são protegidas contra contaminação por tampas de fole, o que resulta em maior estabilidade e menos trabalho de manutenção nas guias.

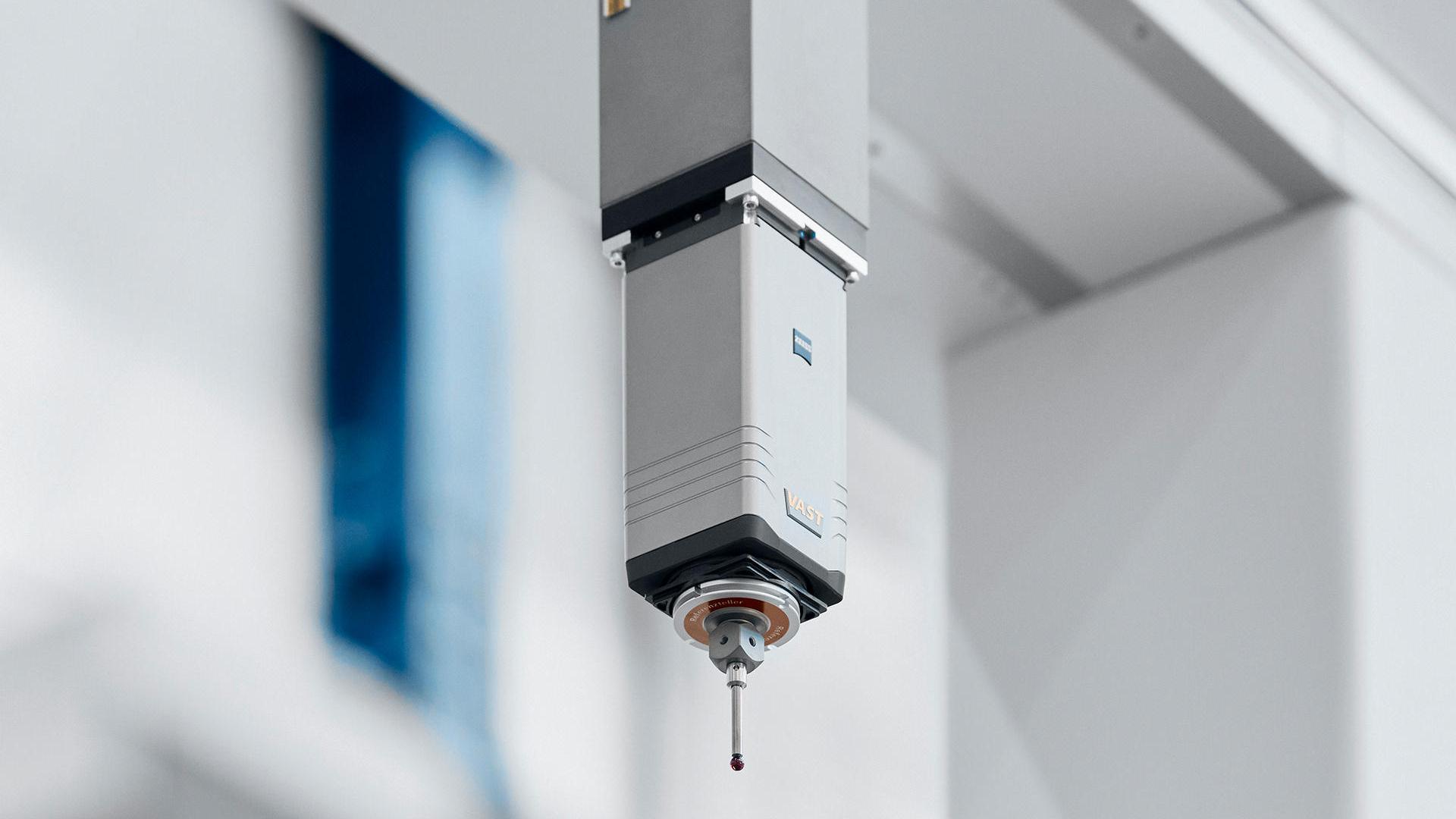

Ram de carbeto de silício

Melhora a estabilidade da temperatura e proporciona uma superfície que evita arranhões e deformações causados por fontes de calor, o que leva a uma maior precisão e reduz os requisitos de manutenção graças à maior rigidez da CMM.

Equilíbrio entre segurança, flexibilidade e eficiência

Além da excelência técnica dos componentes e do design estável da máquina, a mesa ZEISS MMZ 1 é equipada com vários recursos fáceis de usar para melhorar os fluxos de trabalho e a experiência do usuário.

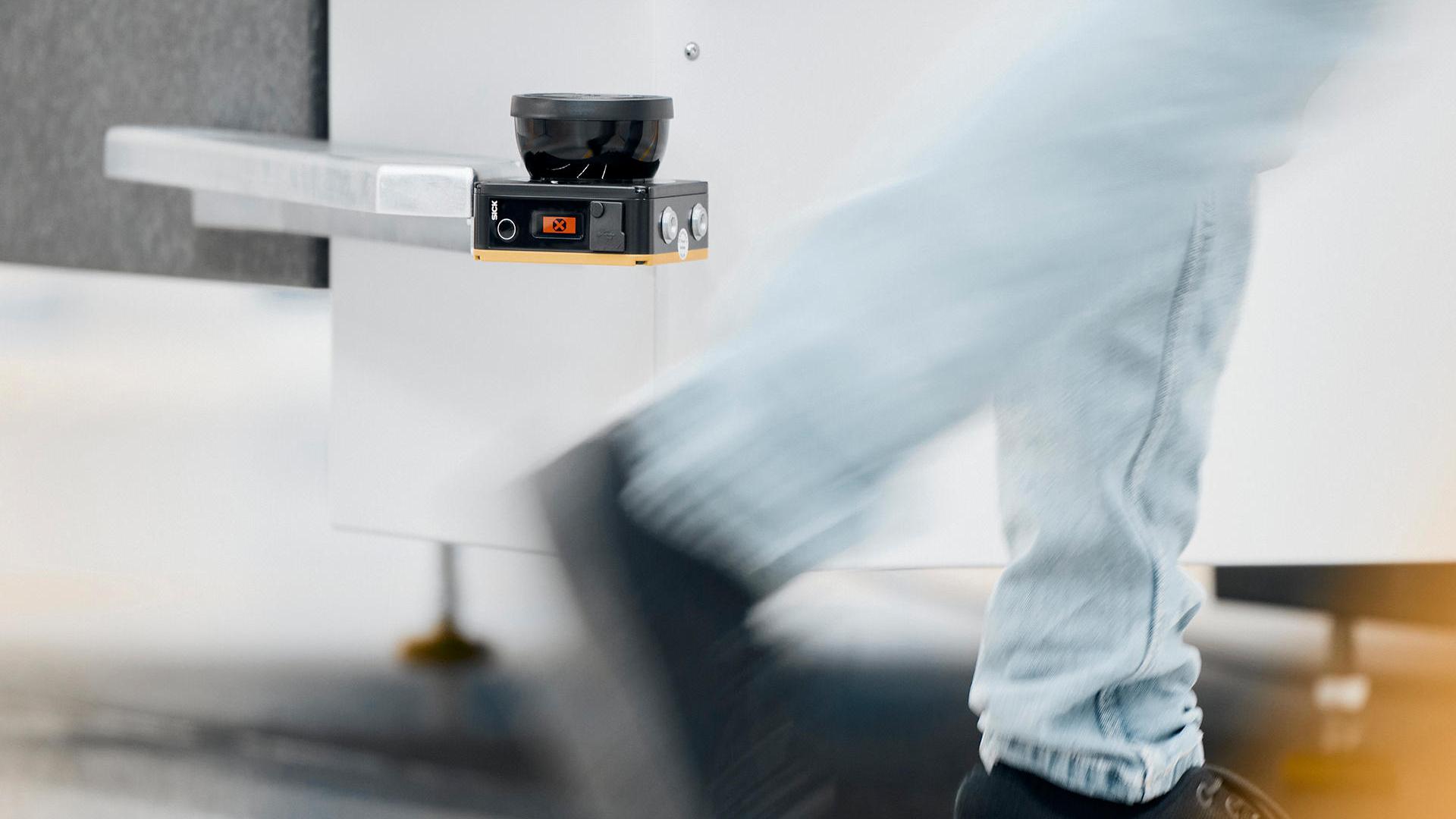

Scanners a laser para maior segurança

Os scanners a laser monitoram uma zona de proteção ao redor da CMM. Se a zona de segurança for violada, a CMM diminui imediatamente a velocidade para uma velocidade segura.

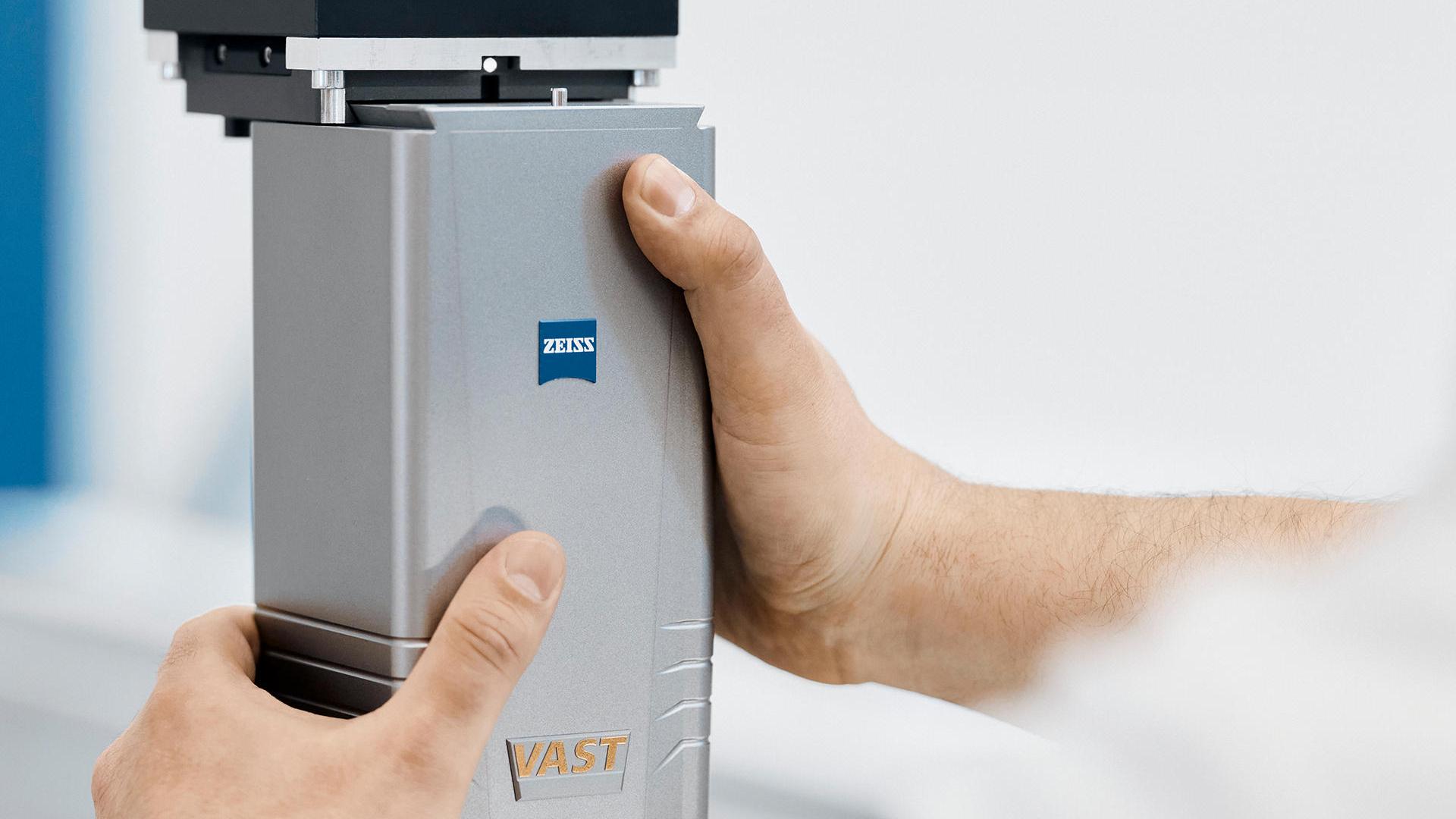

Tecnologia ZEISS mass

Graças à tecnologia ZEISS mass, a mesa ZEISS MMZ 1 pode ser usada com uma variedade de sondas táteis, aumentando a flexibilidade para diferentes tarefas de medição.

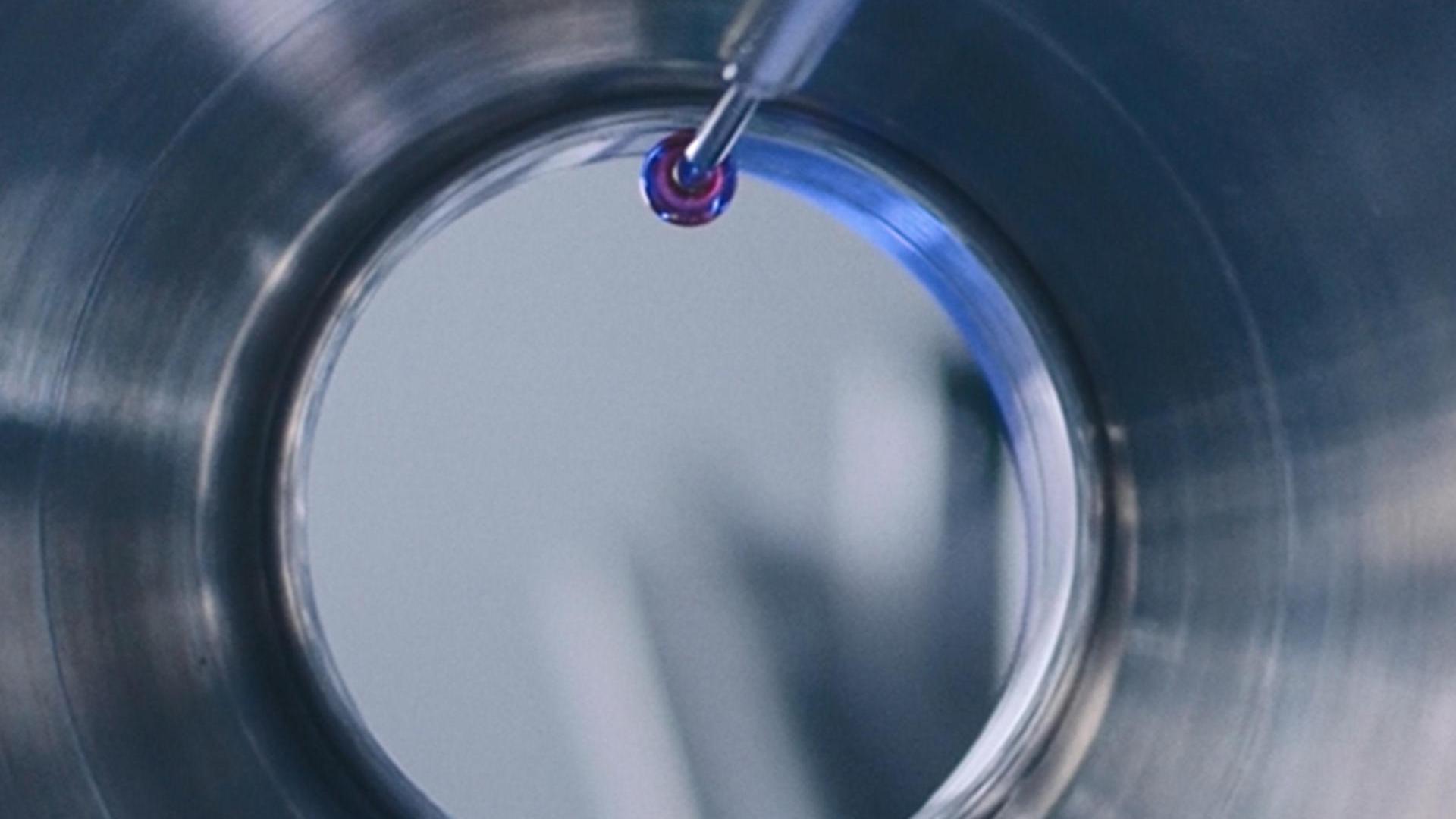

ZEISS VAST navigator e pacote de desempenho

CALYPSO VAST navigator e pacote de desempenho

Permite calibração, aproximação e varredura ainda mais rápidas, bem como maior precisão, levando a medições mais rápidas e maior desempenho. O desempenho do ZEISS VAST com as funções FlyScan e QuickChange garante a máxima produtividade ao encurtar o caminho de deslocamento, resultando em uma economia de tempo de até 40% e acelerando a troca automática do estilo de medição em até 60%.

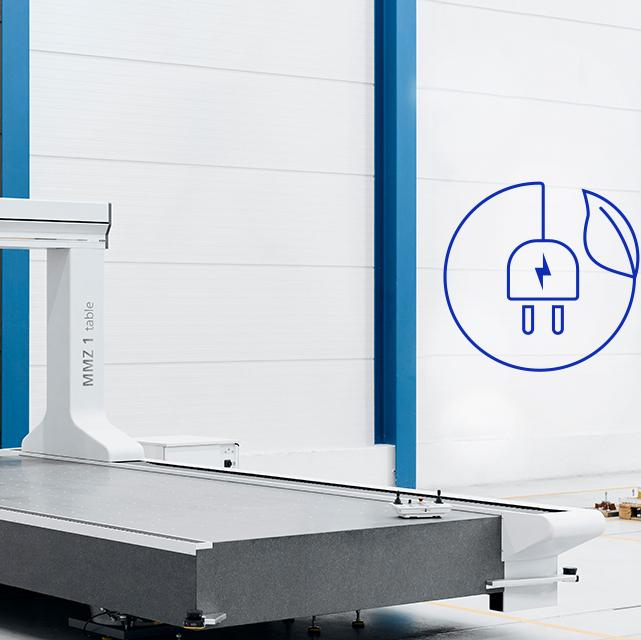

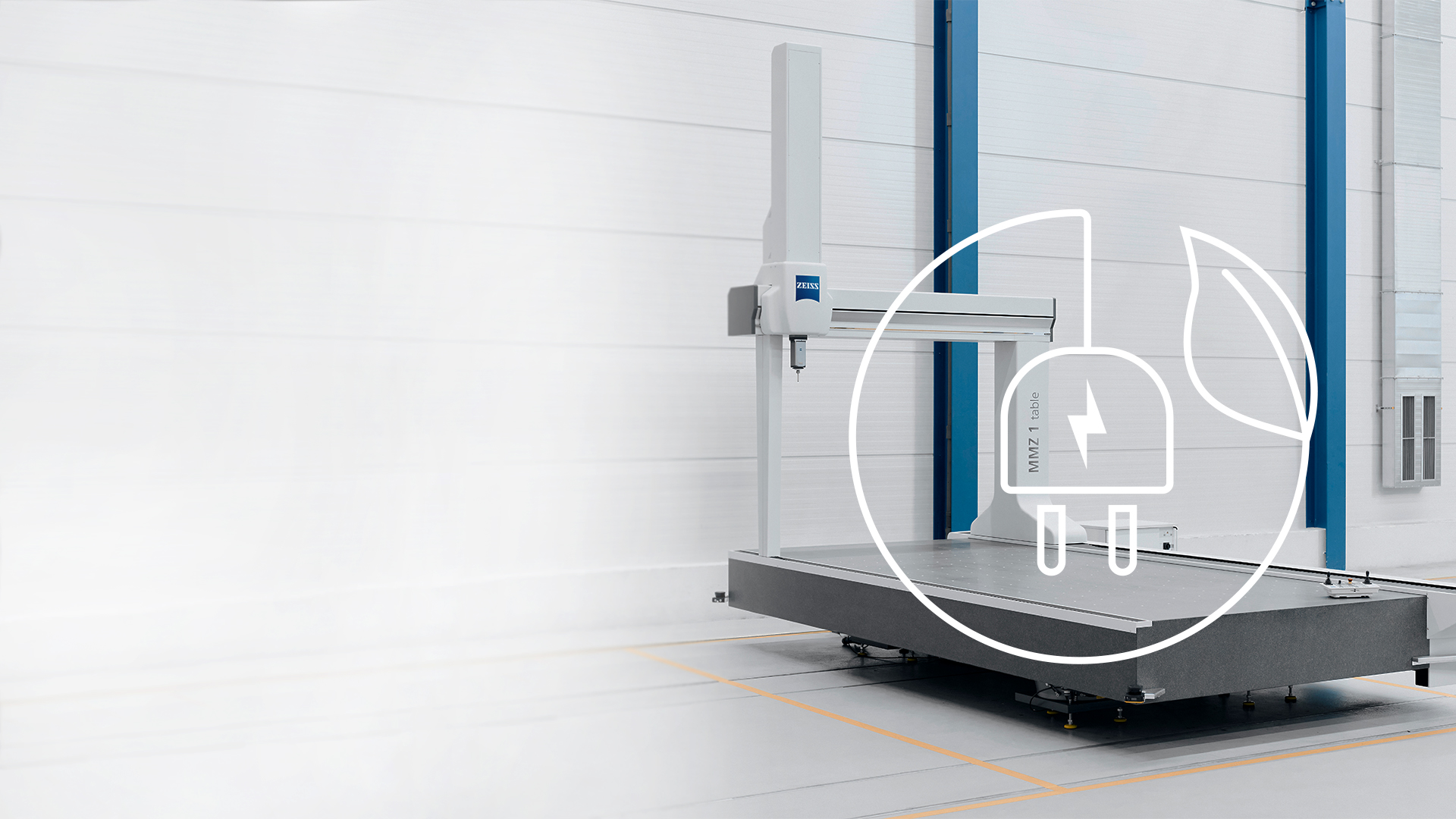

Mais sustentabilidade em seus processos de medição com a mesa ZEISS MMZ 1

No centro do ciclo de vida de cada máquina, o consumo de energia desempenha um papel fundamental durante a fase de uso, influenciando significativamente a pegada ambiental. A mesa ZEISS MMZ 1 exemplifica o consumo eficiente de recursos, incorporando recursos de economia de energia.

Recursos sustentáveis

Reduz o consumo de energia durante os períodos de inatividade e diminui a quantidade de energia necessária no sistema.

Desliga automaticamente o ar comprimido dos mancais de ar após um tempo definido e, assim, minimiza o consumo de ar quando a CMM não está sendo usada.

O gerenciamento inteligente de energia armazena a energia da desaceleração e a transfere para a próxima aceleração.

Dados técnicos

Tipo	CMM grande em tipo de ponte
Tamanhos	20/30/15 20/40/15
Cabeças de sonda compatíveis	VAST XT gold VAST gold VAST XTR, RDS - VAST XXT
Precisão	3,6 + L/250 µm
Peso máximo da peça de trabalho	5 t
Fundação necessária	Não, se o piso puder suportar a carga
Software	ZEISS CALYPSO, navegador ZEISS CALYPSO, desempenho do ZEISS CALYPSO
