ZEISS 3D X-Ray

Tecnologia de medição de alta precisão e inspeção confiável

Tomografia computadorizada industrial para metrologia e inspeção

O portfólio de sistemas de tomografia computadorizada industrial da ZEISS permite que você realize tarefas avançadas de medição e inspeção para uma enorme variedade de aplicações. Todos os sistemas são equipados com componentes da mais alta qualidade e as mais recentes soluções de software para garantir o melhor desempenho.

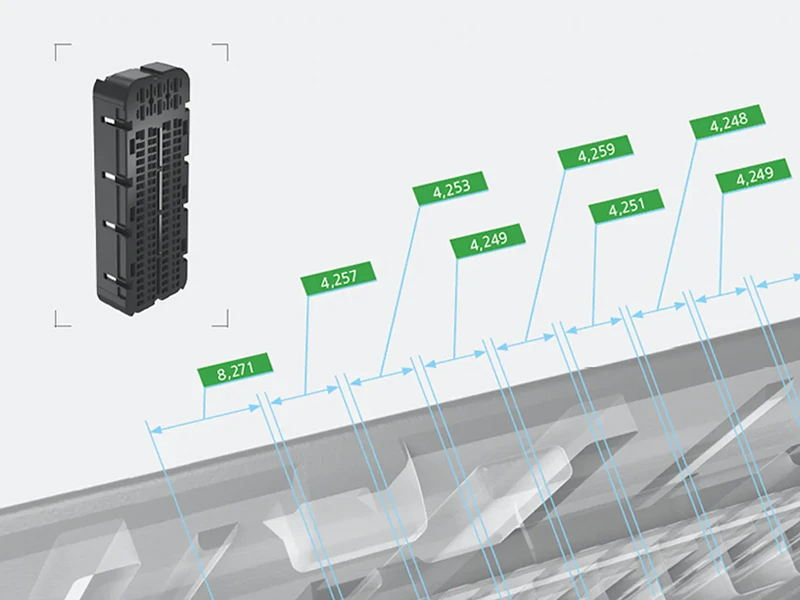

Medições precisas de estruturas internas e externas

A família de produtos ZEISS METROTOM fornece medições de alta precisão de estruturas internas e externas para o teste não destrutivo de componentes e montagens. Todos os sistemas permitem a análise precisa de defeitos e dimensões com base em dados de volume 3D rastreáveis, o que os torna adequados para a garantia de qualidade em profundidade de vários componentes e também permite o controle de processos na produção em série.

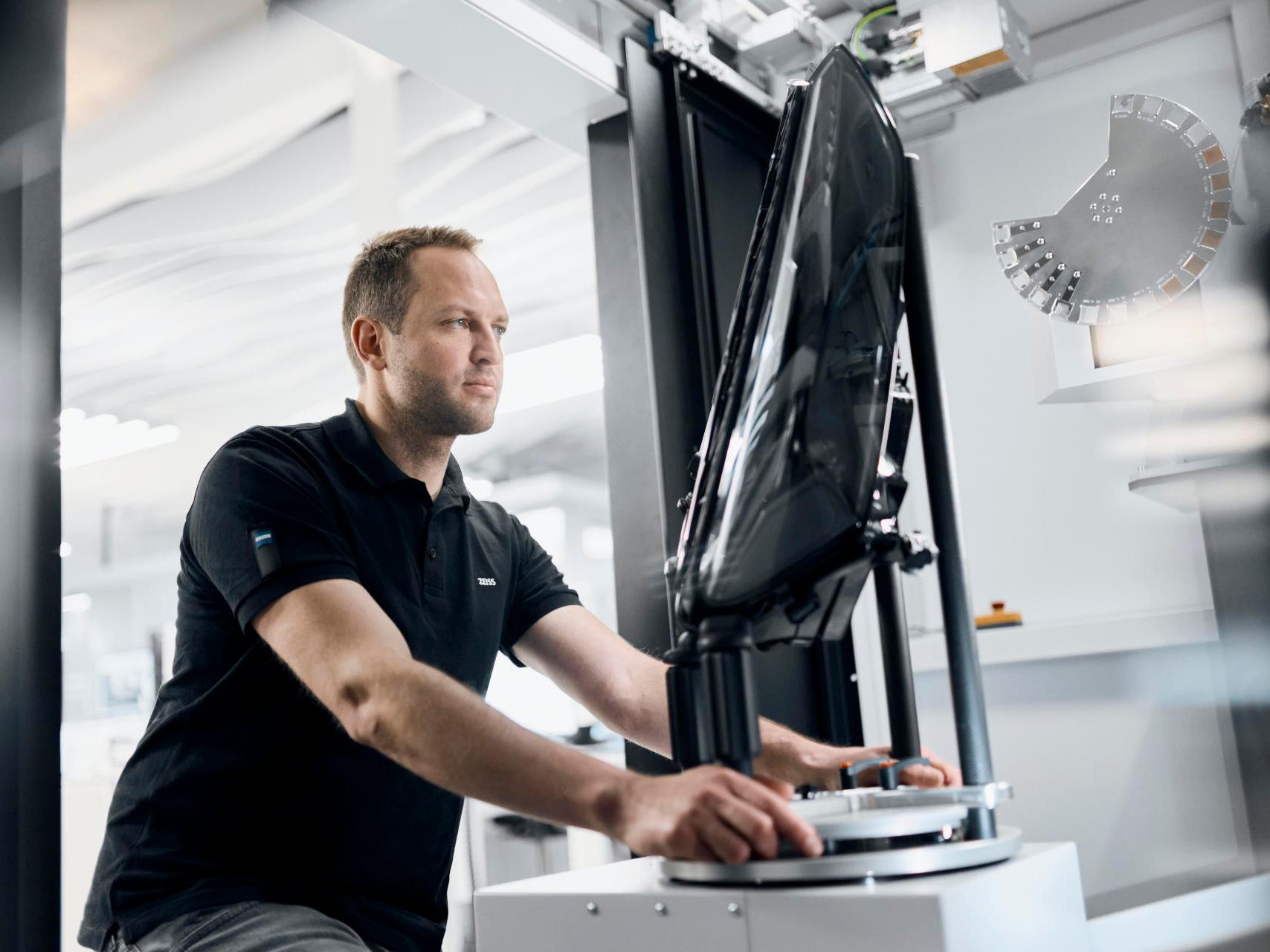

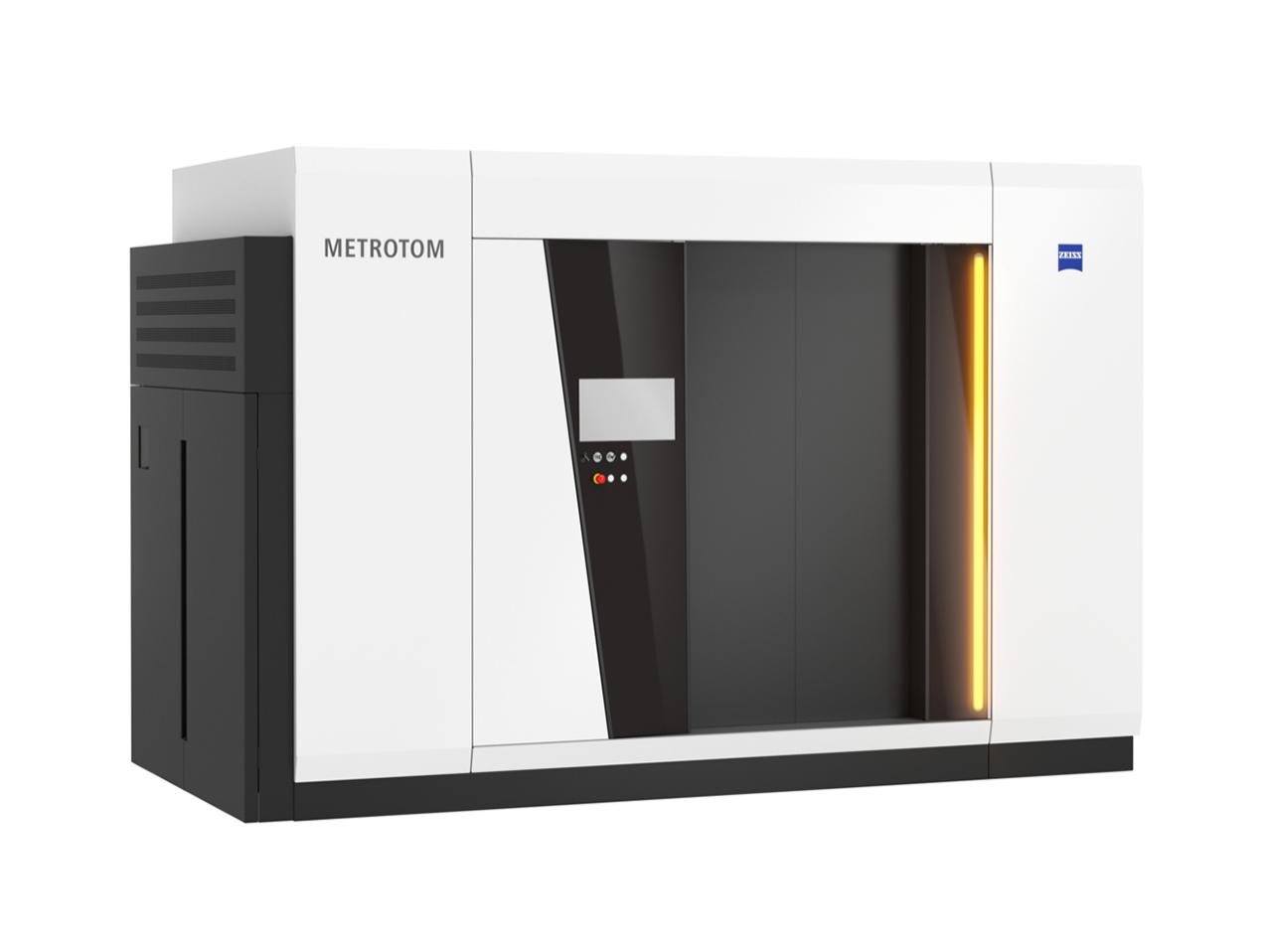

ZEISS METROTOM 1500

Com o ZEISS METROTOM 1500, você obtém tecnologia avançada de TC - detectando falhas de forma confiável, encontrando defeitos abaixo da superfície e verificando as dimensões com precisão. O que torna esse CT especial é seu enorme escopo de aplicações, desde peças pequenas até as maiores, e tudo o que estiver entre elas.

Saiba mais

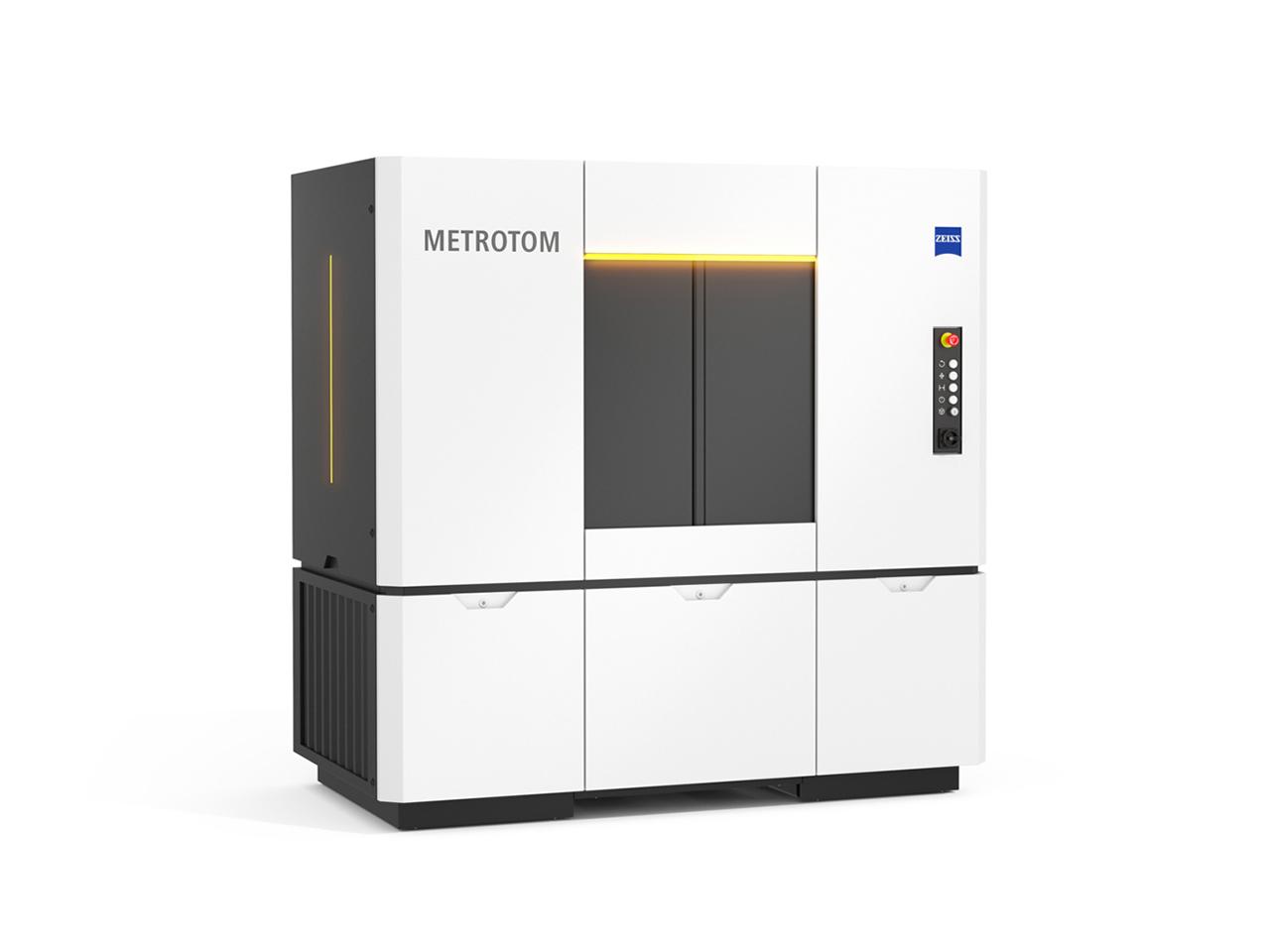

ZEISS METROTOM 6 scout

O ZEISS METROTOM 6 scout digitaliza peças complexas, inclusive geometrias internas, com o mais avançado nível de detalhes. O resultado é um volume 3D de alta resolução para análise GD&T, comparações nominal/real ou inspeções de defeitos. Esse sistema é uma excelente opção para digitalizar e inspecionar peças plásticas de pequeno e médio porte com a mais alta resolução.

Saiba mais

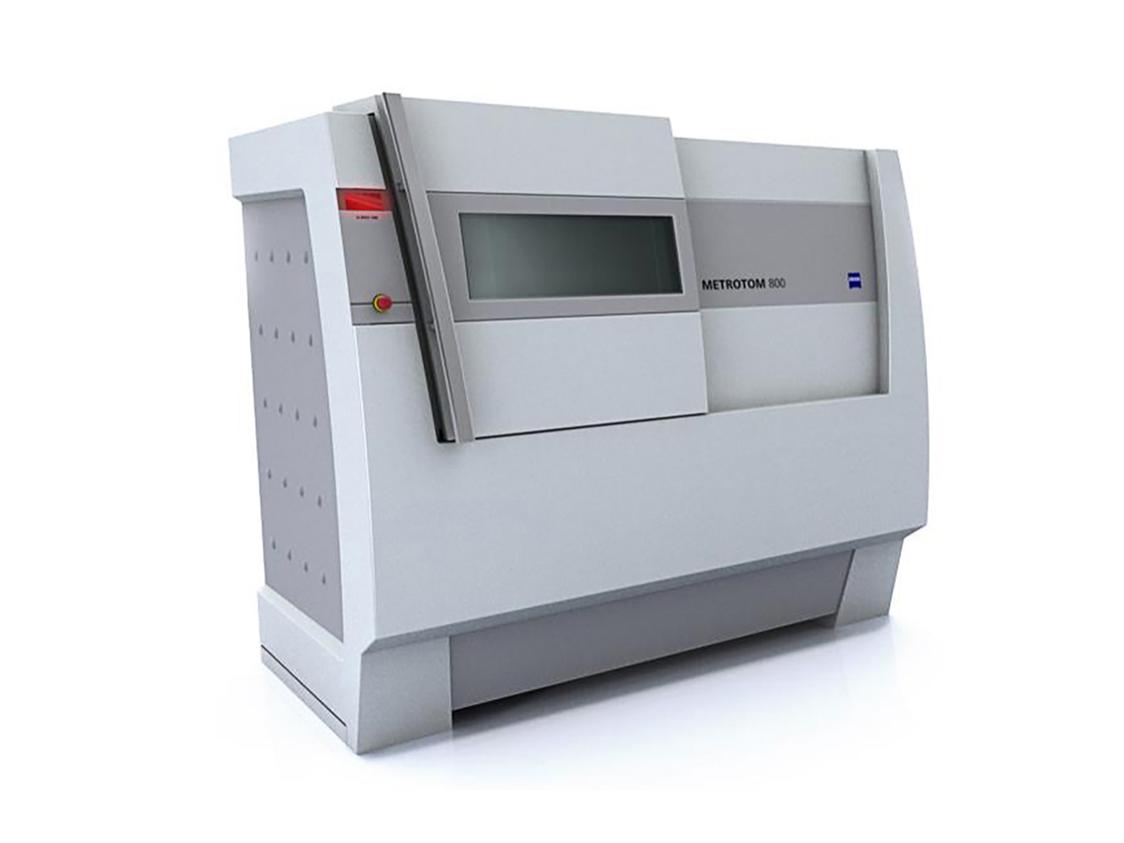

ZEISS METROTOM 800 130 kV

O ZEISS METROTOM 800 130kV é equipado com componentes para alcançar as mais altas precisões possíveis. Isso o torna a escolha perfeita para aplicações avançadas de metrologia, como inspeções dimensionais em profundidade com tolerâncias rigorosas, em componentes plásticos de pequeno e médio porte. Ao escanear vários componentes pequenos de uma só vez, o sistema pode, além disso, atingir taxas de transferência impressionantes.

ZEISS METROTOM 800 225 kV

O ZEISS METROTOM 800 225kV é apreciado por sua flexibilidade. Desde pequenas peças de plástico até peças de materiais mistos de tamanho médio, o sistema pode lidar com tudo isso. A mesma flexibilidade também está disponível em termos de aplicações: inspeções dimensionais, análise de defeitos e controle de montagem - apenas para citar algumas delas.

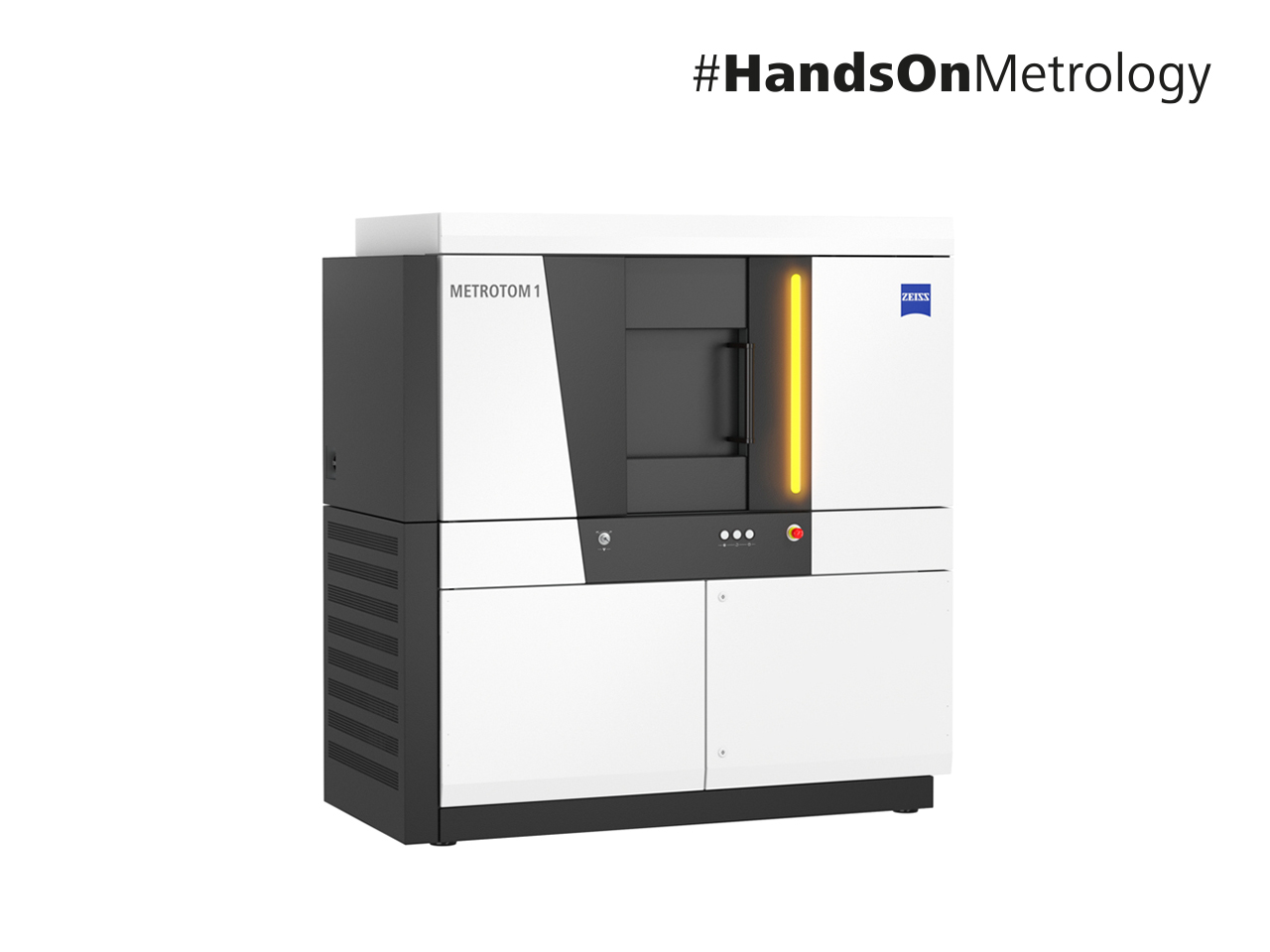

ZEISS METROTOM 1

Quando o interior é importante, o ZEISS METROTOM 1 é o seu caminho mais rápido: Capture dados 3D precisos sem qualquer preparação da peça. Equipado com tecnologia de tomografia computadorizada, você pode escanear peças de forma não destrutiva e olhar para dentro. Medir, analisar e inspecionar defeitos ocultos e estruturas internas. Em combinação com o software ZEISS INSPECT, ele atinge uma nova dimensão para simplificar seu controle de qualidade.

Saiba mais

Detecção eficiente de defeitos próximo à produção

A avaliação antecipada da qualidade das peças é crucial nos setores atuais. Para identificar defeitos críticos antes de continuar o processamento das peças e para poder eliminar as causas, a ZEISS oferece uma gama de soluções de TC especializadas na inspeção rápida e confiável de defeitos próximos à linha de produção. Os sistemas permitem verificar, de forma não destrutiva, a existência de bolhas, inclusões ou porosidades e determinar o tamanho dos defeitos para avaliar a qualidade e a segurança do componente.

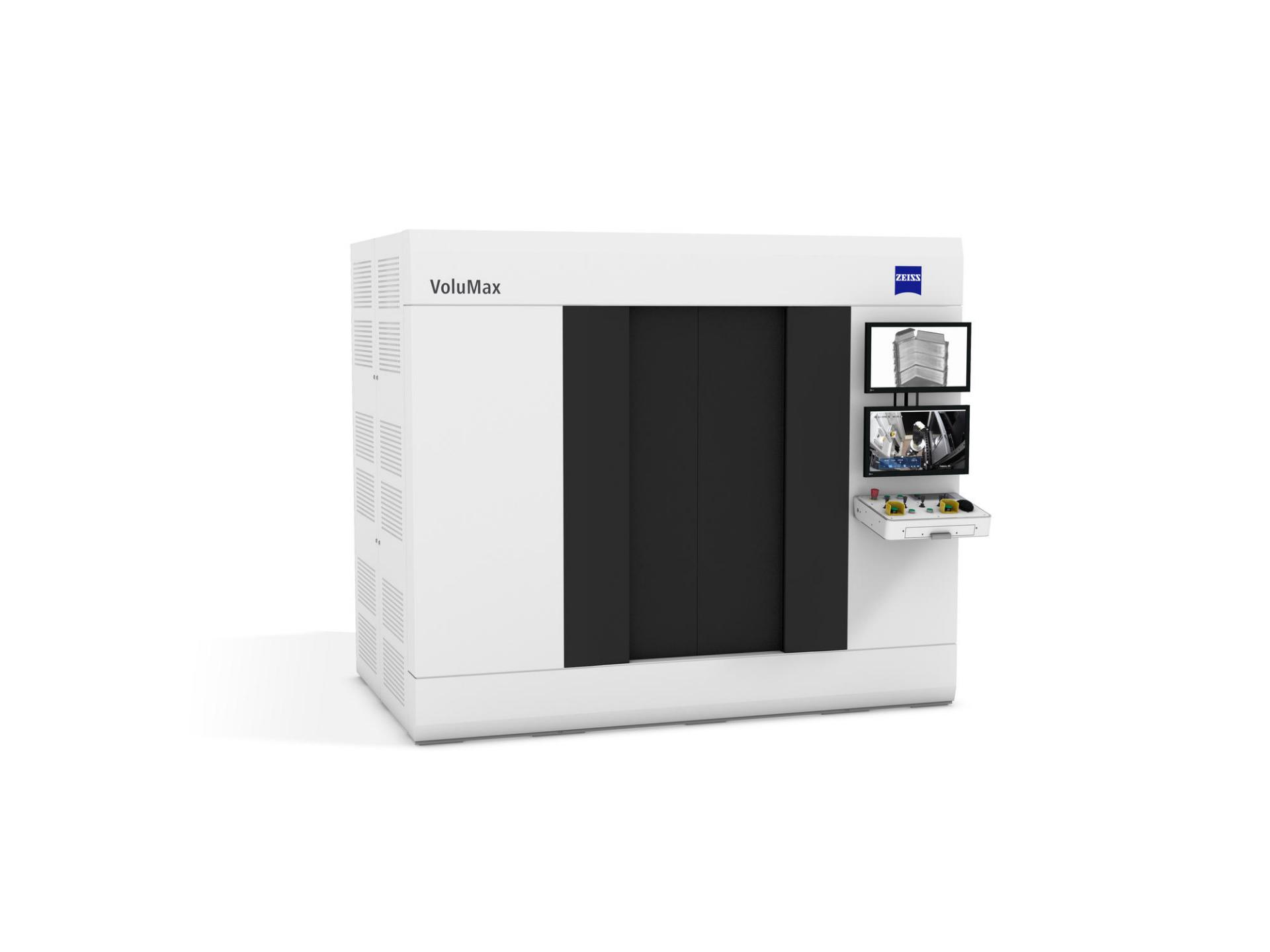

ZEISS VoluMax 9 titan

O ZEISS VoluMax 9 titan combina uma tecnologia robusta com a máxima facilidade de uso. Equipado com um tubo de raios X capaz de gerar até 450 kV e 1500 W, o sistema de TC oferece uma força de penetração notável. Ele detecta de forma confiável defeitos em peças de alta densidade e montagens complexas de vários materiais.

Saiba mais

ZEISS BOSELLO MAX

A alta flexibilidade e as muitas opções de configuração fazem do ZEISS BOSELLO MAX a combinação perfeita para inspeções por raios X 2D e, opcionalmente, 3D de diferentes tipos e tamanhos de peças fundidas e outros.

Saiba mais

ZEISS BOSELLO HEX

O ZEISS BOSELLO HEX permite inspeções rápidas de peças fundidas de pequeno e médio porte para todos. Com seu tamanho compacto, o ZEISS BOSELLO HEX é a solução ideal de raios X 2D que se adapta às suas necessidades, à sua sala e ao seu orçamento. O ZEISS BOSELLO HEX também oferece opcionalmente recursos de inspeção por raios X 3D.

Benefícios

A tecnologia de raios X 3D da ZEISS aumenta a precisão e a eficiência na inspeção de estruturas internas ocultas em componentes de plástico ou metal. Assim, a geração rápida e não invasiva de dados de volume de alta resolução garante uma garantia de qualidade confiável.

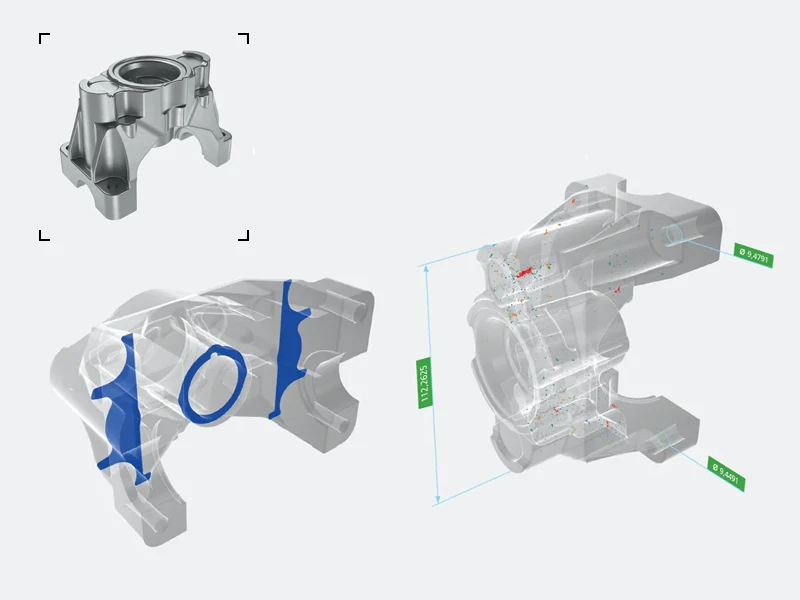

Eficiente e não destrutivo

Os sistemas de tomografia computadorizada industrial são projetados para analisar geometrias, defeitos e estruturas ocultas em vários tipos de peças. Eles medem e inspecionam com eficiência componentes inteiros, eliminando métodos tradicionais demorados e caros.

Medições de alta precisão

Os sistemas de raios X 3D da ZEISS capturam a peça inteira em um único escaneamento de alta resolução. Devido ao uso de componentes de precisão e métodos de calibração avançados, os resultados do escaneamento podem ser usados para avaliações de metrologia de acordo com os mais altos padrões de precisão.

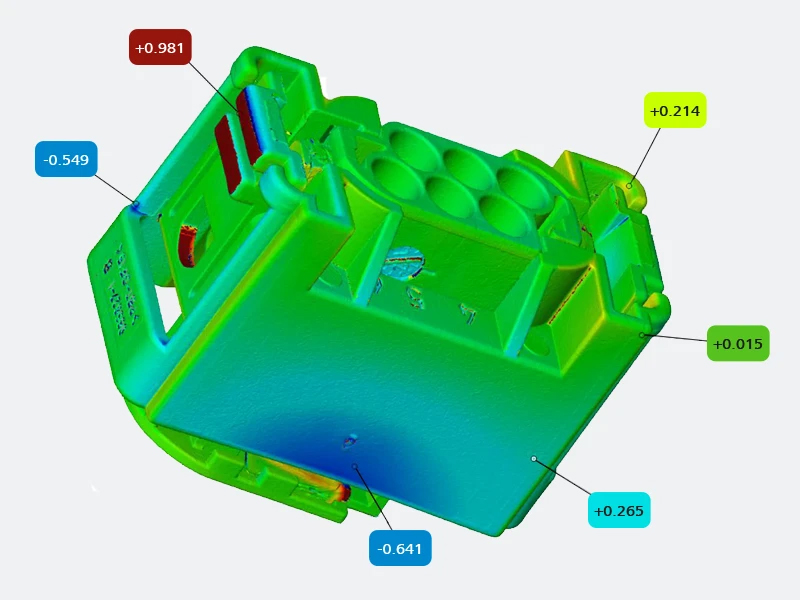

Fluxos de trabalho simplificados

A tecnologia de raios X 3D da ZEISS aumenta a precisão e a eficiência do seu processo de inspeção de componentes. Assim, a geração rápida e não invasiva de dados de volume de alta resolução garante uma garantia de qualidade confiável, mesmo para componentes altamente exigentes.

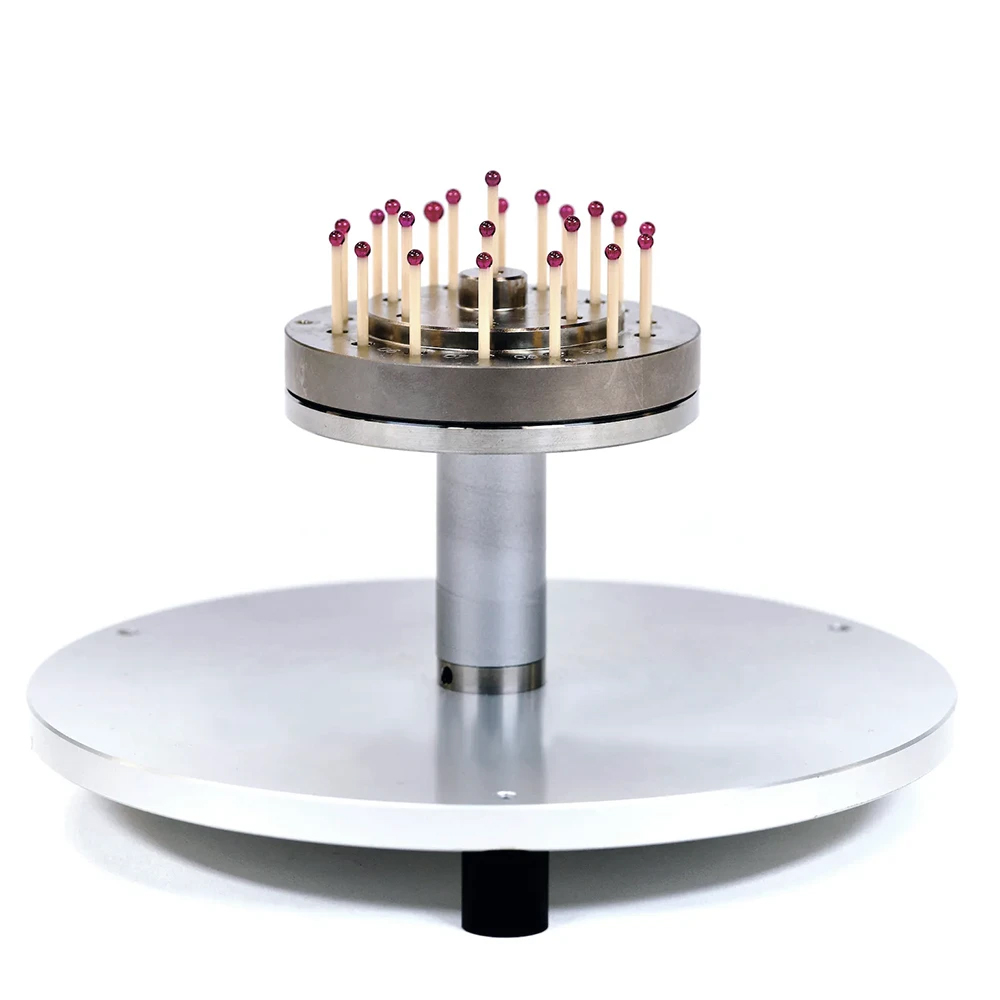

Certificação

Calibração DAkkS para maior confiança

Padrões de qualidade mais altos nos setores automotivo, médico ou farmacêutico exigem métodos de inspeção de CT credenciados. Eles garantem uma medição objetiva e compatível com os padrões das peças, de acordo com a VDI/VDE 2630 Parte 1.3. A certificação DAkkS é reconhecida mundialmente, eliminando o custo de várias avaliações. A calibração DAkkS está disponível para os sistemas de tomografia computadorizada ZEISS METROTOM 800 e 1500. Aproveite seus benefícios para ajudá-lo a economizar dinheiro e criar mais confiança com seus clientes.

A Audi Sport ABT Schaeffler, favorita da Fórmula E, também conta com o ZEISS METROTOM para visualizar poros e rachaduras em materiais.

Software

ZEISS INSPECT X-Ray

Análise abrangente de dados de CT em 3D

O software de análise fácil de usar ZEISS INSPECT X-Ray permite a análise completa de dados de TC em 3D - automatizada ou personalizada e adequada até mesmo para iniciantes. Geometrias, furos de contração ou estruturas e montagens internas podem ser analisadas com precisão. Até mesmo os defeitos mais pequenos tornam-se visíveis por meio de imagens seccionais individuais. Também é possível carregar dados de volume de vários componentes em um projeto, realizar uma análise de tendências e comparar os resultados com os dados de CAD - em apenas um software.

Saiba mais

ZEISS Automated Defect Detection (ZADD)

Inteligência artificial em tomografia computadorizada

O complemento ZADD no ZEISS INSPECT X-Ray detecta até mesmo defeitos menores e difusos de forma confiável, aplicando métodos baseados em IA nos dados de volume da TC.

O ZADD é capaz de detectar, localizar e classificar esses defeitos ou anomalias de forma rápida e automática. O complemento de software foi desenvolvido especialmente para aplicações como peças fundidas, peças moldadas por injeção, baterias e componentes impressos.

Graças à tomografia computadorizada, obtemos informações sobre o interior de um produto que, de outra forma, seriam impossíveis. Essa é a única maneira de realmente vermos como o material se comporta em condições reais, fornecendo-nos informações para o recálculo e a adaptação subsequente.

Johannes Pichler Gerente P&D, starlim//sterner
