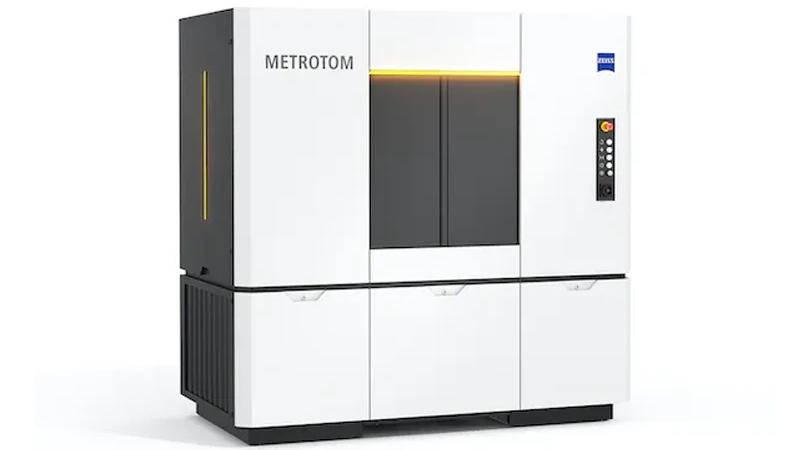

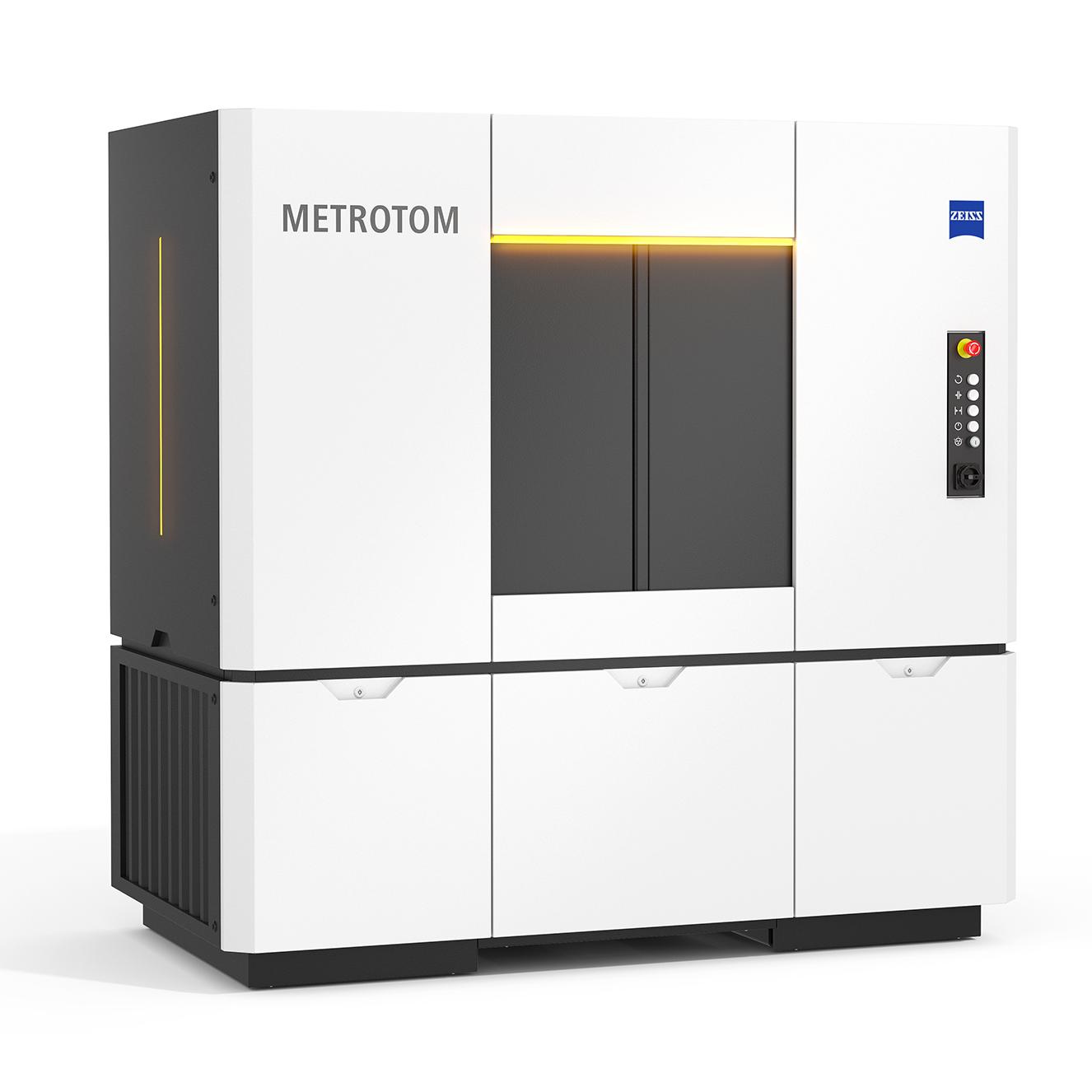

ZEISS METROTOM 6 scout

A central de resolução para inspeção por TC e metrologia

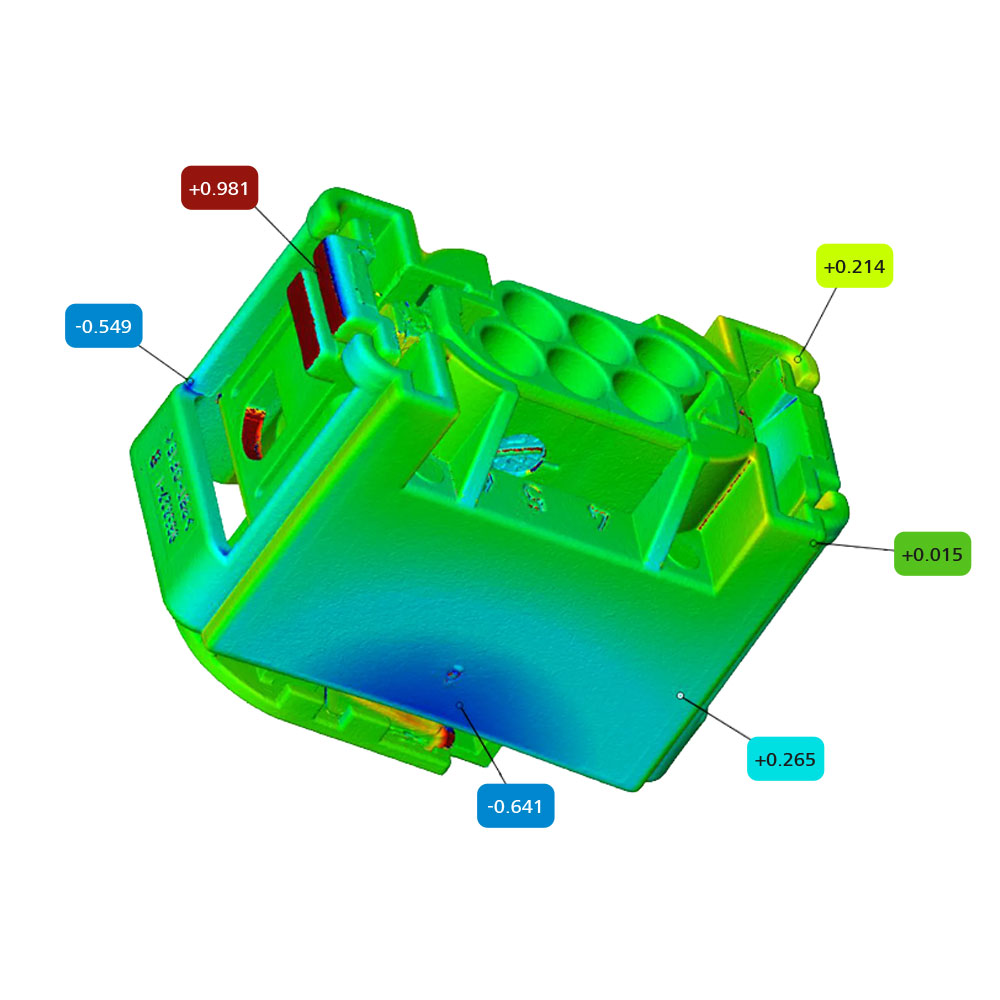

O ZEISS METROTOM 6 scout digitaliza peças complexas, inclusive geometrias internas, com o mais avançado nível de detalhes. O resultado é uma imagem 3D completa para análise GD&T ou comparações de alvo/real. O sistema de metrologia por TC é uma excelente opção para a digitalização de pequenas peças plásticas.

Resolução extremamente alta
Alto nível de precisão
Posicionamento automático de objetos
Um só software para todas as tarefas

Medições de alta resolução de peças plásticas pequenas

O ZEISS Metrotom 6 scout é a solução perfeita para inspeção não destrutiva e metrologia 3D de componentes. O desempenho avançado de medição e o fluxo de trabalho contínuo garantem a máxima confiabilidade e precisão na detecção de defeitos.

Revelar o que está oculto com outras tecnologias

Resolução

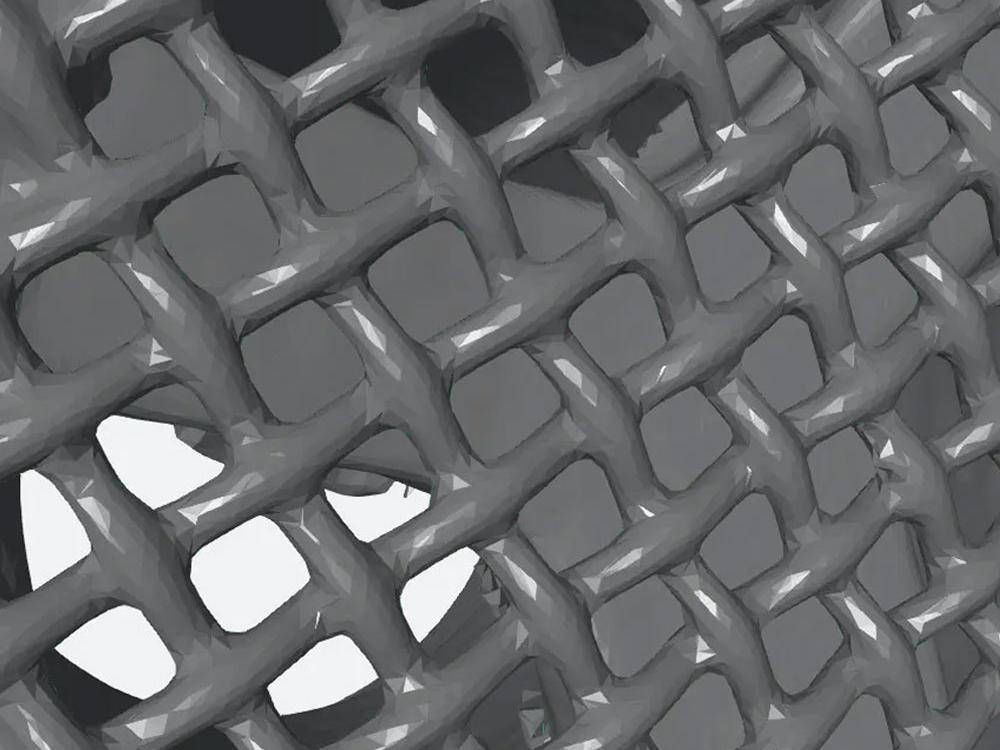

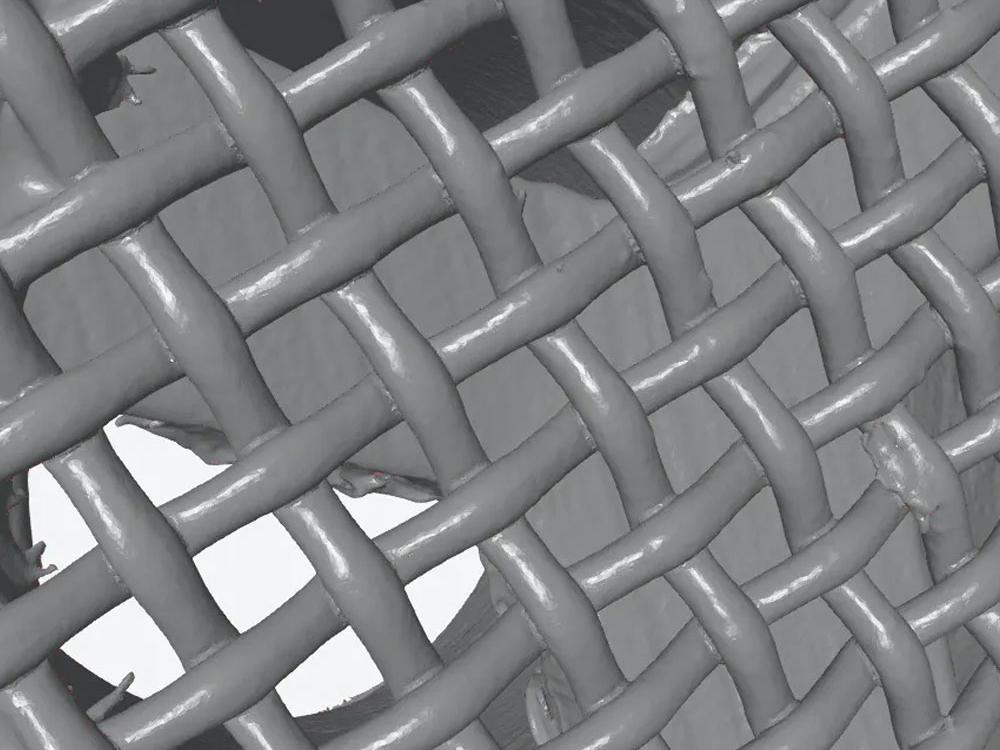

Ao digitalizar uma peça, o ZEISS METROTOM 6 scout alcança uma nitidez com detalhamento excepcional: Em primeiro lugar, porque ele usa um detector de raios X 3k de alta resolução para adquirir os dados de medição e, em segundo lugar, porque cada peça é medida na melhor posição de medição possível e, portanto, sempre com a maior resolução possível. O resultado pode ser visto na imagem: À esquerda, os dados de medição gerados com o ZEISS METROTOM 6 scout e, à direita, o padrão usual.

Garante alta precisão

Precisão

O ZEISS METROTOM 6 scout usa inteligência matemática para gerar seus dados de medição 3D precisos. Durante todo o processo de medição, ele combina algoritmos perfeitamente interligados com modelagem digital da sala de medição. Ele também oferece estabilidade mecânica otimizada para todos os componentes relevantes à medição. O resultado final: Com base nos resultados da medição, é possível avaliar a qualidade de uma peça de maneira realmente confiável e altamente precisa, bem como realizar análises adicionais.

Centraliza as peças automaticamente

Um sistema cinemático de 5 eixos com uma mesa de centralização integrada posiciona a peça de forma ideal no volume de medição. Basta colocá-lo na sala de medição da máquina e o resto é feito pelo software.

Um só software para todas as tarefas

Uma solução para todas as etapas do processo

Um único software, o ZEISS INSPECT X-Ray, combina o controle do sistema e a avaliação metrológica dos dados. Como resultado, não é necessário nenhum software adicional ou etapas intermediárias.

Isso garante um processo contínuo e simplifica significativamente o fluxo de trabalho, desde a aquisição de dados brutos até a inspeção e a emissão do relatório de medição.

Saiba mais
Intuitivo e poderoso

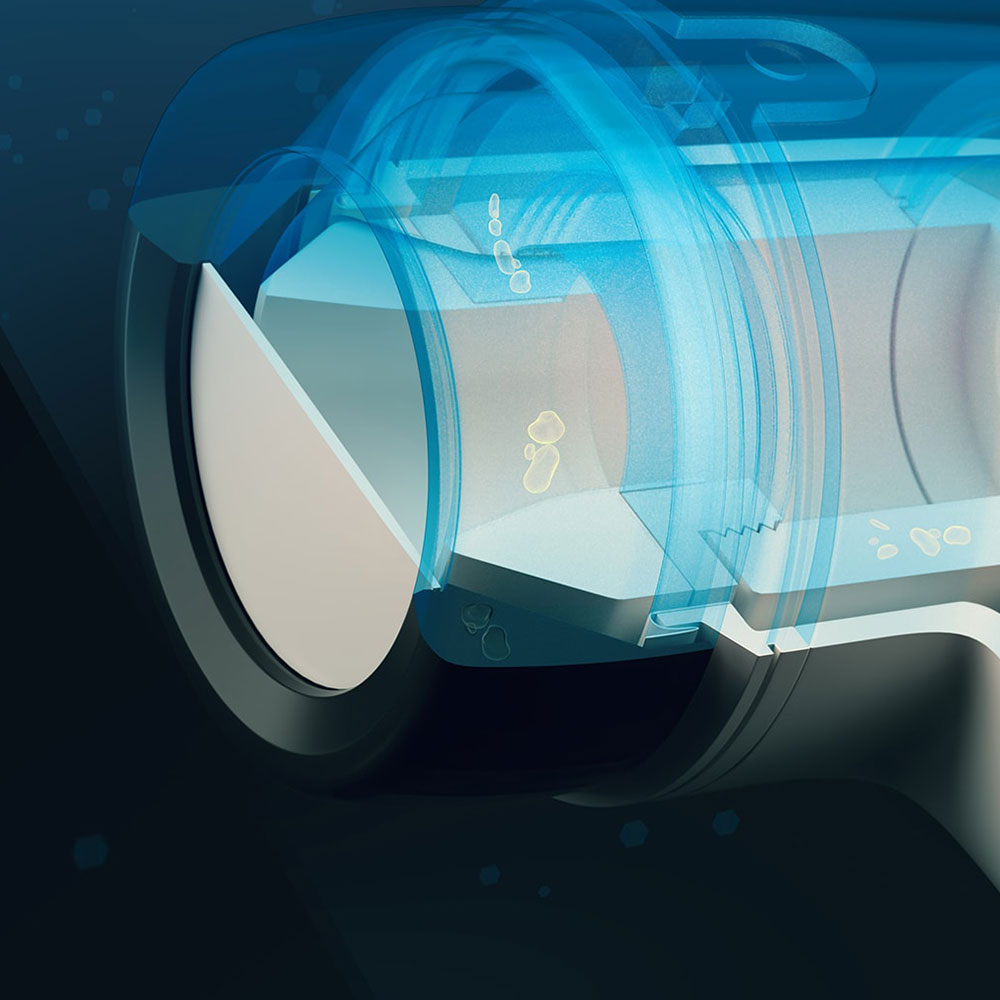

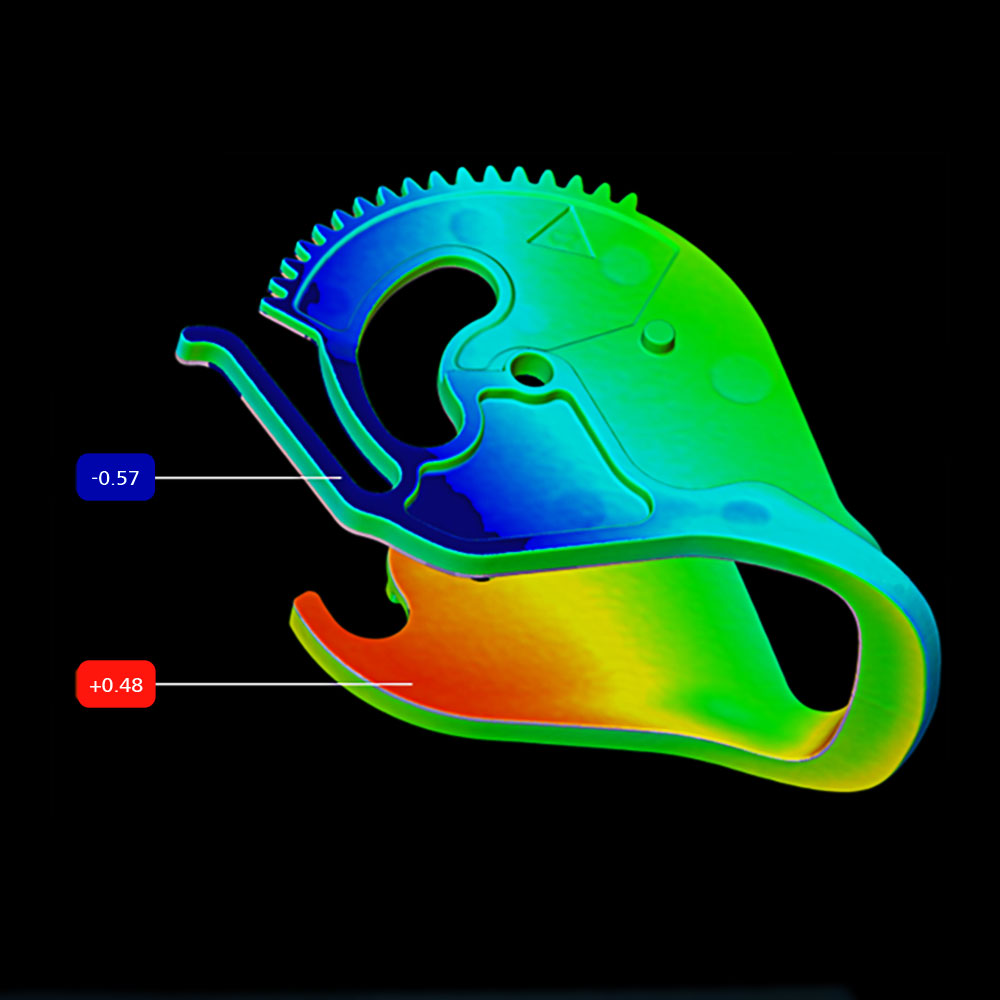

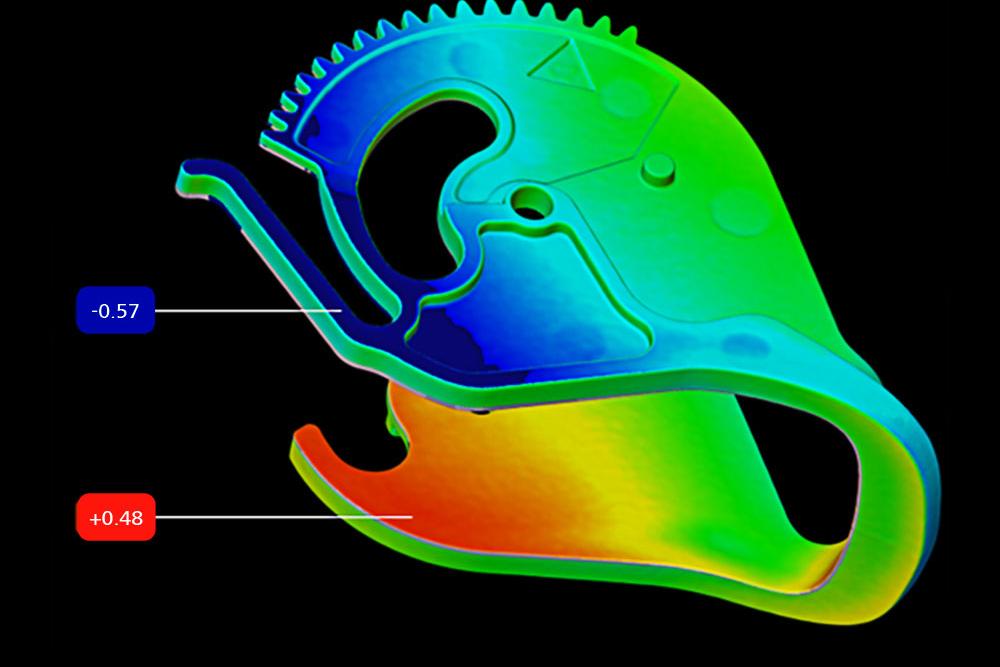

O software ZEISS INSPECT X-Ray oferece análise 3D completa de dados de TC para avaliar a qualidade da peça e otimizar seu processo de fabricação. As imagens seccionais individuais permitem que você visualize o volume camada por camada, revelando até mesmo os menores detalhes e defeitos. Os defeitos detectados podem ser analisados em detalhes e avaliados automaticamente de acordo com vários critérios. Além disso, é possível carregar dados de volume de vários componentes em um projeto, realizar uma análise de tendências e comparar a análise com os dados de CAD. Todos os resultados das medições são documentados e resumidos em um relatório bem estruturado. Operação intuitiva e alto desempenho: Nunca foi tão fácil analisar dados de TC!

Saiba mais

ZEISS METROTOM

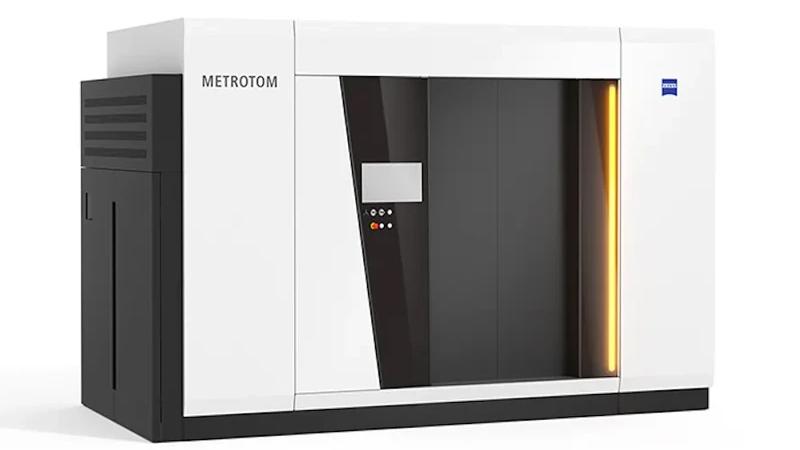

ZEISS METROTOM 1500

O ZEISS METROTOM 1500 é uma TC avançada e flexível, de alta velocidade e alta resolução para uma grande variedade de peças.

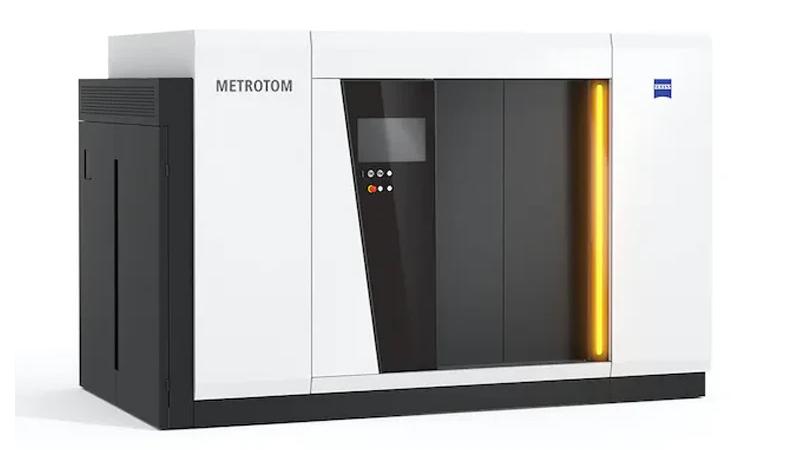

ZEISS METROTOM 800 225 kV HR

Essa TC de alta velocidade é a escolha ideal para o escaneamento rápido e preciso de peças mais densas de tamanho médio a grande.
ZEISS METROTOM 6 scout

O ZEISS METROTOM 6 scout se destaca no escaneamento de altíssima resolução de peças plásticas, graças a um detector de raios X de 3k.

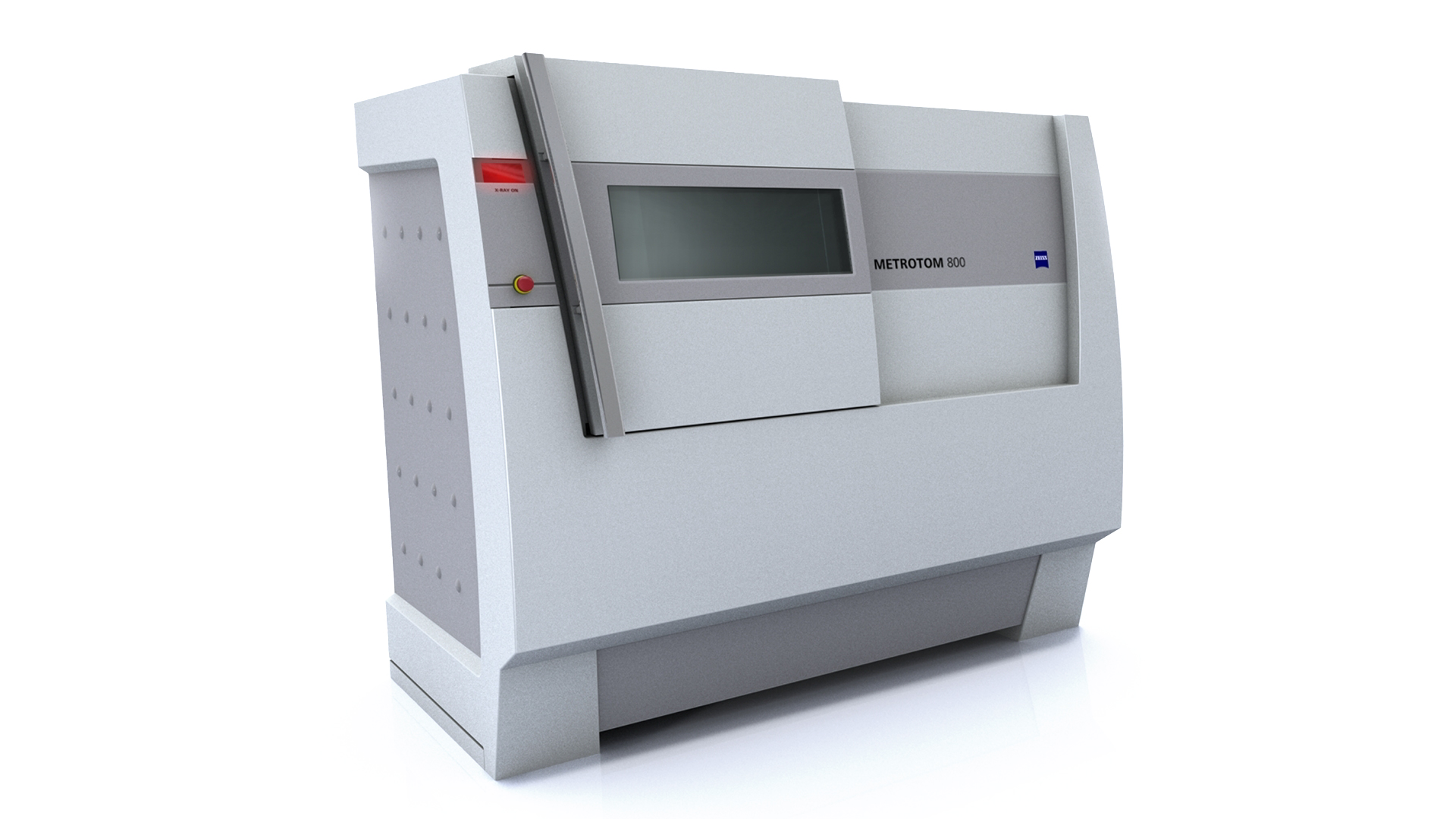

ZEISS METROTOM 800 130 kV

Essa TC de metrologia ocupa pouco espaço e é adequada para medir peças plásticas de tamanho médio com alta precisão.

Dados técnicos

Característica

Fonte de raio-X	225 kV
Detector de raio-X	Resolução: 3008 x 2512 pixels
Área de medição	d: 240 mm h: 400 mm
Tamanho do voxel	2 µm - 80 µm
Dimensão	A. 2210 mm L. 2200 mm P. 1230 mm
Peso	4800 kg
Campo de aplicação	Inspeção do primeiro item, correção de ferramentas, inspeção durante a produção em andamento
Características da inspeção	Estruturas internas, espessura de paredes, defeitos de material, poros e cavidades de contração
Tarefas de medição	Análise GD&T, comparação nominal-real, análise de montagem
