Família ZEISS SPECTRUM

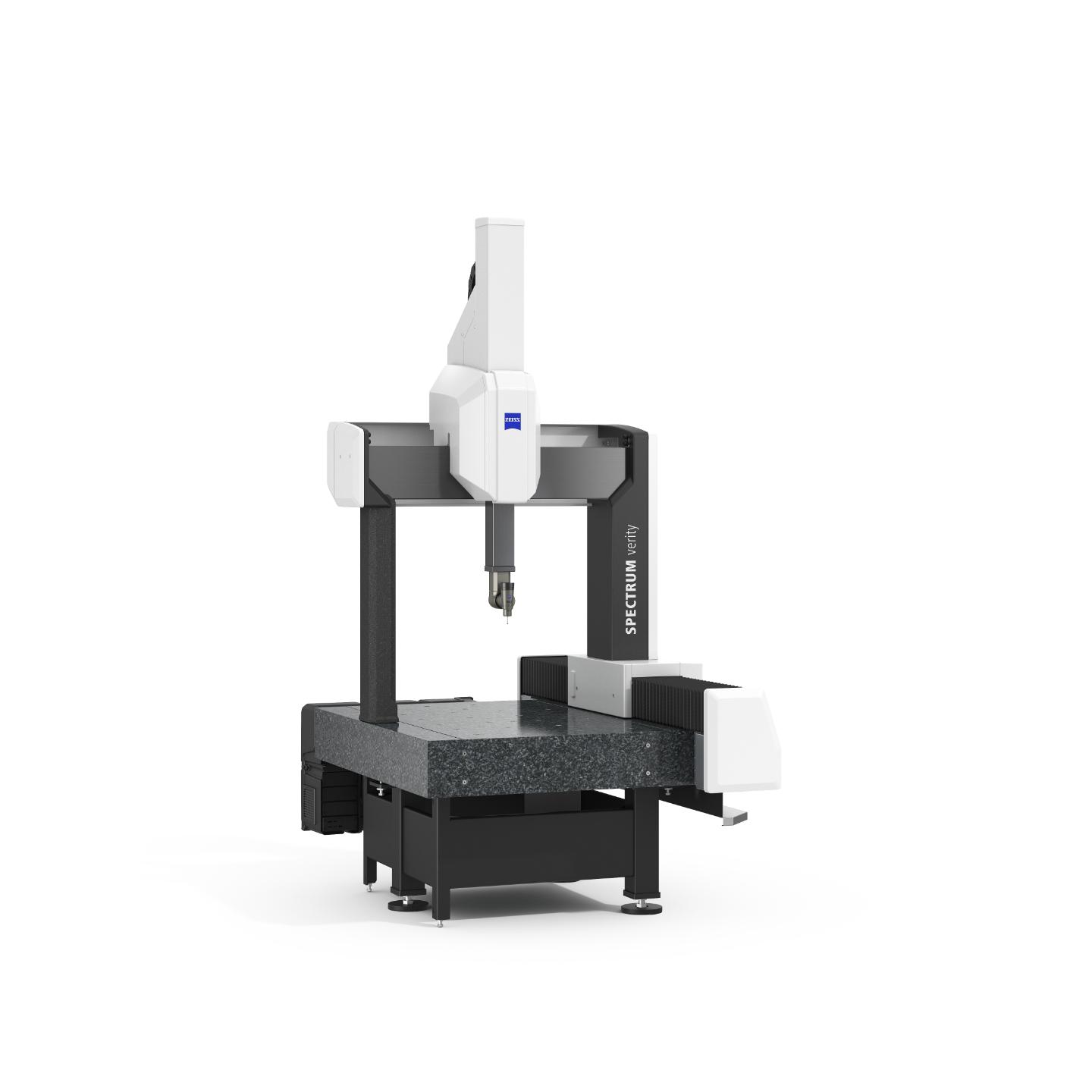

ZEISS SPECTRUM verity

Escaneamento ativo e grande precisão para resultados confiáveis

Essa máquina de medição por coordenadas do tipo ponte oferece grandes valores de precisão e flexibilidade de sensor. Beneficie-se de tecnologia avançada, processos eficientes, escaneamento ativo e resultados de medição altamente precisos para uma variedade de peças e aplicações. Além de medições táteis confiáveis, o ZEISS SPECTRUM verity oferece escaneamento óptico por meio de sua compatibilidade com nosso novo scanner a laser LineScan One. O escaneamento óptico é um destaque nessa classe, oferecendo uma excelente relação preço-desempenho.

Escaneamento tátil e óptico
Escaneamento ativo com o ZEISS VAST XT gold
Modo SoftTouch para maior eficiência

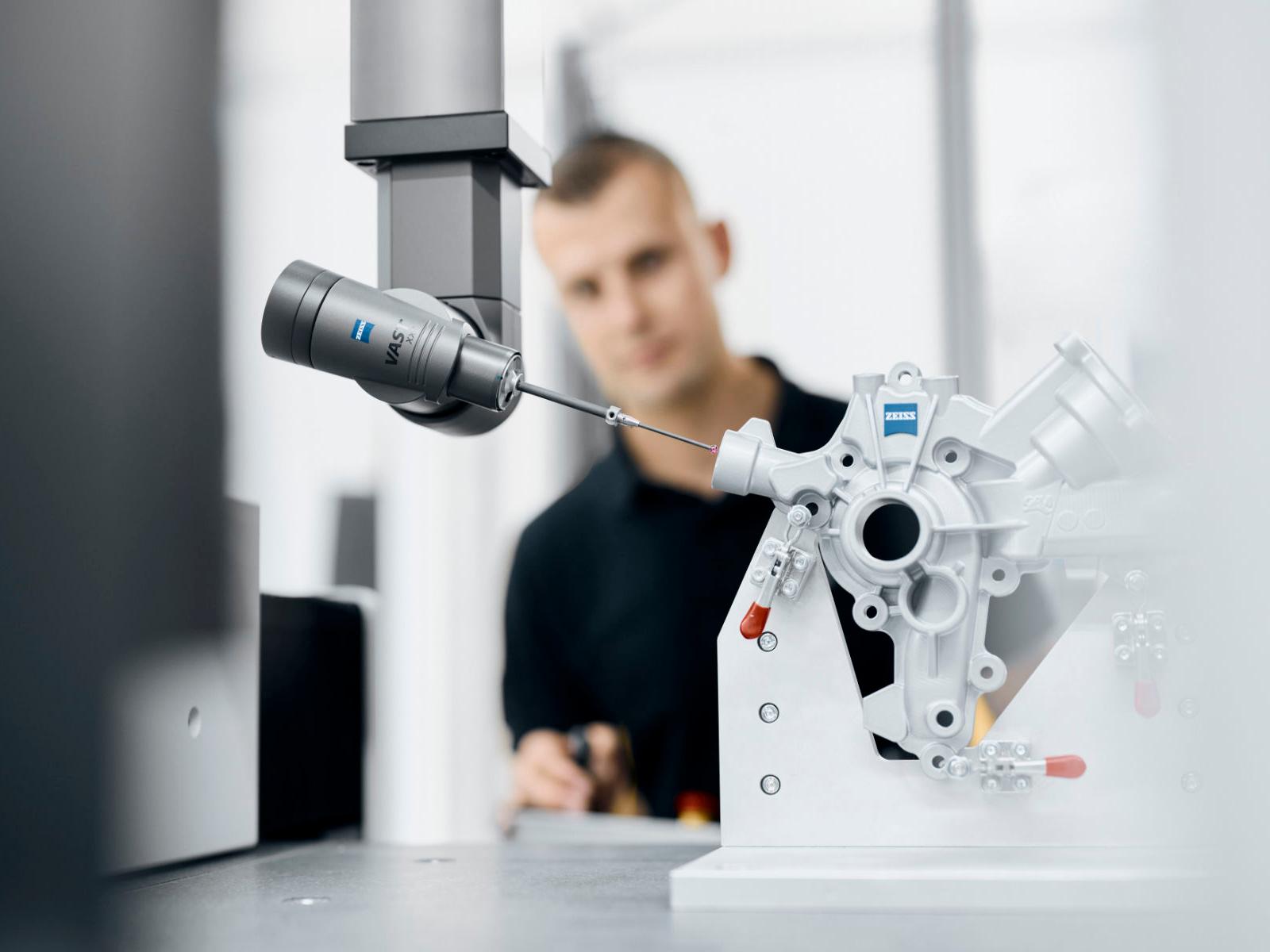

Medição tátil com a tecnologia de escaneamento da ZEISS

O ZEISS SPECTRUM verity é equipado com recursos avançados de escaneamento tátil para obter maior precisão. As medições de ponto único estimam as condições entre os pontos de medição por meio de interpolação, o que pode ignorar desvios significativos. A tecnologia de escaneamento da ZEISS, por outro lado, permite a captura de milhares de pontos de dados em apenas alguns segundos para uma garantia de qualidade tátil realmente confiável.

A tecnologia oferece maior segurança operacional, precisão e rendimento do que as medições de ponto único. Como as peças inteiras são medidas em um movimento fluido e contínuo, o escaneamento permite velocidades mais rápidas, a remoção de influências ambientais e a captura de muito mais dados. Isso permite um alto rendimento e resultados precisos, que são vitais para a fabricação.

Saiba mais

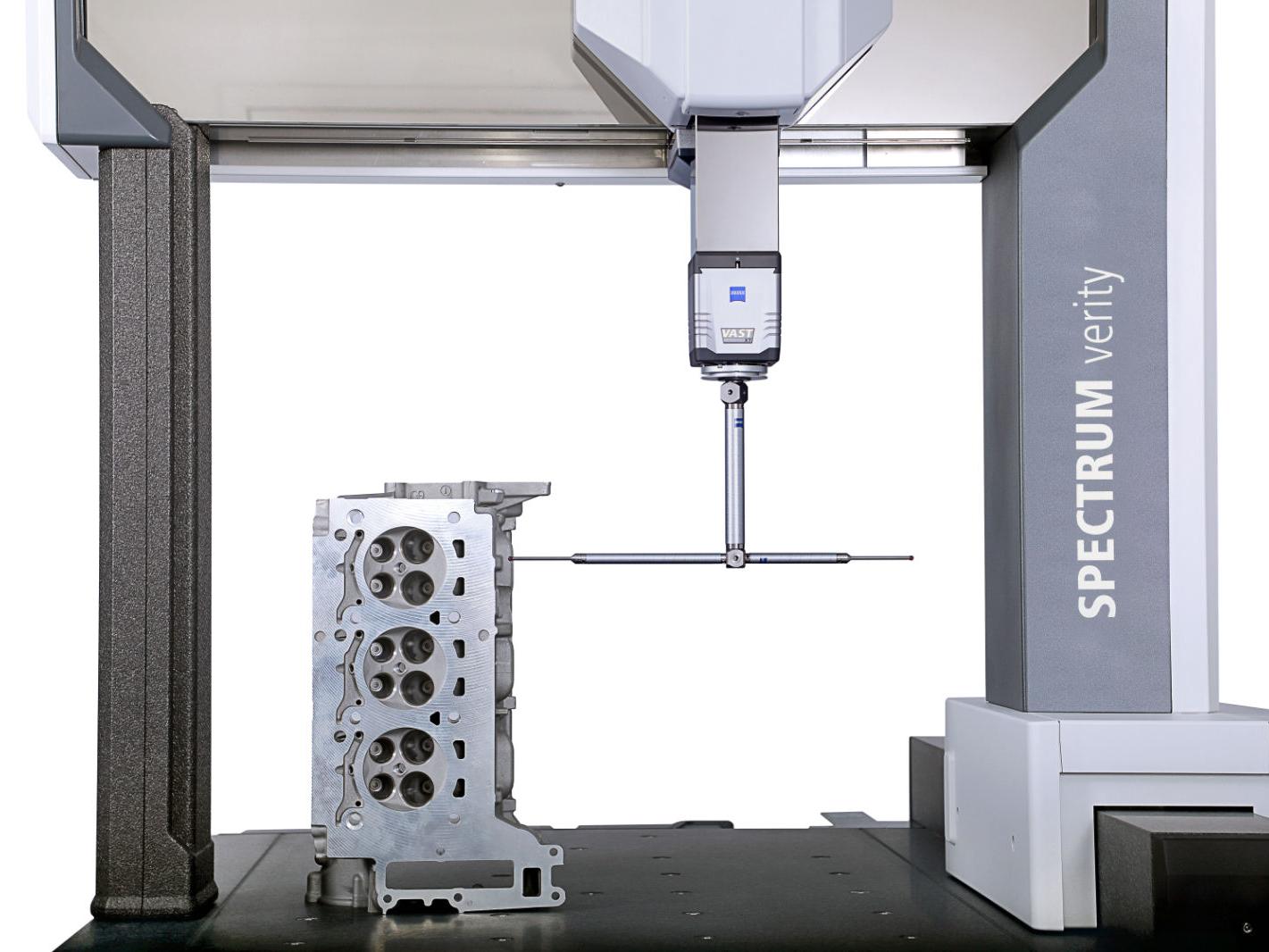

Escaneamento ativo com o ZEISS VAST XT gold

Com o sensor de ouro ZEISS VAST XT gold, o ZEISS SPECTRUM verity oferece escaneamento ativo com força de medição personalizável - para escaneamento rápido e preciso com máxima flexibilidade.

Os sistemas de escaneamento ativo usam eletroímãs controlados por software e controladores de força que exercem força líquida zero. O sistema ativo monitora os desvios em tempo real e ajusta a força de medição no apalpador para que ele permaneça o mais baixo e uniforme possível, independentemente de seu comprimento, peso, posição ou alinhamento. Esse método alcança maior precisão em velocidades de medição muito mais rápidas e também é ideal para geometrias fora do padrão.

Alcance a próxima etapa de confiabilidade e produtividade do processo

O ZEISS SPECTRUM verity é a solução para grande confiabilidade e eficiência. Seja pelos tempos de operação otimizados, a resistência à temperatura, adequação a uma ampla combinação de pontas de apalpadores ou a instalação rápida e fácil: Com a variedade ZEISS SPECTRUM, você obtém o melhor resultado para o seu investimento.

Custo-benefício

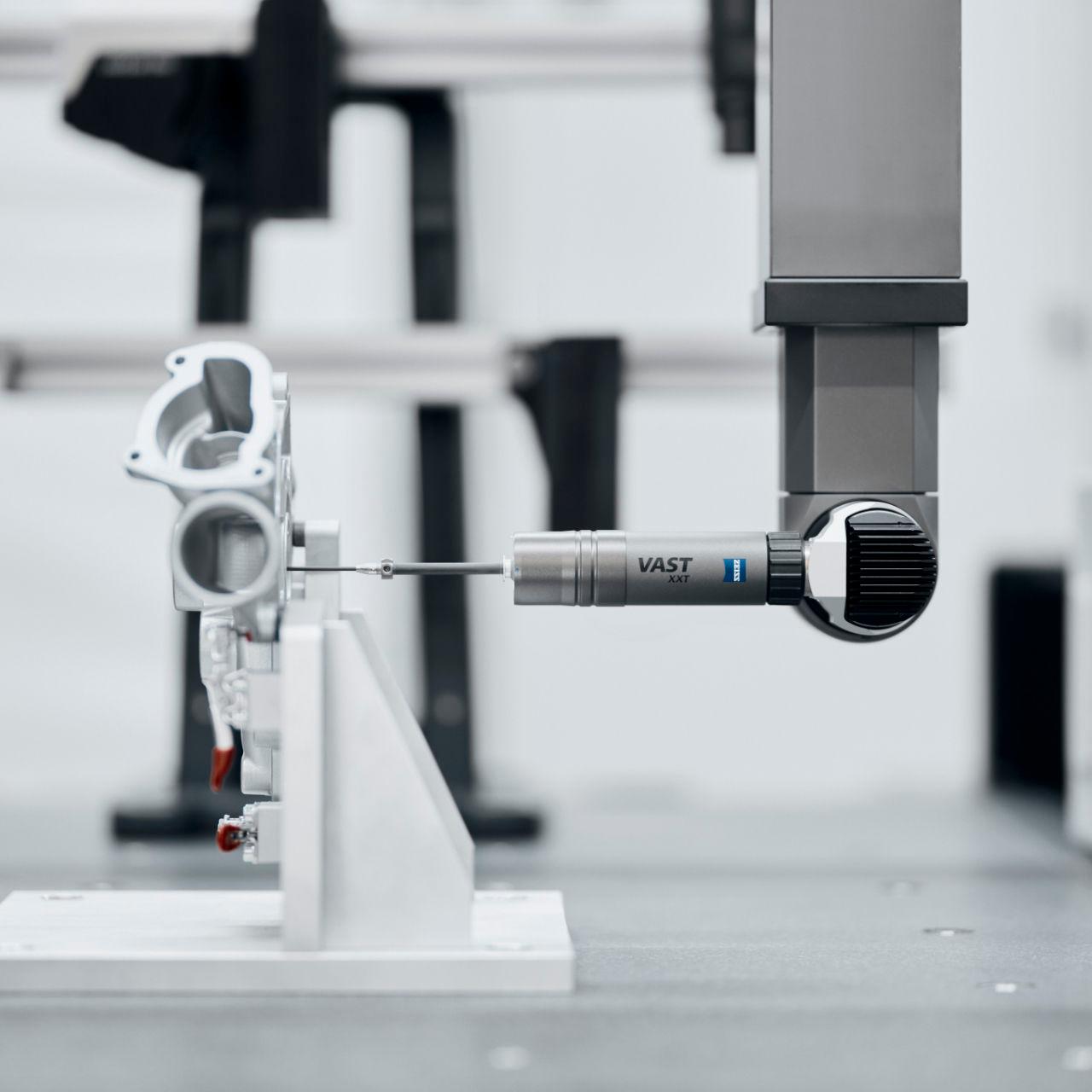

O cabeçote probe RDS com CAA (Computer-Aided Accuracy - precisão auxiliada por computador) integrado reduz o tempo de operação, enquanto o design compacto do sensor aumenta significativamente o volume de medição disponível na máquina.
Personalizado de acordo com suas necessidades

O ZEISS SPECTRUM verity vem em diferentes pacotes para medição de ponto único, modo de escaneamento ou com RDS para estruturas complexas, bem como soluções de medição óptica. Isso permite uma tomada de decisão fácil com base na aplicação.
Flexibilidade por meio de sensores

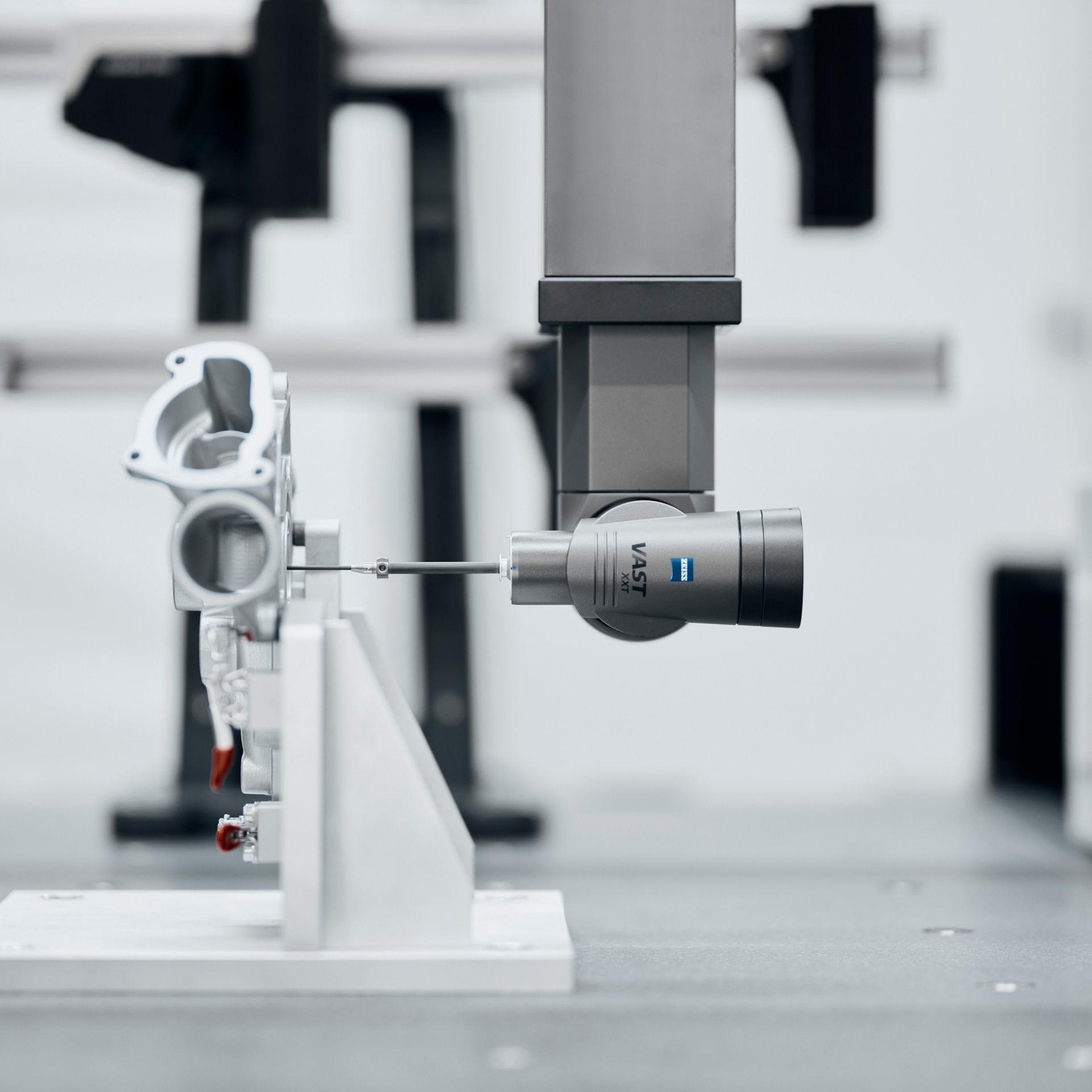

O VAST XT gold permite que você meça características mais complexas com comprimentos de apalpador de até 500 mm, o que torna a CMM adequada para mais aplicações. O VAST XXT é adequado para uma ampla combinação de apalpadores (por exemplo, sonda estrela lateral de até 65 mm), o que permite medir características mais complexas em uma configuração de apalpador.
Robustez e confiabilidade

ZEISS SPECTRUM é a CMM de ponta mais estável e confiável de sua categoria. As balanças de vidro-cerâmica oferecem resistência à temperatura em uma ampla faixa sem a necessidade de sensores de temperatura. Uma estrutura de base mais rígida e a construção em tripé oferecem perfeita transição de força e proteção contra terremotos.
Produtividade aprimorada

O ZEISS SPECTRUM verity apresenta alta velocidade de escaneamento com o VAST XT gold sem comprometer a precisão. Além disso, o modo SoftTouch oferece grande precisão, repetibilidade e velocidade de medição para peças desviadas.
Menos trabalho de preparação

A instalação extremamente rápida e fácil do ZEISS SPECTRUM verity reduz os custos e facilita a rápida inicialização do sistema.

Detalhes técnicos

	ZEISS SPECTRUM verity
Tipo	CMM tipo ponte na sala de medição
Tamanhos	7/7/6;7/10/6 9/12/6; 9/18/6
Sensores compatíveis	RDS-CR1-CAA / VAST XXT TL3 / TL1 RDS-CR1-CAA / VAST XXT TL3 Design compacto VAST XT gold VAST XXT direct
Precisão	Até: 1.7+L/300
Software	ZEISS CALYPSO
Posições angulares	Ângulo de passo de 2,5 graus 20.736 posições possíveis
Sensores ópticos	ZEISS LineScan One Não é possível para a versão SPECTRUM com sensor ativo
Opções	Modo ZEISS SoftTouch Não é possível para a versão SPECTRUM com sensor ativo

Aplicações

Setor

Com o ZEISS SPECTRUM, você pode medir peças industriais, como peças CNC, carcaças para acessórios e componentes mecânicos.
Eletrônicos

O ZEISS SPECTRUM é ideal para o escaneamento de eletrônicos pequenos, incluindo conectores, carcaças, estruturas intermediárias ou chapas finas.
Indústria automotiva

No setor automotivo, o ZEISS SPECTRUM é adequado para pequenos compartimentos, peças estampadas, peças usinadas em CNC e peças plásticas.
Oficinas de trabalho

O ZEISS SPECTRUM é uma ótima opção para medir peças de manufatura, peças de chapa metálica, peças de estamparia e peças de plástico.

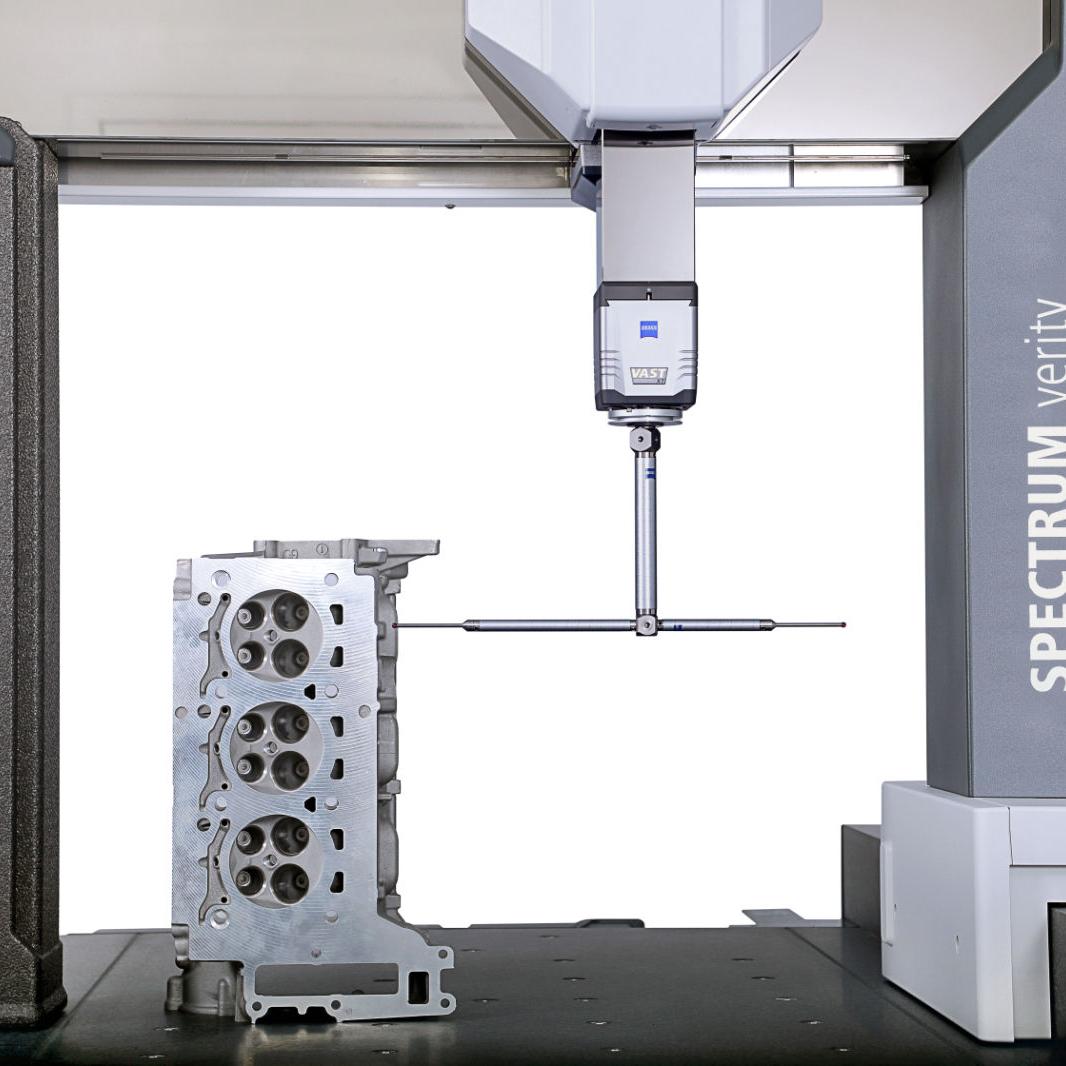

Sensores e tamanhos

O ZEISS SPECTRUM verity abre o mundo do escaneamento ativo para aumentar a confiabilidade, a estabilidade, o desempenho e a flexibilidade de sua CMM.
