Família ZEISS SPECTRUM

Família ZEISS SPECTRUM

Desempenho e flexibilidade inigualáveis em sua classe
Família ZEISS Spectrum
Contacto

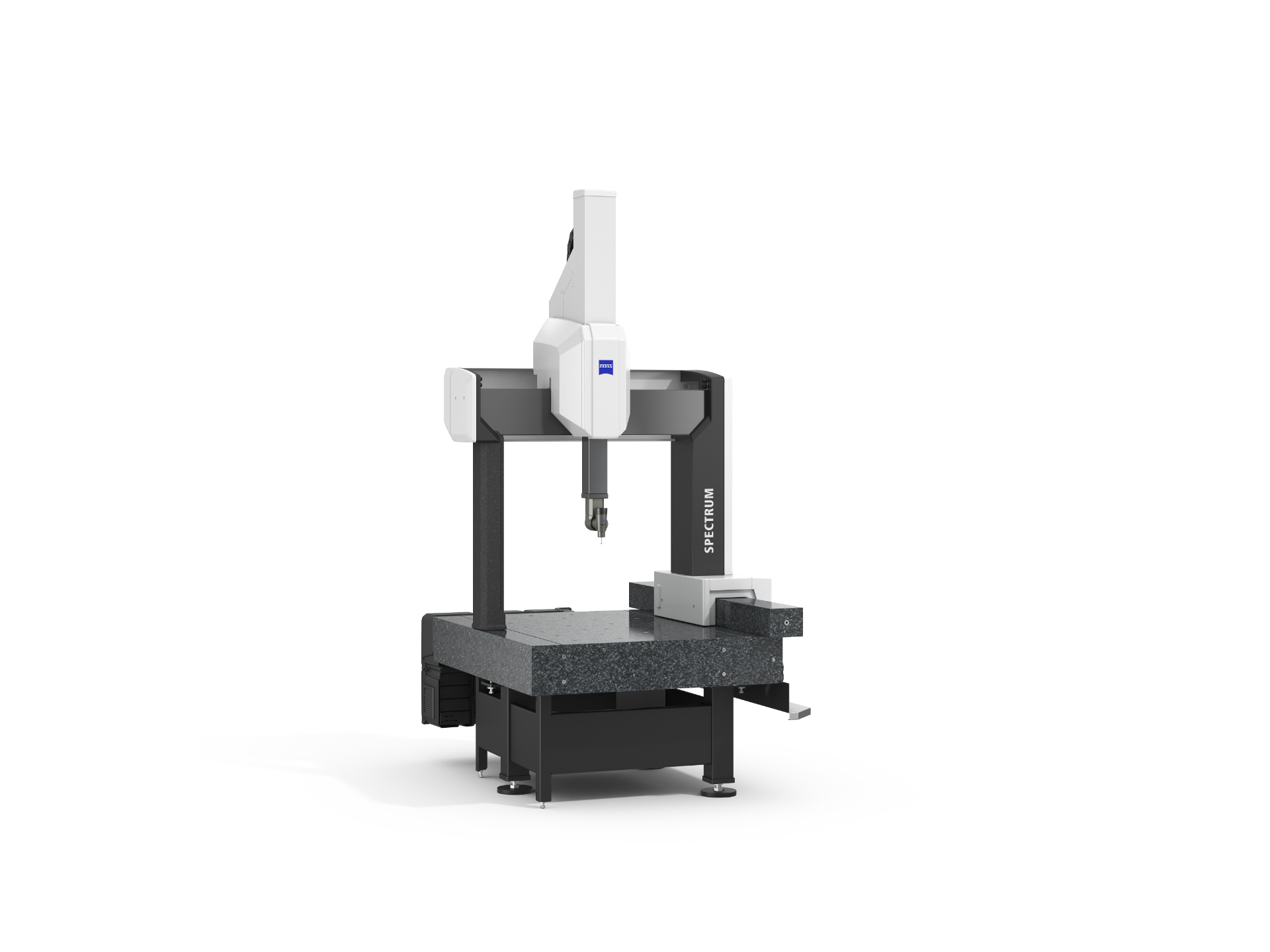

Descubra a família ZEISS SPECTRUM

A família ZEISS SPECTRUM é única em sua classe. As máquinas de medição por coordenadas do tipo ponte oferecem valores de precisão e flexibilidade de sensor excelentes. Aproveite a tecnologia avançada, os processos eficientes, o escaneamento ativo opcional e os resultados de medição altamente precisos para uma variedade de peças e aplicações. Além de medições táteis confiáveis, as CMMs ZEISS SPECTRUM também oferecem escaneamento óptico por meio de sua compatibilidade com nosso novo scanner a laser, o ZEISS LineScan One. O escaneamento óptico é um destaque nessa classe, oferecendo uma excelente relação preço-desempenho.

  • ZEISS SPECTRUM

    Escaneamento tátil e óptico
    ZEISS SPECTRUM

    O novo ZEISS SPECTRUM oferece escaneamento tátil com vários sensores, bem como escaneamento óptico com o LineScan One. O ZEISS SPECTRUM agora vem com melhor precisão e uma faixa de medição aumentada em 200 mm.

    Saiba mais

  • ZEISS SPECTRUM verity

    Escaneamento ativo com o ZEISS VAST XT gold

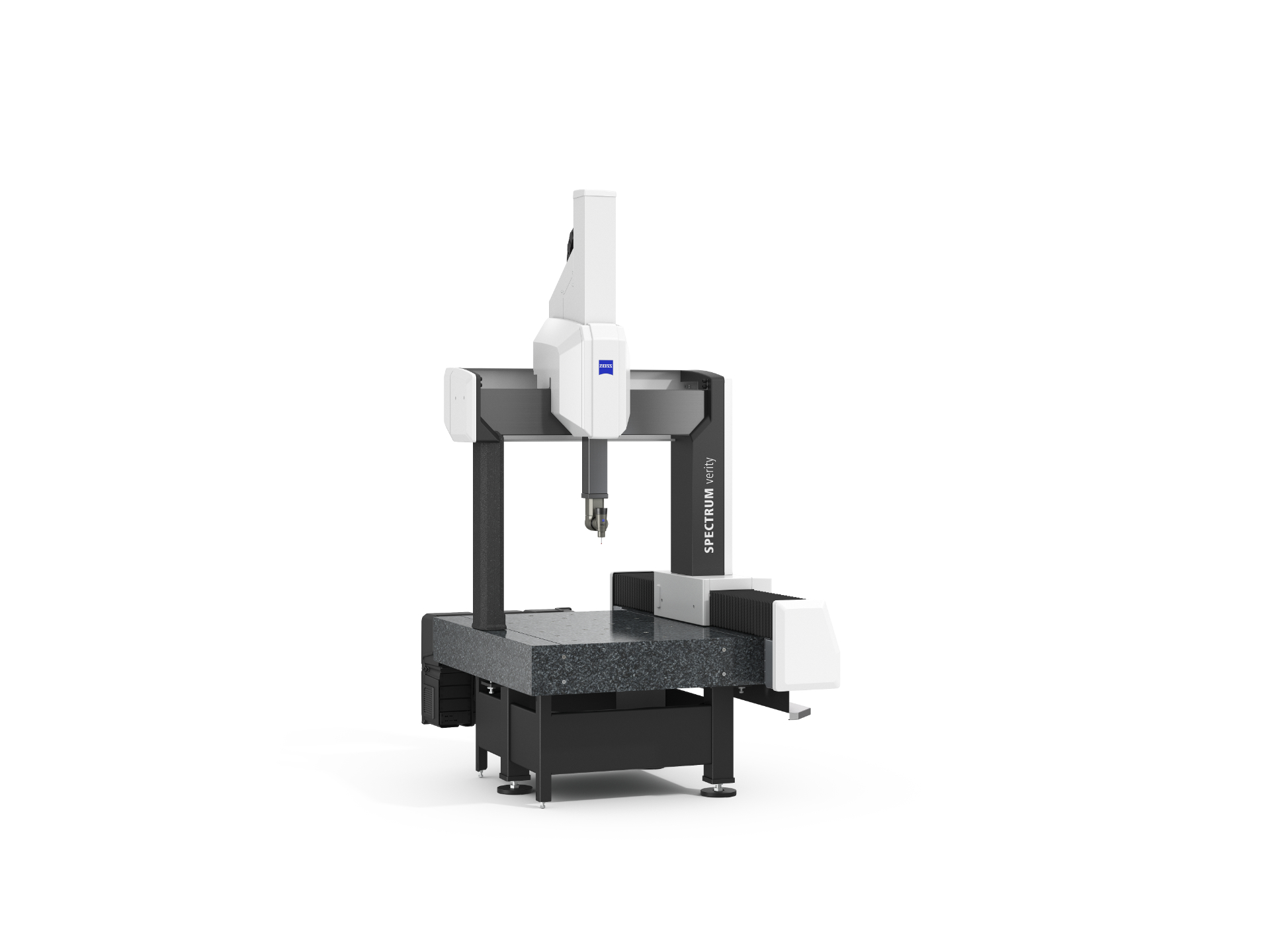

    ZEISS SPECTRUM verity

    O ZEISS SPECTRUM verity oferece melhores valores de precisão e maior flexibilidade de sensores, incluindo o ZEISS VAST XT gold. Com esse sensor, o ZEISS SPECTRUM verity oferece escaneamento ativo, o que significa escaneamento rápido e preciso com máxima flexibilidade.

    Saiba mais

Benefícios

A família ZEISS SPECTRUM oferece a melhor relação preço-desempenho e soluções adaptadas às suas necessidades – seja medição de ponto único, modo de escaneamento, RDS para estruturas complexas ou medição óptica. Isso permite uma tomada de decisão fácil com base na aplicação.

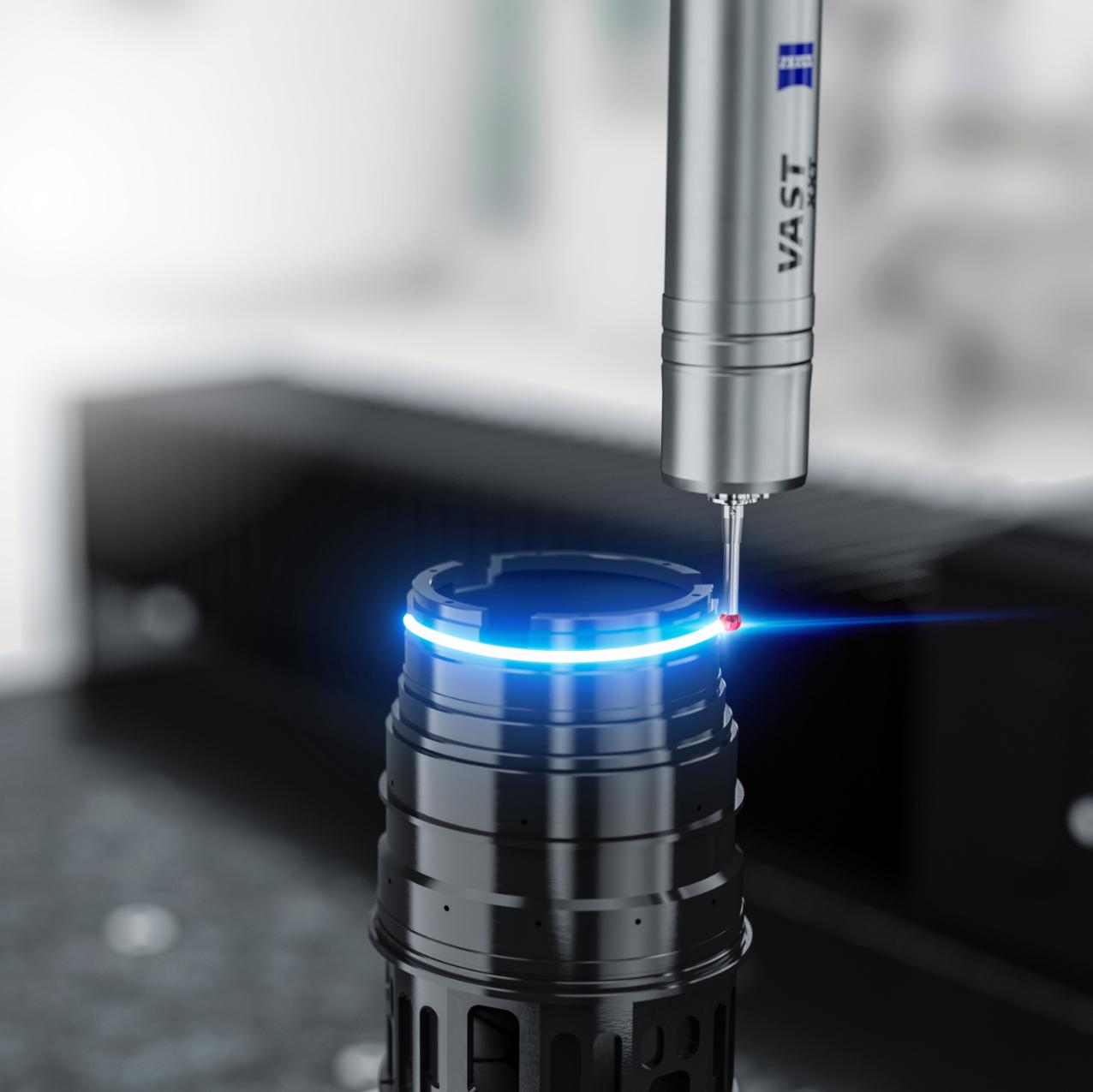

Tecnologia de escaneamento em que você pode confiar

Tecnologia de escaneamento em que você pode confiar

O ZEISS SPECTRUM oferece o mais alto desempenho de sua classe. Com o escaneamento de vários pontos únicos, os erros de medições de pontos únicos são eliminados e obtém-se uma maior certeza dos resultados.

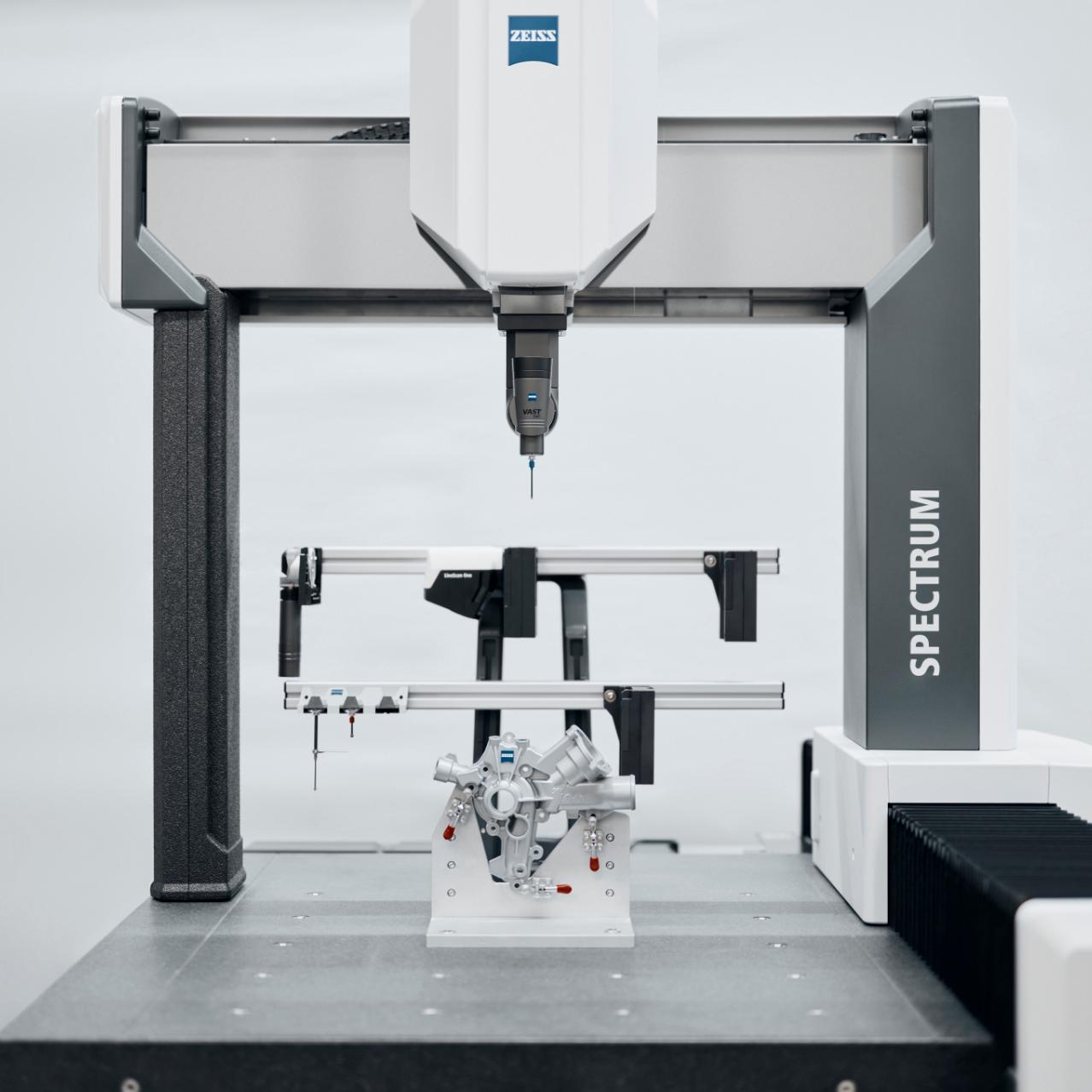

Escaneamento tátil e óptico

Escaneamento tátil e óptico

Com o novo scanner a laser LineScan One, o ZEISS SPECTRUM oferece escaneamento tátil e óptico em um único sistema. As possibilidades de escaneamento duplo permitem uma maior eficiência para a crescente demanda de peças geometricamente complexas.

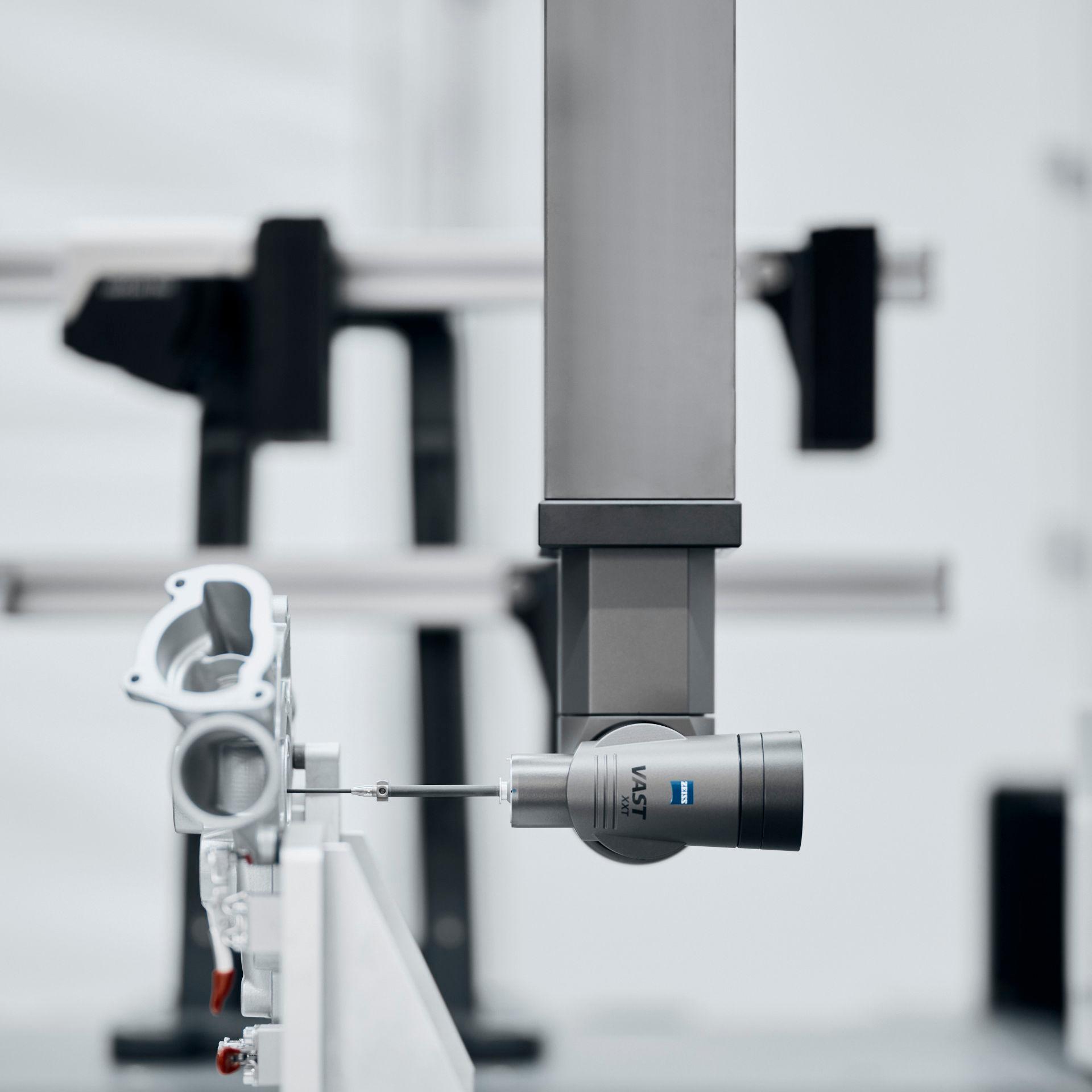

Pegada inteligente e volume de medição

Pegada inteligente e volume de medição

A pequena área ocupada de 2,2 m2 (incluindo a caixa do controlador da mochila) deixa mais espaço na sala de medição. Além disso, o design compacto do novo sensor economiza 30% do espaço de medição.

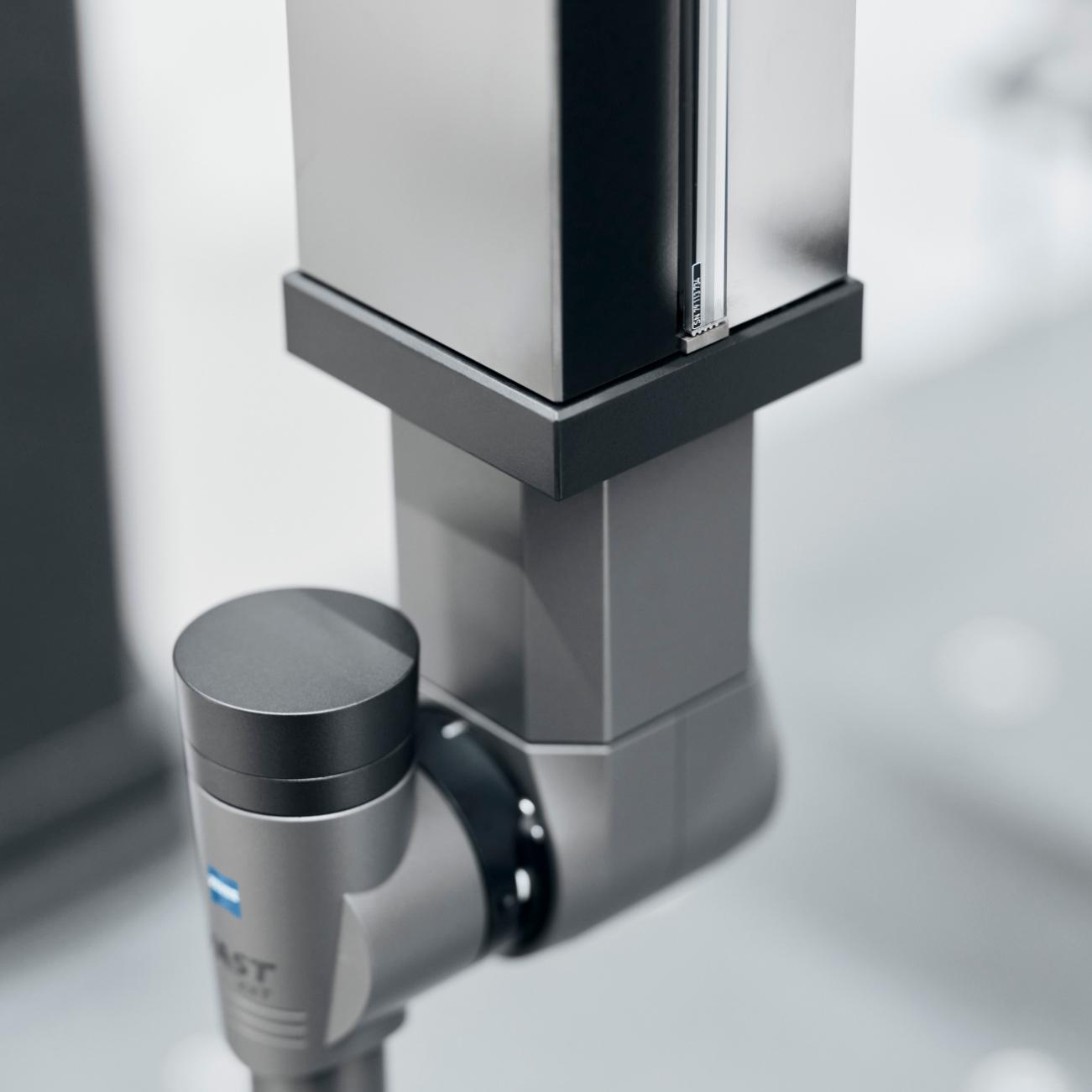

Estabilidade e confiabilidade do sistema

Estabilidade e confiabilidade do sistema

O ZEISS SPECTRUM é equipado com graduações de cerâmica de vidro que são praticamente livres de expansão em uma ampla faixa de temperaturas. Uma estrutura de base mais rígida e a construção em tripé oferecem perfeita transição de força e proteção contra terremotos.

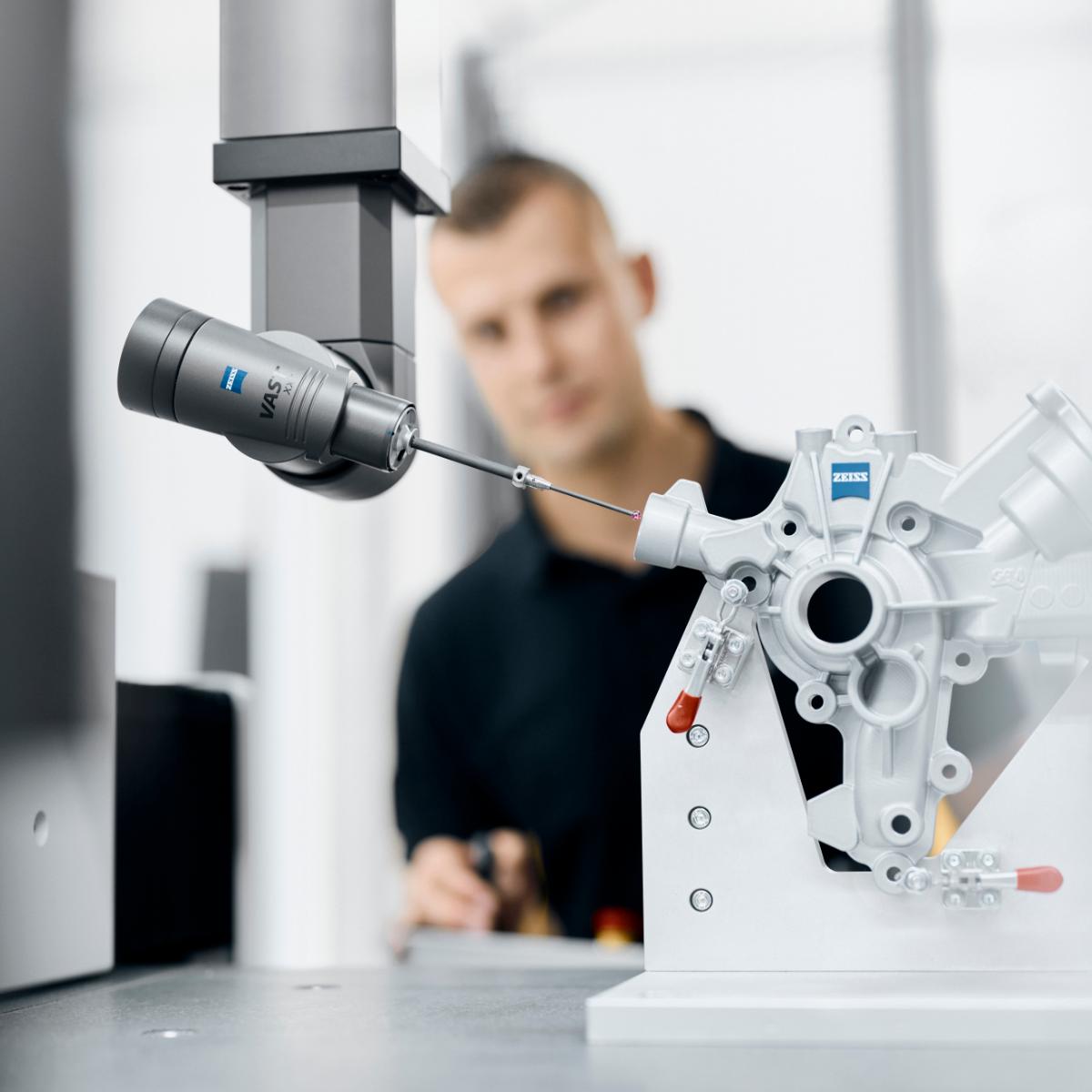

Flexibilidade e eficiência

Flexibilidade e eficiência

A faixa de passo de 5° nos eixos A e B do ZEISS SPECTRUM permite 5.184 posições possíveis; a faixa de passo de 2,5° do ZEISS SPECTRUM verity alcança 20.736 posições. Com o CAA, o tempo para a qualificação completa leva apenas 12 minutos.

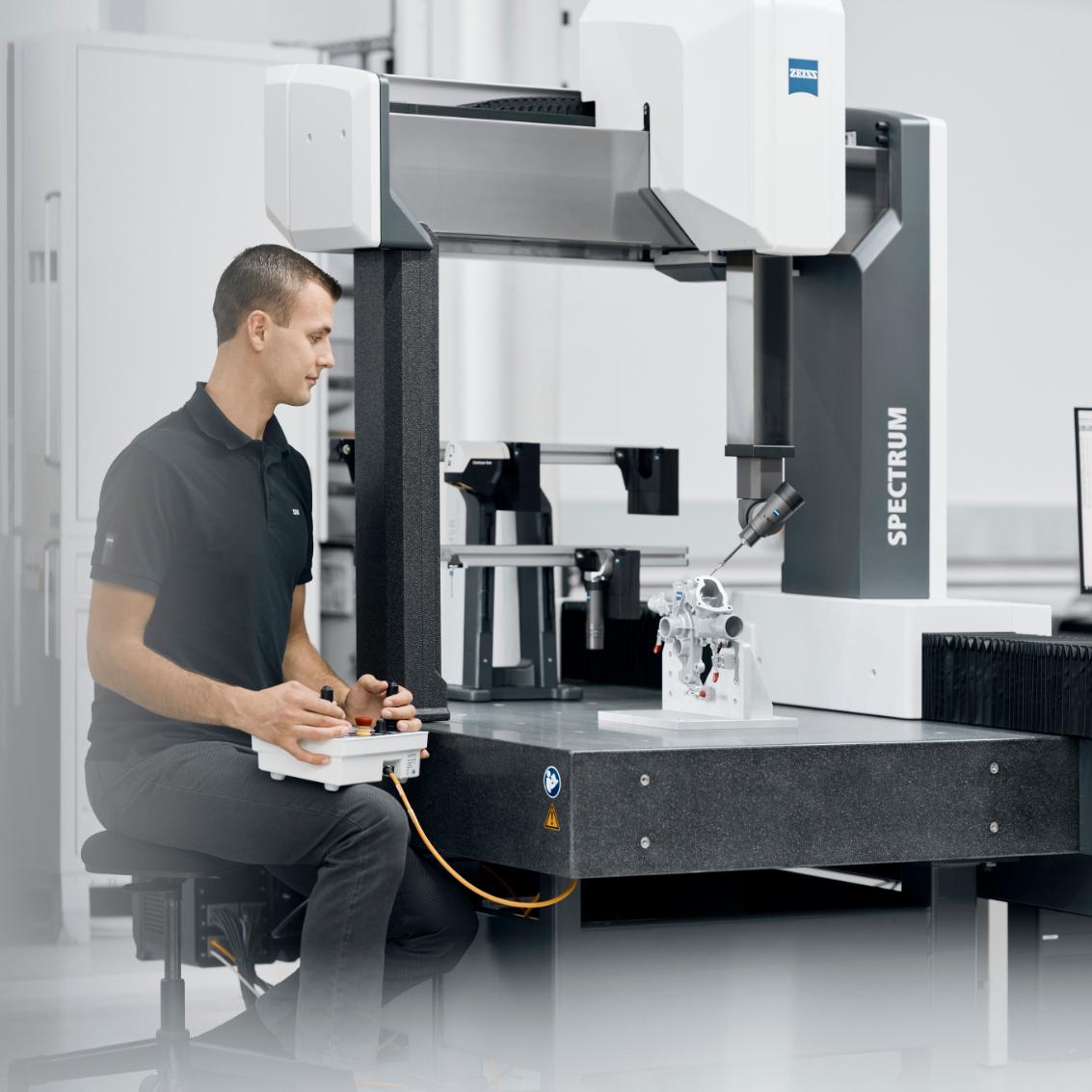

Ergonomia e usabilidade

Ergonomia e usabilidade

O operador da máquina se beneficia de uma posição de trabalho ergonômica e fácil de usar em frente à CMM. A altura total e a área de cobertura reduzidas do ZEISS SPECTRUM favorecem ainda mais as condições de trabalho ergonômicas.

Comparação técnica

ZEISS SPECTRUM
ZEISS SPECTRUM verity

Tipo

CMM tipo ponte na sala de medição

CMM tipo ponte na sala de medição

Tamanhos

7/7/6;7/10/6
9/12/6; 9/18/6

7/7/6;7/10/6
9/12/6; 9/18/6

Sensores compatíveis

RDS-CR5-CAA / VAST XXT TL3 / TL1
RDS-CR5-CAA / VAST XXT TL3 Compact design
VAST XXT direct / LineScan One

RDS-CR1-CAA / VAST XXT TL3 / TL1
RDS-CR1-CAA / VAST XXT TL3 Design compacto
VAST XT gold
VAST XXT direct / LineScan One

Precisão

Até: 1,8+L/250

Até: 1,7+L/300

Software

ZEISS CALYPSO

ZEISS CALYPSO

Escaneamento flexível

O ZEISS SPECTRUM está equipado para ser a combinação ideal desde a medição de pequenos componentes eletrônicos até carcaças maiores na indústria automotiva.

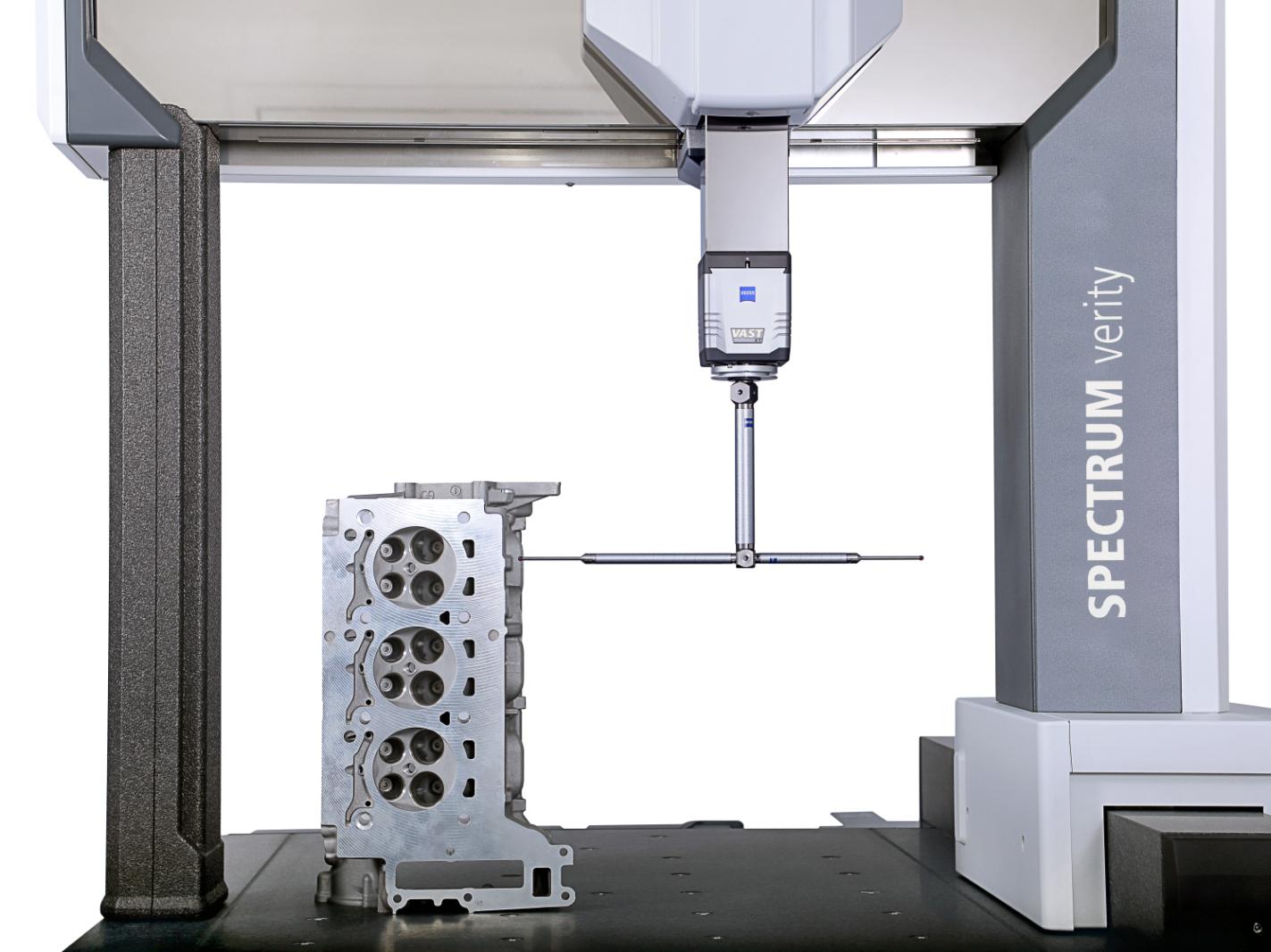

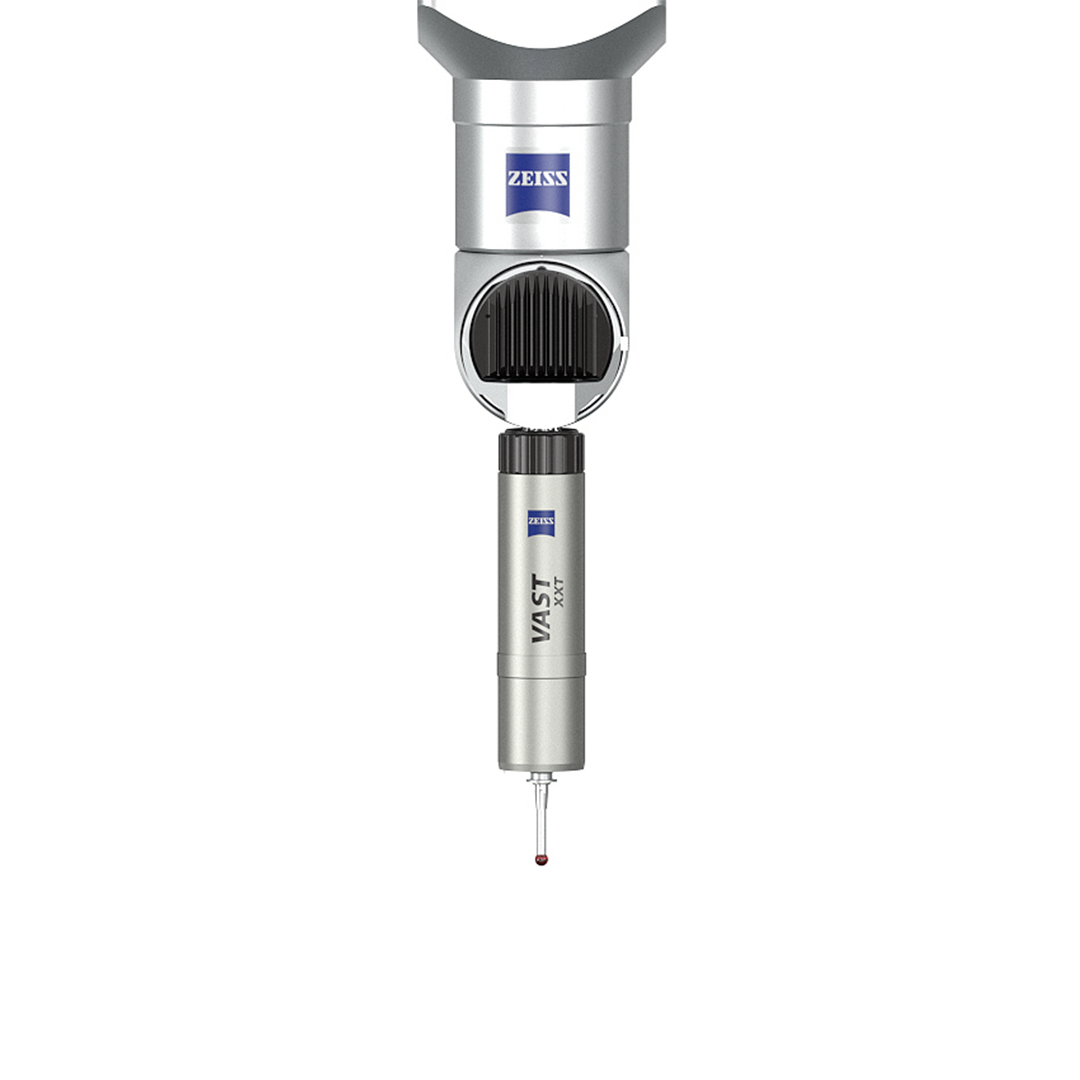

  • Escaneamento tátil e ativo confiável

    Escaneamento tátil e ativo confiável

    A tecnologia de escaneamento tátil da ZEISS oferece grande segurança operacional, precisão e rendimento. Peças inteiras podem ser medidas em um movimento fluido e contínuo, permitindo velocidades mais rápidas, a remoção de influências ambientais e a captura de muito mais dados.

    Com o sensor ZEISS VAST XT gold, o ZEISS SPECTRUM verity também oferece escaneamento ativo. Esse sistema usa eletroímãs controlados por software e controladores de força que exercem força líquida zero. Ele alcança maior precisão em velocidades de medição ainda mais rápidas e também é ideal para geometrias fora do padrão.

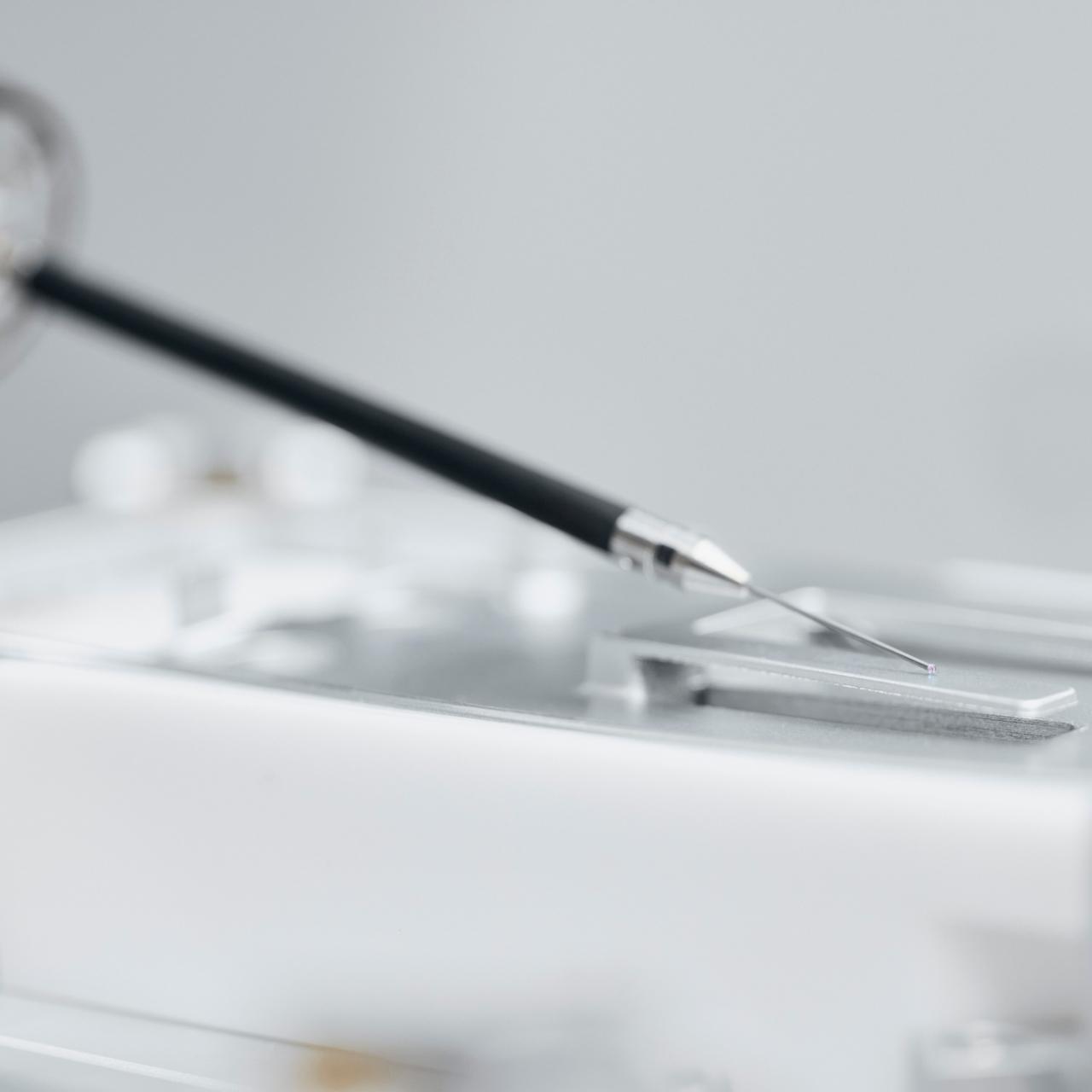

  • O modo SoftTouch da ZEISS com o sensor VAST XXT TL1 permite a medição tátil de uma peça de metal minúscula e flexível sem dobrá-la.

    Modo SoftTouch da ZEISS com VAST XXT TL1

    O modo ZEISS SoftTouch dos sensores VAST XXT TL1 alcança o melhor desempenho de medição tátil possível nessa classe, para estruturas muito pequenas e chapas metálicas facilmente dobráveis. Devido à redução da flexão do material, o modo SoftTouch oferece repetibilidade, maior velocidade de medição e grande precisão para peças defletoras, tanto com medições de ponto único quanto de escaneamento.

    Os clientes têm a flexibilidade de selecionar maior eficiência ou maior precisão para peças padrão e flexíveis. Os resultados precisos e rápidos economizam até 40% do tempo do ciclo de medição.

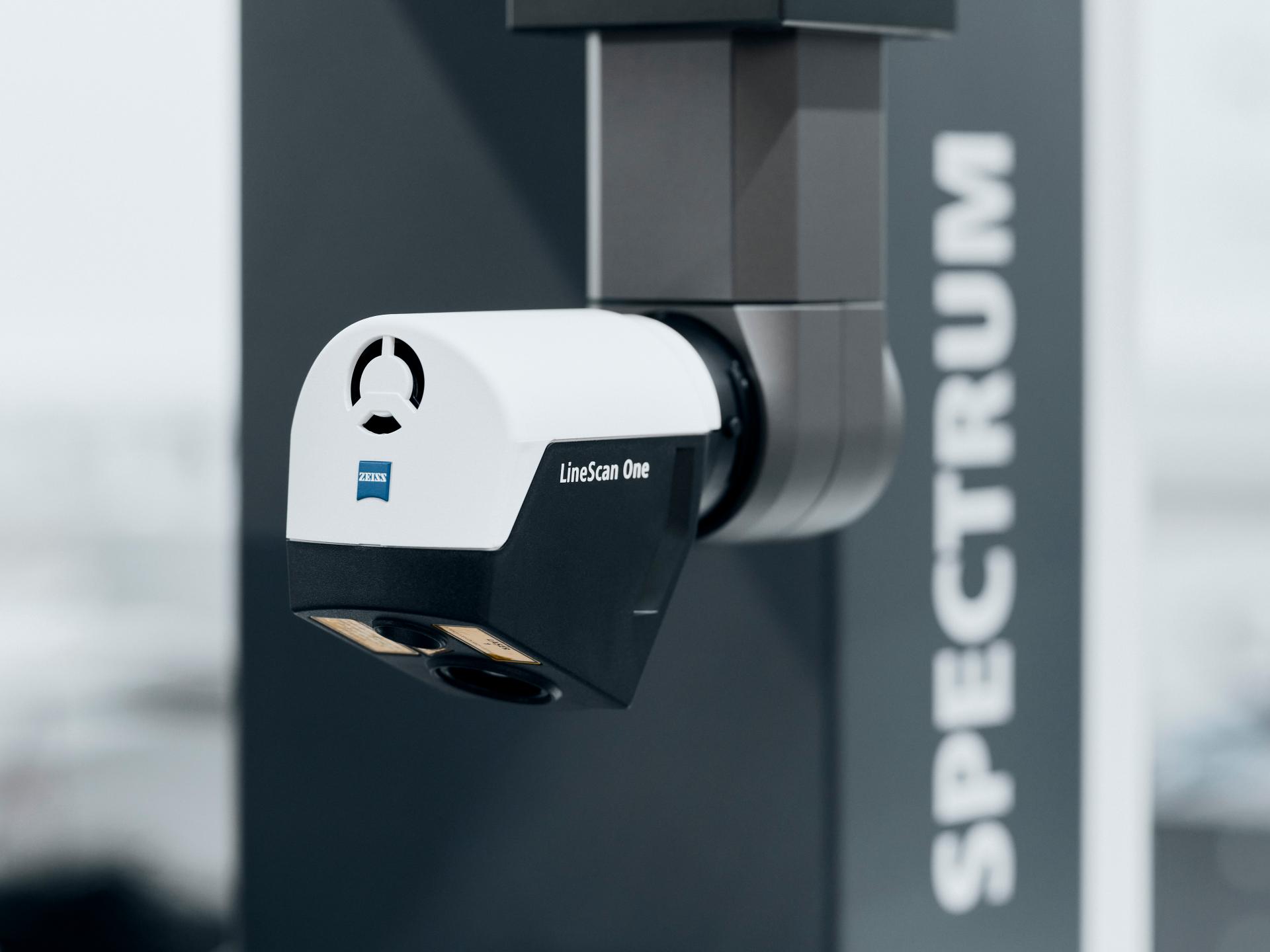

  • O sensor óptico ZEISS LineScan One com RDS no ZEISS SPECTRUM.

    LineScan One para escaneamento óptico

    O LineScan One é um sensor óptico de triangulação a laser para capturar grandes nuvens de pontos e comparar a geometria nominal com a real. A opção de escaneamento óptico torna o ZEISS SPECTRUM único em sua categoria.

    Visão geral do LineScan One:

    • Boa relação preço-desempenho
    • Alta precisão com 20 mícrons
    • Integração direta e poderosa de software no ZEISS CALYPSO para uma única interface fácil de usar e funções expandidas no futuro (medição de 4 eixos com mesa giratória)
    • Muito rápido, com 232.960 pontos por segundo

Aplicações

  • Setor

    Com o ZEISS SPECTRUM, você pode medir peças industriais, como peças CNC, carcaças para acessórios e componentes mecânicos.

  • Eletrônicos

    O ZEISS SPECTRUM é ideal para o escaneamento de eletrônicos pequenos, incluindo conectores, carcaças, estruturas intermediárias ou chapas finas.

  • Indústria automotiva

    No setor automotivo, o ZEISS SPECTRUM é adequado para pequenos compartimentos, peças estampadas, peças usinadas em CNC e peças plásticas.

  • Oficinas de trabalho

    O ZEISS SPECTRUM é uma ótima opção para medir peças de manufatura, peças de chapa metálica, peças de estamparia e peças de plástico.

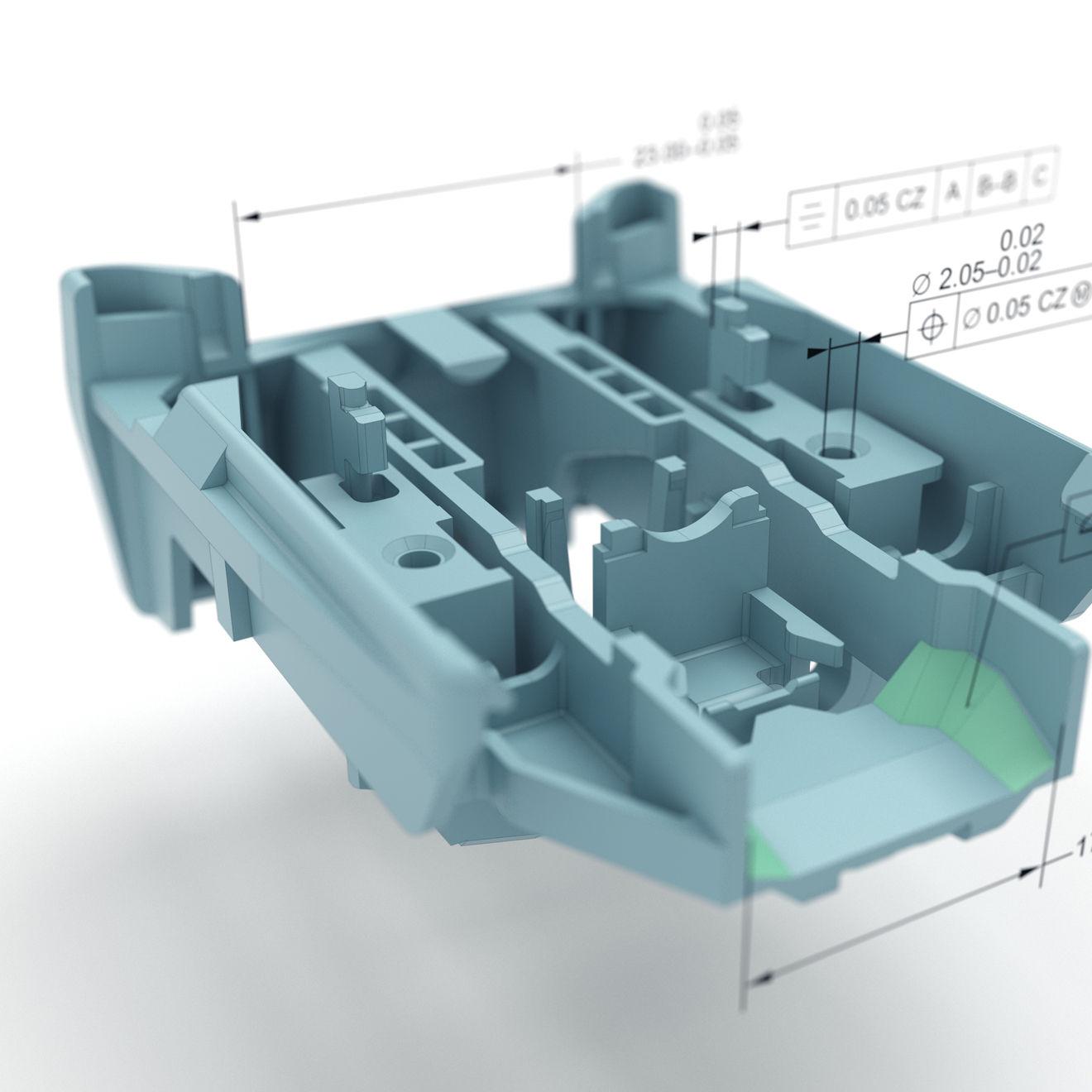

ZEISS CALYPSO

Software ZEISS CALYPSO

Software para tecnologia de medição dimensional

O ZEISS CALYPSO mede geometrias padrão de forma simples, rápida e confiável. Programe planos de medição facilmente clicando nos recursos desejados. Os caminhos de deslocamento são gerados automaticamente e de forma otimizada pelo software. Graças a inúmeras extensões opcionais, o ZEISS CALYPSO também oferece as ferramentas certas para requisitos especiais, por exemplo, com a sondagem ZEISS CALYPSO VAST probing e o ZEISS CALYPSO pallet optimizer. Essas funções permitem que as medições sejam realizadas até 25% mais rapidamente.
