Tecnologia de escaneamento ativo da ZEISS

Apalpadores de escaneamento ativo

Para máxima flexibilidade, velocidade e precisão
Tecnologia de escaneamento ativo da ZEISS
ApalpadoresFuncionalidadeZEISS VAST Navigator e Pacote de desempenhoVantagens
Contacto

Tecnologia de escaneamento ativo da ZEISS

Como a inventora do escaneamento tátil, a ZEISS leva essa tecnologia ao próximo nível com o conceito inovador de cabeçotes probe ativos. As bobinas de força e os eletroímãs controláveis em tempo real possibilitam exercer a menor força efetiva sobre a ponta do apalpador em qualquer ponto ao longo do caminho de escaneamento e seguir a geometria real. Assim, a ZEISS permite um escaneamento rápido e preciso com o máximo de flexibilidade.

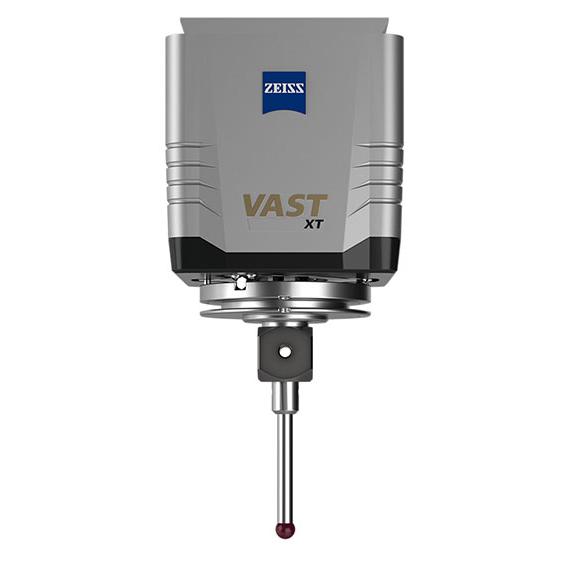

ZEISS VAST XT gold

ZEISS VAST XT gold

O ingresso no mundo do escaneamento ativo

ZEISS VAST XTR gold

ZEISS VAST XTR gold

Altamente dinâmico graças ao eixo rotativo integrado

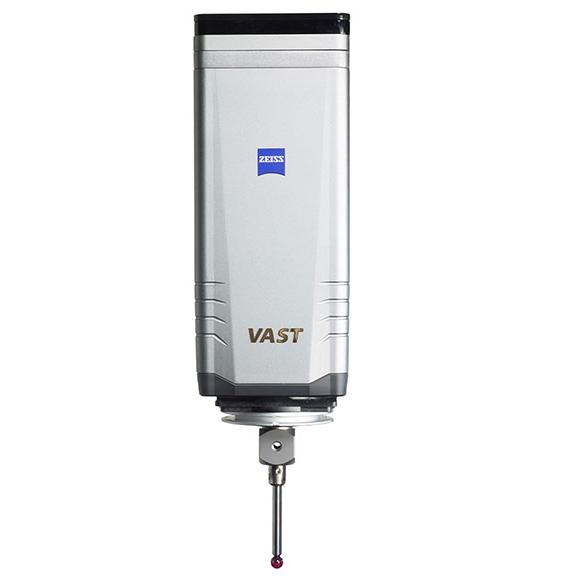

ZEISS VAST gold

ZEISS VAST gold

Apalpador robusto e dinâmico com altas velocidades de escaneamento

  • Conteúdo de terceiros bloqueado

    O reprodutor de vídeo está bloqueado devido às suas preferências de cookies. Para mudar as configurações e reproduzir o vídeo, clique no botão abaixo e consinta com a utilização das tecnologias de rastreamento "Funcionais".

Funcionalidade

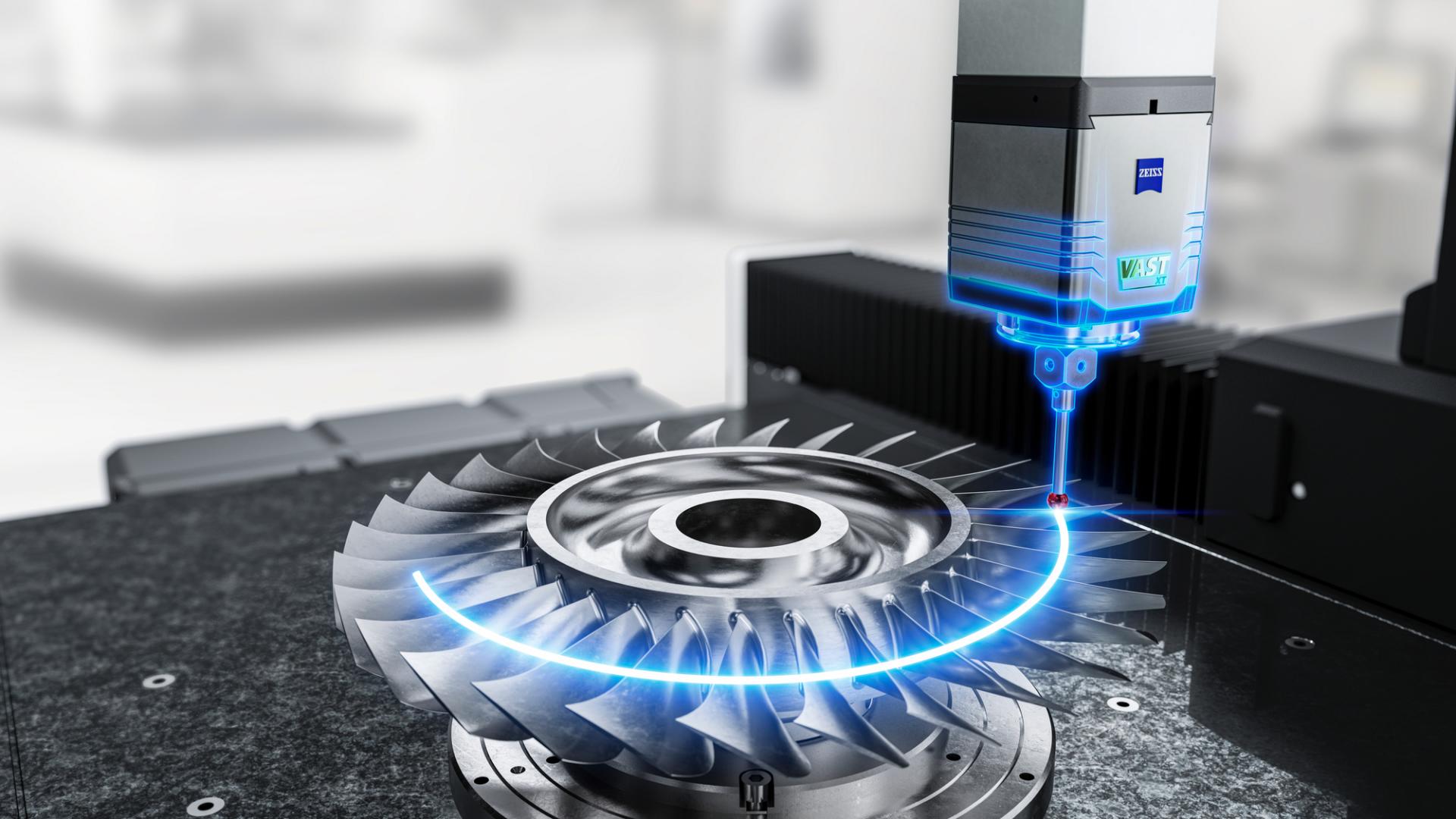

Escaneamento ativo

Escaneamento ativo

Flexível e pioneiro

Um sistema ativo de medição por coordenadas usa bobinas de força controladas eletricamente para exercer uma força uniforme sobre o apalpador, independentemente de seu comprimento, peso, posição ou alinhamento. O sistema ativo monitora os desvios em tempo real e configura a força de medição para que ela permaneça tão baixa e uniforme quanto possível. Isso aumenta a precisão e acelera todo o processo.

Escaneamento convencional e ativo

A ZEISS faz distinção entre escaneamento convencional e ativo. Embora ambos os métodos capturem dados de superfície por meio do movimento de um apalpador conectado a um sensor, há grandes diferenças na forma como eles funcionam. Os sistemas de escaneamento convencionais funcionam com molas (mecânicas) que mantêm o apalpador em sua posição neutra e medem as deflexões usando sensores ópticos ou sensores que reagem com base em uma alteração na densidade do fluxo do campo magnético à medida que o apalpador se move sobre a superfície ou o contorno. Em vez disso, os sistemas de escaneamento ativo usam eletroímãs controlados por software e reguladores de força, garantindo assim uma carga uniforme e menor na ponta do apalpador.

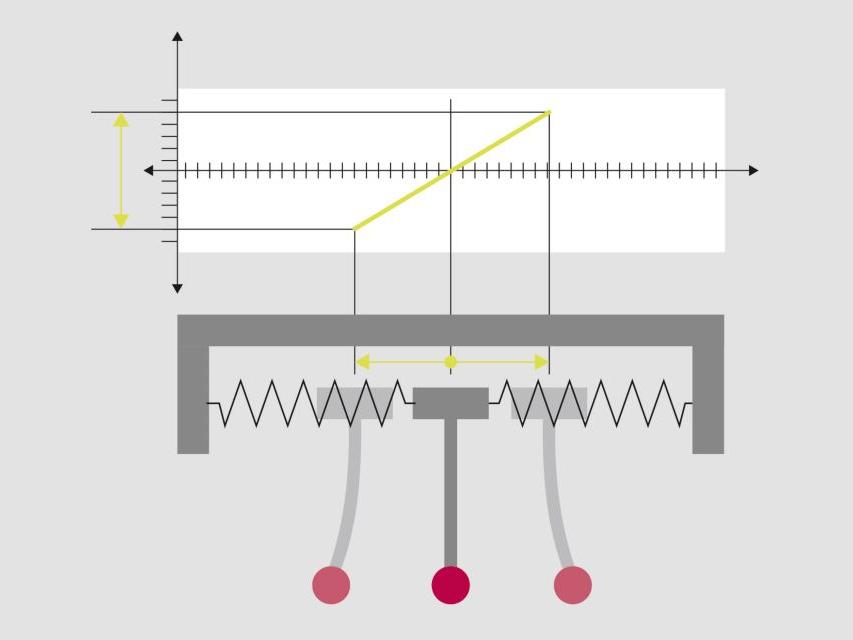

Escaneamento ativo

Escaneamento ativo

Cabeçotes probe de escaneamento ativo com controles eletromagnéticos que exercem uma força constante sobre o apalpador.

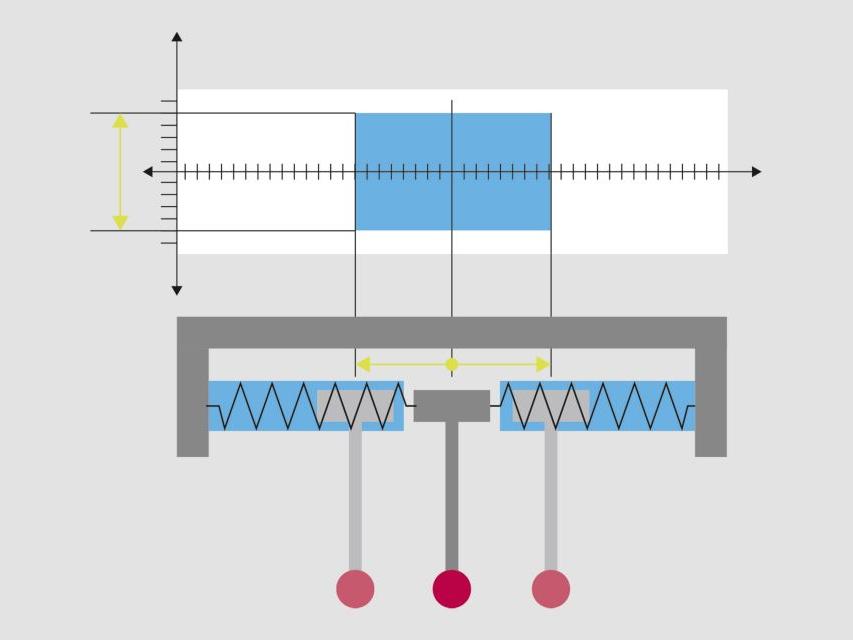

Escaneamento convencional

Escaneamento convencional

Cabeçotes probe de escaneamento convencional com molas mecânicas que mantêm o apalpador em sua posição neutra.

ZEISS VAST Navigator e Pacote de desempenho

Explore todo o potencial da CMM
Altas velocidades de escaneamento

Altas velocidades de escaneamento

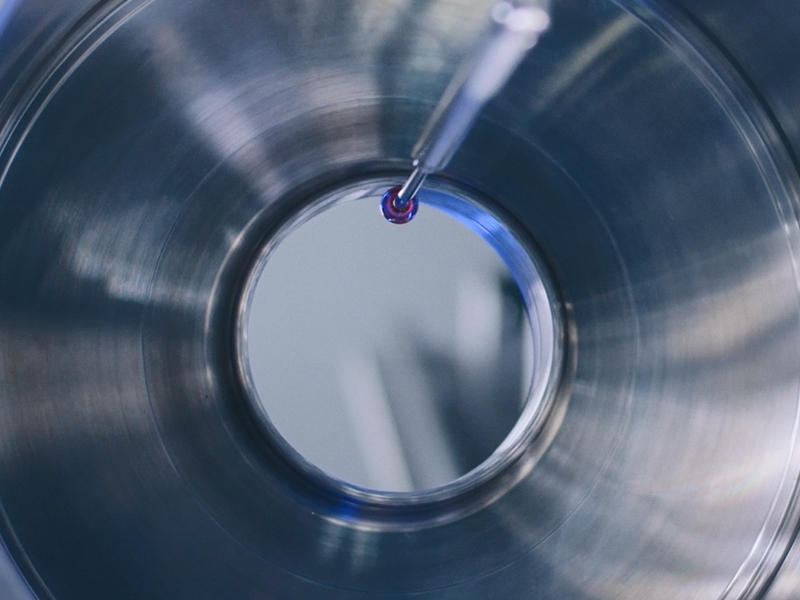

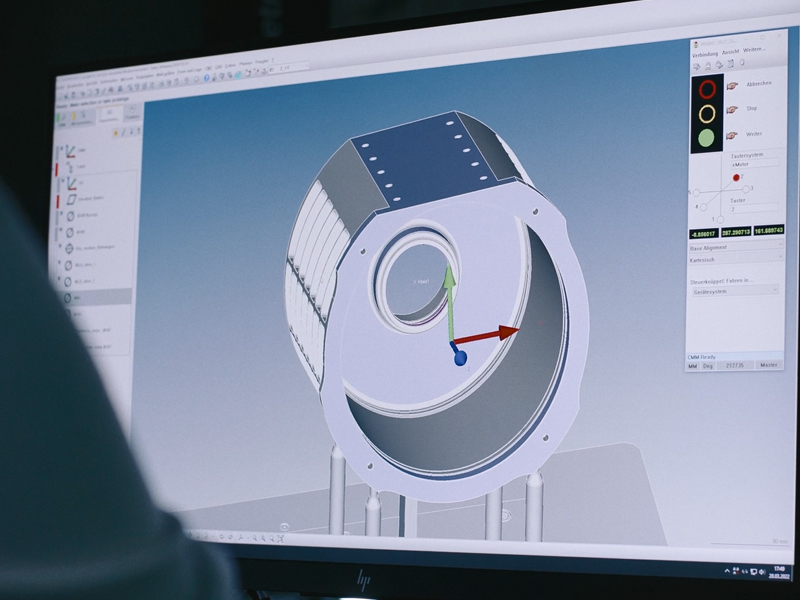

ZEISS VAST Navigator

O ZEISS VAST Navigator está incluído em todos os sistemas de escaneamento ativo. Isso permite uma medição mais flexível, pois determinados parâmetros, como a massa e o comprimento da ponta do apalpador, bem como a força de flexão, também são levados em consideração durante o escaneamento.

Parâmetros flexíveis de escaneamento

Parâmetros flexíveis de escaneamento

Modo Expert para o ZEISS VAST Navigator

Esse módulo configura automaticamente a velocidade de medição de acordo com as tolerâncias alteradas e leva em conta as tolerâncias de forma e posição para sempre usar automaticamente a velocidade máxima, dependendo da tarefa de medição.

Para mais opções de medição

Para mais opções de medição

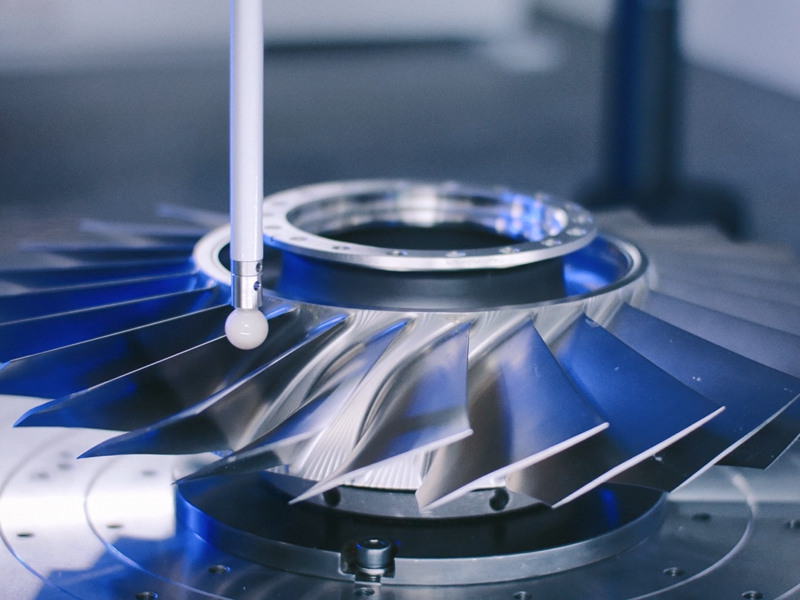

ZEISS VAST Performance

O pacote de desempenho VAST maximiza a produtividade de sua CMM. A função FlyScan integrada permite uma economia de tempo de até 60%, permitindo que as bordas interrompidas sejam escaneadas em alta velocidade.

Vantagens dos sensores de escaneamento ativo
Vantagens dos apalpadores de escaneamento ativo

Vantagens dos apalpadores de escaneamento ativo

  • Correção da força de medição em tempo real
  • Significativamente mais rápidos do que no escaneamento convencional
  • Correção automática da curvatura dinâmica (VAST navigator)
  • Correção automática do caminho de escaneamento devido a desvios geométricos reais
  • Mais opções de aplicação para sistemas de pontas de apalpador longas e pesadas
