Família Zeiss prismo

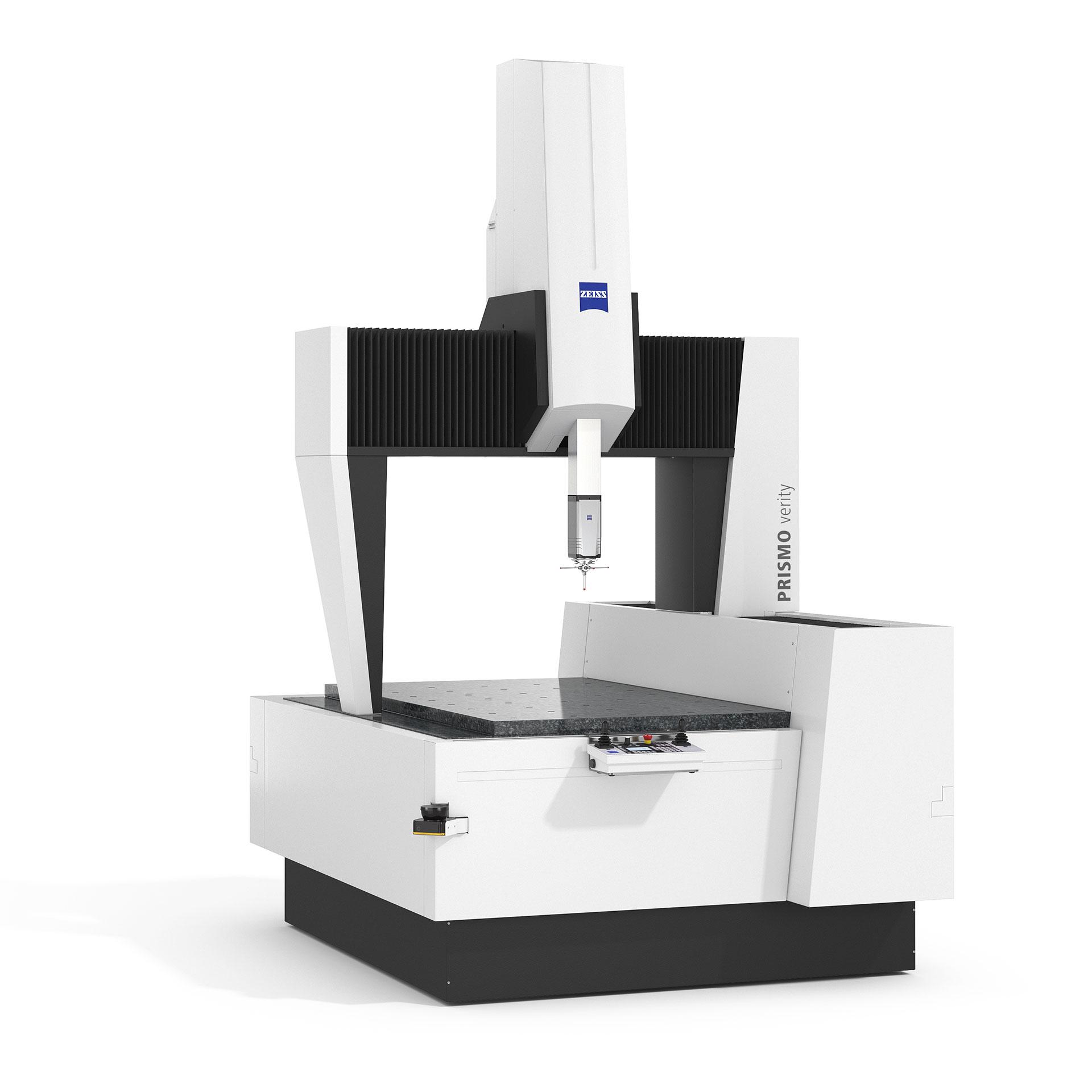

ZEISS PRISMO verity

O novo padrão

A ZEISS PRISMO verity fornece resultados com um erro de medição de comprimento de apenas 0,7 + L/400 µm e é a CMM líder em sua classe graças aos valores aprimorados de medição de forma. A máquina de medição por coordenadas pode ser usada em uma ampla gama de aplicações em que é necessário um alto grau de precisão, além de ser adequada para salas de medição de classe 3, de acordo com a VDI/VDE 2627.

Excelente precisão graças aos valores aprimorados

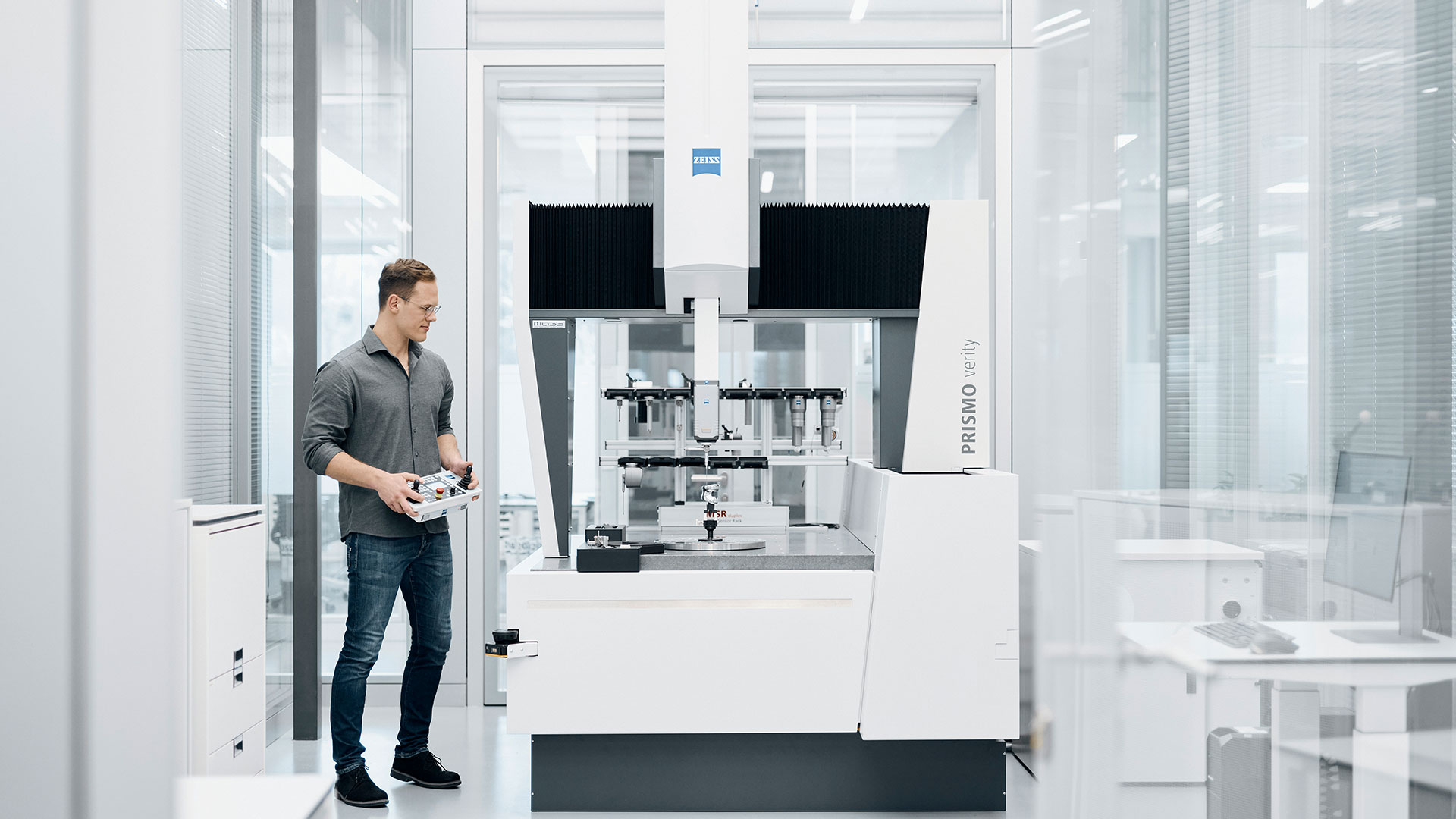

Adequada para salas de medição classe 3
Balanças ZERODUR^® de alta resolução
Disponíveis com seleção RT-AB para medição mais precisa de componentes de rotação simétrica

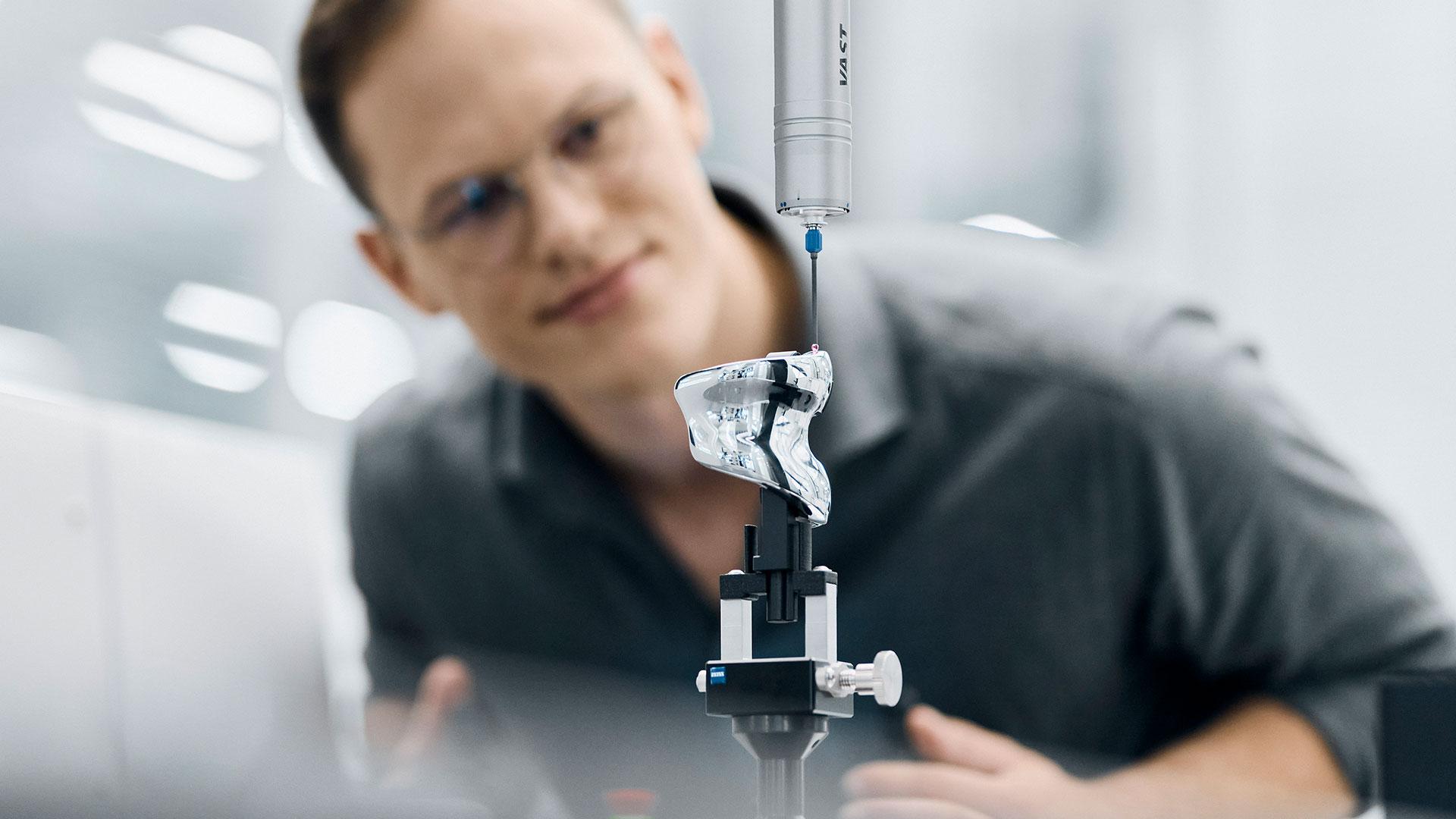

Excelente precisão graças aos valores aprimorados

A ZEISS PRISMO verity impressiona com valores de medição de forma aprimorados (também graças à opção de seleção ZEISS RT-AB para componentes de rotação simétrica) e atinge uma precisão de medição de 0,7 + L/400 µm. Usando a tecnologia ZEISS VAST navigator, a velocidade máxima de medição é definida automaticamente para medições precisas em um curto espaço de tempo.

Adequada para salas de medição classe 3

Ao adaptar o tipo de CMM, a ZEISS PRISMO verity atende aos requisitos para salas de medição de classe 3, de acordo com o padrão VDI/VDE 2627. Todas as medições necessárias podem, portanto, ser realizadas em uma câmara com ar condicionado a 19 - 22 °C.

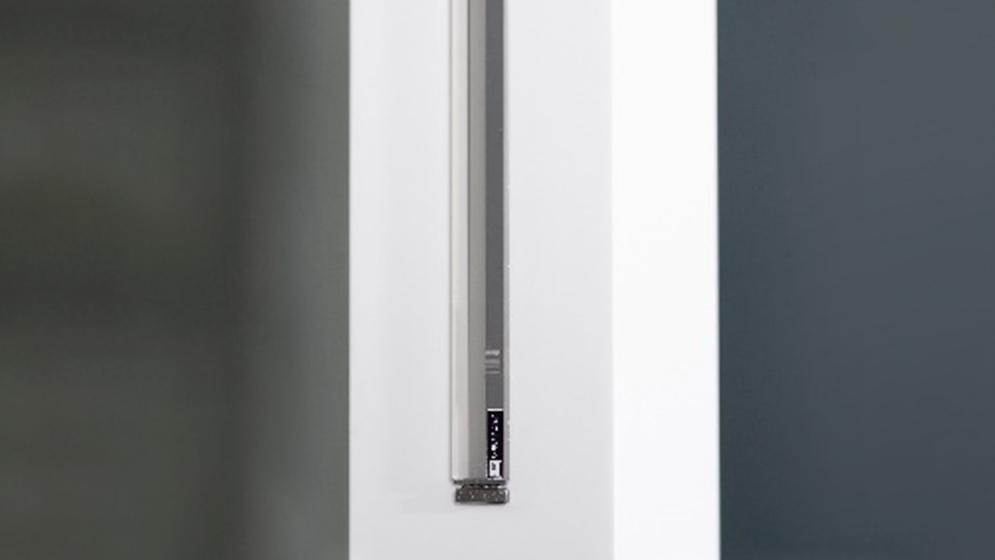

Balanças ZERODUR^® de alta resolução

As balanças flutuantes com uma resolução de 80 nm reduzem consideravelmente a influência das alterações induzidas termicamente na unidade básica. O material ZERODUR^® usado tem um coeficiente de expansão térmica (CTE) de quase zero e, portanto, exclui a influência da torção e das flutuações de temperatura. Portanto, o uso de sensores de temperatura não é mais necessário e não há necessidade de correções adicionais.

Uma nova era se inicia com a ZEISS PRISMO verity

Mais do que apenas uma modernização: Os produtos da família ZEISS PRISMO foram completamente reprojetados. Com inúmeras modernizações, a segurança, a eficiência econômica e ambiental, a flexibilidade, a ergonomia e, por último, mas não menos importante, a produtividade atingiram um patamar totalmente novo. Ao ajustar os parâmetros de escaneamento e dobrar sua velocidade (de 150 mm/s para 300 mm/s), a produtividade foi aumentada. Ao mesmo tempo, o nível de ruído foi reduzido em 34%. Desde um controlador de economia de energia e um painel de controle com novo design, até mecanismos de segurança automatizados e compatibilidade aprimorada de apalpadores - os produtos da família ZEISS PRISMO estão mais poderosos do que nunca.

A produtividade é aumentada pela configuração dos parâmetros de escaneamento com a duplicação geral da velocidade de escaneamento (de 150 mm/s para 300 mm/s). Os novos scanners de piso de segurança também permitem medições significativamente mais rápidas do que antes, mantendo de forma confiável os altos padrões de segurança, pois reduzem automaticamente a velocidade quando detectam pessoas ou objetos na zona de segurança. A opção ZEISS VAST Rotary Table Axis (ZVRA) também garante maior produtividade. A definição do eixo em uma mesa giratória leva apenas 16 segundos com essa função, o que significa uma economia de tempo de 80% em comparação com os métodos padrão.
Todas as CMMs da família ZEISS PRISMO são certificadas pelo Seguro Social de Acidentes Alemão (German Social Accident Insurance - DGUV), reconhecido internacionalmente. Para aumentar ainda mais a segurança, foram introduzidas inovações adicionais, como os painéis laterais configuráveis. Ao reduzir a distância entre as peças móveis para menos de 4 mm, o risco de esmagamento é reduzido. Os scanners de piso de segurança também detectam os arredores da máquina de medição por coordenadas e reduzem automaticamente a velocidade, assim que pessoas ou objetos são detectados na zona definida.
Com o ZEISS PowerSaver integrado, a CMM é automaticamente desconectada da fonte de alimentação quando não estiver em uso. Os usuários podem configurar a ativação da função individualmente e definir tempos de inatividade específicos, o que reduz o consumo de energia. O novo controlador ZEISS C99m garante ainda mais economia. Ele tem um design mais fino e reduz o consumo de energia em 64% em comparação com o modelo anterior (em uma comparação de teste interno entre o controlador antigo e o novo). Além disso, o ZEISS AirSaver garante que o ar comprimido seja desligado após um tempo predefinido.

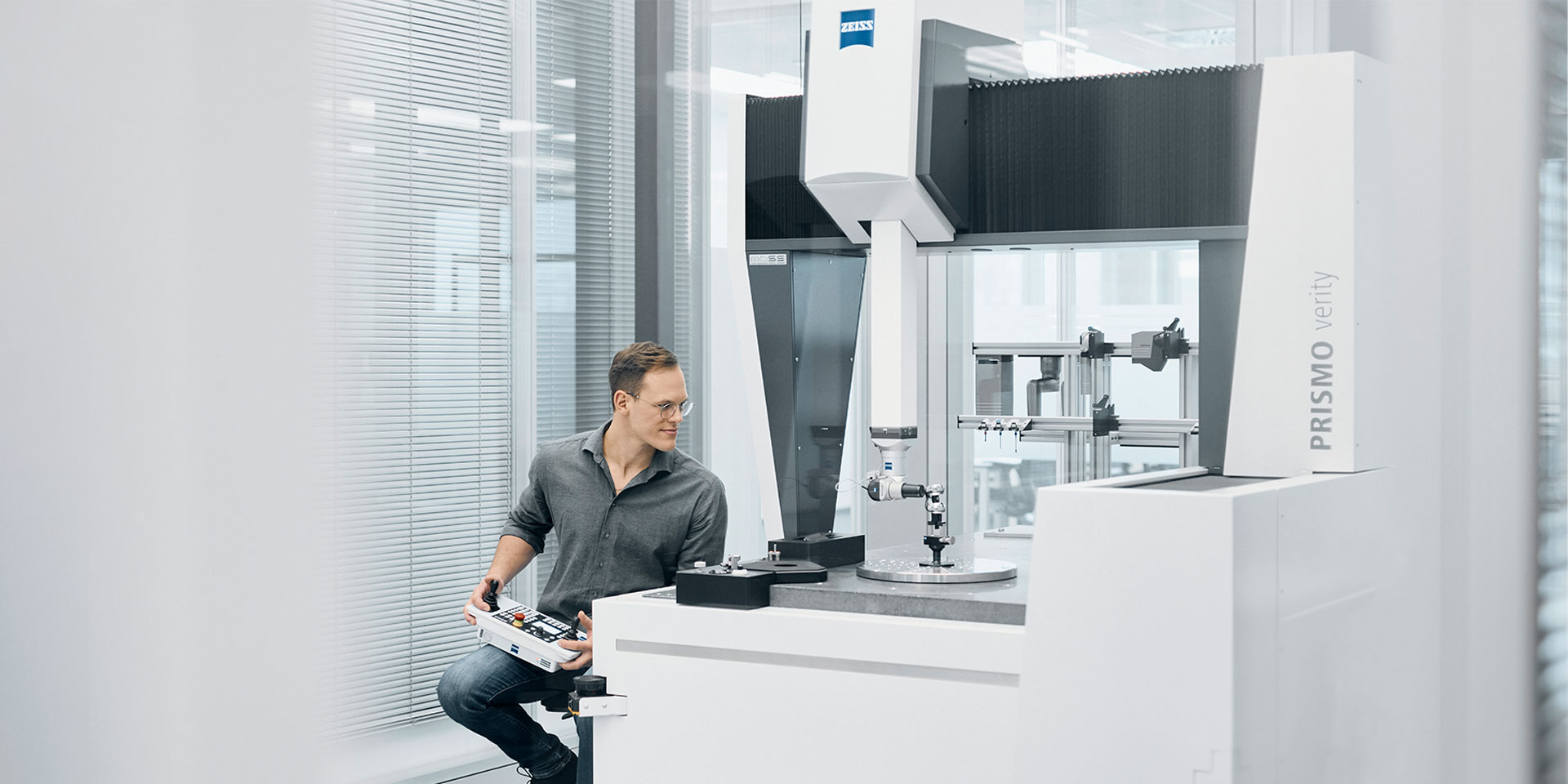

O controle por meio do painel de controle garante fácil monitoramento e operabilidade. Quando não estiver em uso, ele pode ser convenientemente armazenado no novo suporte do painel de controle. A maioria dos interruptores também foi transferida diretamente do controlador para o painel de controle. Além disso, uma nova tampa na parte frontal garante uma distância reduzida entre o operador e o volume de medição, o que é mais fácil para o operador ao carregar componentes pesados.
A ZEISS-mass technology permite uma ampla variedade de apalpadores com o ZEISS PRISMO. Graças ao novo controlador ZEISS C99m, no entanto, a CMM agora é compatível com dois sensores adicionais: ZEISS ROTOS (sensor de rugosidade) e ZEISS LineScan (sensor óptico), para uma flexibilidade operacional ainda maior.

Mais sustentabilidade em seus processos de medição com ZEISS PRISMO

No centro do uso de cada máquina está o consumo de energia, que desempenha um papel fundamental na fase de utilização ativa e tem um impacto significativo no equilíbrio ambiental. Graças às suas funções de economia de energia e a um sistema de controle recém-desenvolvido e eficiente em termos de energia, o ZEISS PRISMO é um excelente exemplo de consumo eficiente de recursos no campo da tecnologia de medição industrial. A família ZEISS PRISMO é sinônimo de durabilidade e estabelece novos padrões em termos de precisão, velocidade e sustentabilidade.

A nova família ZEISS PRISMO é equipada com a nova unidade de controle C99m, que reduz o consumo de energia em 64% em comparação com os modelos anteriores.

Mais sustentabilidade em seus processos de medição com ZEISS PRISMO

Com o recurso ZEISS PowerSaver, a máquina é desconectada da fonte de alimentação quando não está em uso e o consumo de energia é reduzido a zero durante os períodos de inatividade. Os usuários podem definir a ativação do ZEISS PowerSaver em horários específicos.

O ZEISS AirSaver garante mais economia e desliga automaticamente o ar comprimido após um tempo predefinido.

Dados técnicos

Precisão de	0,7 + L/400 µm
Faixa de temperatura	19 A 22 °C
Tecnologia ZEISS mass	✔
Compatível com DGUV	✔
Possibilidade de readaptação de modelos mais antigos	✔
ZEISS PowerSaver	✔
Compatibilidade com ZVRA e ZVR	ZVRA (disponível como opção)
Balança de vidro-cerâmica	ZERODUR®: Resolução de 80 nm
Tamanhos	7/9/5 - 12/18/10

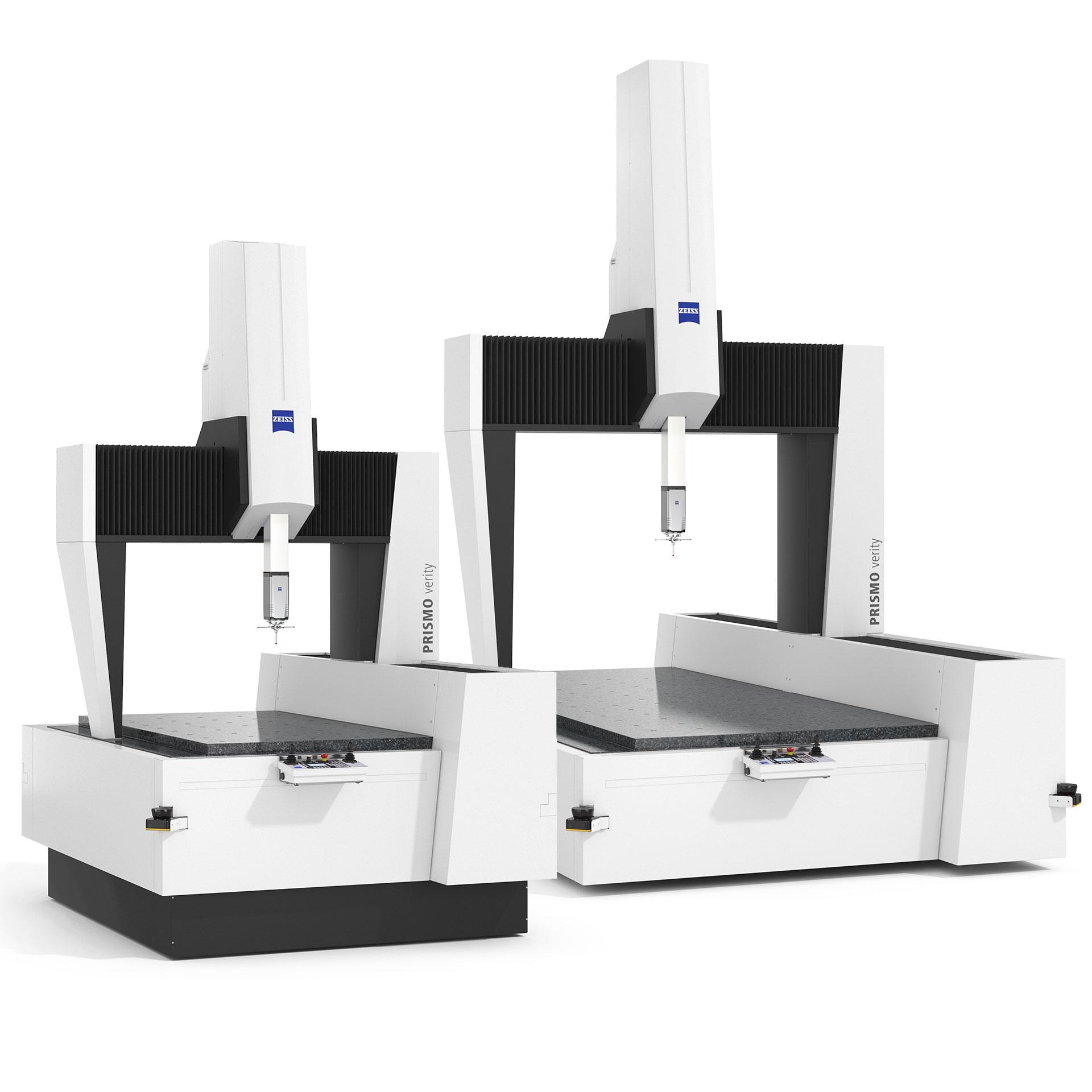

Tamanhos diferentes para uma ampla gama de aplicações

ZEISS PRISMO verity

Tamanhos diferentes para uma ampla gama de aplicações

A ZEISS PRISMO verity está disponível em vários tamanhos. Desde a menor versão, com uma faixa de medição de 700 x 900 x 500 mm, até o maior projeto dessa máquina de medição por coordenadas, com uma faixa de medição de 1200 x 1800 x 1000 mm.
