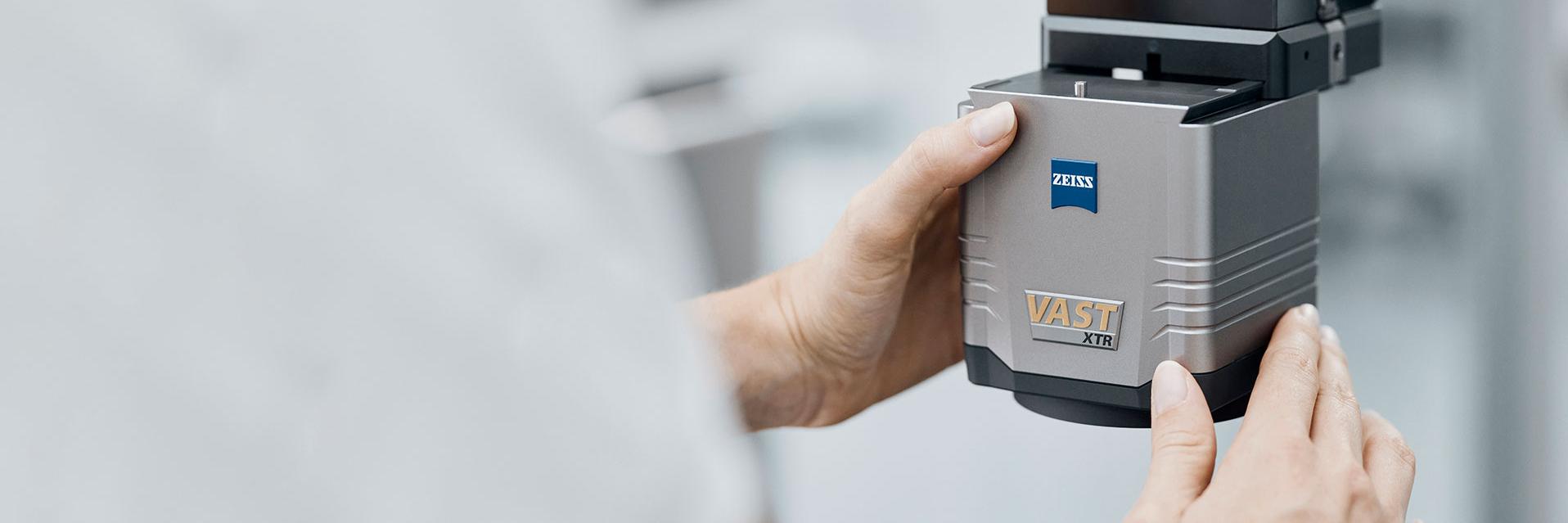

Tecnologia ZEISS Multi-Application Sensor System (mass)

Uma variedade de sondas na CMM

Uma CMM - até 9 sistemas de sensores

Tecnologia de sensor multi-aplicação para maior flexibilidade em sua máquina de medição por coordenadas

Quando a precisão máxima é necessária, as máquinas de medição por coordenadas são uma ferramenta indispensável no setor. Com a tecnologia do sistema de sensores para múltiplas aplicações (ZEISS mass), um grande número de sensores ZEISS pode ser operado com precisão e substituído rapidamente na mesma máquina de medição por coordenadas: Sensores com sistema de articulação ou sistema de apalpador fixo, ópticos ou táteis, passivos ou ativos - a ZEISS mass oferece a máxima flexibilidade.

1 CMM, até 9 sistemas de sensores com diferentes tecnologias
Troca simples do sensor em apenas 3 etapas
Sem perda da sala de medição devido à troca do sensor
Adaptabilidade máxima aos seus requisitos de medição
Sem necessidade de adaptadores e quase no mesmo nível de uma posição inicial para todos os sensores

Máquinas de medição por coordenadas com tecnologia ZEISS mass

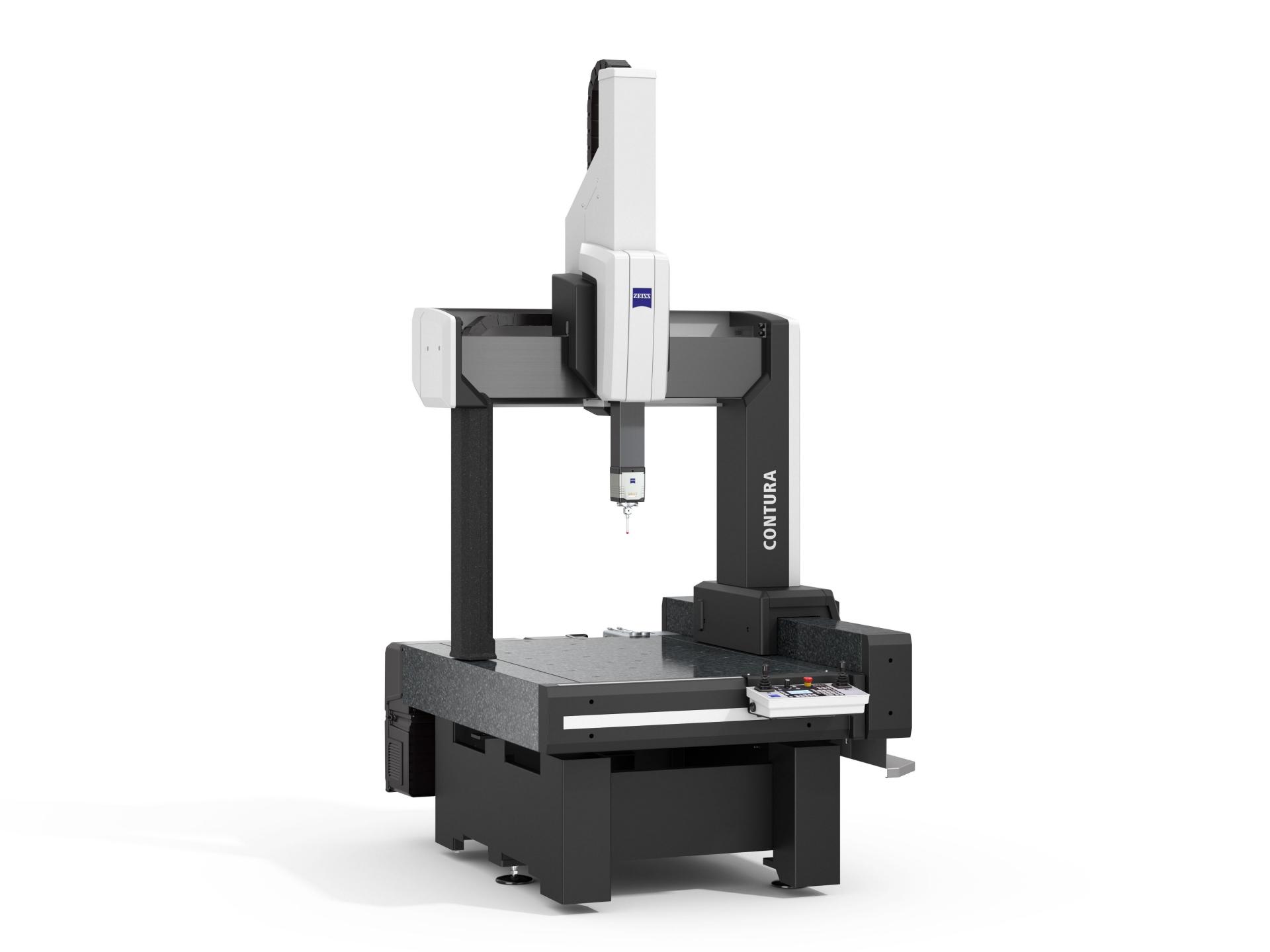

ZEISS CONTURA

A ZEISS CONTURA é particularmente flexível graças à tecnologia ZEISS mass e é adequada para uma ampla gama de aplicações na classe de desempenho.

Saiba mais

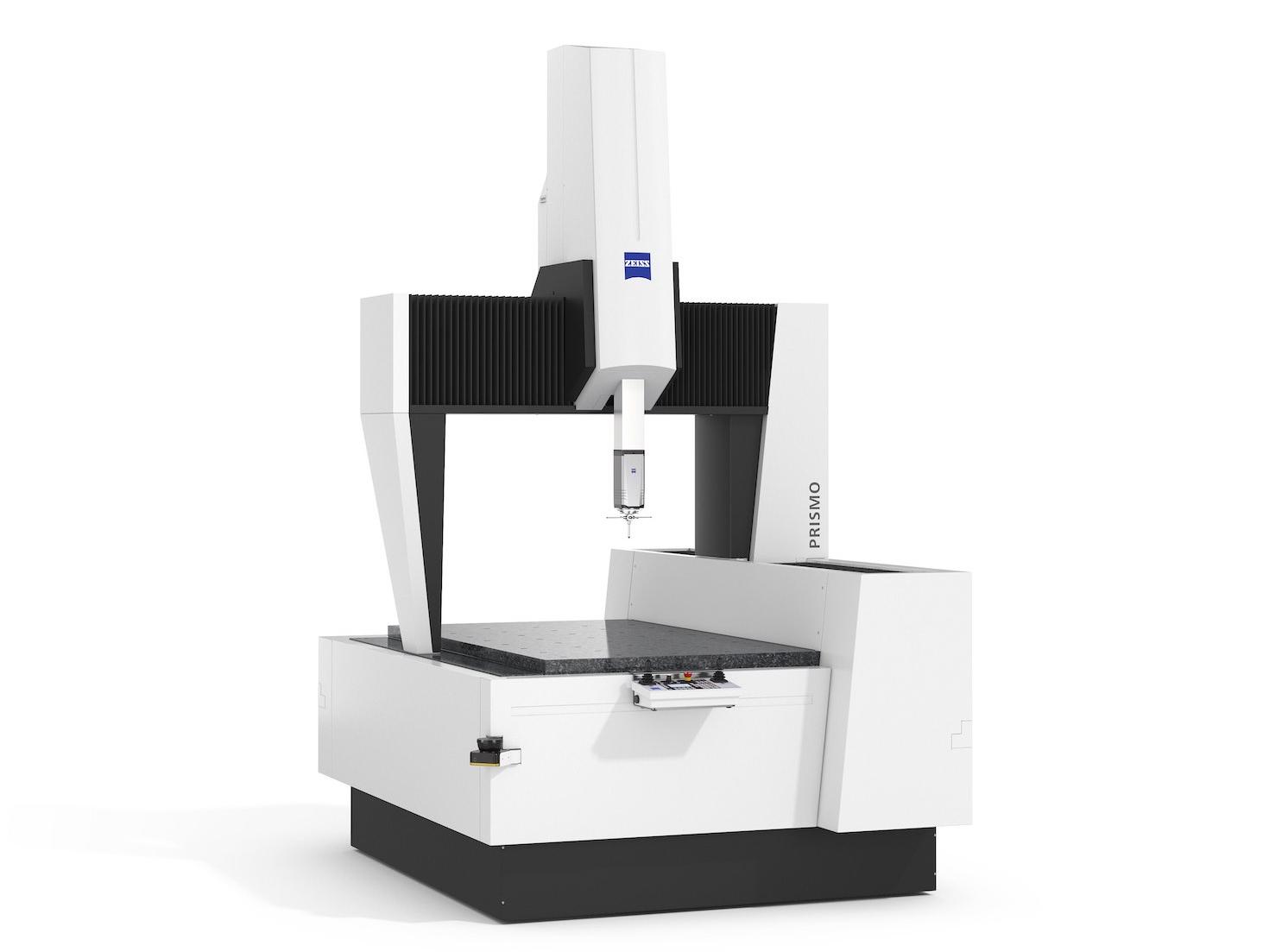

Família ZEISS PRISMO

Com 4 modelos, todos equipados com ZEISS mass, a família PRISMO oferece um alto grau de precisão e flexibilidade para várias tarefas de medição - mesmo no chão da loja.

Saiba mais

Variedade de sensores

Os vários sensores, sejam eles ópticos ou táteis, ativos ou passivos, têm diferentes vantagens e áreas de aplicação. (Consulte a tabela de compatibilidade)

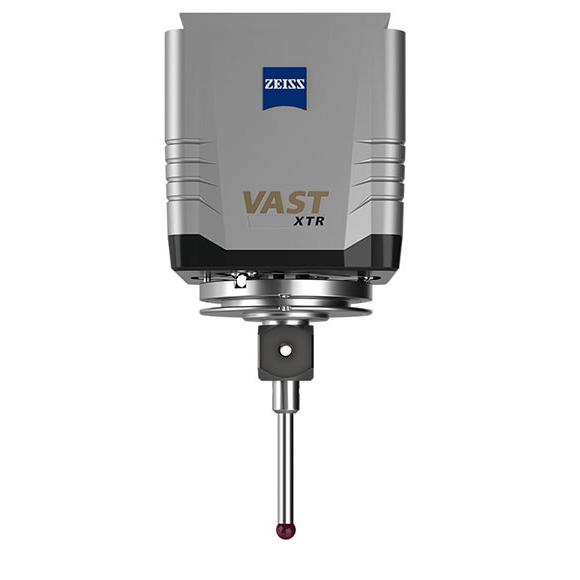

ZEISS VAST XTR gold

Sensor tátil com junta giratória integrada para medições em posição angular.

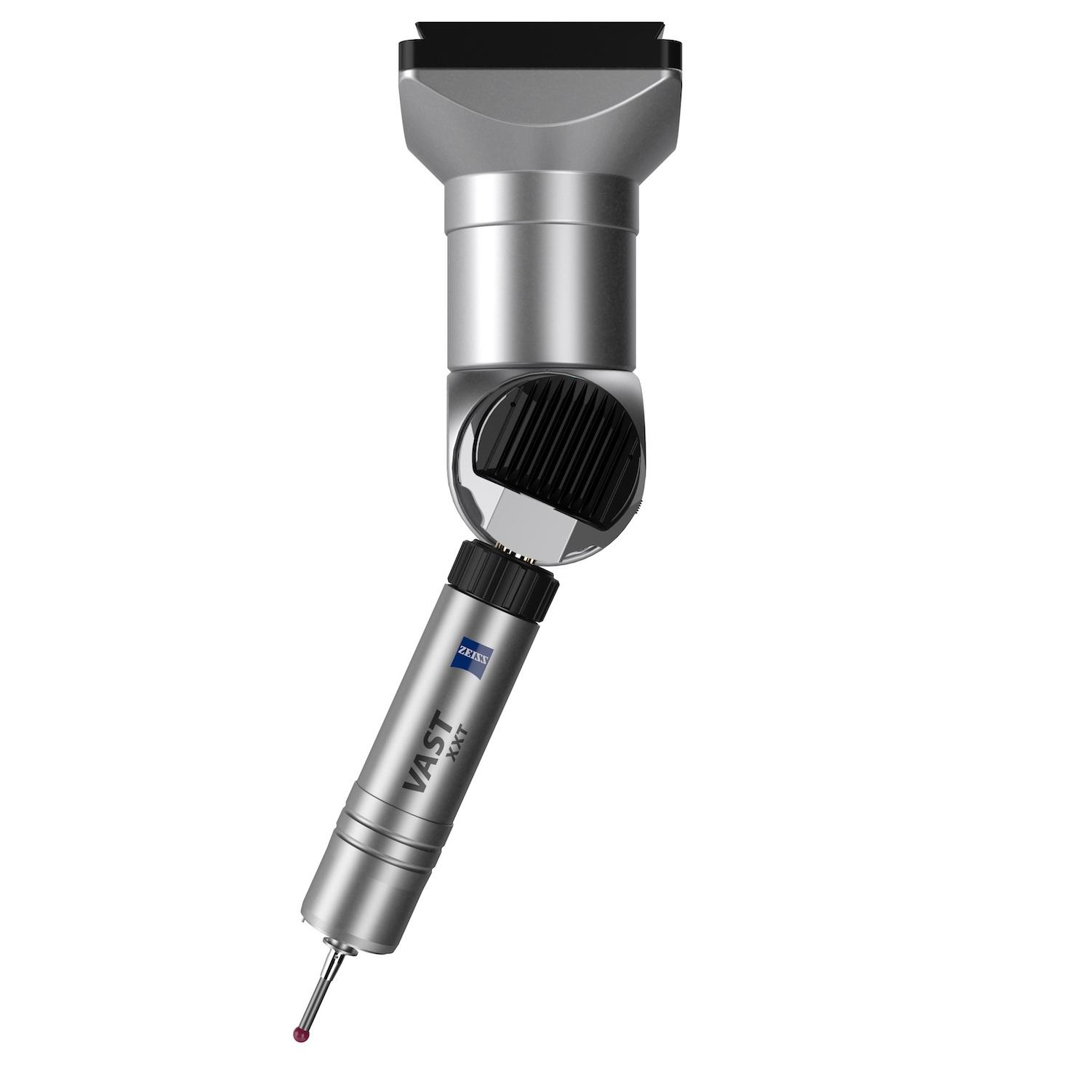

ZEISS VAST XXT

O sensor tátil pode ser usado para fazer a leitura com um alto grau de precisão.

Saiba mais

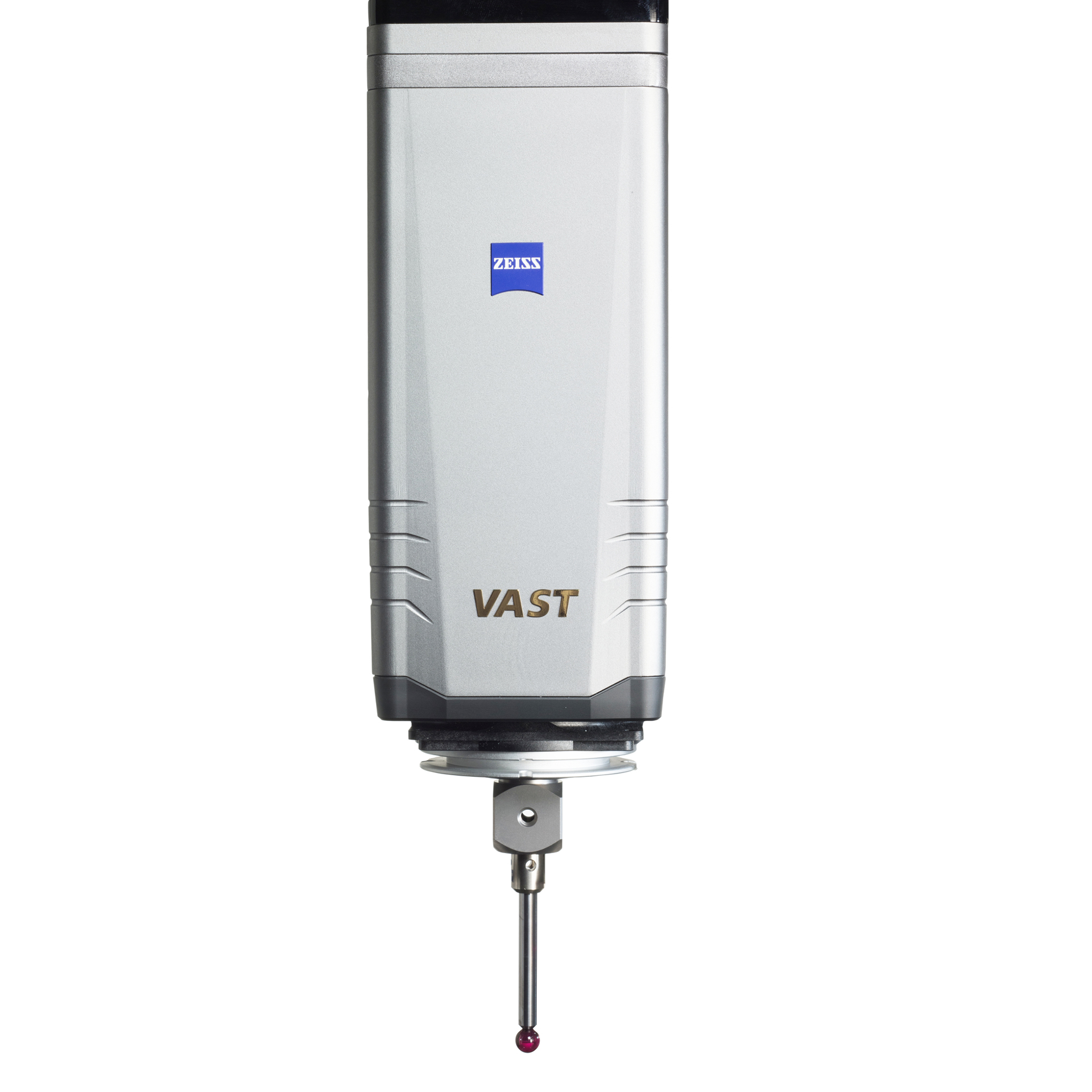

ZEISS VAST gold

Para escaneamento tátil e medições de pontos discretos

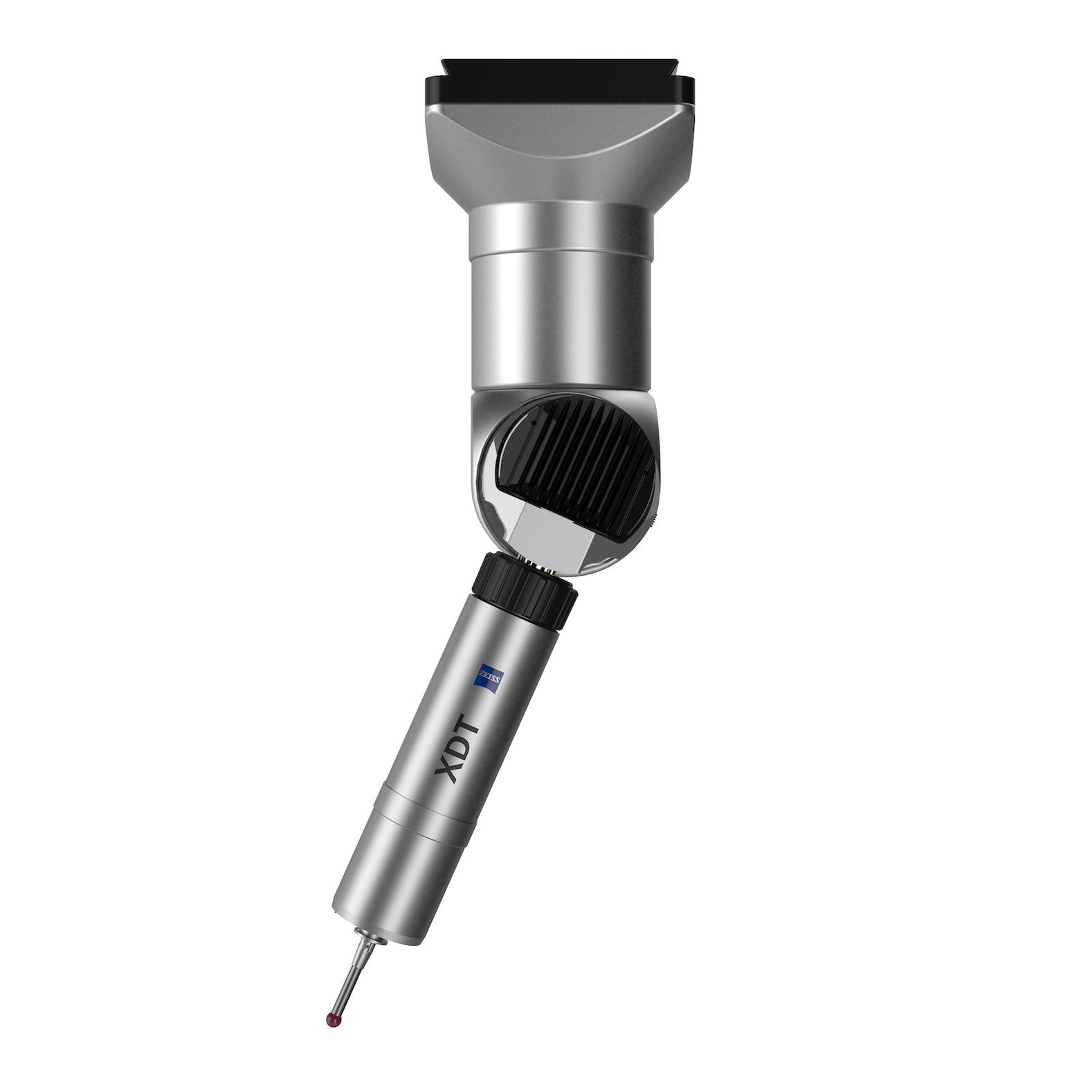

ZEISS XDT

Para capturar toda a superfície das formas usando nuvens de pontos

Saiba mais

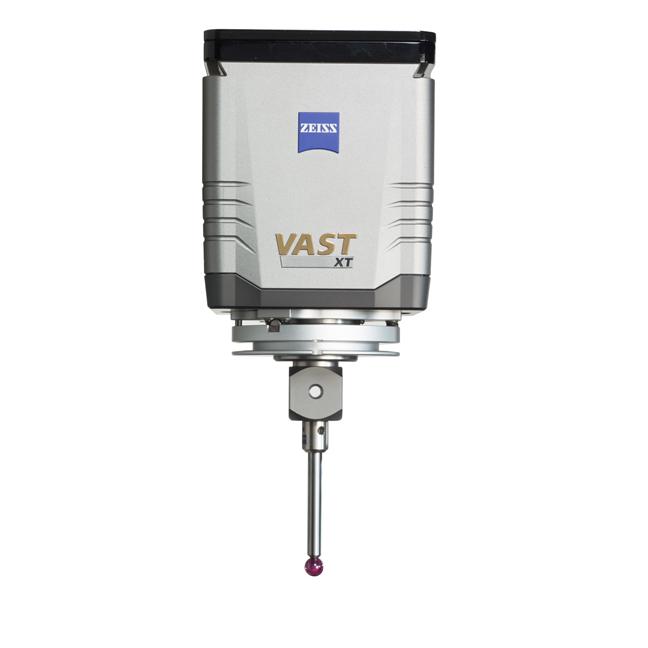

ZEISS VAST XT gold

Sensor tátil com junta giratória integrada para medições em posição angular.

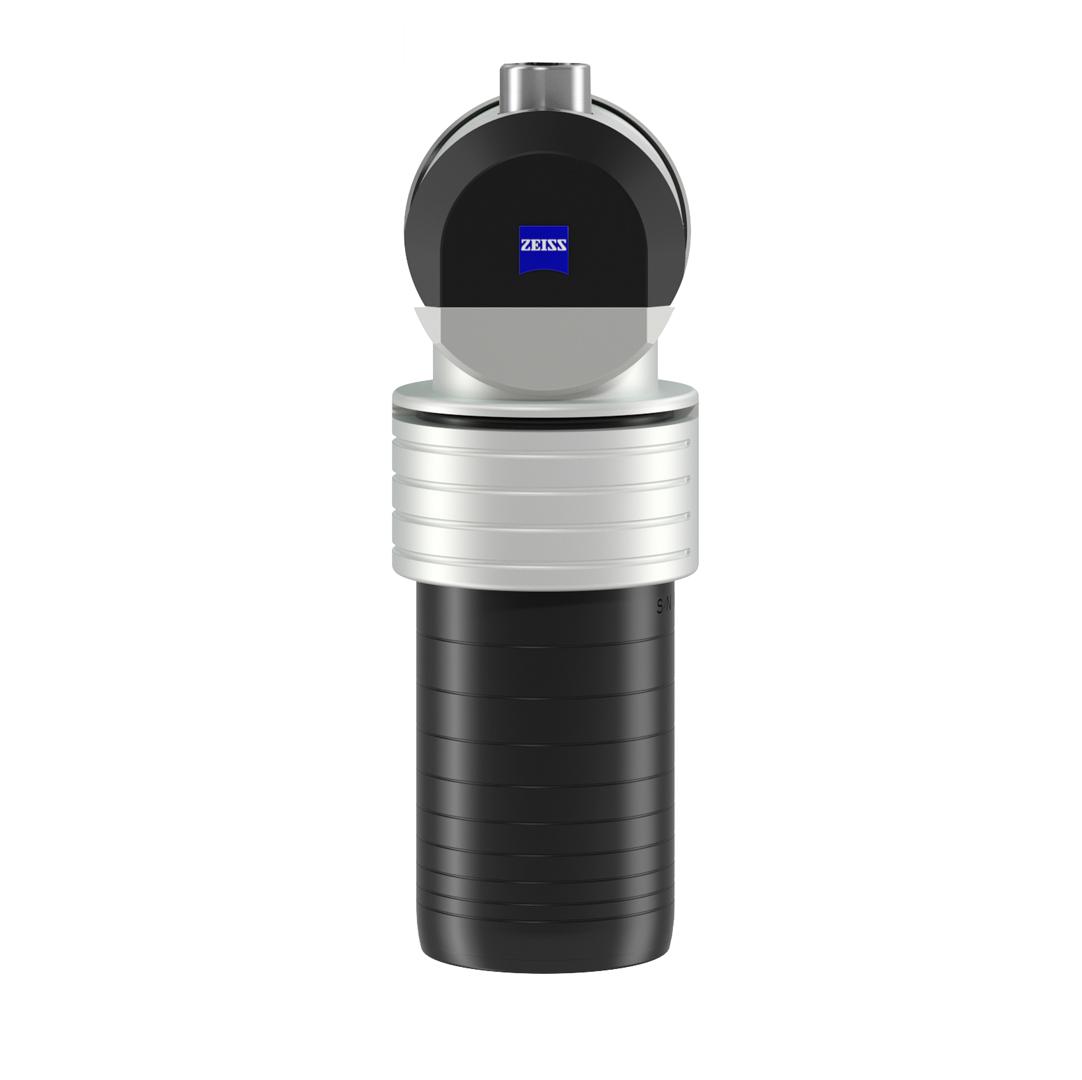

ZEISS DotScan

A base para começar a usar a tecnologia de varredura ativa

Saiba mais

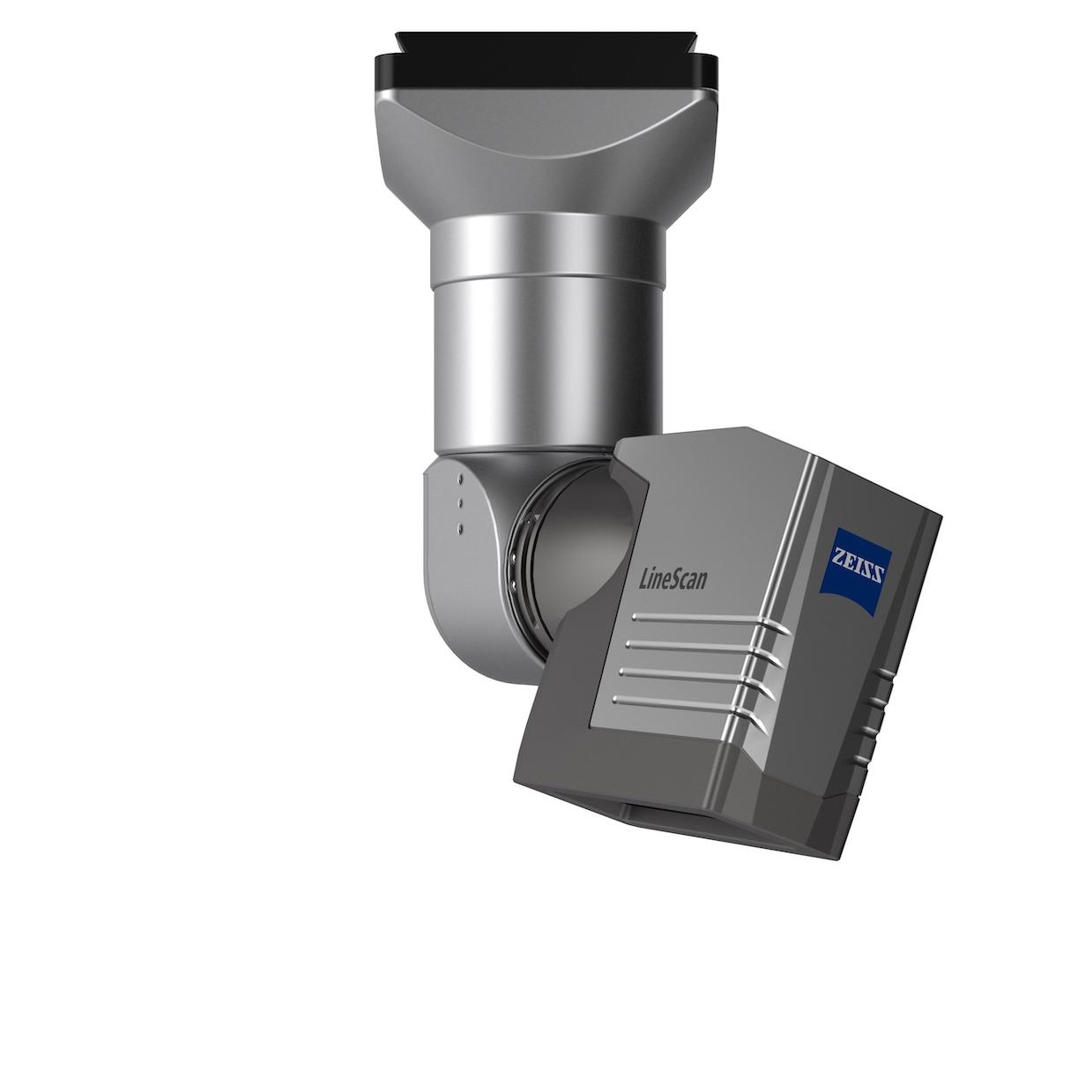

ZEISS LineScan

Para capturar toda a superfície das formas usando nuvens de pontos

Saiba mais

ZEISS ROTOS

Para testar a rugosidade e a ondulação

Saiba mais

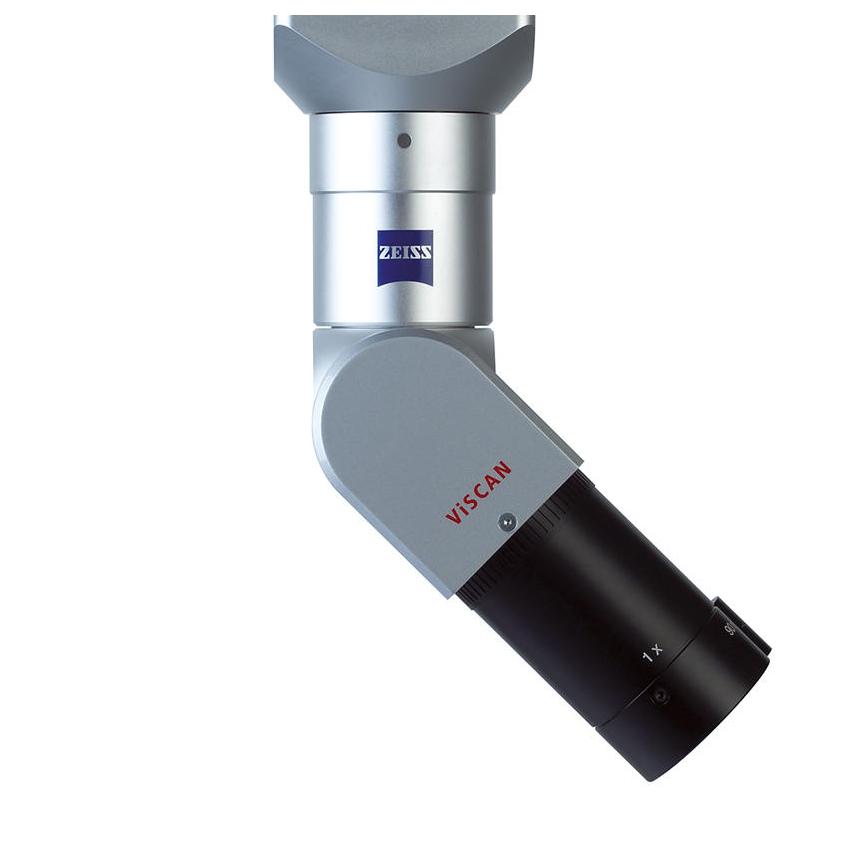

ZEISS ViScan

Sensor óptico de imagem 2D

Saiba mais

Compatibilidade da sonda

	ZEISS CONTURA	Família ZEISS PRISMO
ZEISS VAST XTR gold	✔	✔
ZEISS VAST XXT	✔	✔
ZEISS VAST gold	–	✔
ZEISS XDT	✔	–
ZEISS VAST XT gold	✔	✔ (PRISMO e PRISMO verity
ZEISS DotScan	✔	✔
ZEISS LineScan	✔	✔
ZEISS ROTOS	–	✔ (PRISMO, PRISMO verity, PRISMO fortis em z<1000)
ZEISS ViScan	✔	✔

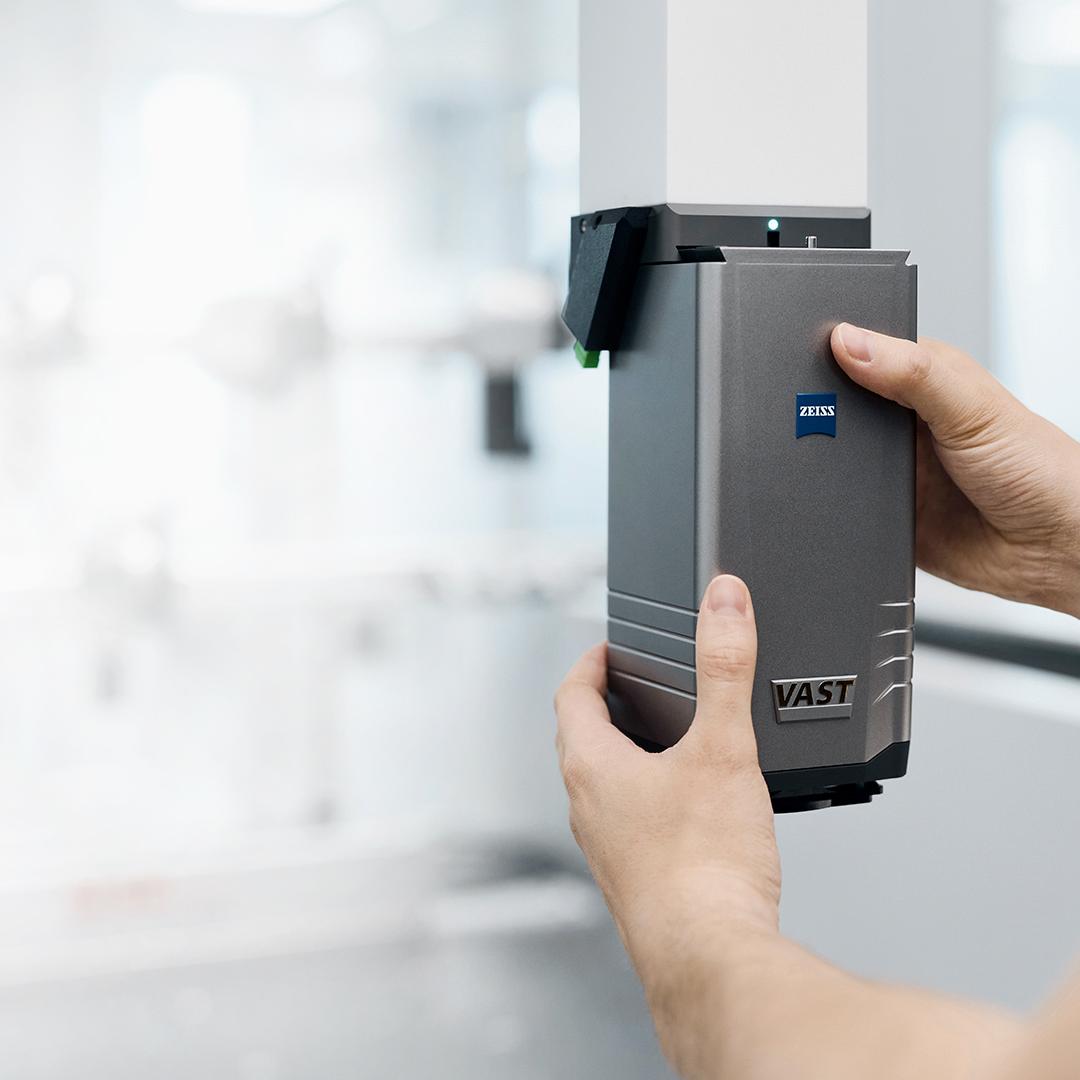

Troca simples do sensor em 3 etapas

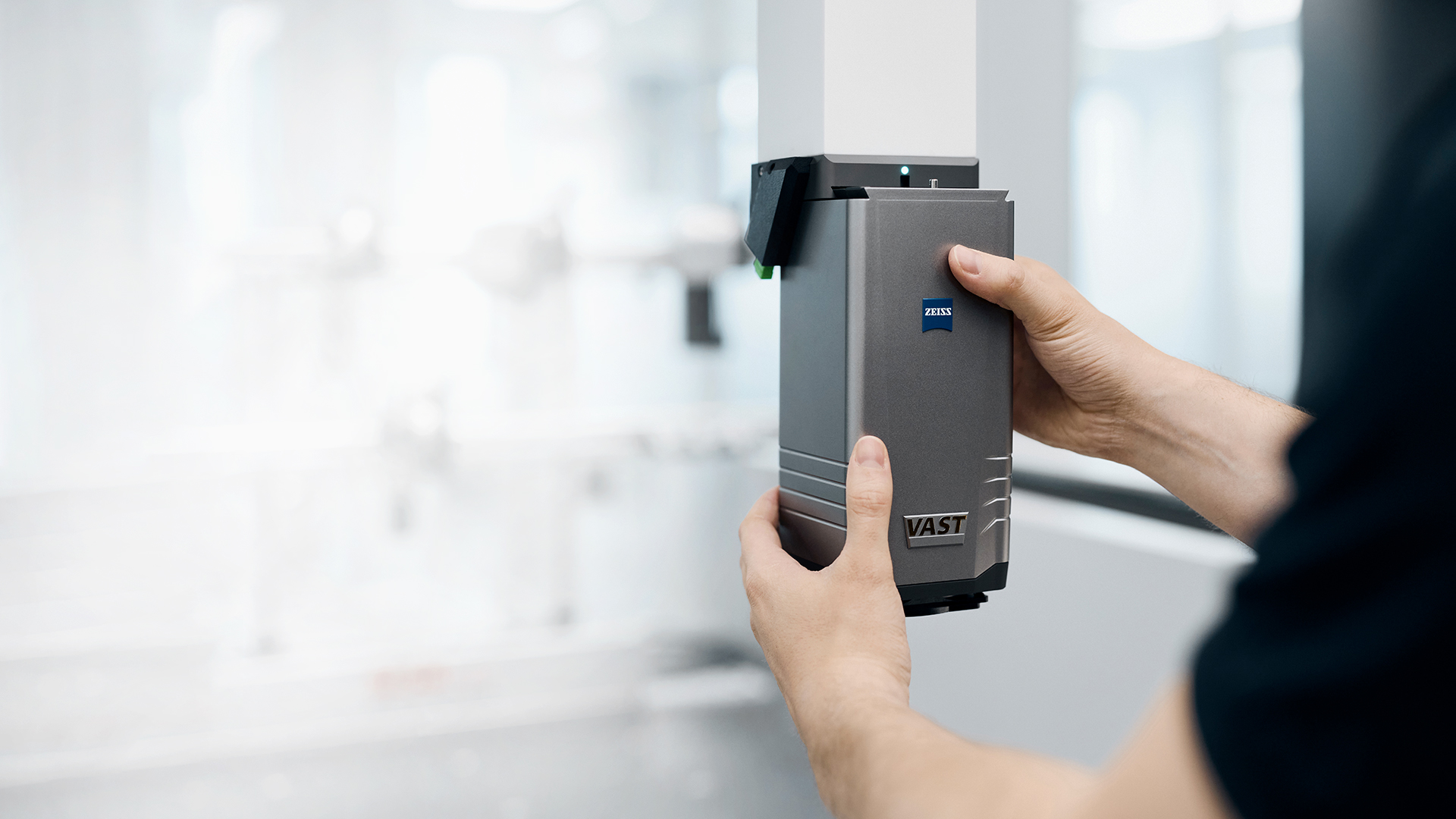

Etapa 1

Montagem do sensor

O mecanismo de cauda de andorinha torna particularmente fácil a troca do sensor. Apenas um parafuso precisa ser solto para substituir o sensor. Isso significa que qualquer cabeça de sonda pode ser trocada de forma fácil e conveniente - seja a ZEISS VAST XXT, que é montada em um RDS, ou outras sondas táteis e ópticas.

Etapa 2

Travar o sensor no lugar

O novo sensor é travado no lugar com um único parafuso. Ele é apertado com um torque definido de 2 NM. Não há necessidade de conectar cabos adicionais, pois todas as conexões estão protegidas dentro do ram e não há possibilidade de danos.

Etapa 3

Detecção automática de sensores

Cada sensor da ZEISS é equipado com um chip de identificação que é reconhecido automaticamente pela máquina de medição por coordenadas durante a operação inicial e é selecionado no software de medição ZEISS CALYPSO. Esse sistema elimina erros operacionais e permite que os usuários se concentrem nas coisas que realmente importam - suas tarefas de medição.

Investindo no futuro

A tecnologia de massa da ZEISS tem vantagens para muitas tarefas de garantia de qualidade.

A peça de trabalho é medida em uma única operação de fixação e, portanto, no mesmo sistema de coordenadas de referência com sondas diferentes.

Os usuários podem responder muito rapidamente às mudanças nas tarefas de medição.

Se necessário, as máquinas de medição por coordenadas podem ser adaptadas de forma rápida e econômica com a aquisição de sondas adicionais. Investir em máquinas de medição por coordenadas com a tecnologia ZEISS mass também vale a pena para empresas que atualmente não têm necessidade de usar sensores ópticos.

Em vez de investir em várias máquinas de medição por coordenadas e, portanto, em maiores áreas de cobertura, com uma ZEISS mass CMM você só precisa do sensor apropriado para lidar com suas tarefas de medição.
