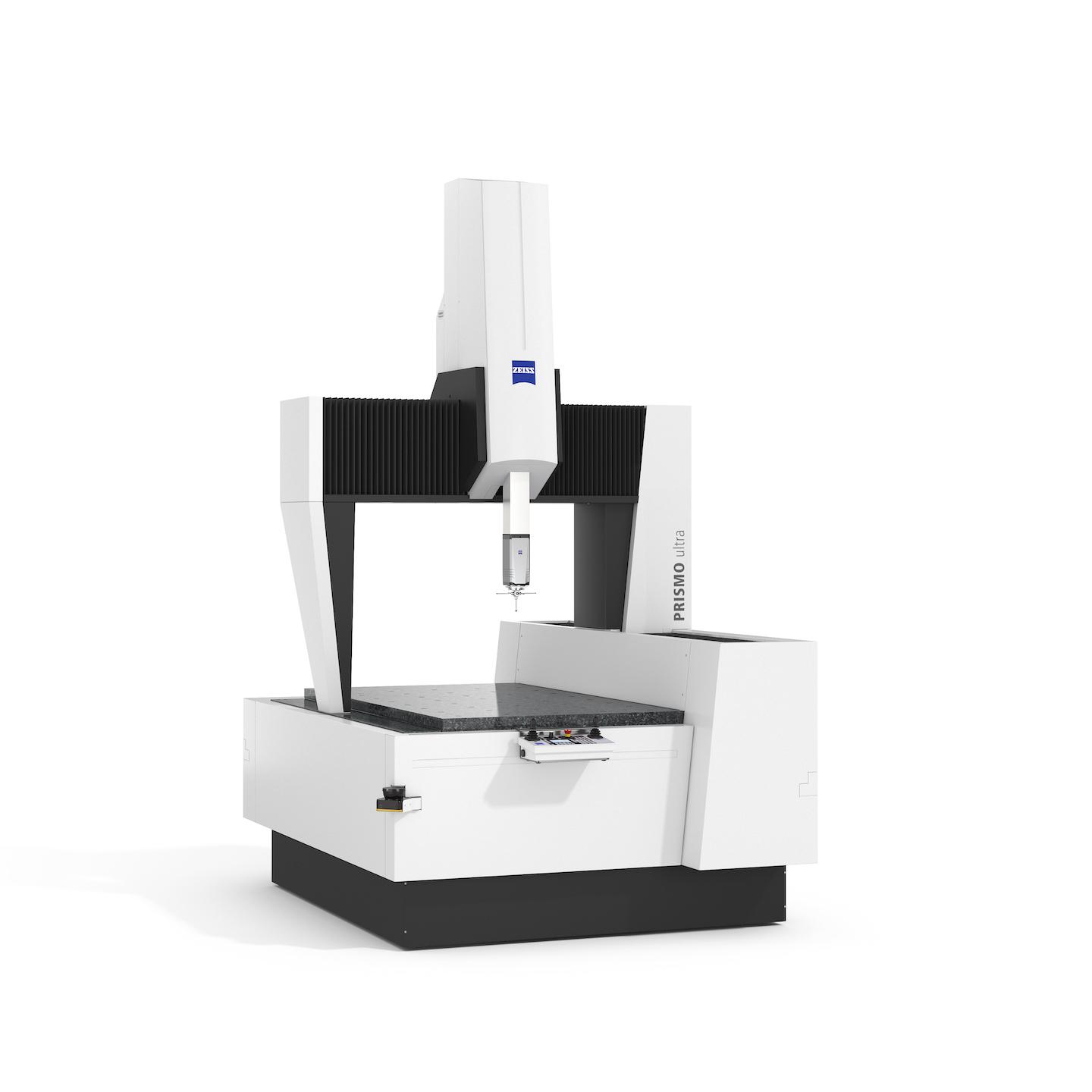

ZEISS PRISMO ultra
Família Zeiss prismo

ZEISS PRISMO ultra

Máxima precisão

A ZEISS PRISMO ultra melhora ainda mais a precisão da família ZEISS PRISMO e atinge um erro de medição de comprimento de apenas 0,5 + L/500 µm. A máquina de medição por coordenadas é, portanto, especialmente adequada para tarefas em que é necessária a máxima precisão, como em pesquisa, desenvolvimento, garantia de qualidade e na calibração de medidores ou amostras de teste em salas de medição de referência ou laboratórios de medição.

  • Máxima precisão e reprodutibilidade graças a várias funções e correções modernas
  • Pacote opcional de medição de forma com o RT-AB select
  • Processo de fabricação adaptado e otimizado

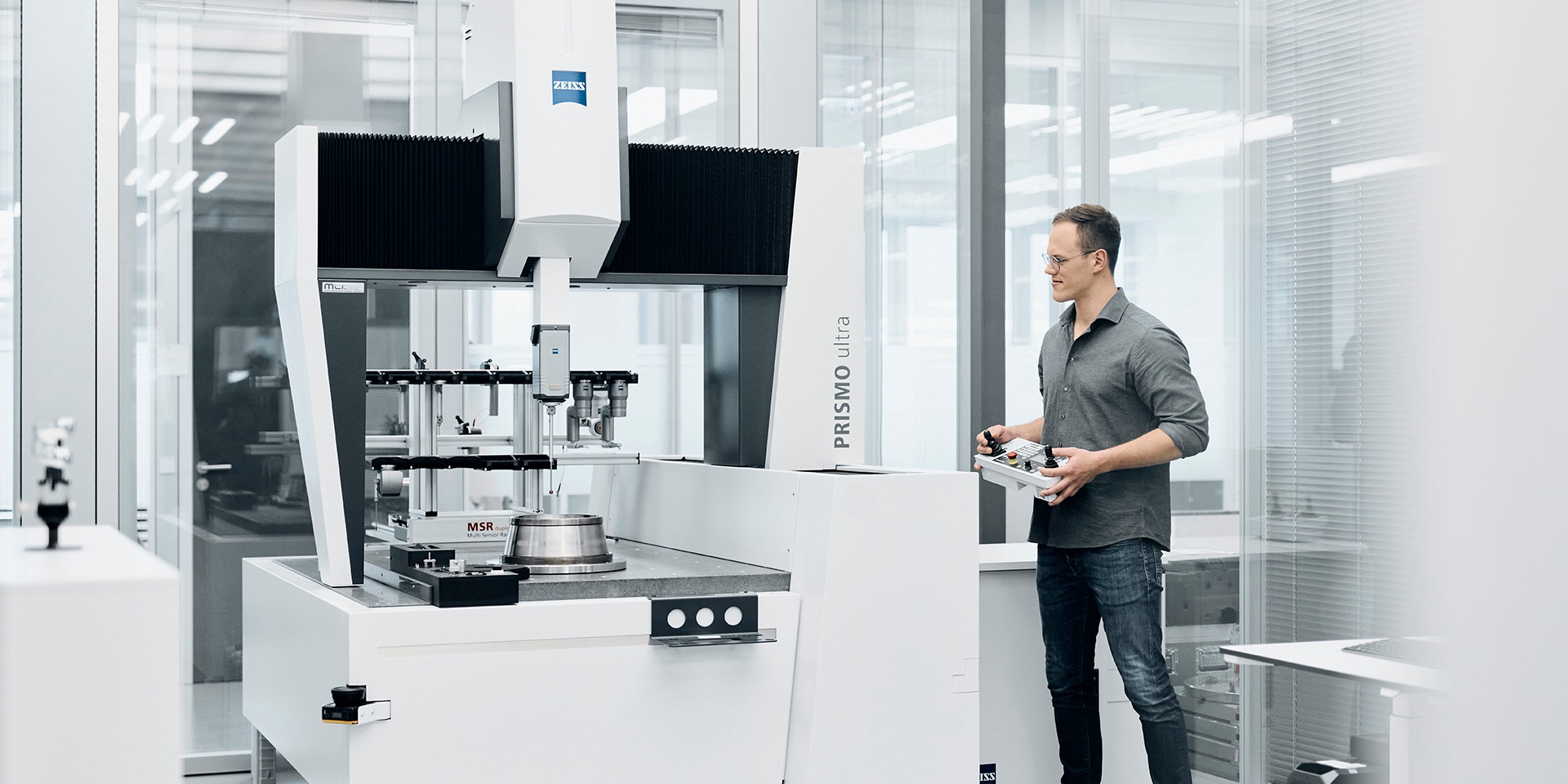

Máxima precisão e reprodutibilidade

Máxima precisão e reprodutibilidade

Resultados de alta precisão graças às funções aprimoradas

O alto grau de precisão básica do ZEISS PRISMO ultra é obtido por meio de inúmeras funções e correções modernas. Isso inclui a compensação de curvatura térmica, um sistema de amortecimento pneumático ativo, rolamentos de ar aprimorados e balanças ZERODUR® com resolução de 20 nm, o que proporciona precisão e estabilidade notáveis. Outros aprimoramentos de CAA, como a calibração otimizada do tensor, a compensação da flexão da esfera de referência e as correções para medições de RT, garantem a máxima precisão, mesmo em altas velocidades, e dão suporte à excelente estabilidade da CMM, protegendo-a de fatores de interferência.

Pacote opcional de medição de forma com o RT-AB select

Pacote opcional de medição de forma com o RT-AB select

Medição de forma com garantia de qualidade

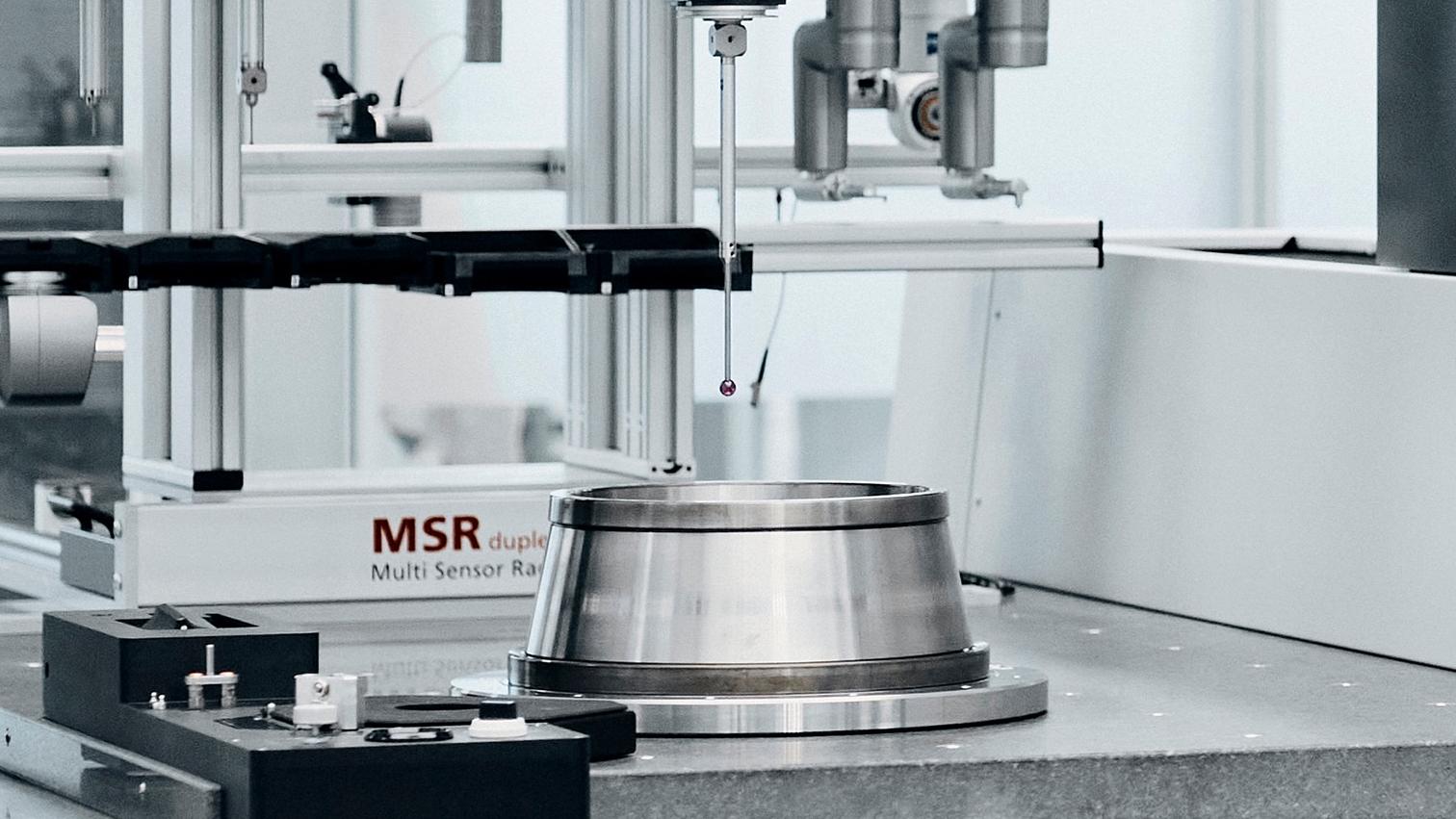

O ZEISS PRISMO ultra pode ser opcionalmente equipado com um pacote de medição de forma para otimização de valores de medição de forma. Além do RT-AB select, ele também contém um conjunto de apalpadores especiais e um conjunto para definir o eixo RT e garante o valor de calibração de um medidor de anel com uma precisão de 0,2 μm ou melhor, confirmado por um importante instituto alemão. Tolerâncias de medição de 2 a 3 μm para arredondamento e cilindricidade podem ser medidas com o ZEISS PRISMO ultra de acordo com a regra de ouro da tecnologia de medição.

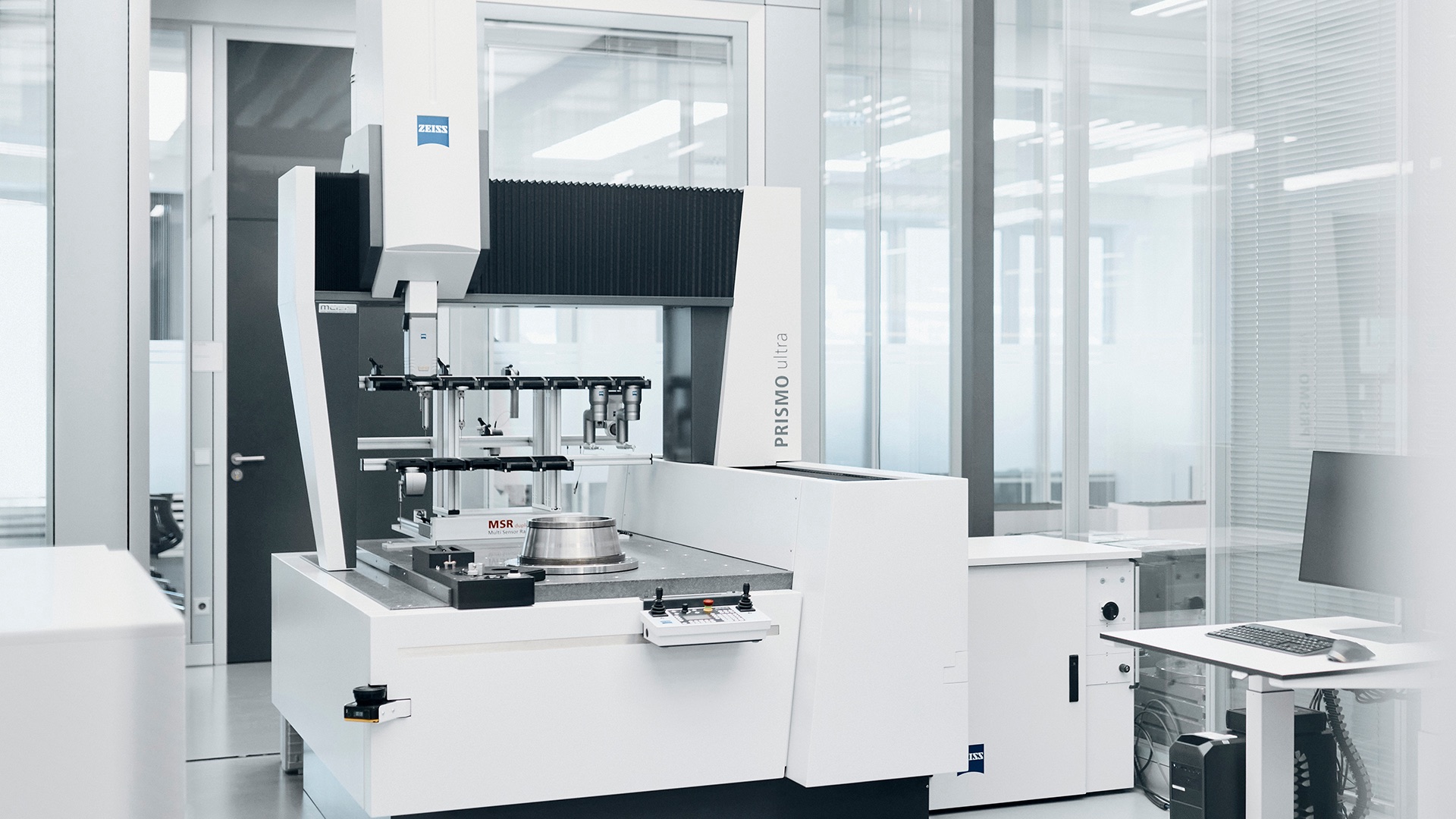

Processo de fabricação adaptado e otimizado

Instalação e aceitação personalizadas

Antes da entrega, cada placa de ultra granito ZEISS PRISMO ultra passa por um processo de aclimatação de três meses. A inspeção final é realizada em uma câmara especial com ar condicionado. Após a instalação, é realizado um teste de precisão, seguido por um teste de aceitação realizado por um especialista 4 a 6 semanas depois. Esse processo garante o máximo de precisão e qualidade.

Uma nova era começa com o ZEISS PRISMO ultra

Mais do que apenas uma modernização: Os produtos da família ZEISS PRISMO foram completamente reprojetados. Com inúmeras modernizações, a segurança, a eficiência econômica e ambiental, a flexibilidade, a ergonomia e, por último, mas não menos importante, a produtividade atingiram um patamar totalmente novo. Ao ajustar os parâmetros de escaneamento e dobrar sua velocidade (de 150 mm/s para 300 mm/s), a produtividade foi aumentada. Ao mesmo tempo, o nível de ruído foi reduzido em 34%. Desde um controlador de economia de energia e um painel de controle com novo design, até mecanismos de segurança automatizados e compatibilidade aprimorada de apalpadores - os produtos da família ZEISS PRISMO estão mais poderosos do que nunca.
Uma nova era começa com o ZEISS PRISMO ultra
  • A produtividade é aumentada pela configuração dos parâmetros de escaneamento com a duplicação geral da velocidade de escaneamento (de 150 mm/s para 300 mm/s). Os novos scanners de piso de segurança também permitem medições significativamente mais rápidas do que antes, mantendo de forma confiável os altos padrões de segurança, pois reduzem automaticamente a velocidade quando detectam pessoas ou objetos na zona de segurança. A opção ZEISS VAST Rotary Table Axis (ZVRA) também garante maior produtividade. A definição do eixo em uma mesa giratória agora leva apenas 16 segundos com essa função – uma economia de tempo de 75% em comparação com os métodos padrão.

  • Todas as CMMs da família ZEISS PRISMO são certificadas pelo Seguro Social de Acidentes Alemão (German Social Accident Insurance - DGUV), reconhecido internacionalmente. Para aumentar ainda mais a segurança, foram introduzidas inovações adicionais, como os painéis laterais configuráveis. Ao reduzir a distância entre as peças móveis para menos de 4 mm, o risco de esmagamento é reduzido. Os scanners de piso de segurança também detectam os arredores da máquina de medição por coordenadas e reduzem automaticamente a velocidade, assim que pessoas ou objetos são detectados na zona definida.

  • Com o ZEISS PowerSaver integrado, a CMM é automaticamente desconectada da fonte de alimentação quando não estiver em uso. Os usuários podem configurar a ativação da função individualmente e definir tempos de inatividade específicos, o que reduz o consumo de energia. O novo controlador ZEISS C99m garante ainda mais economia. Ele tem um design mais fino e reduz o consumo de energia em 64% em comparação com o modelo anterior (em uma comparação de teste interno entre o controlador antigo e o novo). Além disso, o ZEISS AirSaver garante que o ar comprimido seja desligado após um tempo predefinido.

  • O controle por meio do painel de controle garante fácil monitoramento e operabilidade. Quando não estiver em uso, ele pode ser convenientemente armazenado no novo suporte do painel de controle. A maioria dos interruptores também foi transferida diretamente do controlador para o painel de controle. Além disso, uma nova tampa na parte frontal garante uma distância reduzida entre o operador e o volume de medição, o que é mais fácil para o operador ao carregar componentes pesados.

  • A tecnologia de massa da ZEISS permite uma ampla variedade de apalpadores com o ZEISS PRISMO. Graças ao novo controlador ZEISS C99m, a CMM agora também é compatível com dois apalpadores adicionais: ZEISS ROTOS (sensor de rugosidade) e ZEISS LineScan (apalpador óptico), para uma flexibilidade operacional ainda maior.

Mais sustentabilidade em seus processos de medição com ZEISS PRISMO

No centro do uso de cada máquina está o consumo de energia, que desempenha um papel fundamental na fase de utilização ativa e tem um impacto significativo no equilíbrio ambiental. Graças às suas funções de economia de energia e a um sistema de controle recém-desenvolvido e eficiente em termos de energia, o ZEISS PRISMO é um excelente exemplo de consumo eficiente de recursos no campo da tecnologia de medição industrial. A família ZEISS PRISMO é sinônimo de durabilidade e estabelece novos padrões em termos de precisão, velocidade e sustentabilidade.

A nova família ZEISS PRISMO é equipada com a nova unidade de controle C99m, que reduz o consumo de energia em 64% em comparação com os modelos anteriores.
Mais sustentabilidade em seus processos de medição com ZEISS PRISMO
Com o recurso ZEISS PowerSaver, a máquina é desconectada da fonte de alimentação quando não está em uso e o consumo de energia é reduzido a zero durante os períodos de inatividade. Os usuários podem definir a ativação do ZEISS PowerSaver em horários específicos.
Mais sustentabilidade em seus processos de medição com ZEISS PRISMO
O ZEISS AirSaver garante mais economia e desliga automaticamente o ar comprimido após um tempo predefinido.
Mais sustentabilidade em seus processos de medição com ZEISS PRISMO

Dados técnicos

Precisão de

0,5 + L/500 µm

Faixa de temperatura

20 a 22 °C

Tecnologia ZEISS mass

Sim

Compatível com DGUV

Sim

Possibilidade de readaptação de modelos mais antigos

Sim

ZEISS PowerSaver

Sim

Compatibilidade com ZVRA e ZVR

ZVRA (disponível como opção)

Balança de vidro-cerâmica

ZERODUR®: Resolução de 20 nm

Tamanhos

7/10/5 - 16/30/10

Tamanhos diferentes para uma ampla gama de aplicações
Tamanhos diferentes para uma ampla gama de aplicações

ZEISS PRISMO ultra

Tamanhos diferentes para uma ampla gama de aplicações

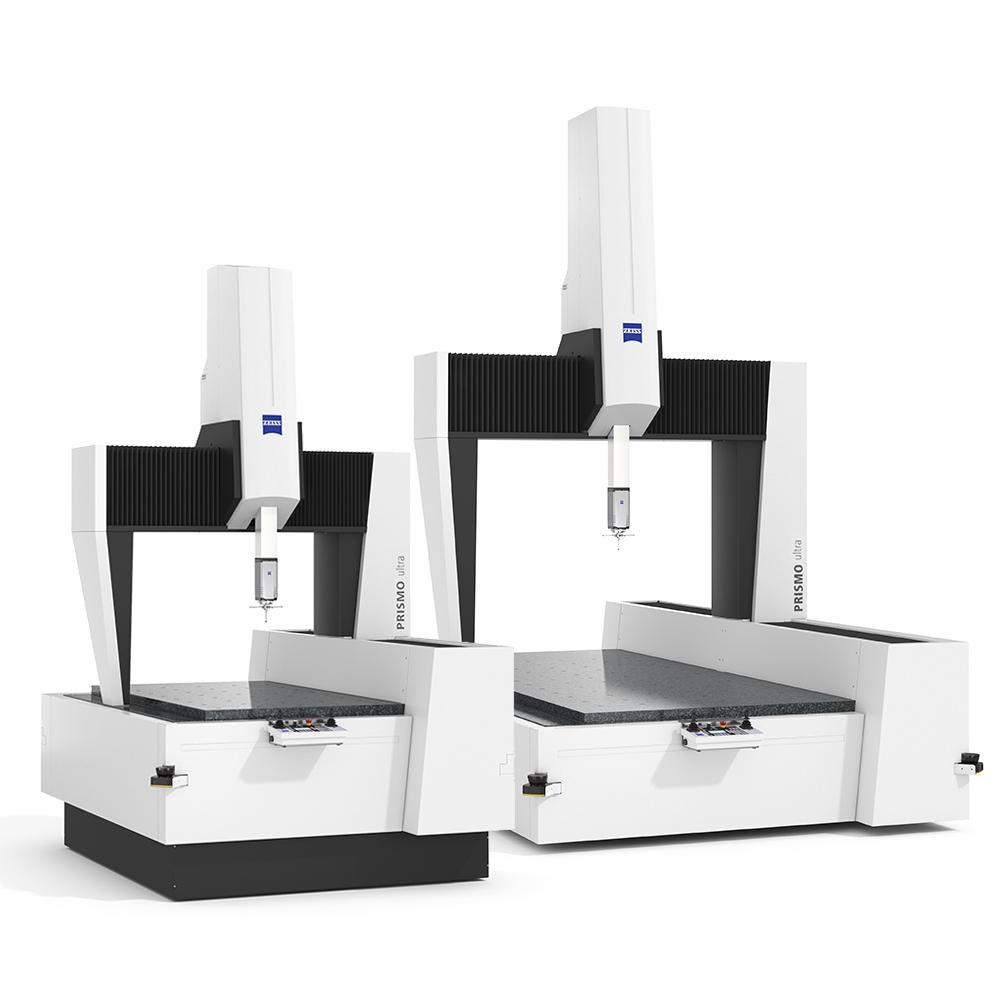

O ZEISS PRISMO ultra está disponível em vários tamanhos. Desde a menor versão, com uma faixa de medição de 700 x 1000 x 500 mm, até o maior projeto dessa máquina de medição por coordenadas, com uma faixa de medição de 1600 x 3000 x 1000 mm.
