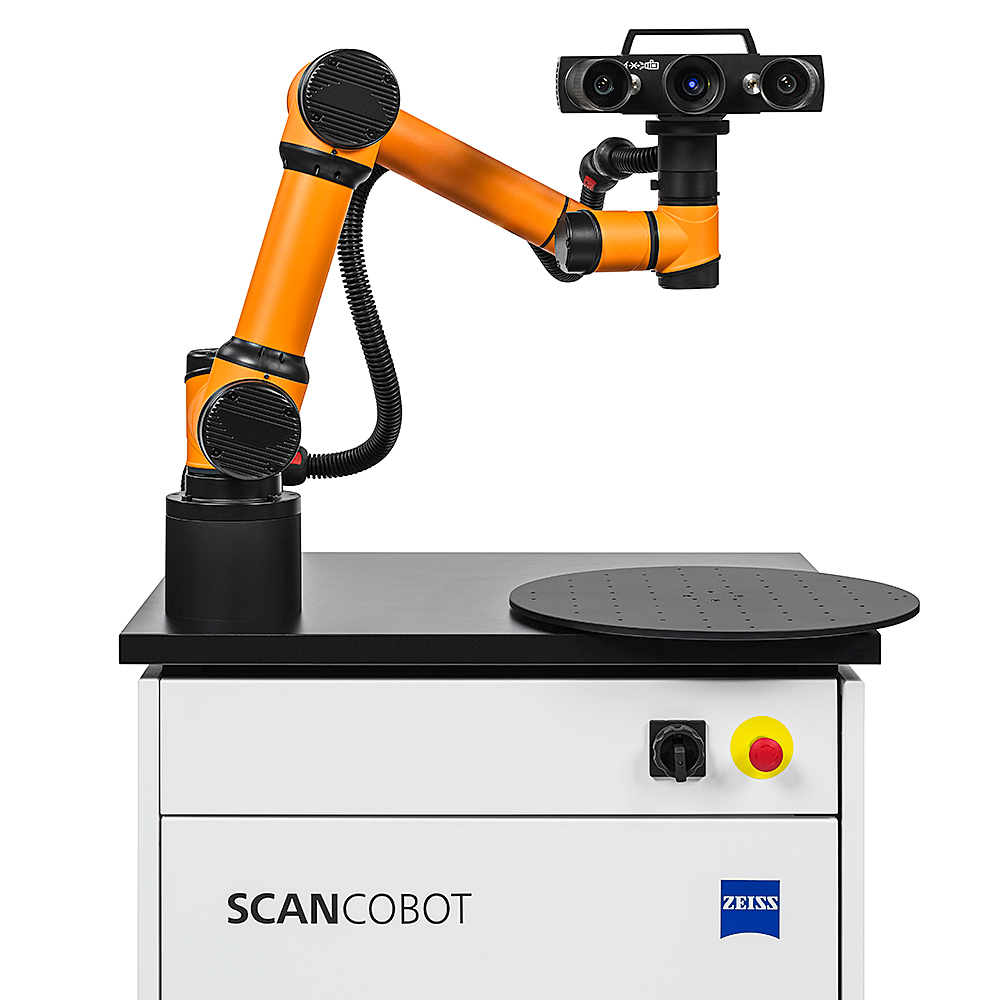

ZEISS SCANCOBOT

Flexível. Eficiente. Automatizado.

O ZEISS ScanCobot é uma estação de medição móvel com um robô colaborativo, uma mesa de rotação motorizada e um software poderoso. O sistema é especialmente adequado para o controle de qualidade eficiente de peças pequenas e médias feitas de plástico, metal ou ferro fundido. Ele pode ser usado durante a fase de pré-produção, como design e prototipagem, bem como durante o lançamento no mercado.

  • Estação de medição móvel com robô colaborativo
  • Criado para uma ampla gama de tarefas
  • Resultados de medição reproduzíveis e influência reduzida do operador

ZEISS ScanCobot acelera processos no desenvolvimento de produtos

Implementação rápida de medições em série

O sensor 3D óptico ATOS Q captura rapidamente informações detalhadas sobre a qualidade do produto de peças de pequeno e médio porte colocadas em uma mesa de rotação motorizada. Para capturá-los completamente, o sensor ATOS os escaneia de diferentes direções. O equalizador de luz azul permite a projeção de franjas em alta velocidade e é tão potente que é possível obter tempos de medição curtos mesmo em superfícies que não cooperam.

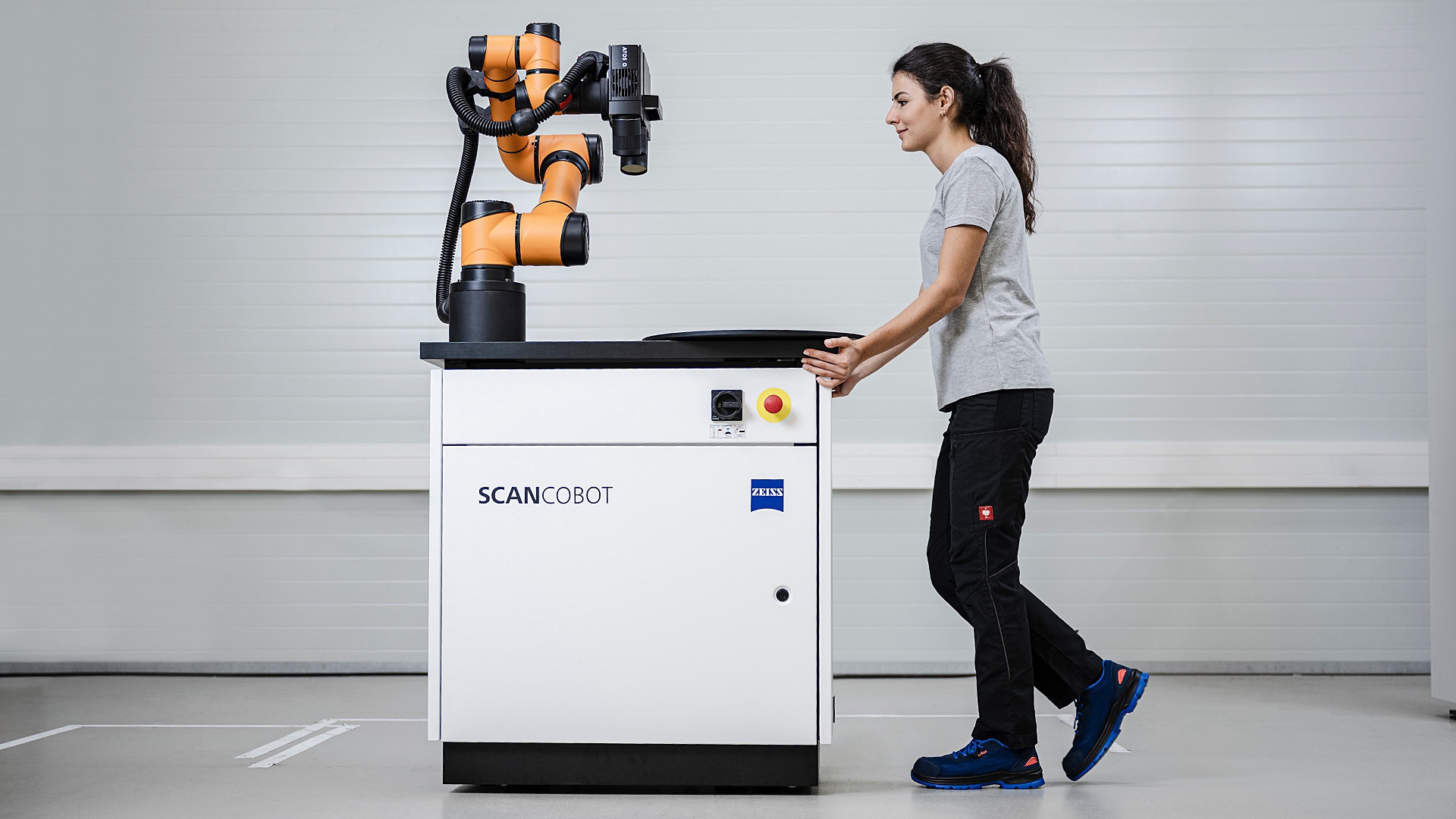

Móvel e com economia de espaço

Móvel e com economia de espaço

O ZEISS ScanCobot é particularmente econômico em termos de espaço graças às suas pequenas dimensões. Graças ao seu baixo peso total, a estação de medição móvel pode ser movida diretamente para o local da próxima medição. Para atender às normas de segurança específicas do mercado, o sistema pode ser fornecido com um compartimento de segurança padronizado.

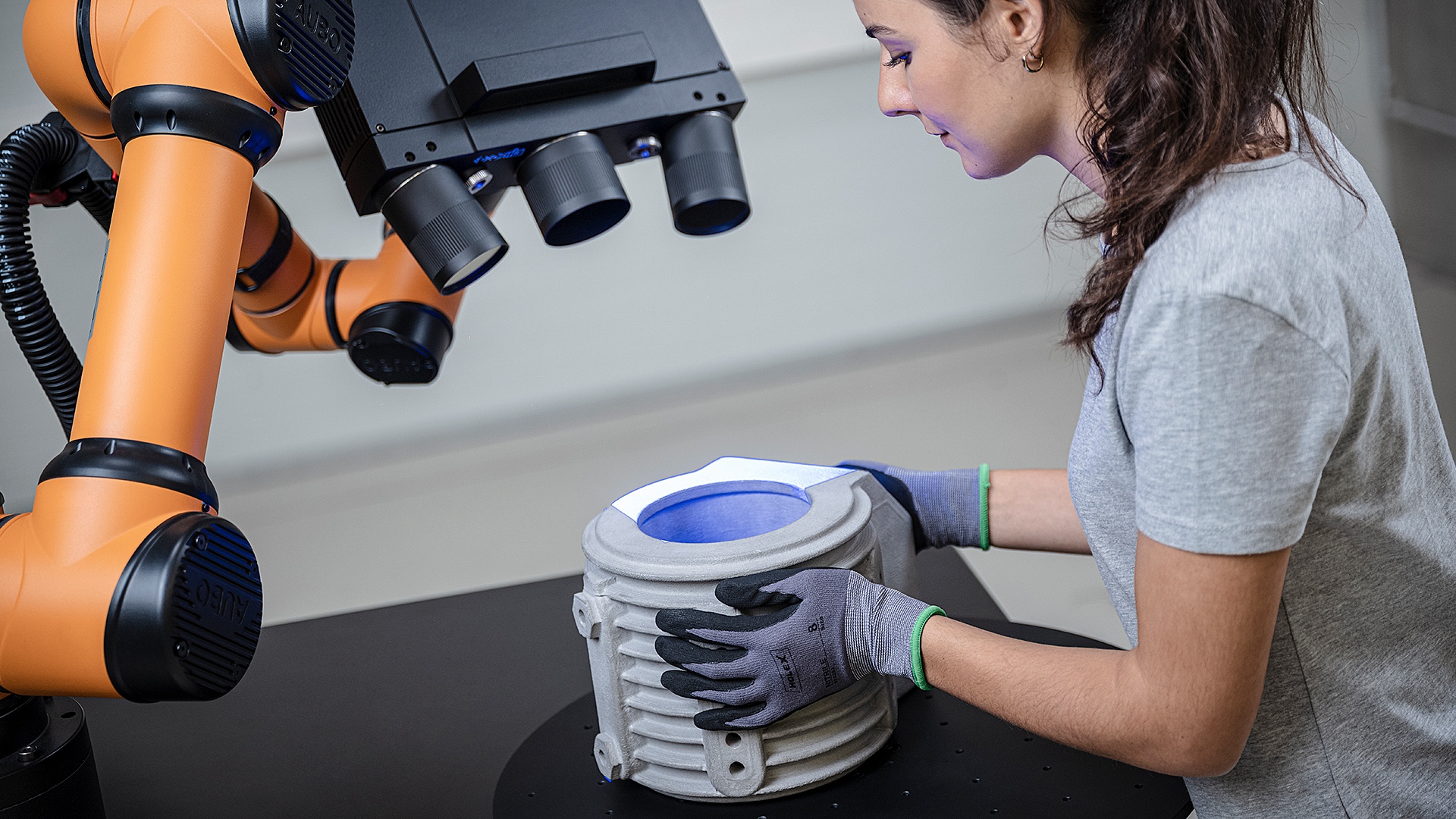

Acelera os processos de desenvolvimento de produtos

Controle de produção automatizado

Com o ZEISS ScanCobot, é possível realizar uma prototipagem rápida e simples, apoiar a criação de ferramentas e testes e acelerar a pré-produção. O controle de qualidade e a garantia de qualidade do produto final podem ser otimizados adequadamente. Peças pequenas e médias podem ser medidas com eficiência para que os problemas de qualidade possam ser rapidamente identificados, analisados e corrigidos.

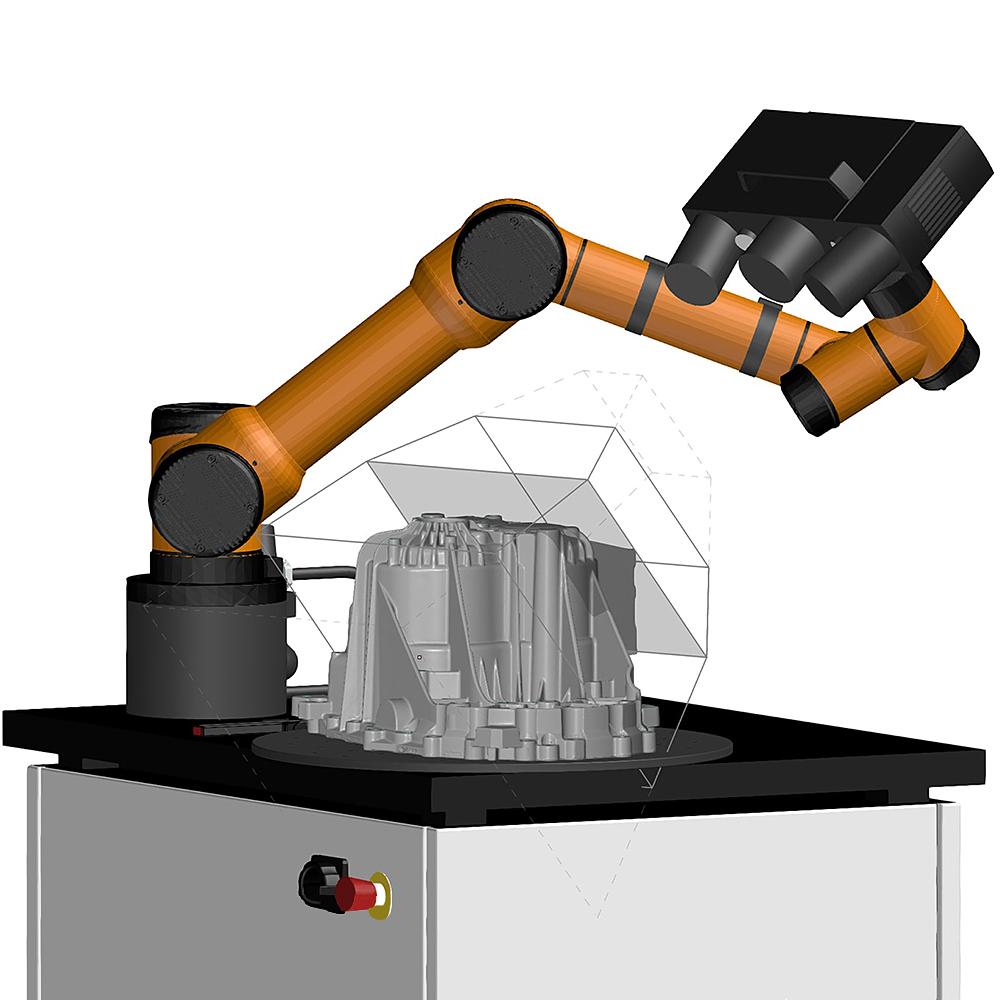

Sala de medição virtual

Sala de medição virtual

O ZEISS ScanCobot é programado de forma totalmente automática por meio da sala de medição virtual (VMR). Nele, o ambiente real é representado funcionalmente em uma simulação virtual. O VMR consiste em um robô com um sensor, a programação, incluindo a cinemática dos caminhos do robô, o componente e o plano de medição. Graças ao VMR, o usuário não precisa de nenhum conhecimento especial sobre robôs. Todos os movimentos do robô são simulados na sala de medição virtual antes da execução e verificados quanto à segurança.

Criado para uma ampla gama de tarefas

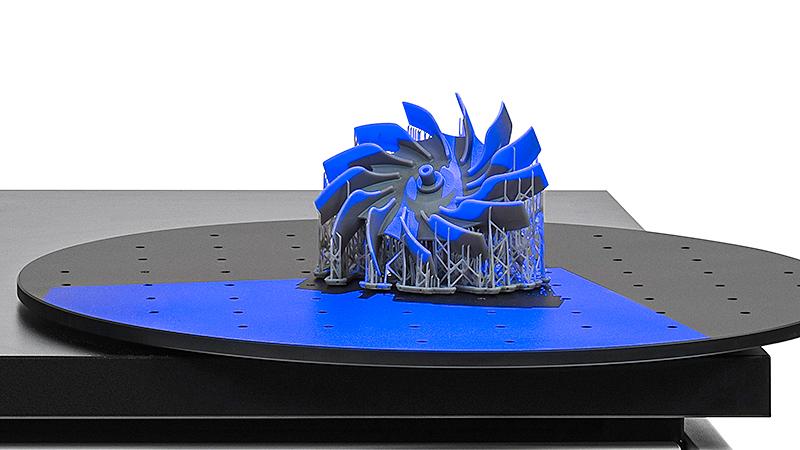

  • Manufatura aditiva

    Manufatura aditiva

    Acelere o desenvolvimento e o lançamento de produtos com malhas poligonais de alta resolução (arquivos STL) para impressão 3D, fresagem, manufatura aditiva e inspeção dimensional

  • Fundição e forjamento

    Fundição e forjamento

    Tempos de medição e teste mais curtos em fundição em areia, fundição sob pressão, fundição de investimento e no setor de forjamento

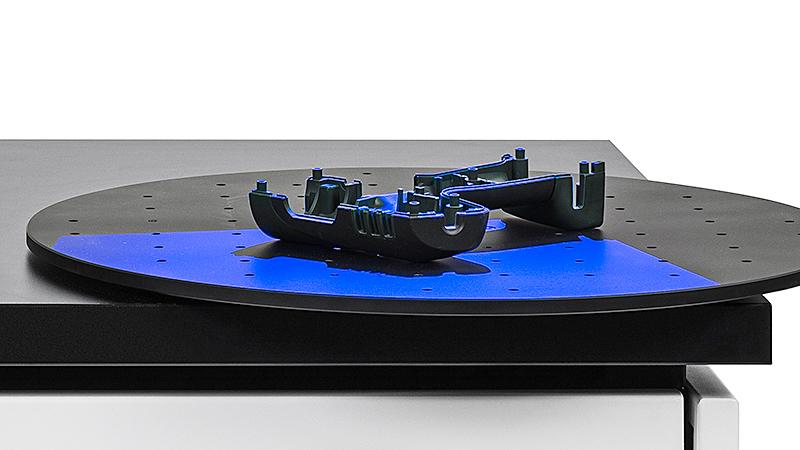

  • Plásticos

    Plásticos

    Otimização em todas as fases de moldagem por injeção, moldagem por sopro e termoformagem

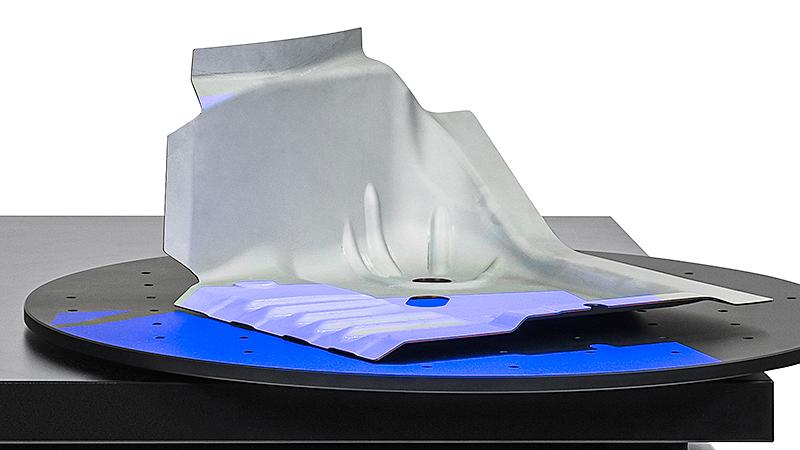

  • Formação de metal

    Formação de metal

    Controle de qualidade eficaz desde a produção e teste de ferramentas, inspeção do primeiro artigo e inspeção em série até a montagem

ZEISS INSPECT Optical 3D

Ferramenta de análise eficaz

Digitalização, inspeção e geração de relatórios: Avalie as comparações nominal/real, bem como as tolerâncias de forma e posição. Implemente as correções necessárias diretamente graças aos resultados fáceis de entender. Com o ZEISS INSPECT, você pode realizar análises completas, receber relatórios abrangentes e integrar os resultados das medições aos processos existentes

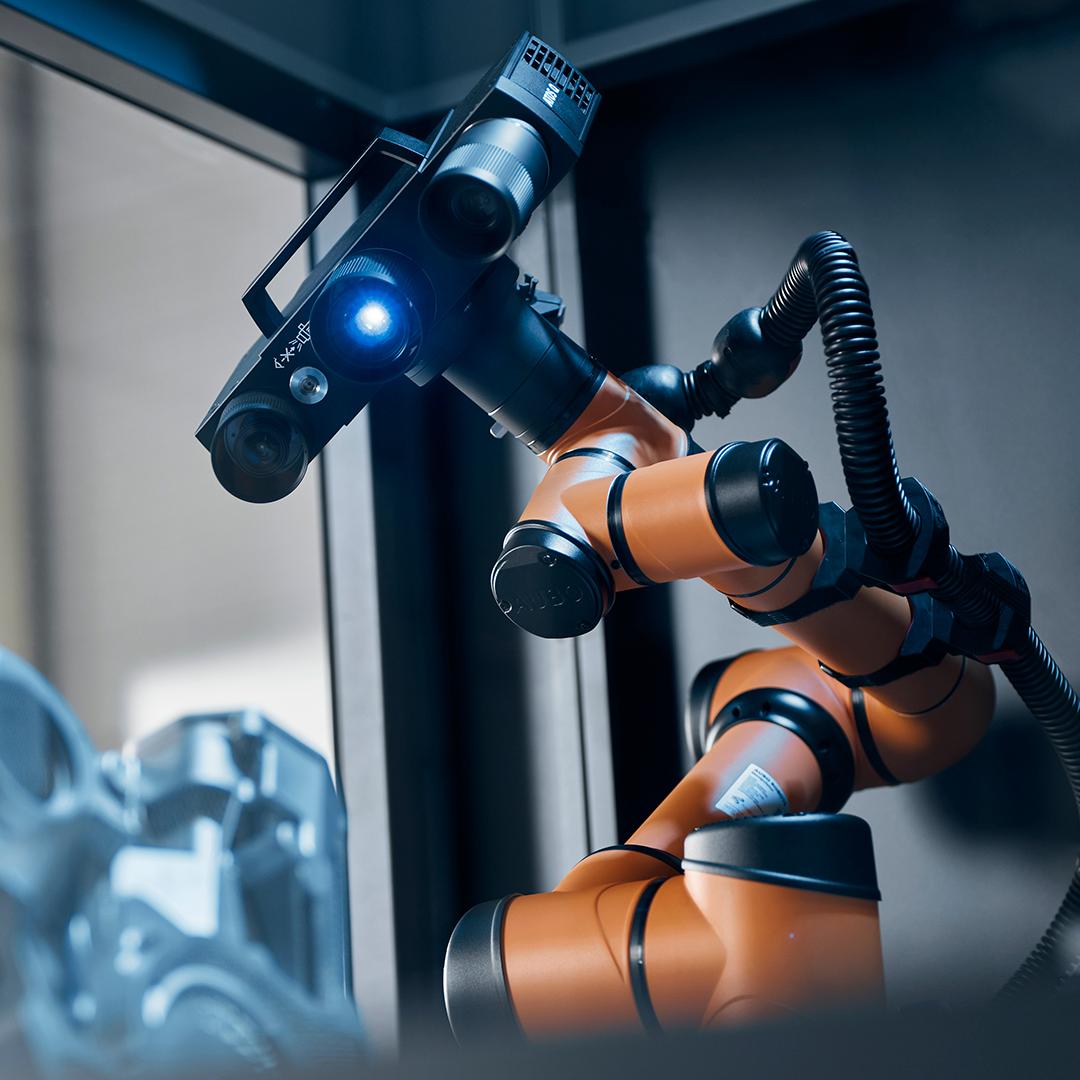

É bom ter uma tecnologia rápida que possa medir uma peça e realizar uma inspeção em série.

Dr. Jörg Gerken Fundador e diretor técnico da rapid manufacturing GmbH

Baixe informações



Informações técnicas

Dimensões

975 x 775 mm

Fonte de alimentação

Padrão, 100 - 240 V (monofásico, 16 A)

Tamanho máximo da peça

Ø 500 mm

Peso máximo da peça

100 kg

Compatibilidade do sensor

ATOS Q
