Pratos adaptadores originais da ZEISS

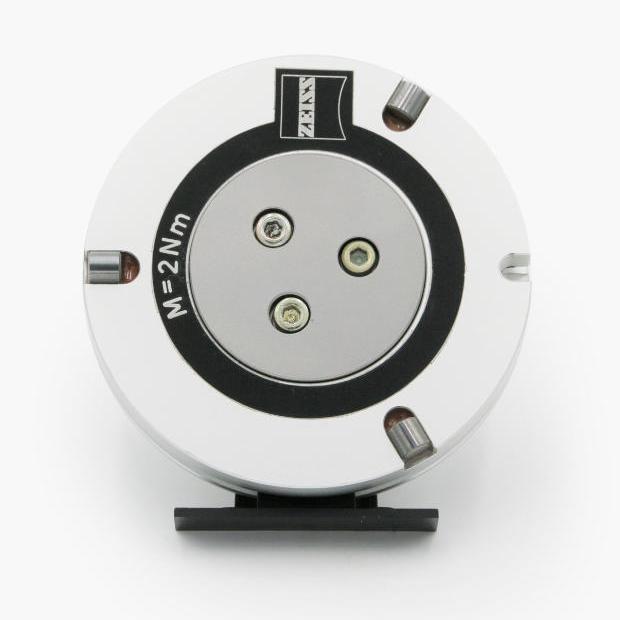

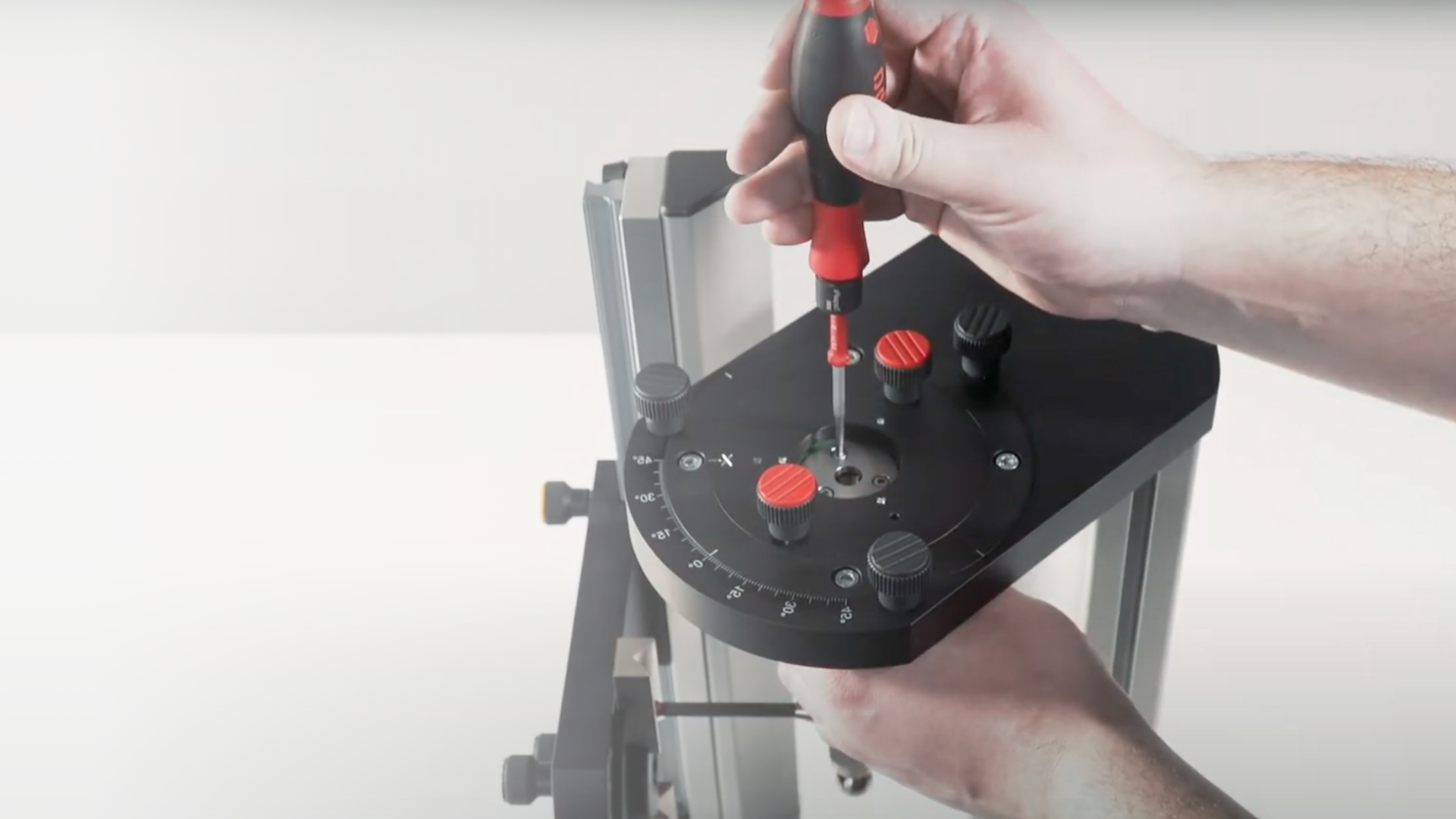

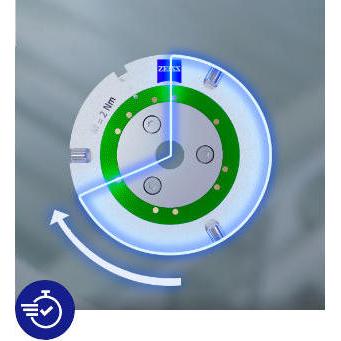

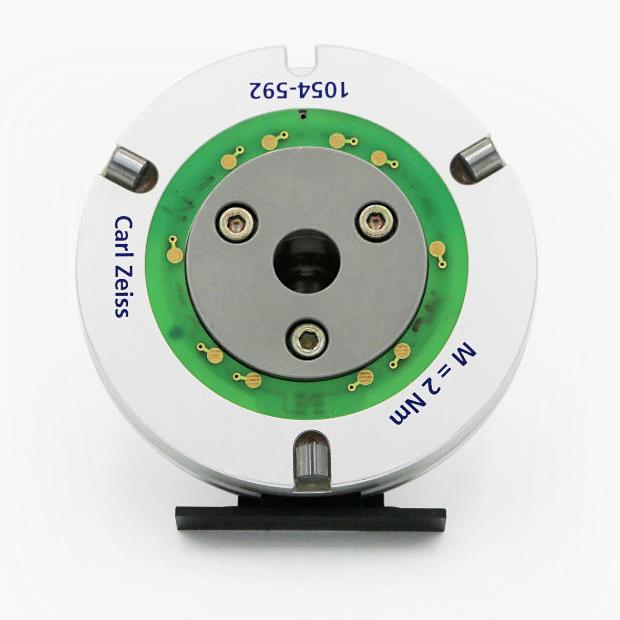

O torque de aperto das placas adaptadoras é muito importante e deve ser mantido. Se os parafusos forem apertados com menos torque, há o risco de o sistema de apalpadores ficar inclinado, o que pode resultar em erros de medição devido ao apalpamento do eixo. Se os parafusos forem muito apertados, o corpo de alumínio da placa adaptadora ficará distorcido e não poderá mais ser captado corretamente pelo cabeçote, e os valores medidos não poderão ser transferidos de forma reproduzível.

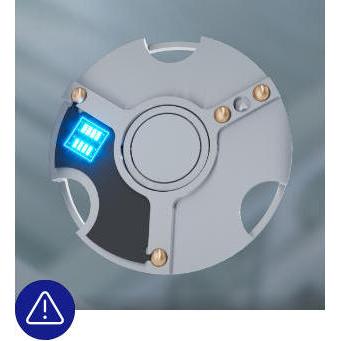

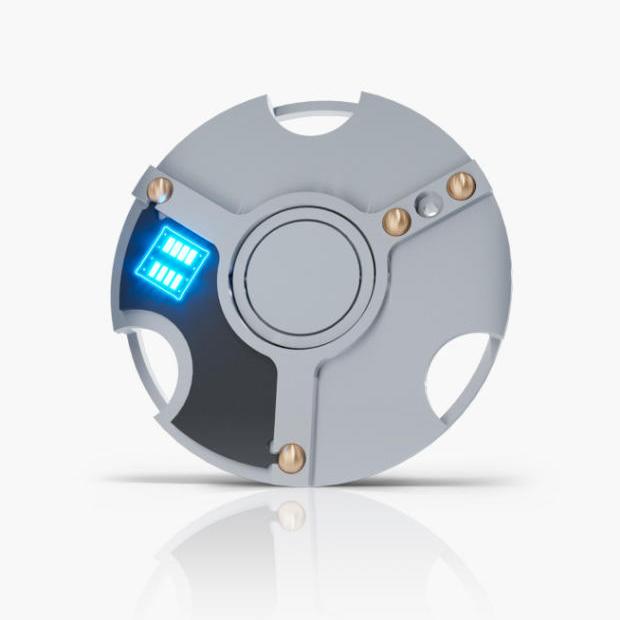

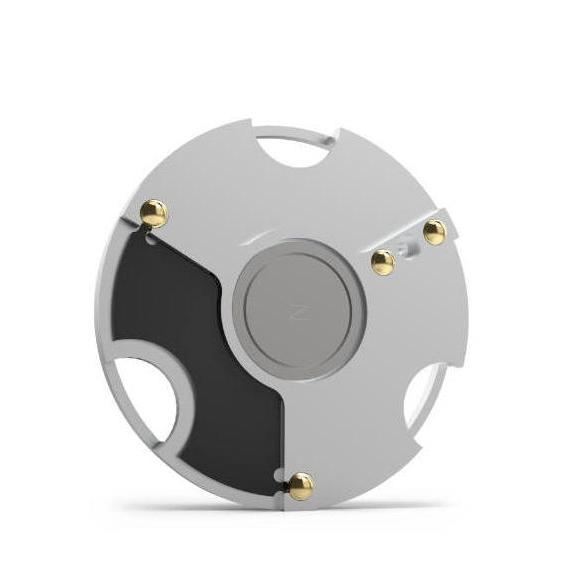

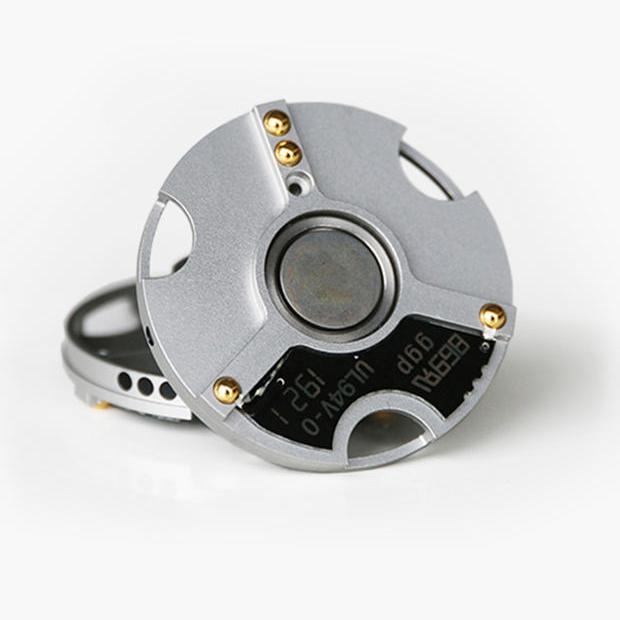

As esferas douradas foram implementadas para garantir uma transmissão de dados mais estável. O revestimento de ouro transmite os dados eletrônicos muito melhor do que a esfera de aço puro, conforme conhecido em modalidades anteriores. Esses revestimentos de ouro também são conhecidos no campo do áudio, onde os conectores também são revestidos de ouro. Especialmente em CMMs que estão localizadas em um ambiente com óleo e poeira na produção, essas esferas douradas permitem resultados consideravelmente melhores.

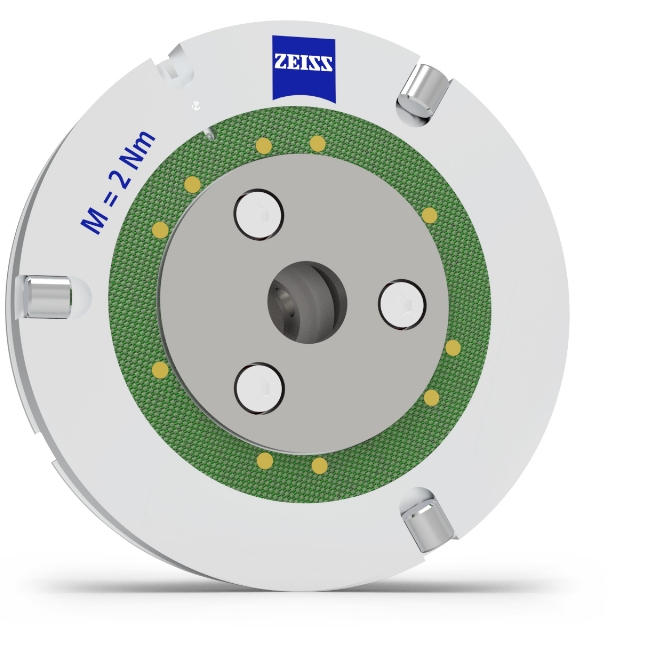

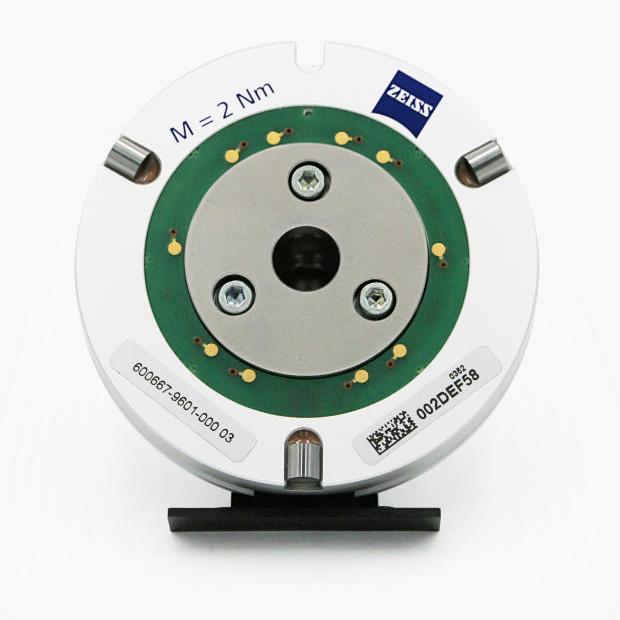

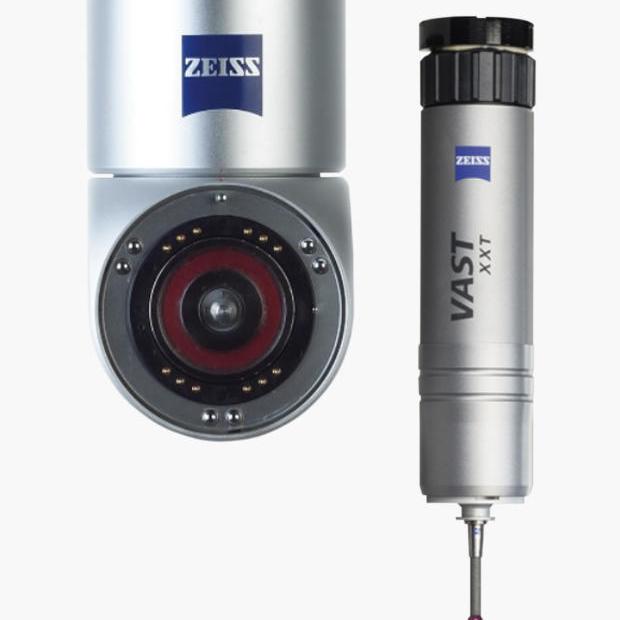

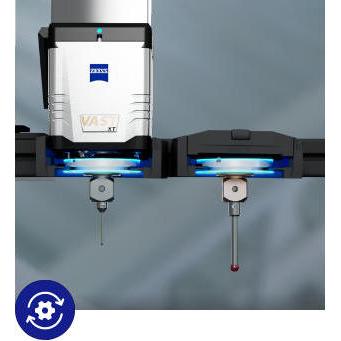

Desde a introdução da sonda VAST XT, é tecnicamente possível identificar sistemas de apalpadores por meio de um chip. Essa é a base para um grande número de opções nos controles da máquina e no software CALYPSO. Esse chip foi ativado desde 2007 e é usado em muitas aplicações. Cada vez mais recursos da máquina ou do software só podem ser implementados com a ajuda desses chips ativados. Você pode ver placas com o logotipo da ZEISS ativado e dois adesivos com o artigo e os números de série.

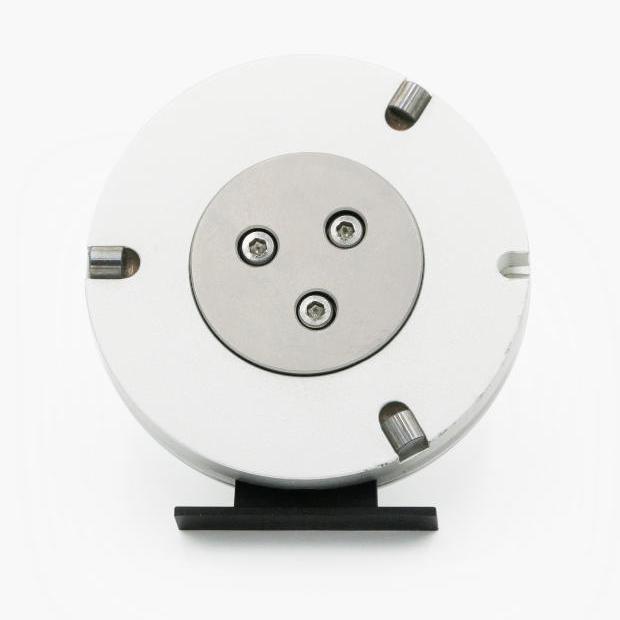

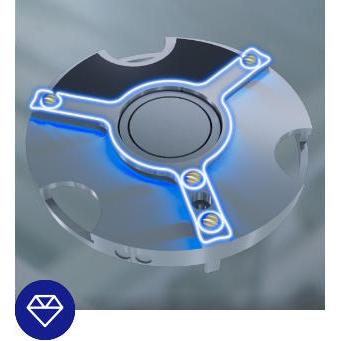

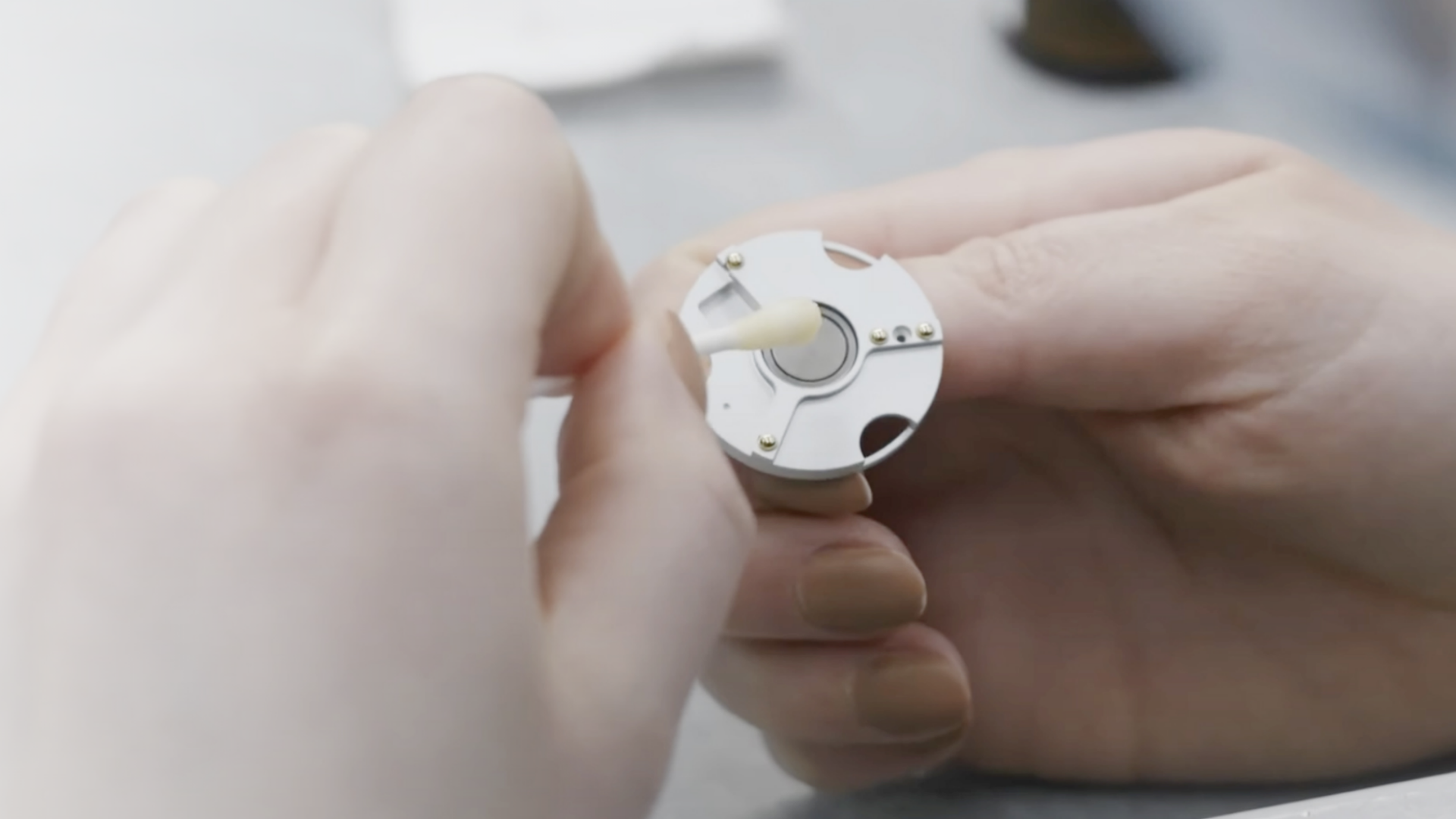

Independentemente da sonda usada, todas as placas adaptadoras apresentam o produto como o componente mais importante da cadeia do sistema de apalpadores. A placa transfere a deflexão da sonda para a sonda. Quanto melhor e mais estável for essa conexão, mais confiáveis serão os valores mensuráveis que podem ser obtidos. Essa segurança da transmissão pode ser restringida no caso de placas contaminadas ou danificadas. Portanto, recomendamos a limpeza regular e a verificação dos componentes críticos sob o microscópio. Os componentes críticos são os três roletes colados e a chamada placa de ancoragem no centro da placa. Ambos devem estar completamente livres de contaminação e danos. Panos de limpeza apropriados podem ser usados para a limpeza. Outros agentes de limpeza também podem ser usados, dependendo do tipo e da tenacidade da contaminação. No entanto, recomendamos que consulte seu representante da ZEISS com antecedência.

Os pratos adaptadores da ZEISS fazem parte da tecnologia de sonda da ZEISS, que não pode ser copiada tão facilmente. As funções básicas da máquina e do CALYPSO certamente podem ser usadas. No entanto, os novos controladores e muitas opções de software só podem ler a tecnologia especialmente desenvolvida nos pratos adaptadores originais da ZEISS. No entanto, muitas cópias baratas no mercado não são capazes de mapear essa tecnologia específica, portanto, pode acontecer de elas não funcionarem mais com novos controladores ou novos recursos. Somente os pratos adaptadores originais da ZEISS podem garantir a funcionalidade total da máquina.
