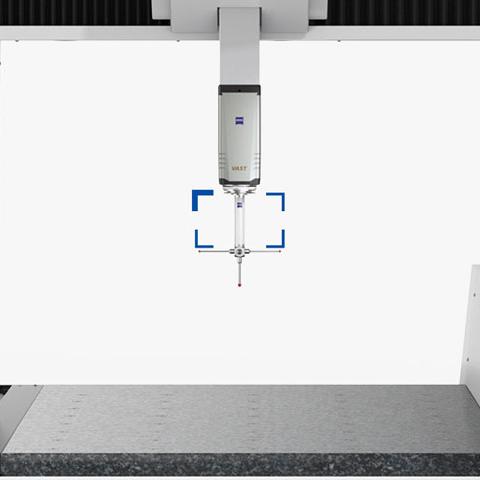

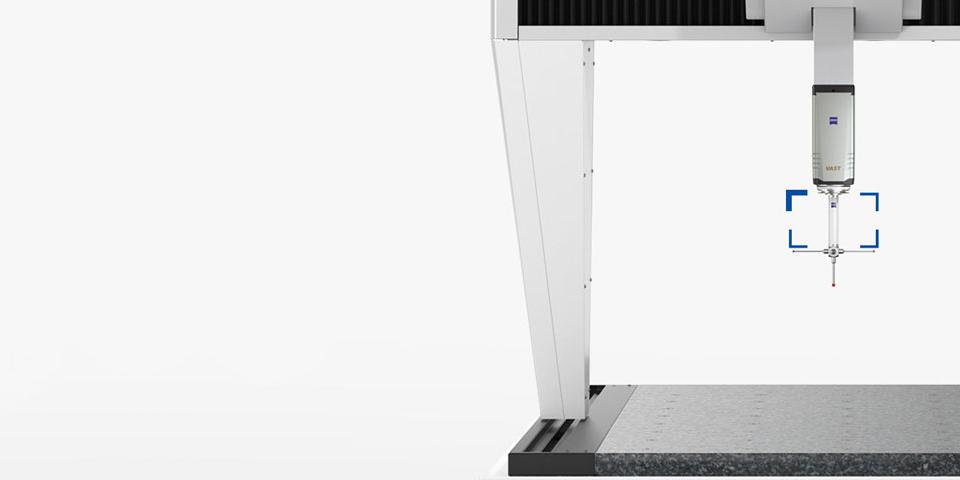

ZEISS REACH CFX

Uma pequena peça. Grande impacto na precisão.

O ZEISS REACH CFX é um portfólio de extensões de fibra de carbono que são personalizadas para diferentes CMMs para manter altos níveis de precisão.

Baixe informações

Comprar agora

Resultados confiáveis
Aumento da produtividade
Qualificado para todos os ambientes de medição

Portfólio ZEISS REACH CFX

Três níveis de precisão que combinam com sua MMC

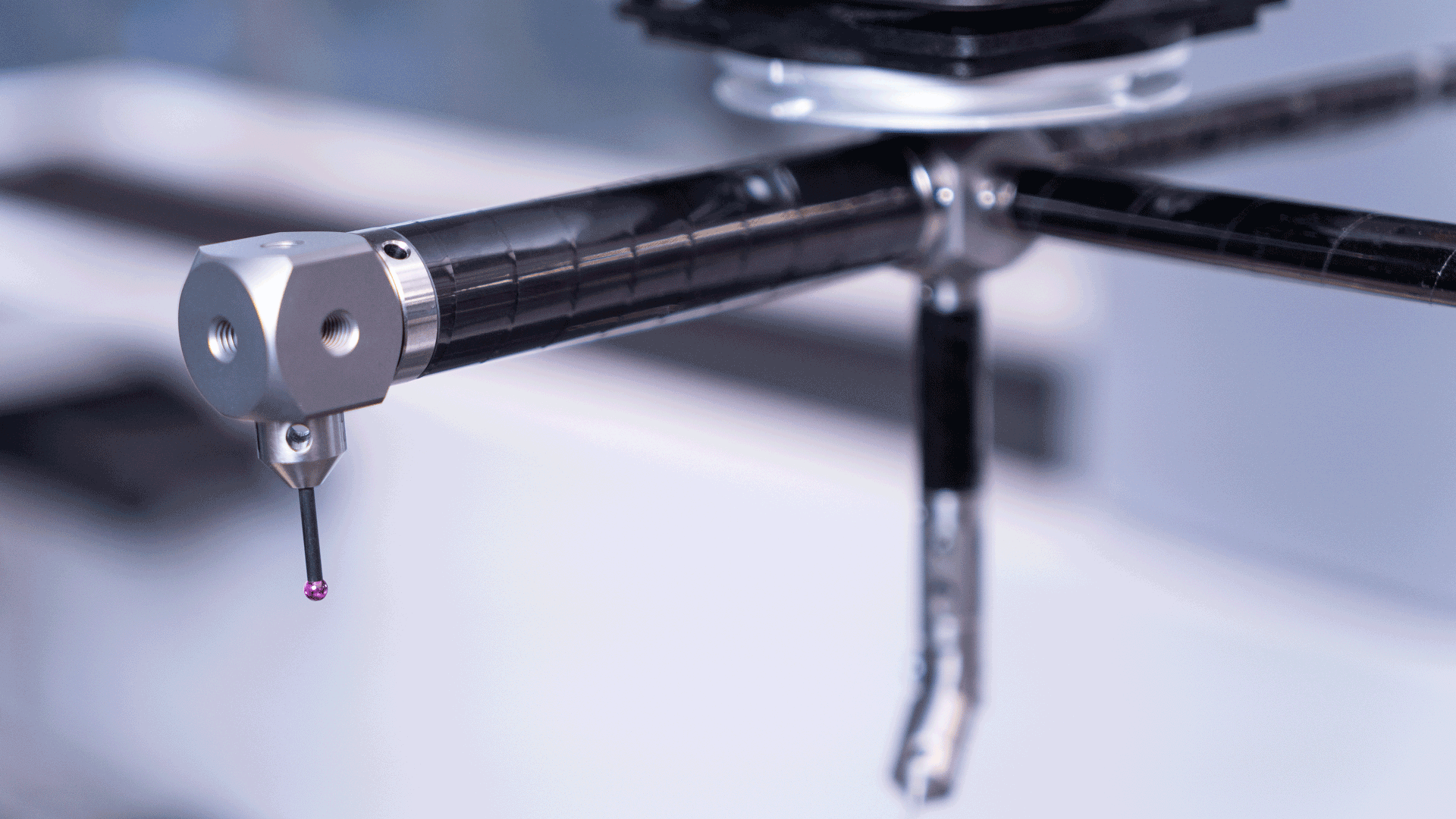

ZEISS REACH CFX 1

As extensões ZEISS REACH CFX 1 oferecem uma introdução econômica à tecnologia de fibra de carbono. Seu desempenho em termos de estabilidade térmica e rigidez os torna uma atualização óbvia em relação ao titânio e ao alumínio.

Recomendado para:
ZEISS CONTURA
e CMMs comparáveis.

Comprimentos disponíveis:
DG 11: 40 - 250 mm
DG 20: 40 - 400 mm

ZEISS REACH CFX 1 na loja virtual

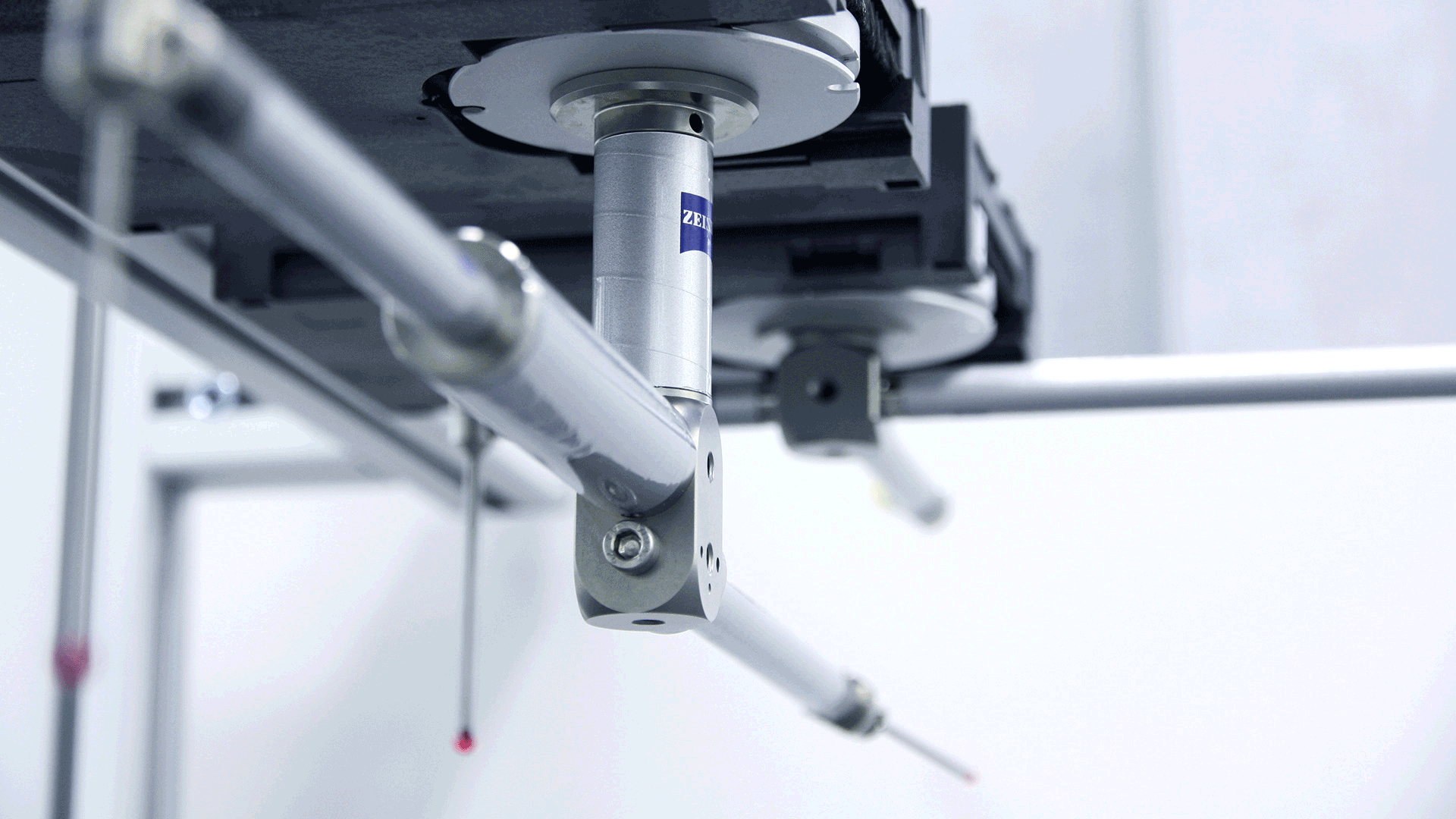

ZEISS REACH CFX 3

O ThermoFit agora é o ZEISS REACH CFX 3. Novo nome - mesmo desempenho. As reconhecidas extensões lhe permitem reduzir o tempo de medição sem sacrificar a confiabilidade dos seus resultados.

Recomendado para:
ZEISS PRISMO
ZEISS PRISMO fortis
ZEISS ACCURA
e CMMs comparáveis.

Comprimentos disponíveis:
DG 11: 40 - 250 mm
DG 20: 40 - 400 mm
Possibilidade de comprimentos personalizados

ZEISS REACH CFX 3 na loja virtual

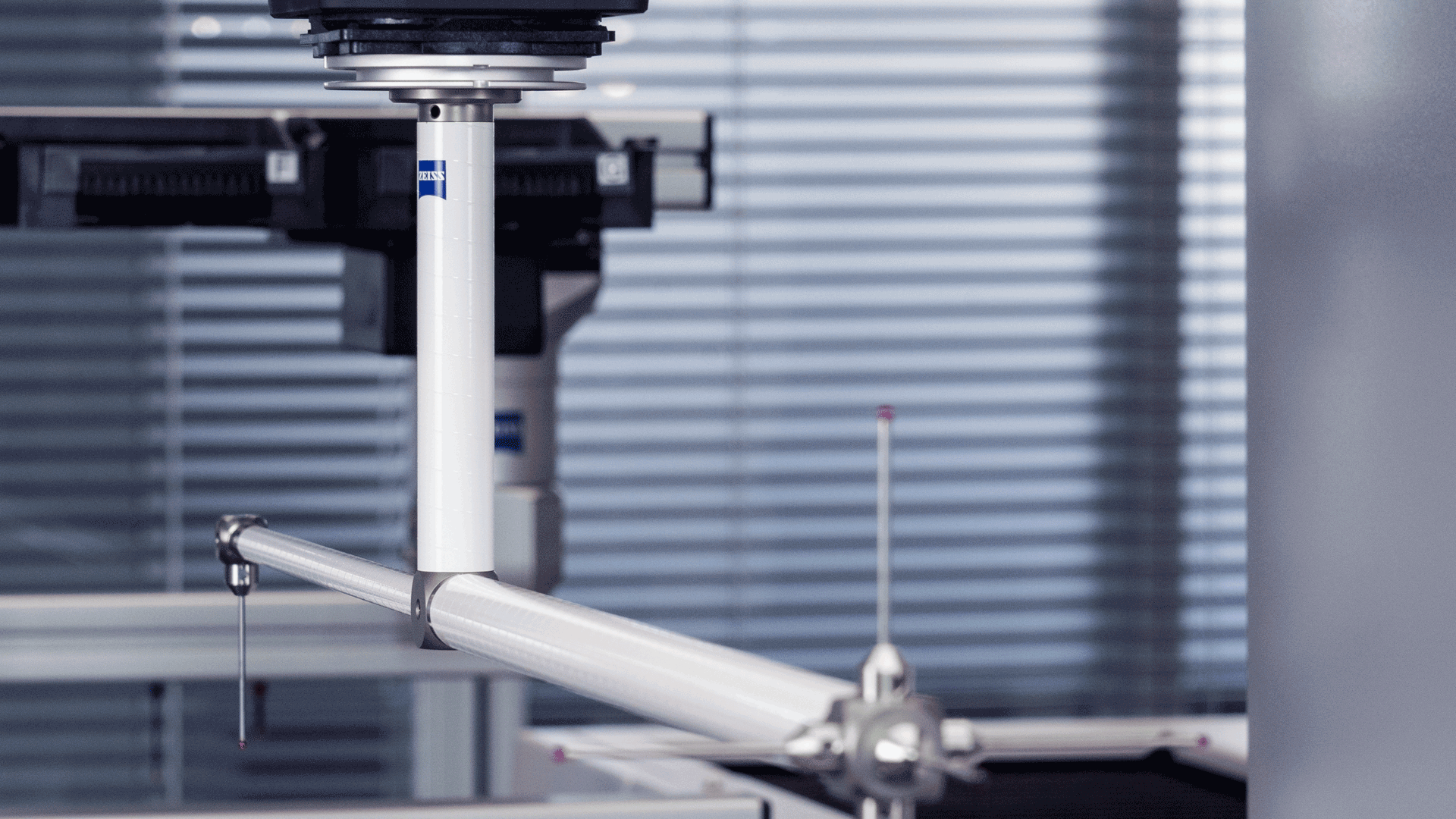

ZEISS REACH CFX 5

ZEISS REACH CFX 5 são extensões de apalpadores para as medições que exigem a máxima precisão. Sua fibra de carbono de última geração e seu enrolamento exclusivo permitem o máximo de rigidez quando até o último µ conta.

Recomendado para:
ZEISS PRISMO verity
ZEISS PRISMO ultra
ZEISS MICURA
ZEISS XENOS
e CMMs comparáveis.

Comprimentos disponíveis:
DG 11: 40 - 250 mm
DG 20: 40 - 400 mm

ZEISS REACH CFX 5 na loja virtual

Conteúdo de terceiros bloqueado

O reprodutor de vídeo está bloqueado devido às suas preferências de cookies. Para mudar as configurações e reproduzir o vídeo, clique no botão abaixo e consinta com a utilização das tecnologias de rastreamento "Funcionais".

Não permita que a extensão comprometa o desempenho de sua MCC!

Extensões da apalpadores feitas de fibra de carbono

ZEISS REACH CFX

Não há mais downgrade

Para distinguir as peças boas das rejeitadas, resultados de medição confiáveis são uma necessidade. Isso somente é possível, minimizando a incerteza de medição. O uso de extensões inadequadas tem uma influência negativa direta na incerteza de medição global e, por isso, reduz a precisão que sua MMC poderia alcançar. A influência global da extensão na incerteza de medição depende, essencialmente, de três fatores: peso, expansão térmica e rigidez estática.

Leveza

Todas as extensões ZEISS REACH CFX são feitas em fibra de carbono – um material conhecido por ser extremamente leve. Isso permite a montagem de sistemas de apalpadores mais complexos, mesmo com sondas sujeitas a limites de peso mais rigorosos, reduzindo assim o número de trocas de sistemas de apalpadores.

Estabilidade térmica

Graças à sua estabilidade térmica, as extensões ZEISS REACH CFX mantém seu comprimento constante em caso de variação térmica. Seja no laboratório de medição ou na área de produção – têm maior estabilidade térmica do que as extensões em alumínio ou titânio, podendo por isso ser usadas em vários ambientes.

Rigidez estática

Todas as extensões do portfólio são estaticamente rígidas, com quase nenhuma deflexão em comparação com as extensões feitas de titânio ou alumínio, mesmo em uma velocidade de escaneamento de até 12 mm/s. Isso permite um escaneamento mais rápido de sua peça de trabalho e, por conseguinte, uma maior produtividade.

Conteúdo de terceiros bloqueado

O reprodutor de vídeo está bloqueado devido às suas preferências de cookies. Para mudar as configurações e reproduzir o vídeo, clique no botão abaixo e consinta com a utilização das tecnologias de rastreamento "Funcionais".

ZEISS REACH CFX 1
ZEISS REACH CFX 3
ZEISS REACH CFX 5

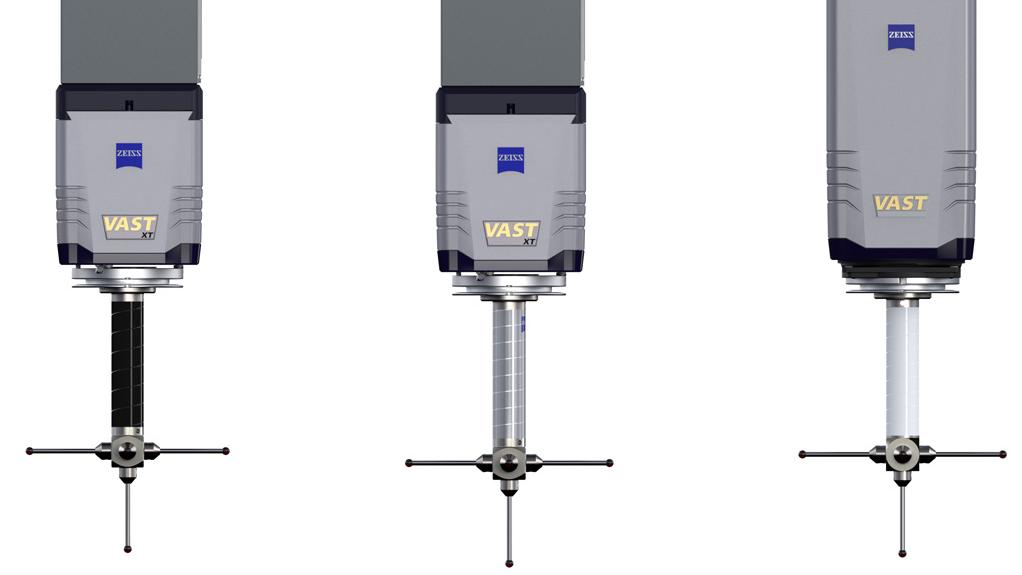

Três níveis de desempenho

No portfólio, há três níveis diferentes de rigidez: CFX 1, CFX 3 e CFX 5. Os três níveis resultam de diferentes qualidades e enrolamentos de fibra de carbono. Desse modo, garantimos um desempenho ótimo para os requisitos de precisão variáveis de diferentes MCCs.

Comparação técnica


Material	Peso	Expansão	Deflexão
ZEISS REACH CFX 5	●○○○○	○○○○○	●○○○○
ZEISS REACH CFX 3	●○○○○	○○○○○	●●○○○
ZEISS REACH CFX 1	●○○○○	○○○○○	●●●○○
Alumínio	●●●●●	●●●●●	●●●●○
Titânio	●●●●○	●●●○○	●●●●●

●○○○○ = baixo

●●●●● = alto
