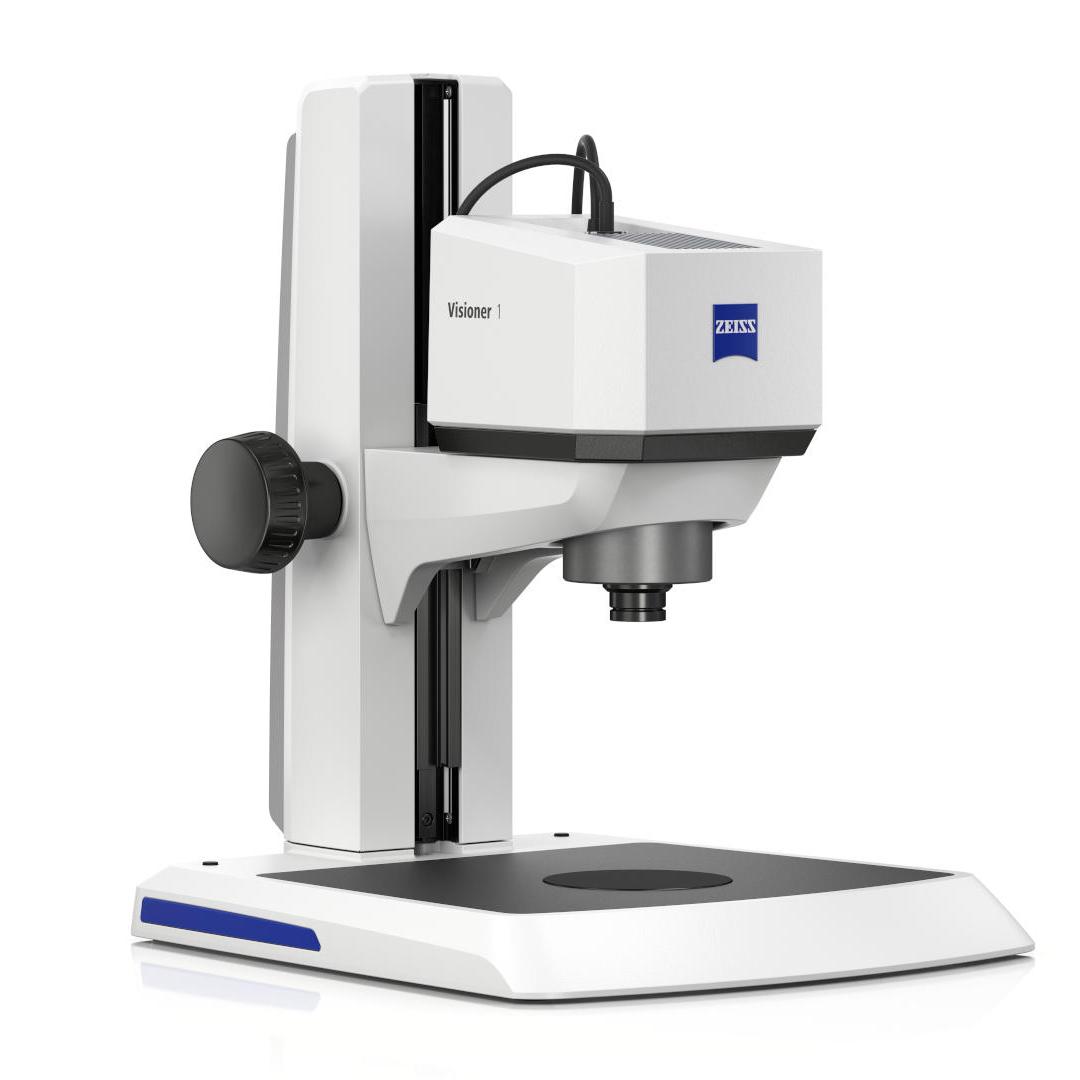

ZEISS Visioner 1

Microscópio digital com tecnologia MALS™, inspeção óptica em tempo real com foco total

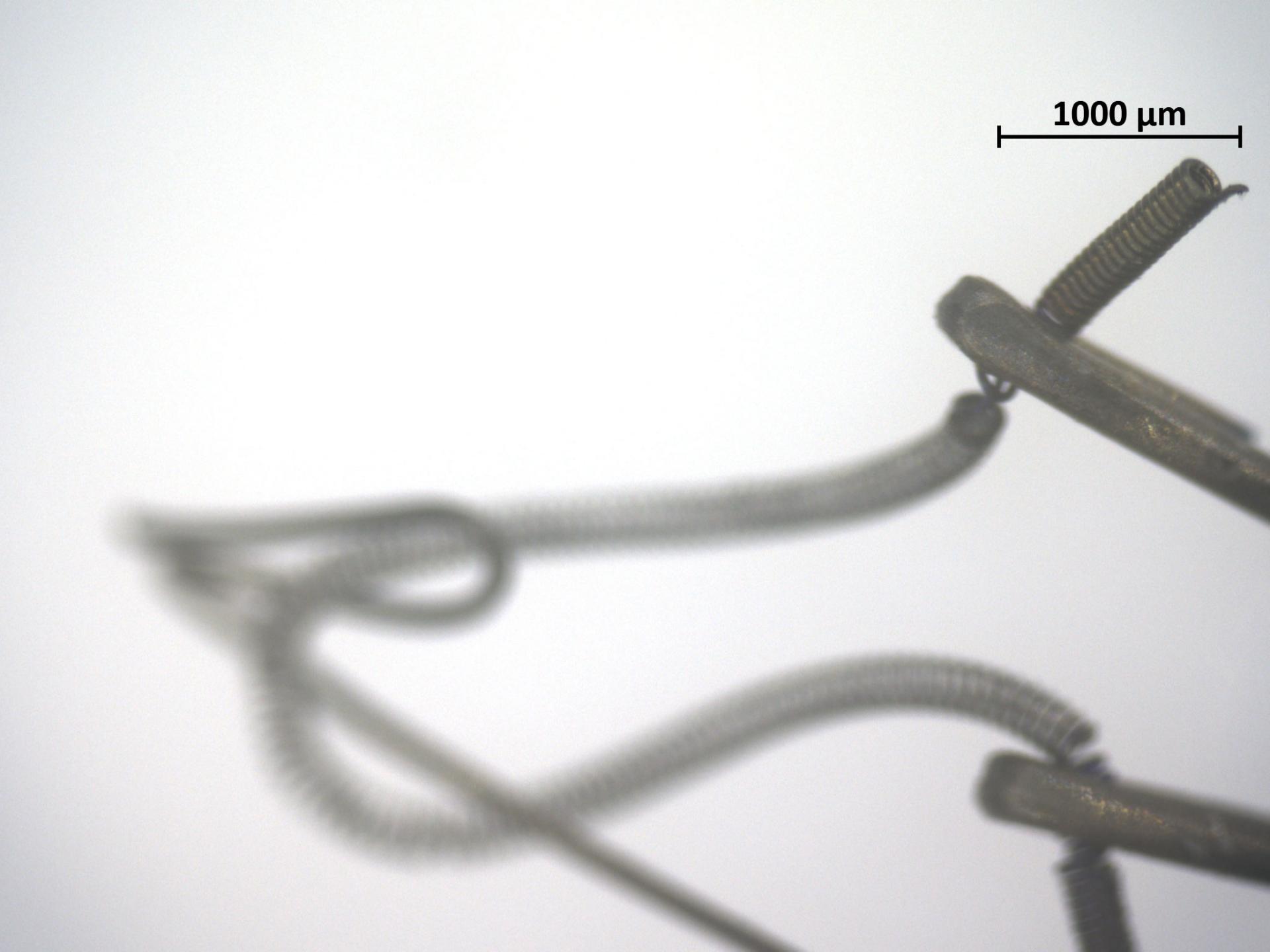

Os sistemas de inspeção clássicos oferecem pouca profundidade de campo, o que significa que partes da amostra podem não estar em foco, o que pode resultar na falta de recursos, fadiga do usuário e inspeção incompleta.

O ZEISS Visioner 1 revoluciona o mundo da inspeção e documentação óptica. Com a tecnologia do exclusivo sistema de lentes de matriz de microespelhos (tecnologia^MALSTM - Micro-mirror Array Lens System), ele permite, pela primeira vez, a geração de imagens com foco total em tempo real - na primeira vez e sempre.

Profundidade de campo estendida (EDoF - Real-time Extended Depth of Field) em tempo real

EDoF é um processo em que várias imagens através do plano focal são combinadas para criar uma imagem em foco.

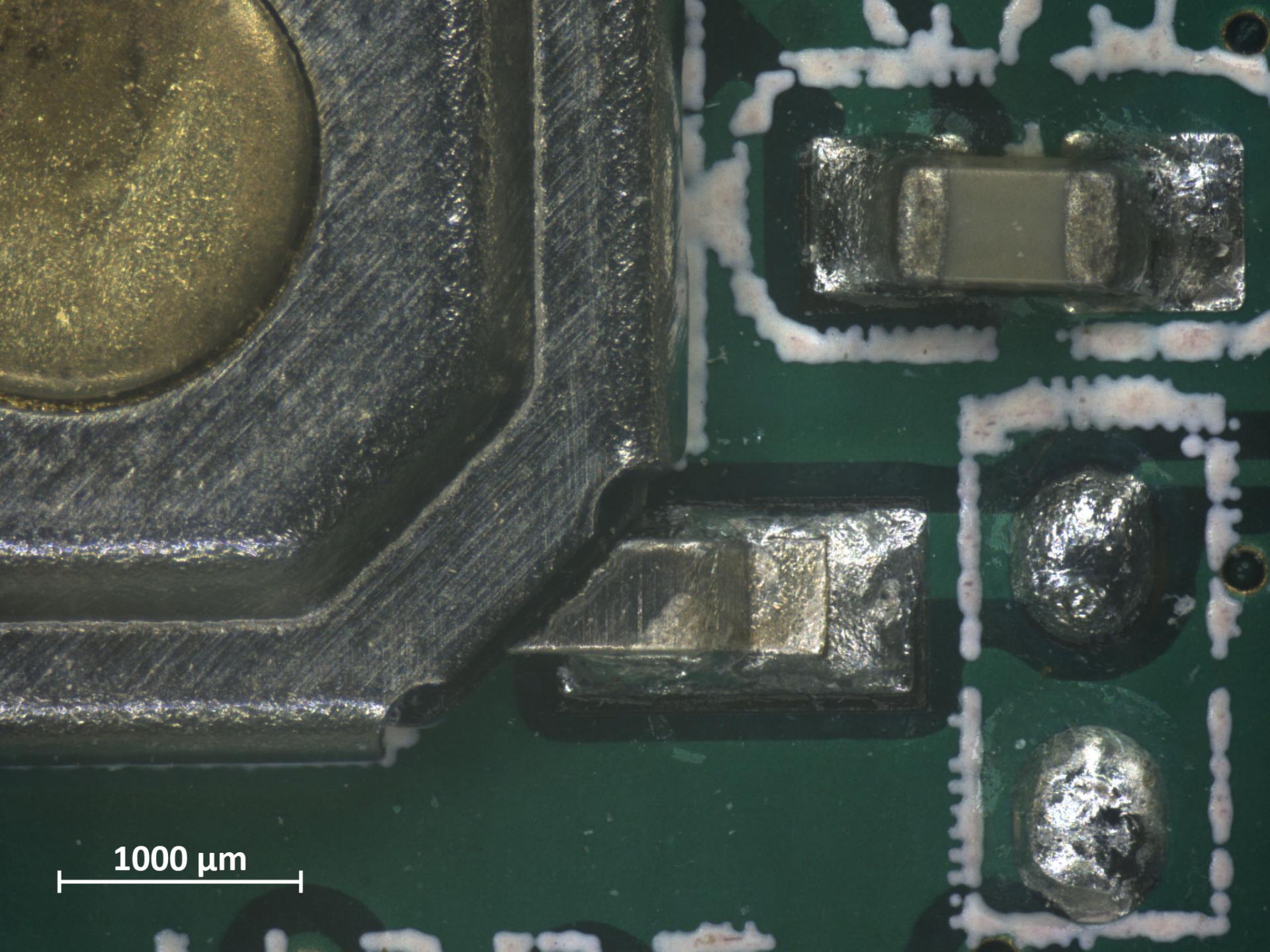

Com os sistemas clássicos de microscopia, isso pode ser demorado e complexo. O ZEISS Visioner 1 permite que o usuário veja a amostra completamente em foco em tempo real, sem a necessidade de pilhas Z e pós-processamento de uma série de imagens.

A exclusiva tecnologia MALS™ (Micro-mirror Array Lens System) permite a profundidade de campo estendida (EDoF) em tempo real.

Reformular as regras da óptica

Tecnologia MALS™ (Micro-mirror Array Lens System)

O MALS™ permite que a inspeção óptica para diferenças de altura de até 69 mm esteja em foco. Sem a necessidade de empilhamento em Z ou reorientação do foco.

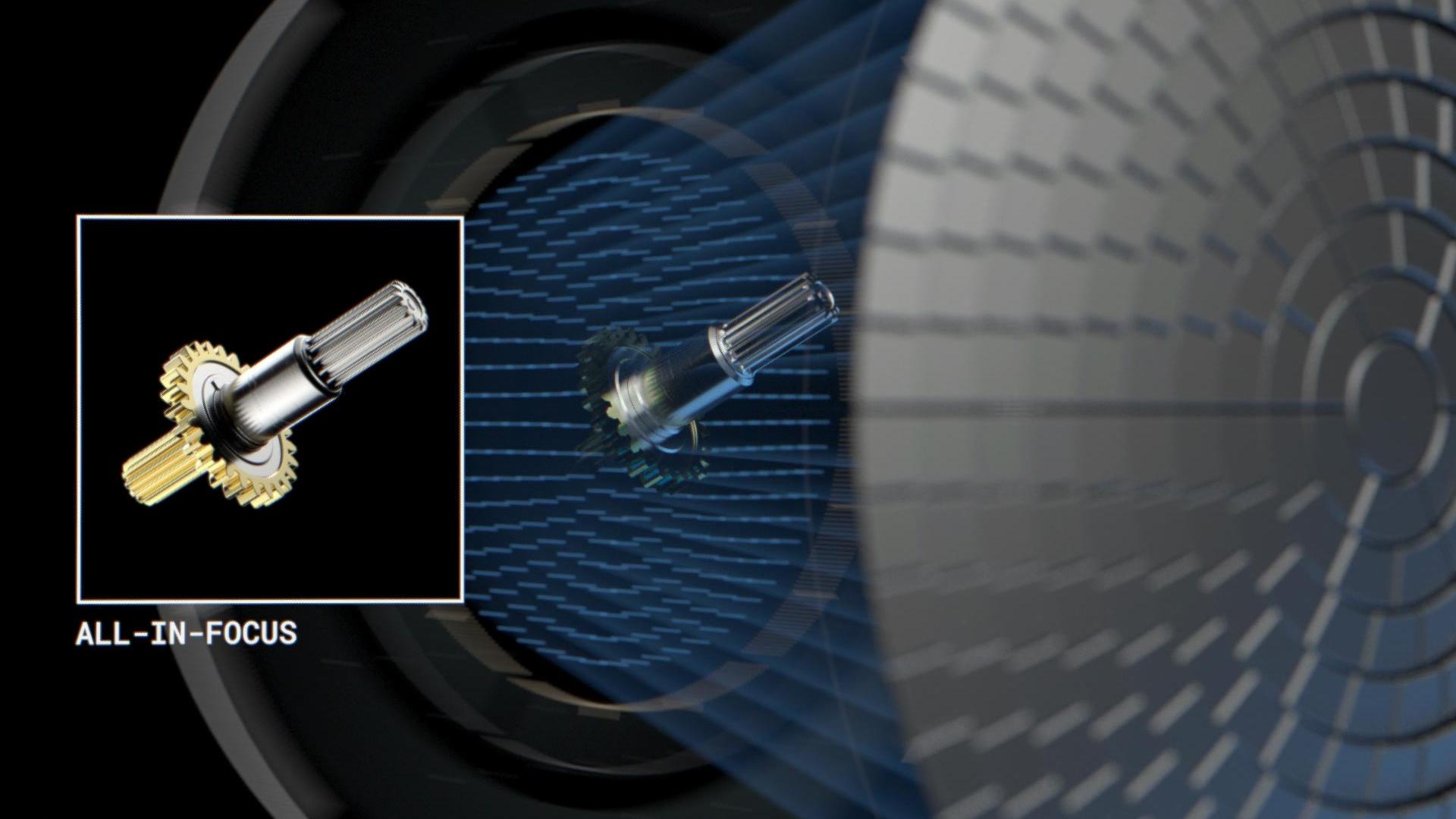

O uso de um sistema de lentes com matriz de microespelhos (MALS™) nos permite gerar lentes “virtuais” com curvaturas nitidamente diferentes e, portanto, planos de foco distintos. Isso é obtido alterando a orientação de cada microespelho individual de forma orquestrada.

A remodelagem da curvatura dessa lente “virtual” em velocidade permite a focalização ultrarrápida, bem como a documentação e geração de imagens com foco total em tempo real.

ZEISS Visioner 1 com tecnologia MALS™

Profundidade de campo estendida até 100 vezes mais utilizável
Permite diferenças de altura de até 69 mm
Matriz de microespelhos refletivos com curvaturas (variáveis) dispostas em um plano horizontal
Cada microespelho tem cerca de 100x100 µm
Cada microespelho gira e se converte para formar as superfícies ópticas com curvaturas variáveis
Não há necessidade de empilhamento em Z nem de reorientação do foco

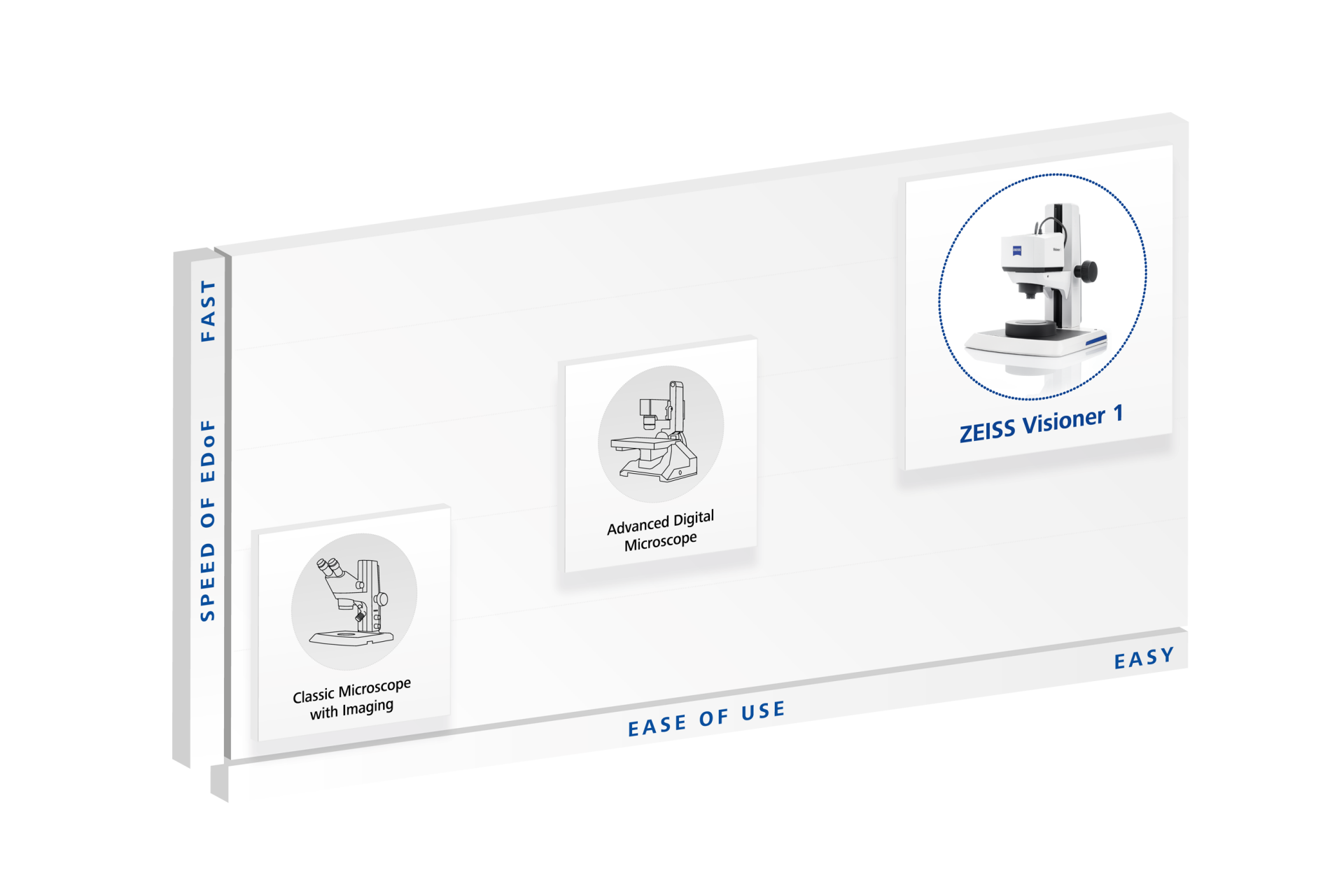

Visualização 3D mais rápida com documentação

O ZEISS Visioner 1 não apenas simplifica a tarefa de geração de imagens e documentação, mas o EDoF em tempo real permite que você inspecione seu componente mais rapidamente, proporcionando maior produtividade.

Postura clássica do microscópio

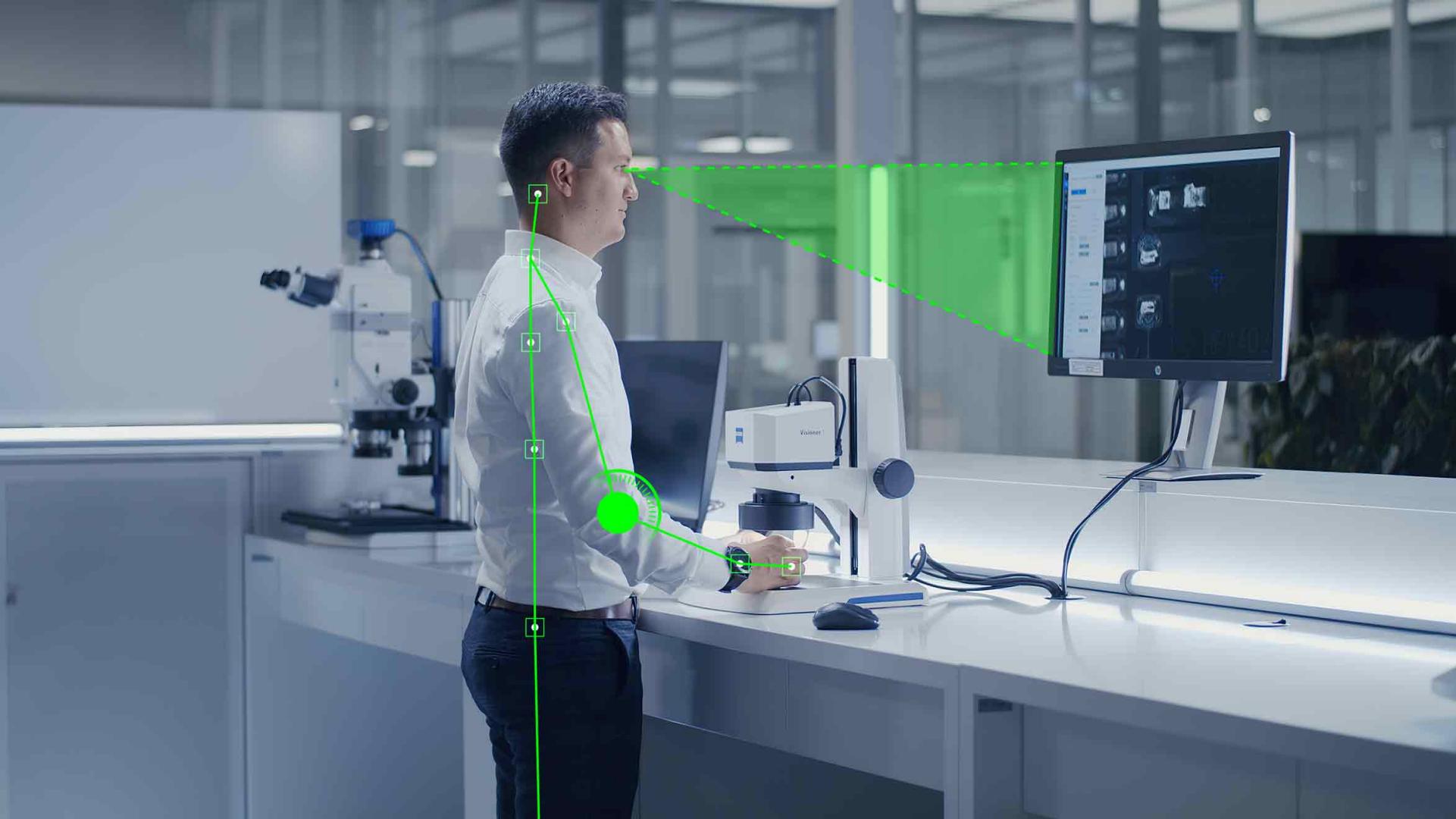

Postura ergonômica do ZEISS Visioner 1

Uma extensão de seus sentidos

Operação ergonômica

Elimine o cansaço das oculares e trabalhe com mais eficiência usando as mãos para a tarefa de inspeção em vez de reconfigurar continuamente o microscópio.

Como tudo é exibido em tempo real, com foco total e em uma única tela, a tarefa de inspeção parece mais natural, como uma extensão dos seus sentidos.
