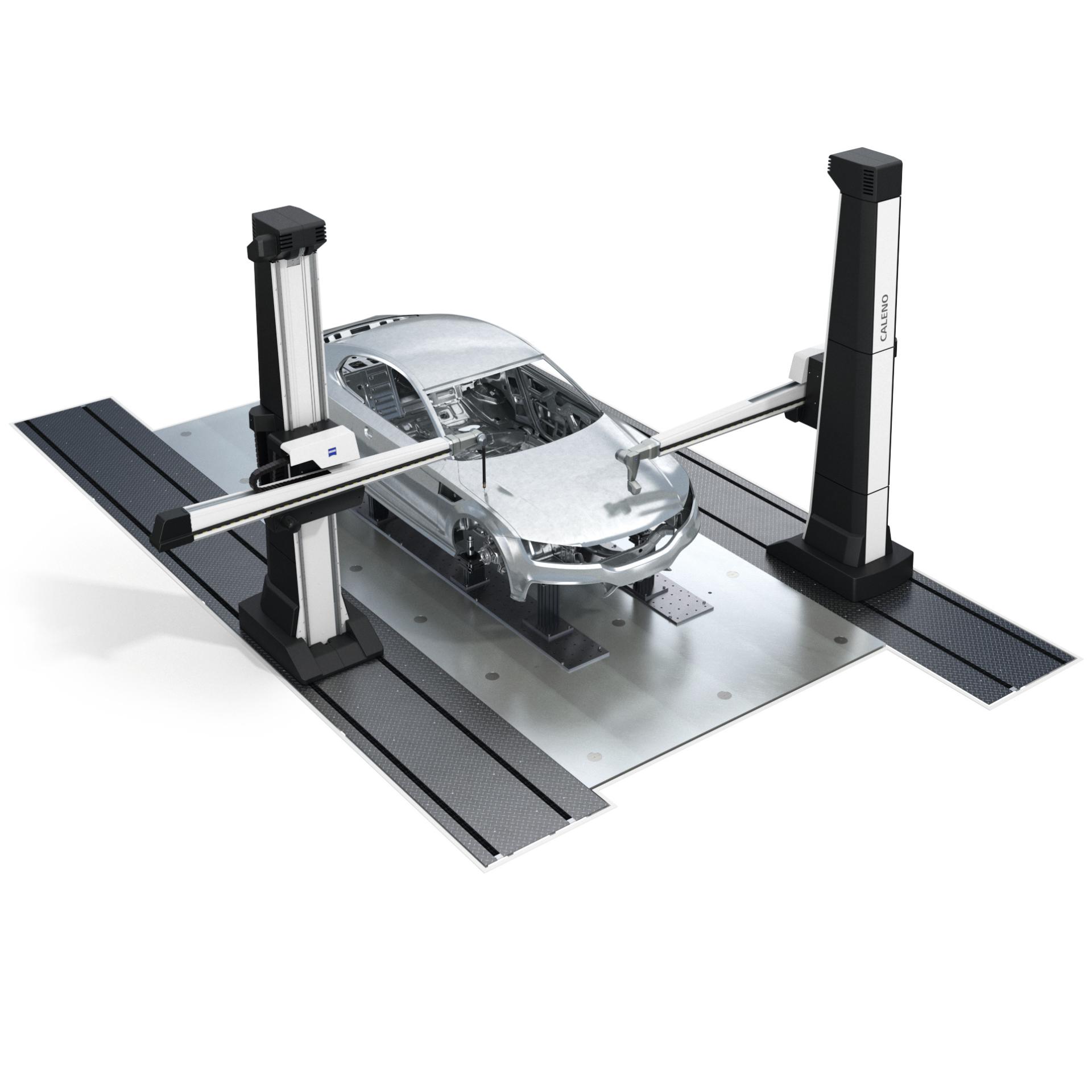

ZEISS CALENO

ZEISS CALENO

Máquina de braço horizontal multissensor

Combinando sensores ópticos e táteis de alto desempenho, a ZEISS CALENO garante produtividade e precisão máximas.

  • Precisão aprimorada com tecnologia multissensor
  • Produtividade superior com medições de alta velocidade
  • Segurança ideal com sistemas de proteção integrados
ZEISS CALENO
Contacto

Conteúdo de terceiros bloqueado

O reprodutor de vídeo está bloqueado devido às suas preferências de cookies. Para mudar as configurações e reproduzir o vídeo, clique no botão abaixo e consinta com a utilização das tecnologias de rastreamento "Funcionais".

Mais que um robô. É um Hambot.

Hambot é a nova geração de máquinas de braço horizontal na metrologia que combinam o alto desempenho de um robô com as possibilidades das máquinas de braço horizontal tradicionais.

A ZEISS CALENO é uma combinação da precisão, do sistema colaborativo e do excelente sistema multissensor da CMM com um trocador de ferramentas automático. A versatilidade máxima e a mais alta precisão garantem maior velocidade na trajetória, aceleração e precisão na sala de medição e perto da produção. Combinando sensores ópticos e táteis de alto desempenho, a ZEISS CALENO garante produtividade e precisão máximas.

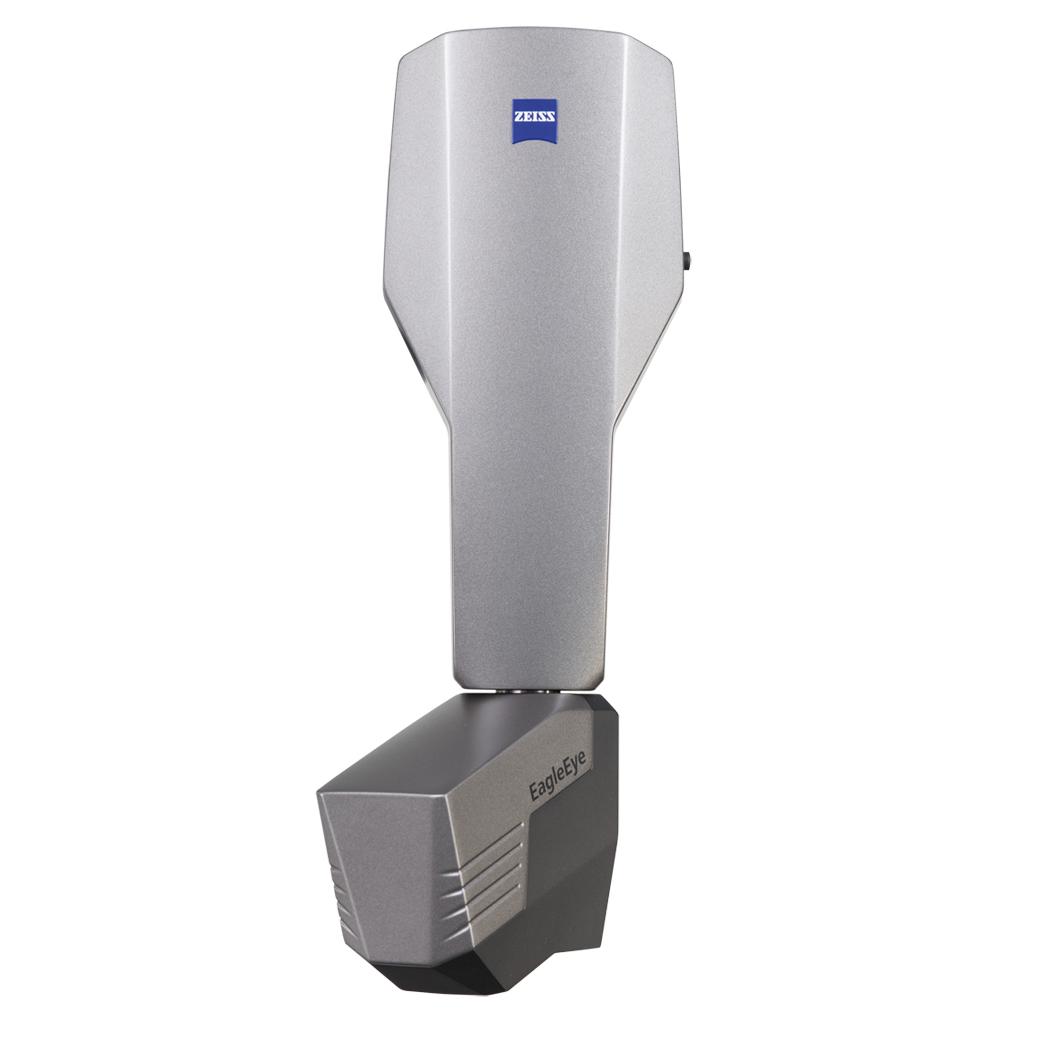

O sistema óptico ZEISS EagleEye na ZEISS CALENO permite reduzir o tempo de medição em até 85%1 sem comprometer a qualidade e a precisão.

  • Produtividade e precisão

    A versatilidade máxima e a mais alta precisão garantem maior velocidade na trajetória, aceleração e precisão na sala de medição e perto da produção.

  • Configuração individual

    A ZEISS CALENO pode ser facilmente modernizada com uma ampla gama de opções e combinações, dependendo das necessidades do cliente. O sistema de medição pode ser personalizado e totalmente configurado para atender a requisitos específicos de precisão e desempenho.

  • Segurança em todos os aspectos

    O operador e o sistema de medição são protegidos por um sistema de segurança de várias camadas. Tecnologias dedicadas de proteção contra colisões no sensor, na placa do sensor, no suporte do sensor (opcional), no braço em Y e em outros sistemas de segurança para o acionamento em todos os eixos garantem a segurança completa.

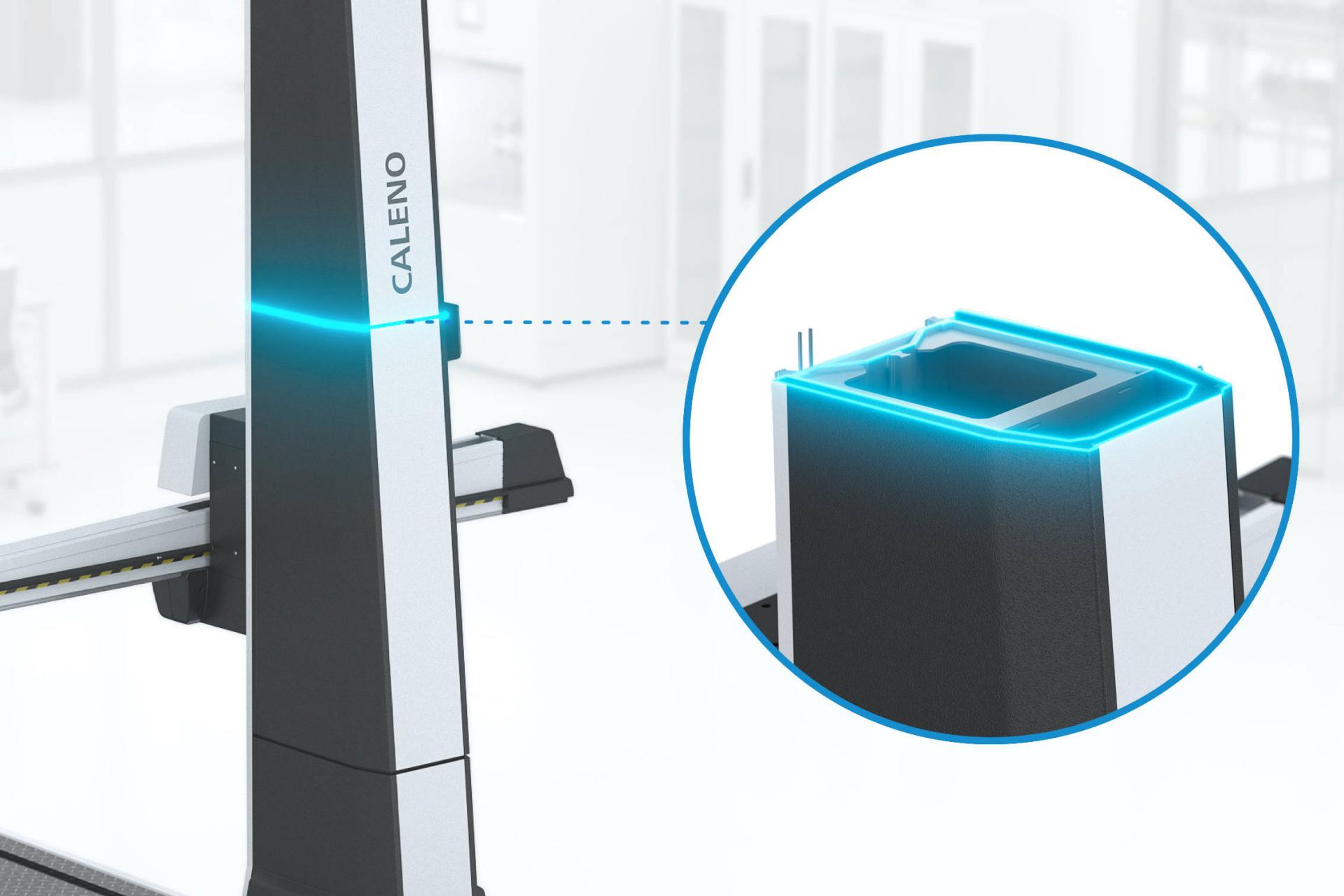

Tampa completa do gabinete da ZEISS CALENO

A tampa completa é padrão

Cada ZEISS CALENO tem um gabinete completo em um design moderno. Ele garante isolamento térmico e proteção contra contaminação. Isso também torna a ZEISS CALENO adequada para uso em um ambiente de produção. Além disso, a compensação ativa de temperatura está disponível opcionalmente para todos os eixos da máquina e para a peça.

Designs da ZEISS CALENO

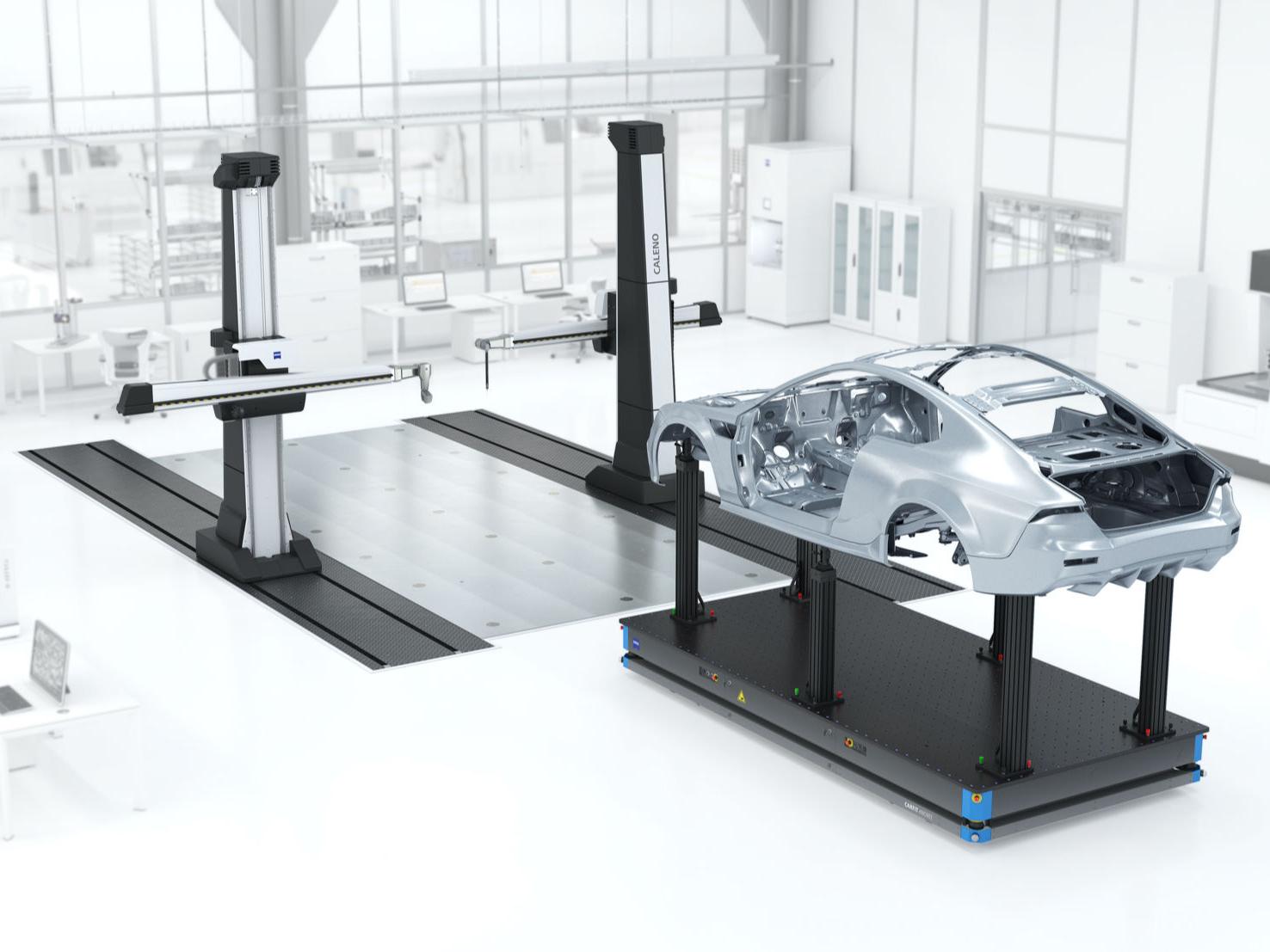

  • Instalação em piso nivelado

    Instalação em piso nivelado

    Na versão de piso nivelado, a ZEISS CALENO é perfeitamente acessível e pode ser conduzida com transportadores de piso, como o ZEISS eMOBEE. Para todo o trabalho com o sistema de medição, a versão de piso nivelado oferece a melhor ergonomia e produtividade possíveis, ideal para um alto volume de medições e prazos apertados. É necessário ter uma base adequada para a instalação.

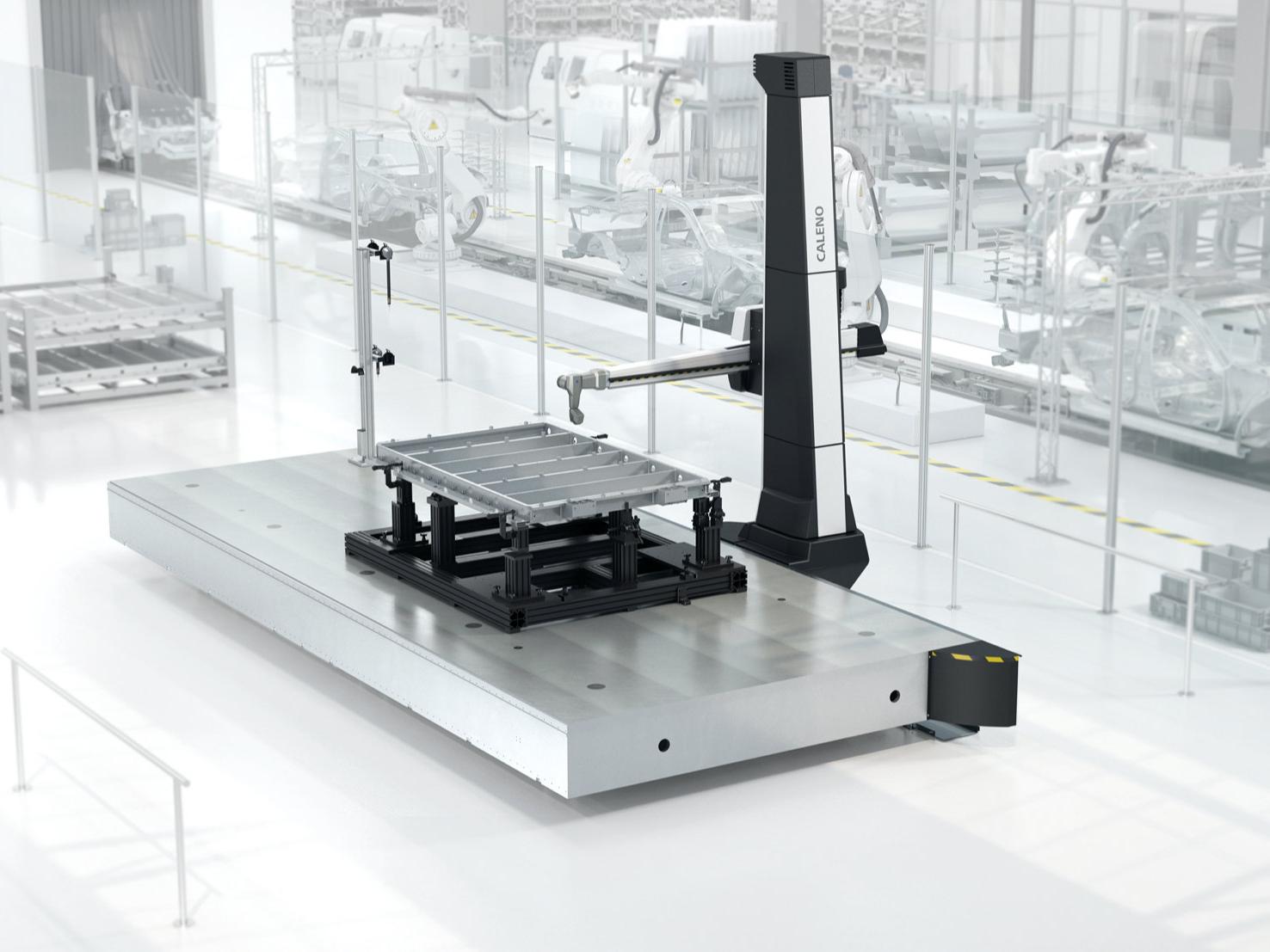

  • Design de tampo de mesa da ZEISS CALENO T

    Design de tampo de mesa da ZEISS CALENO T

    O design de tampo de mesa da ZEISS CALENO T geralmente não requer trabalho na fundação e é mais barato do que na versão de piso nivelado, com a mesma precisão e desempenho excepcionais. Com o design de tampo da mesa, a mesa de medição e as colunas de medição formam uma unidade inerentemente rígida. Isso torna o sistema de medição menos sensível ao local de instalação. Por esse motivo, a ZEISS CALENO T é ideal para instalação posterior e próxima à linha de produção. Com um sistema de amortecimento de ar disponível como opcional, o sistema também pode ser desacoplado da base da melhor maneira possível.

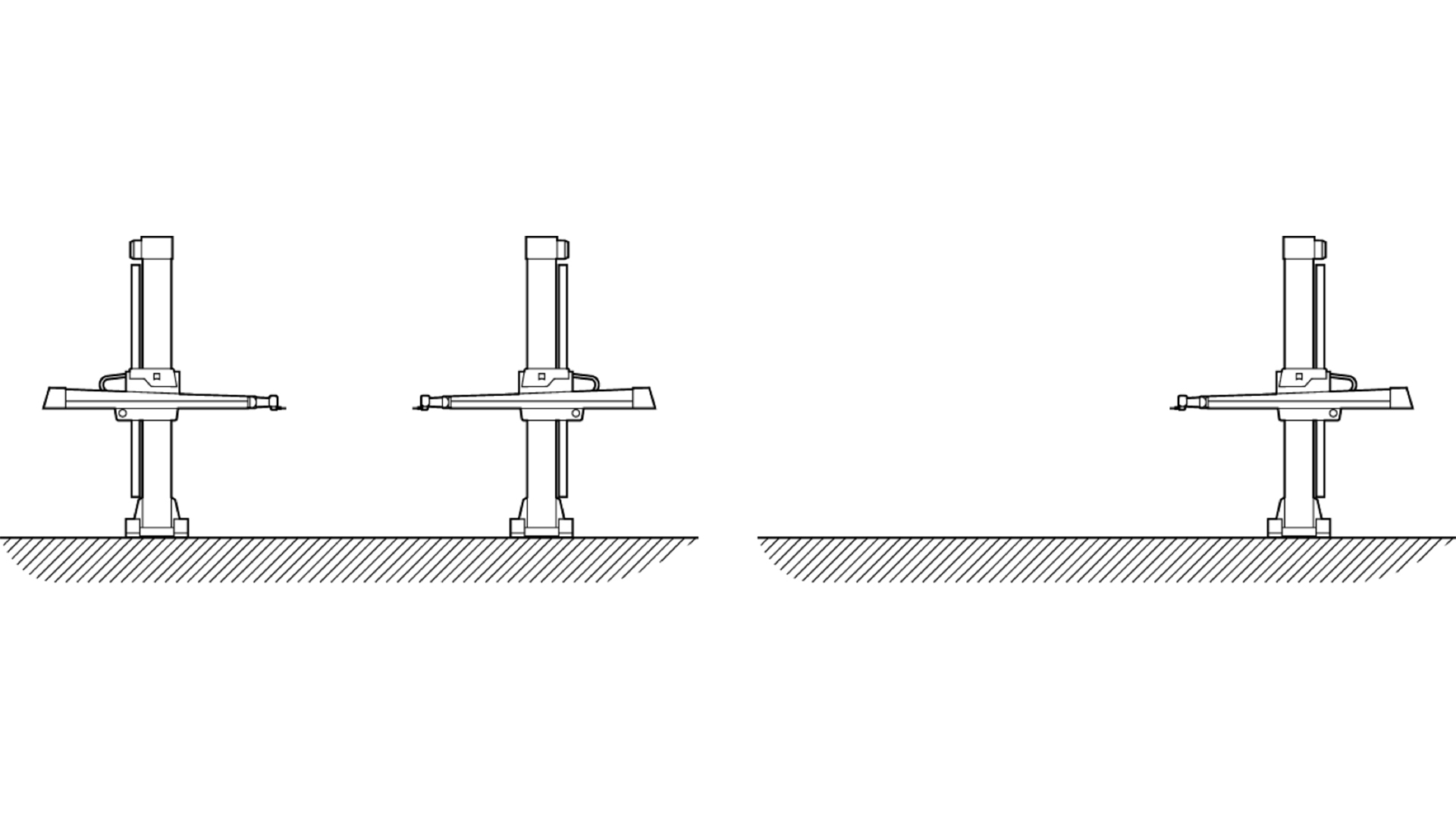

  • Instalação em piso nivelado

    Instalação em piso nivelado

    ZEISS CALENO de piso nivelado como sistema duplex e de braço único

  • Design de tampo de mesa da ZEISS CALENO T

    Design de tampo de mesa da ZEISS CALENO T

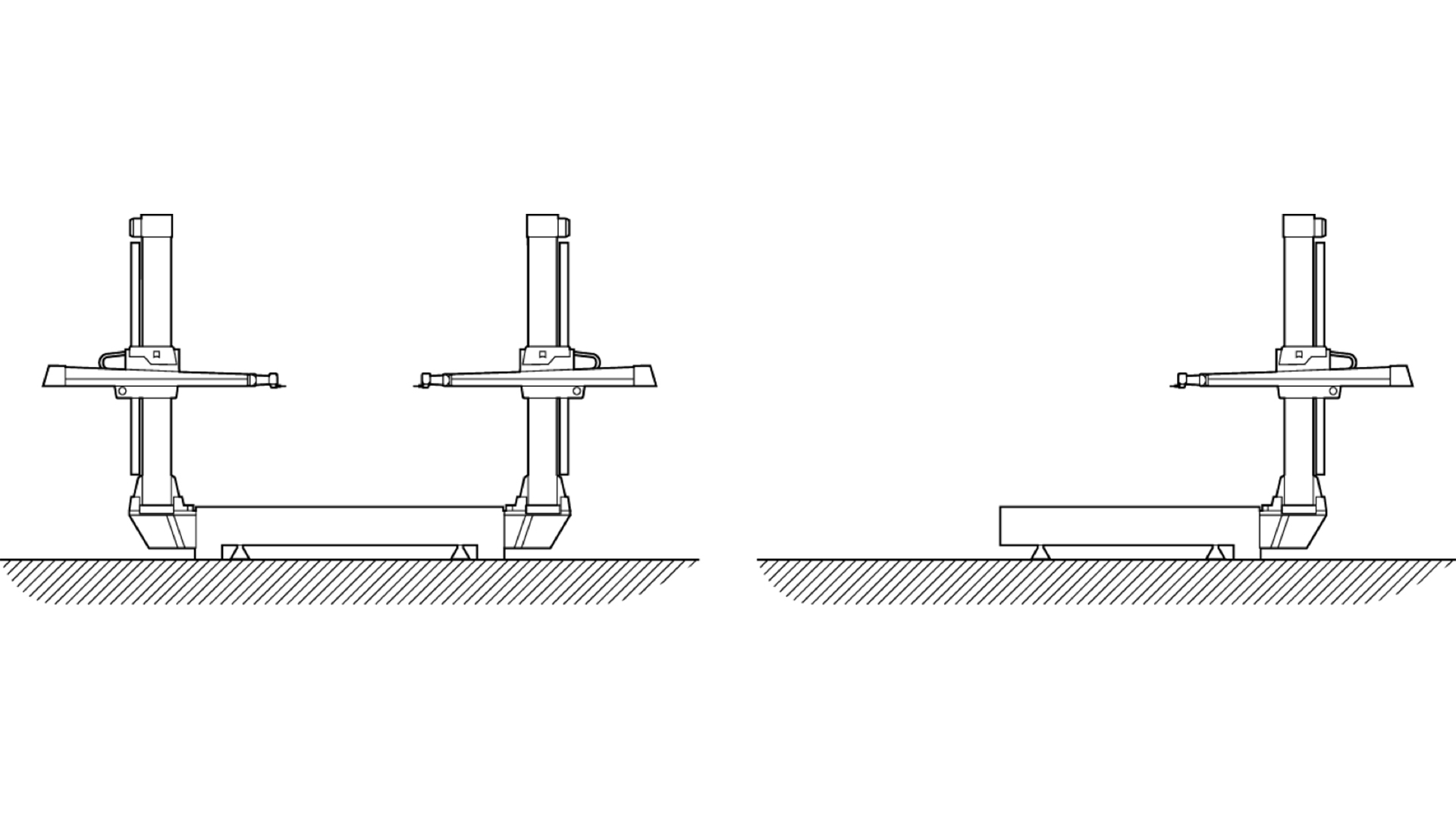

    ZEISS CALENO T como sistema duplex e de braço único

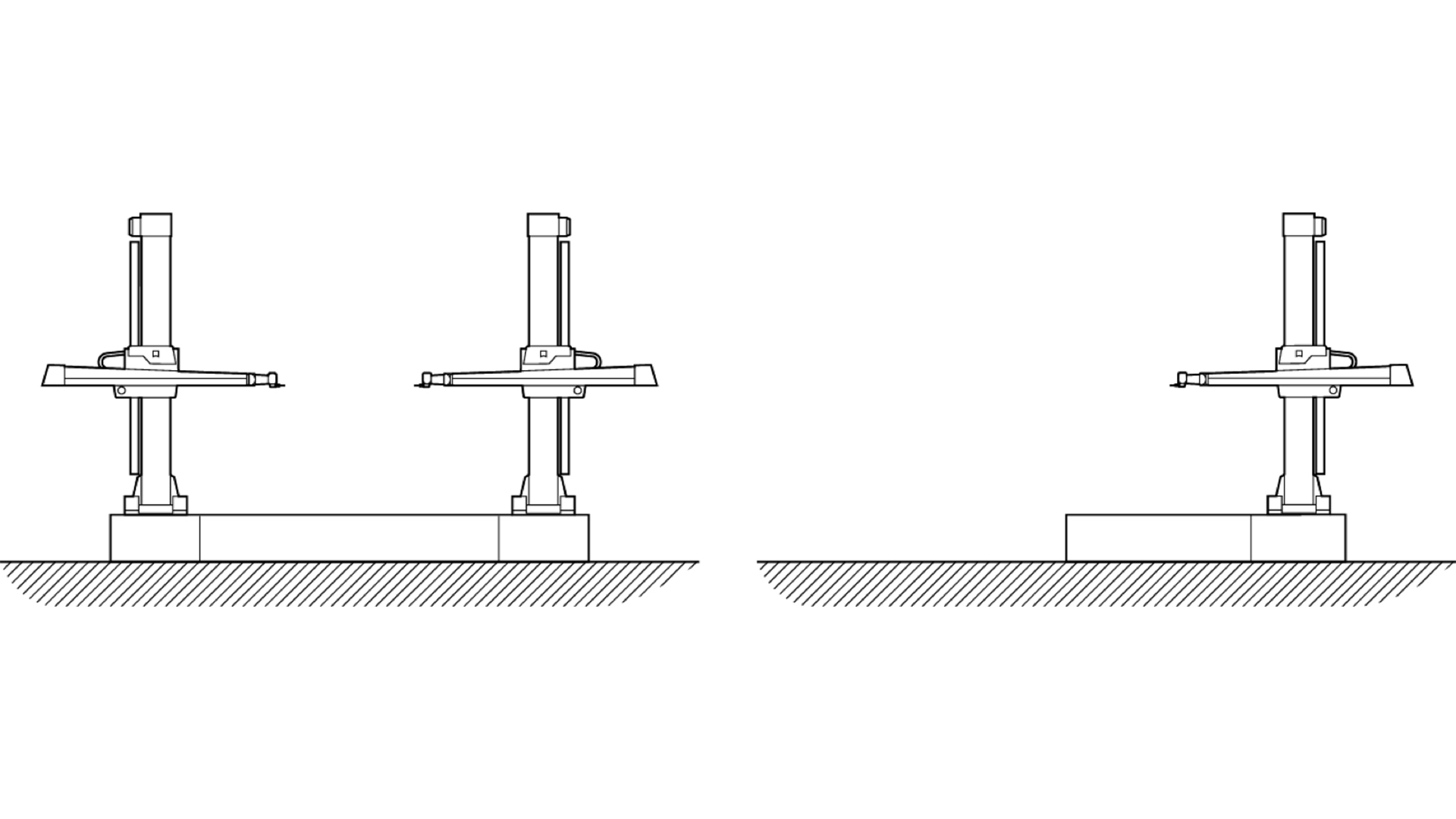

  • Instalação montada no piso

    Instalação montada no piso

    ZEISS CALENO montada no piso como sistema duplex e de braço único

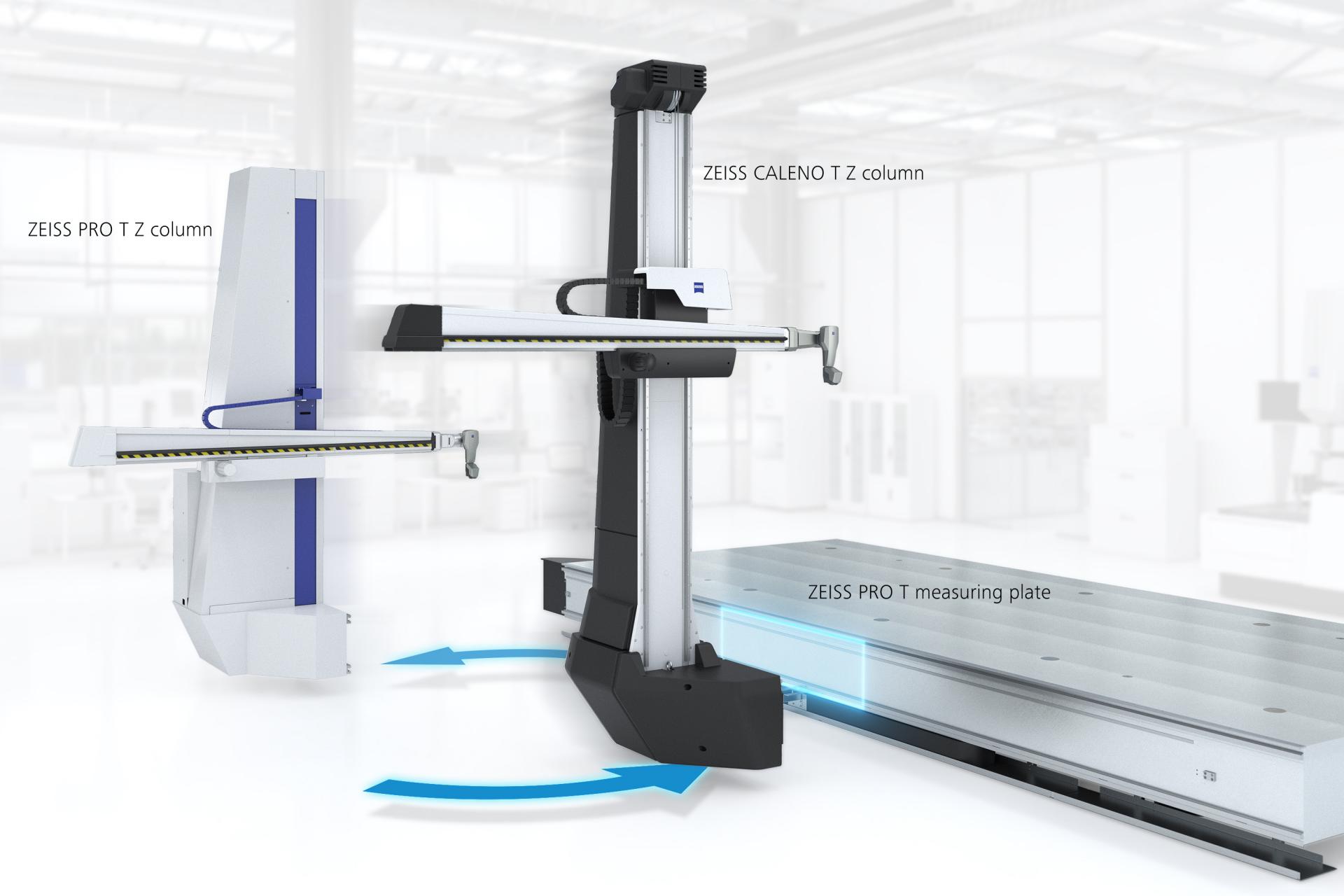

Modernização a partir da ZEISS PRO T

Você gostaria de modernizar a tecnologia do sensor de sua ZEISS PRO T?

Modernização da ZEISS PRO T para CALENO T.

Recomendamos uma modernização completa para a ZEISS CALENO T.

A nova ZEISS CALENO T foi projetada para que suas colunas Z aprimoradas sejam compatíveis com a placa de medição ZEISS PRO T. Ao trocar a coluna, um ZEISS PRO T pode ser convertida em uma ZEISS CALENO T com a mais recente tecnologia de sensor da ZEISS.

Isso proporciona o sistema de medição de braço horizontal da ZEISS mais preciso e eficiente de todos os tempos. O motivo: as novas colunas Z da CALENO T oferecem maior rigidez, isolamento de temperatura de primeira classe como padrão e manutenção minimizada. E elas são a base para futuros desenvolvimentos em juntas giratórias e tecnologia de sensores.

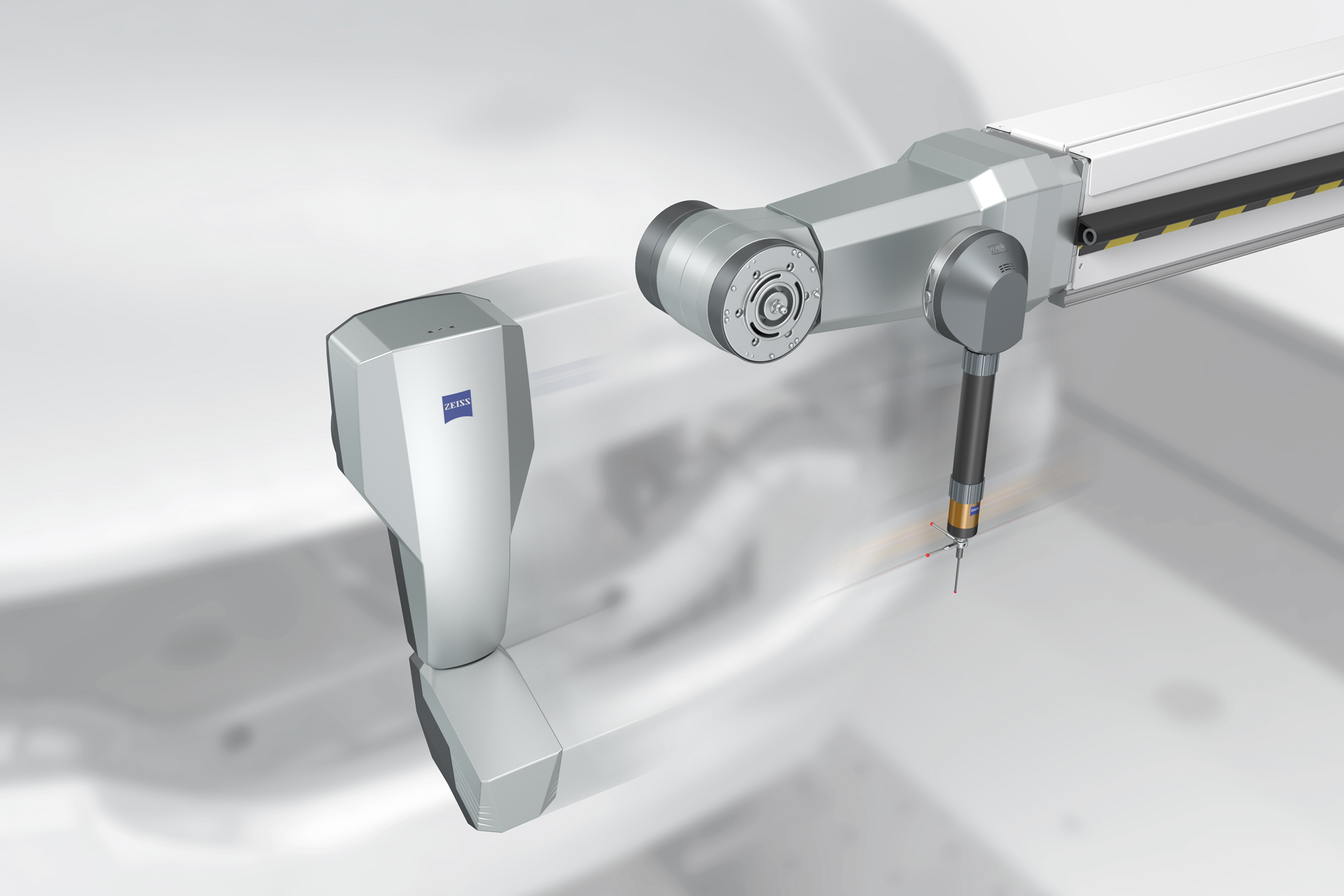

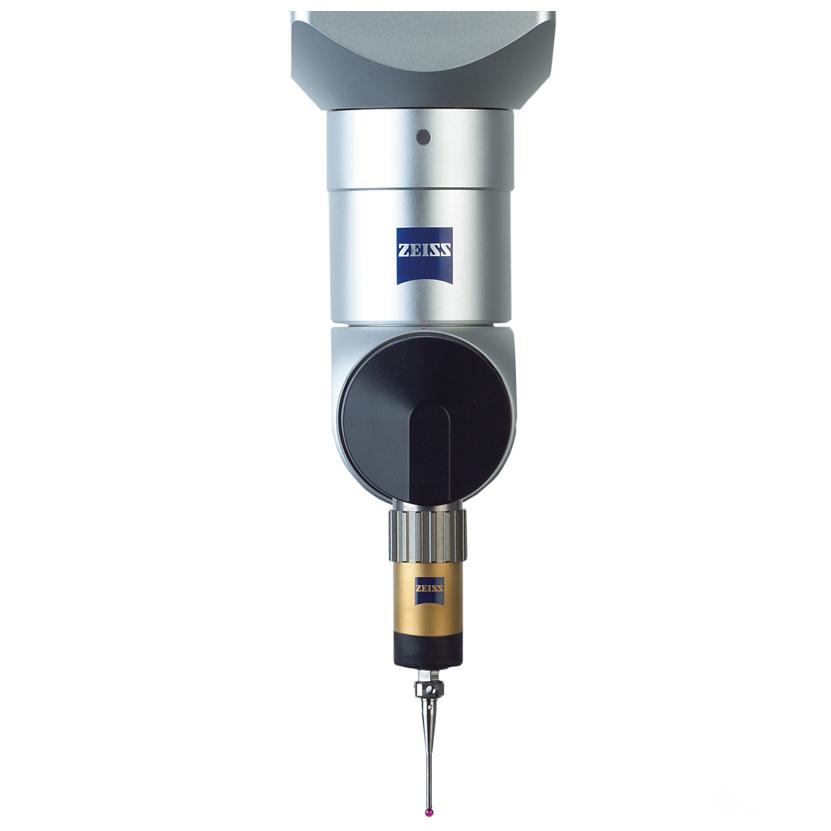

Sensores ZEISS CALENO DSC

Novo cabeçote DSC sem indexação

Alta dinâmica e excelente precisão habilitam o DSC a realizar várias tarefas de medição. Ele funciona com sistemas de sensores táteis e ópticos, permite trabalhar com extensões de até 800 mm, além de oferecer velocidade de rotação rápida. O carregador de apalpador passivo não requer nem ar comprimido nem eletricidade.

Especificações técnicas

ZEISS CALENO de piso nivelado
ZEISS CALENO T

Volume de medição até

Individual

7000 X [mm]
1800 Y [mm]
3000 Z [mm]

Duplex

7000 X [mm]
3086 Y [mm]
3000 Z [mm]

Individual

7250 X [mm]
1800 Y [mm]
2500 Z [mm]

Duplex

7000 X [mm]
2800 Y [mm]
2500 Z [mm]

Erro de medição longitudinal

Standard

Temperatura de 16 °C a 24 °C
27 + L /80 ≤ 70 E em μm

Opção de alta precisão

Temperatura de 18 °C a 22 °C
18 + L/125 ≤ 50 E em μm

Standard

Temperatura de 16 °C a 24 °C
27 + L /80 ≤ 70 E em μm

Opção de alta precisão

Temperatura de 18 °C a 22 °C
18 + L/125 ≤ 50 E em μm

Velocidade máxima e aceleração

Standard

260 mm/s V espacial
1000 mm/s2 A espacial

Opção Desempenho com barreira de luz

866 mm/s V espacial
1500 mm/s2 A espacial

Standard

260 mm/s V espacial
1000 mm/s2 A espacial

Opção Desempenho com barreira de luz

866 mm/s V espacial
1500 mm/s2 A espacial
