Inspecione as tolerâncias GD&T

As tolerâncias GD&T permitem determinar e avaliar os desvios geométricos das peças. Eles descrevem os desvios máximos permitidos do estado nominal de uma peça. Se as tolerâncias do GD&T forem excedidas, a função, a precisão do ajuste ou a forma da peça não serão atendidas. As tolerâncias podem ser usadas para determinar se um furo é fabricado para se encaixar exatamente, se tem a direção correta ou se os erros de forma existentes estão dentro dos limites permitidos, por exemplo. As tolerâncias GD&T são usadas em todas as etapas da cadeia de processos, como projeto, produção e controle de qualidade.

• Deformação durante o processamento
• Desgaste da ferramenta
• Vibração da máquina
• Flutuações de temperatura durante o processamento

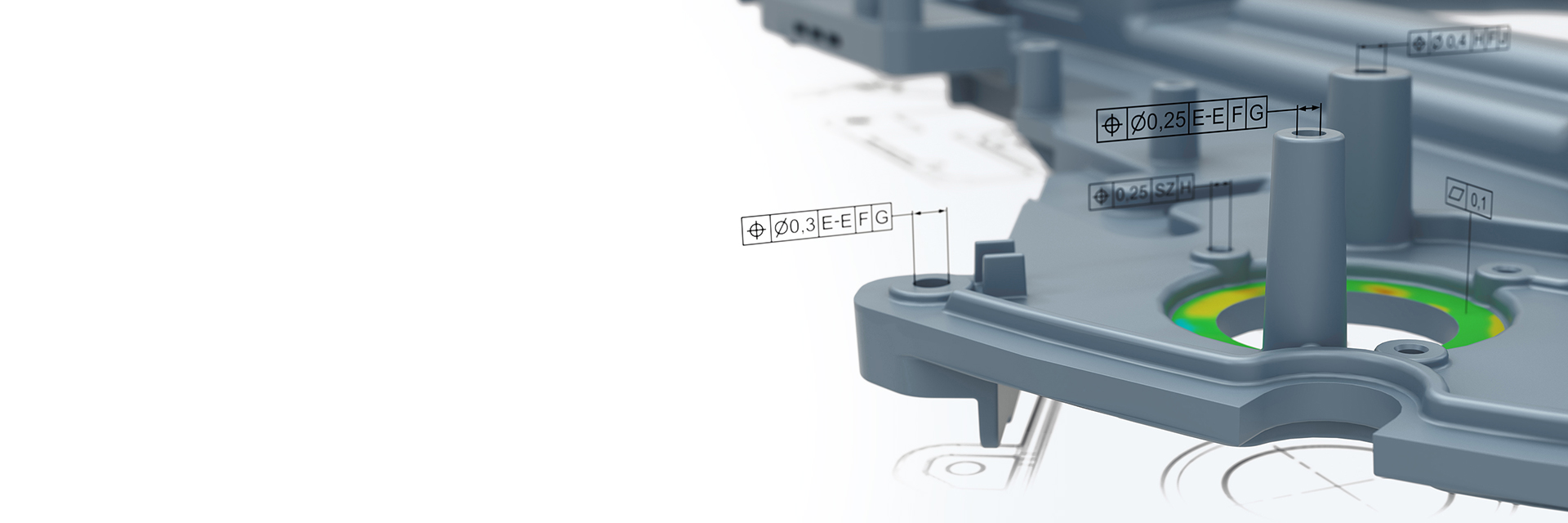

Embora as tolerâncias GD&T sejam usadas para especificação no projeto, elas ajudam o metrologista a verificar uma peça. O pré-requisito básico para uma avaliação eficiente são os dados de medição de campo completo gerados pela tecnologia de medição óptica. O ZEISS INSPECT inclui várias funções do GD&T para uma análise abrangente de dimensões, forma e posição por meio de sistemas de pontos de referência, elementos de ajuste e tolerâncias. Além disso, o design paramétrico do ZEISS INSPECT suporta e facilita as análises GD&T. Para medir e analisar os elementos individuais, isso significa que cada elemento só precisa ser construído uma vez e pode ser usado como referência. O respectivo método de cálculo é definido automaticamente.
